1S 15A 3,7 V Li-Ion 6MOS BMS PCM Защитная плата для батареи PCM для литиевой батареи 18650 Lion

Технические параметры:

Защита от перезаряда обнаружения напряжения: 4,25 + 0,05 V

Защита от перезаряда отключения напряжения: 4,23 + 0,05 V

Переразряда обнаружения напряжения: 2,45 + 0,1 v

Максимальный непрерывный ток: 12A

Ток обнаружения перегрузки по току: 15а

Напряжение при зарядке: 4,2 v

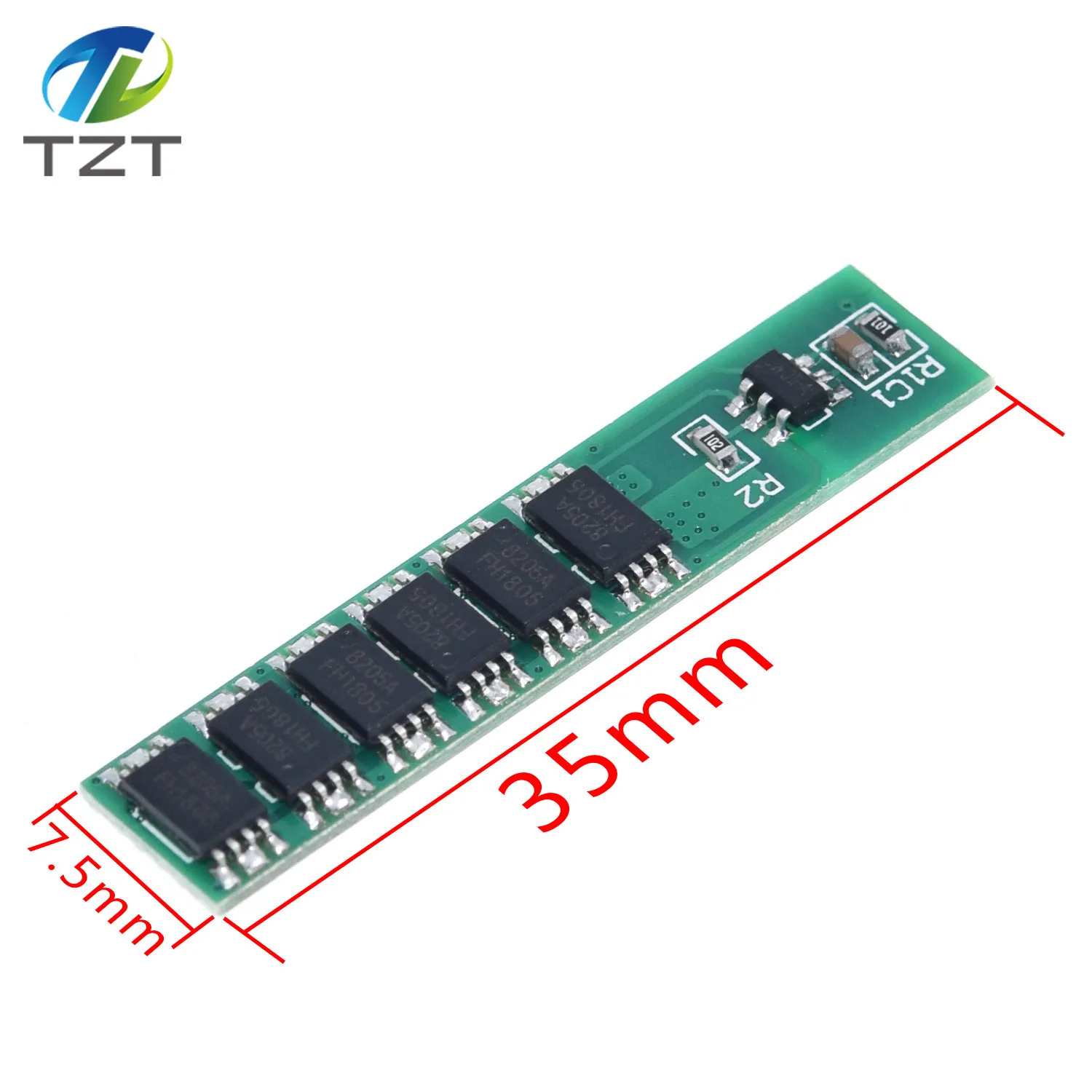

Размер изделия: 35*7,6*2 мм

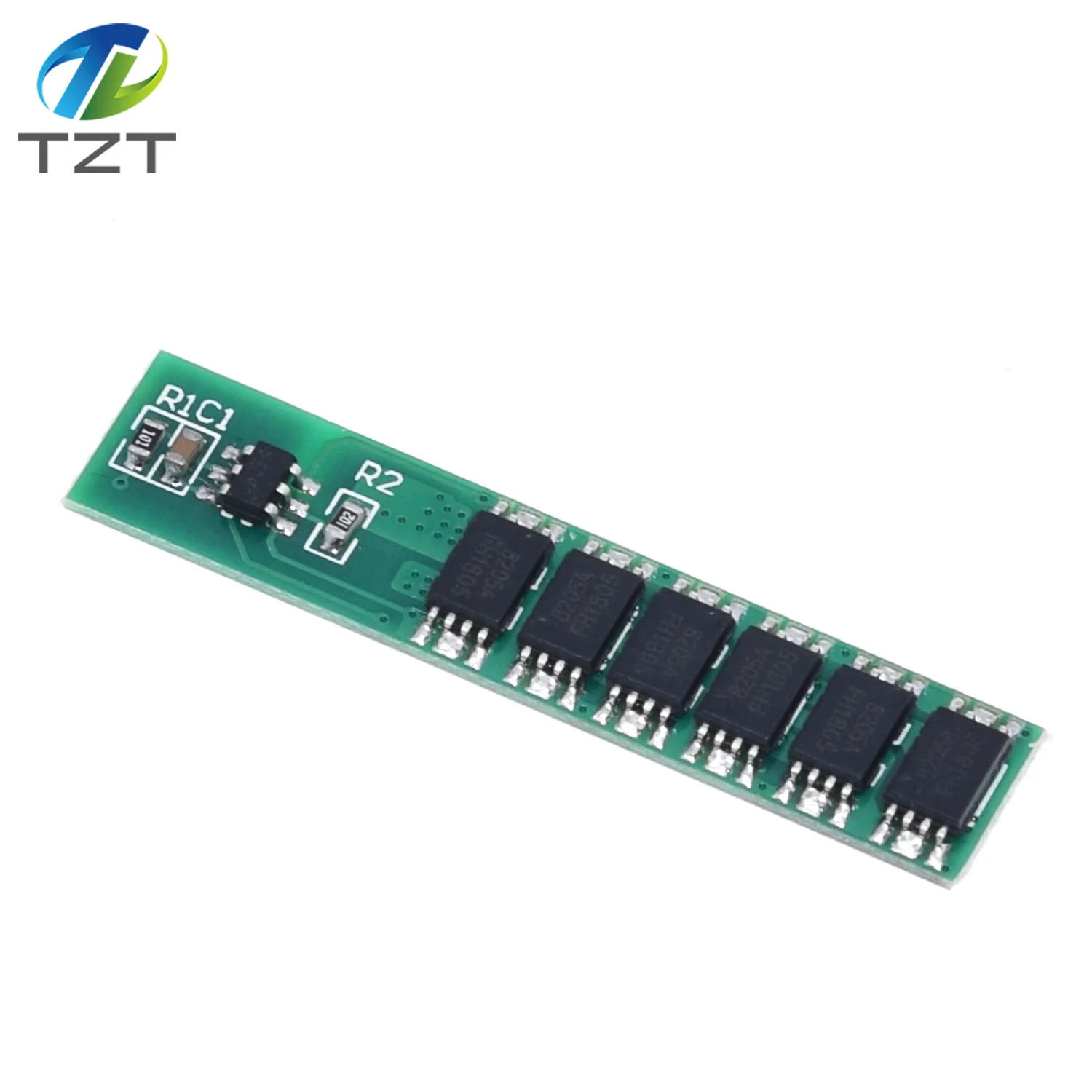

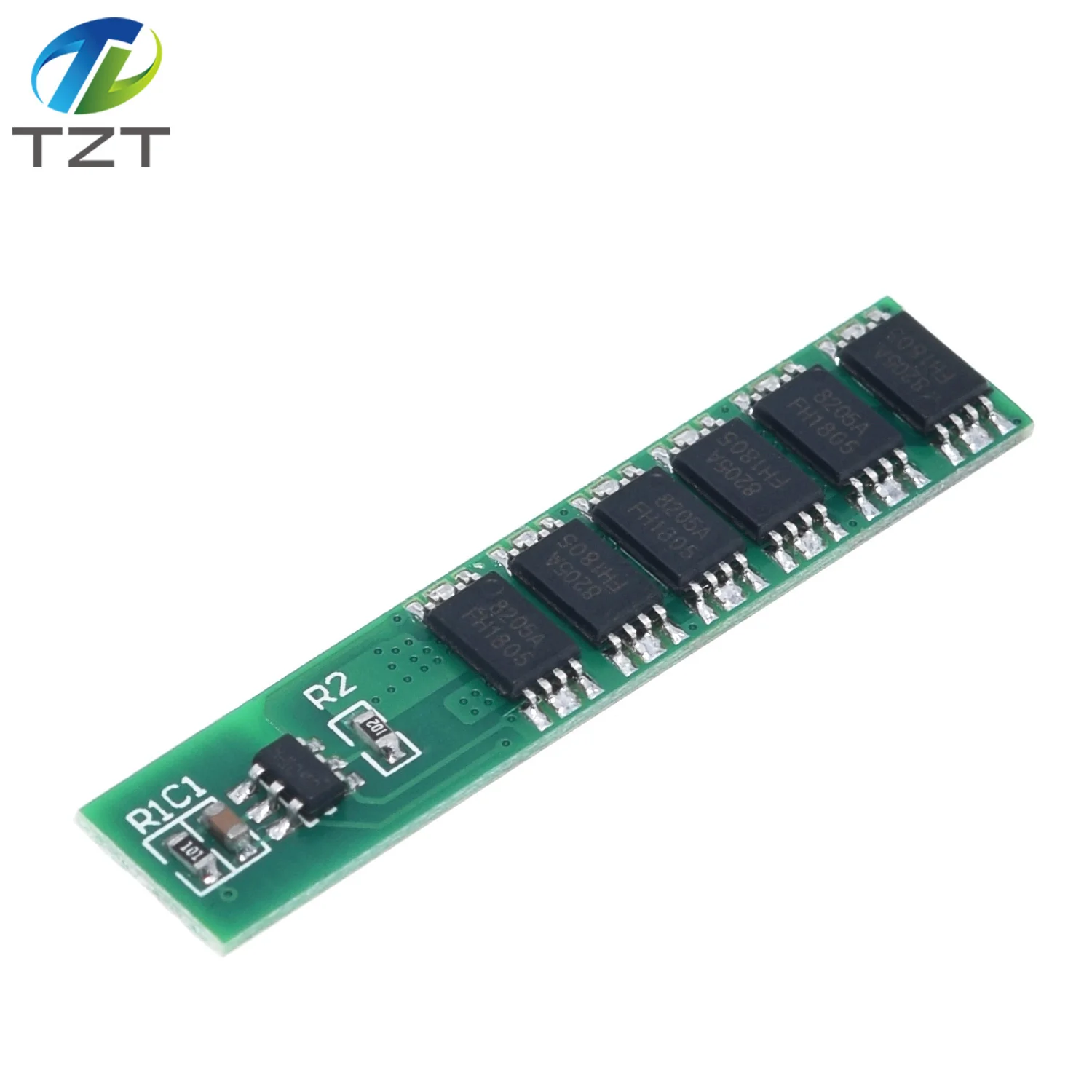

Компонент IC: DW01 + 8205A

Основные функции:

Защита от перезаряда, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току.

Инструкции по проводке:

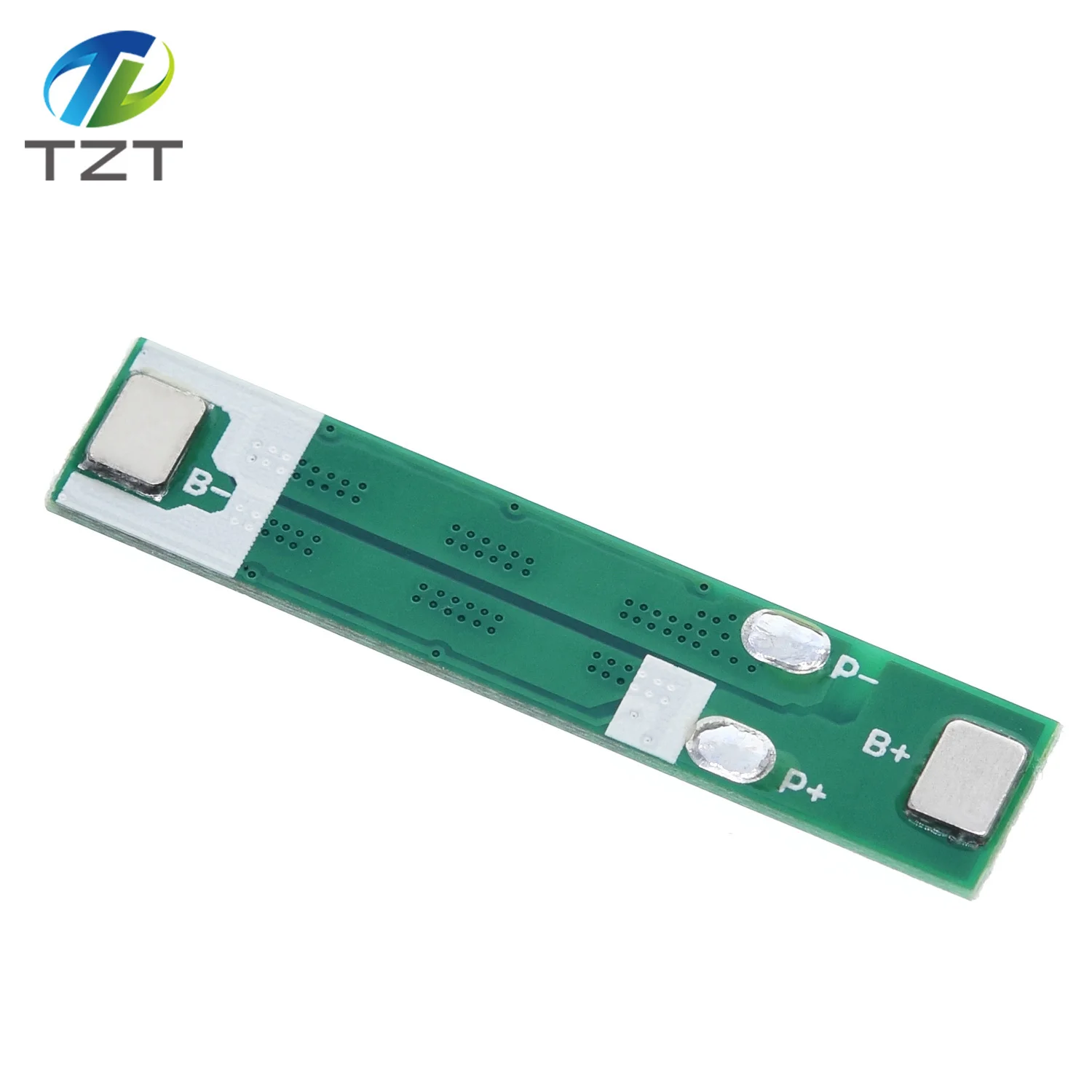

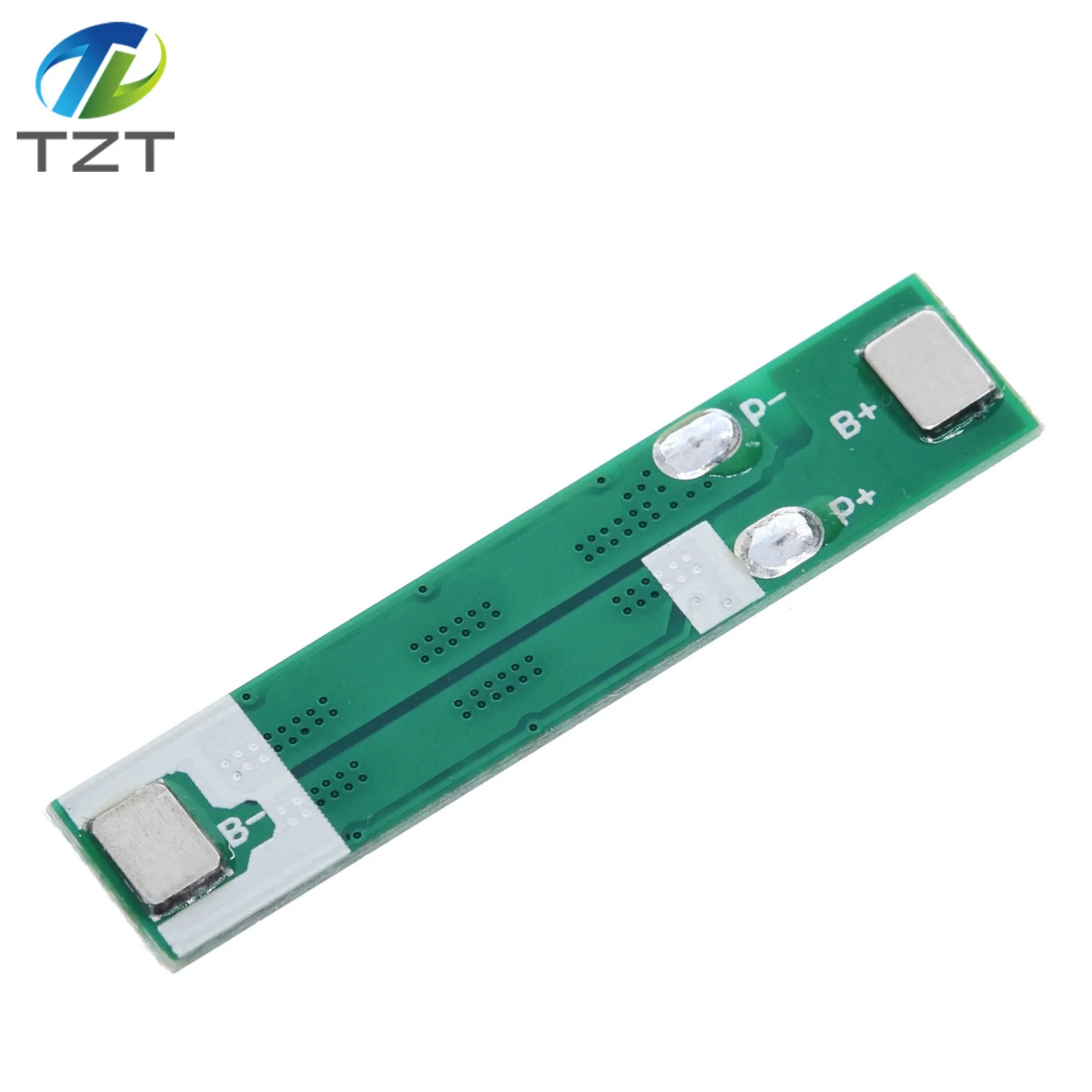

B + подключите положительный электрод аккумулятора.

B-Подключите катод аккумулятора.

P +-это входной положительный полюс выхода аккумулятора

P-это выходной входной катод аккумуляторной батареи

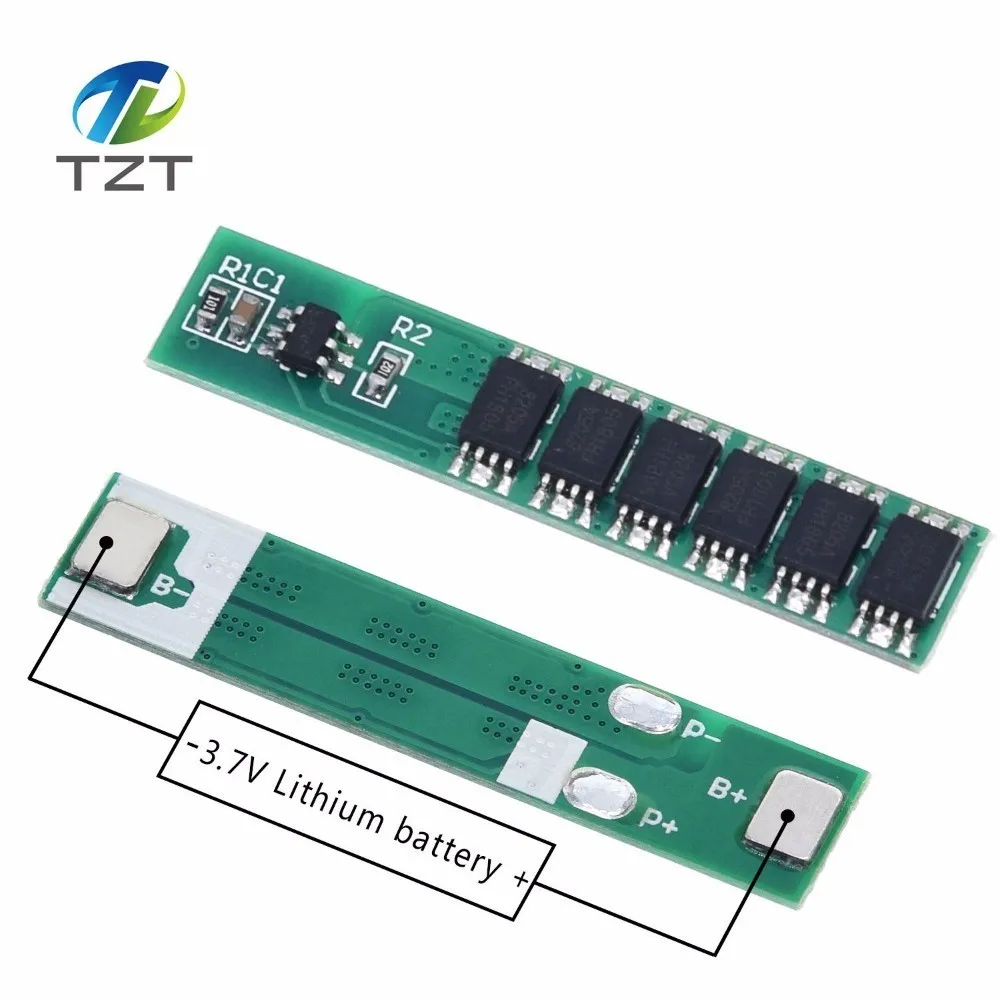

Проводное Соединение:
