Сплиттер HDMI 1x4 Full HDMI 4k 3D видео 1x4 сплиттер 1 в 4 выхода усилитель 4 дисплея для HDTV DVD PS3 XBOX видео

1,0 Введение:

2.0 характеристики:

1. Полностью соответствует спецификации HD 1,4. Он применим к исходному устройству и дисплею высокой четкости, таким как DVD и HDTV, которые имеют порты HD или Цифровые порты и совместимы с протоколом HDCP.

2. Поддержка высокого разрешения: 480i/p,576i/p,720p,1080i/p,4k,3d

3,0 технические параметры

Hdmi-совместимый порт входного порта 1

Выходное устройство дисплея с разъемом 4

Коннектор с исходным портом, поддерживающий 19 контактов, совместим с HDMI.

Дисплей устройство Порты и разъёмы Разъем ------------------------------------------ 19 PIN совместимому с HDMI.

HD версия HDMI-compatible1.4

Рабочая Напряжение ------------------------------------------------------------------------- DC 5V

Мощность адаптера переменного тока --------------------------------------------------------------------------- 5V 1A

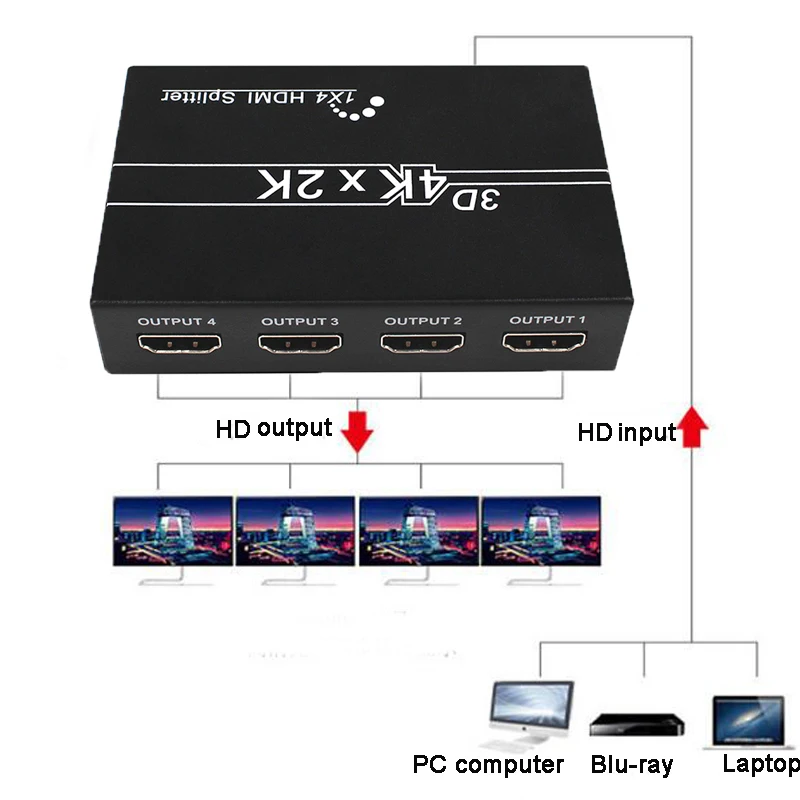

Схема подключения 4,0

4,01 Подключите кабель, совместимый с HDMI, между источником сигнала и входным портом сплиттера.

4,02 Подключите кабель, совместимый с HDMI, между выходным портом сплиттера и HDTV.

4,03 подключения сплиттера и адаптера питания.

4,04 Откройте источник сигнала и мощность HDTV, затем он работает.

Объяснение: с различными брендами устройства ввода или вывода, длинаСоединительные кабели также будут отличаться.

5.0 установка и меры предосторожности

Чтобы избежать поражения электрическим током, повреждения продукта и защитить вашу безопасность, пожалуйста, обратите внимание на следующее:

1. Пожалуйста, медленно Подключите или отключите сигнальные кабели и не часто подключайте, отключите или встряхните их.

2. Оборудование не должно быть помещено под солнцем, дождем, влажной или невентилируемой средой.

3. Жидкие предметы не должны быть помещены на оборудование.

4. Не устанавливайте оборудование вблизи источников тепла, таких как огонь, мощность или другие усилители, которые производят тепло.

5. Не вставляйте металл или другие предметы в оборудование в дополнение к подключению кабелей к портам.

6. Не сносите оборудование самостоятельно; Его должен поддерживать профессиональный персонал по обслуживанию.
