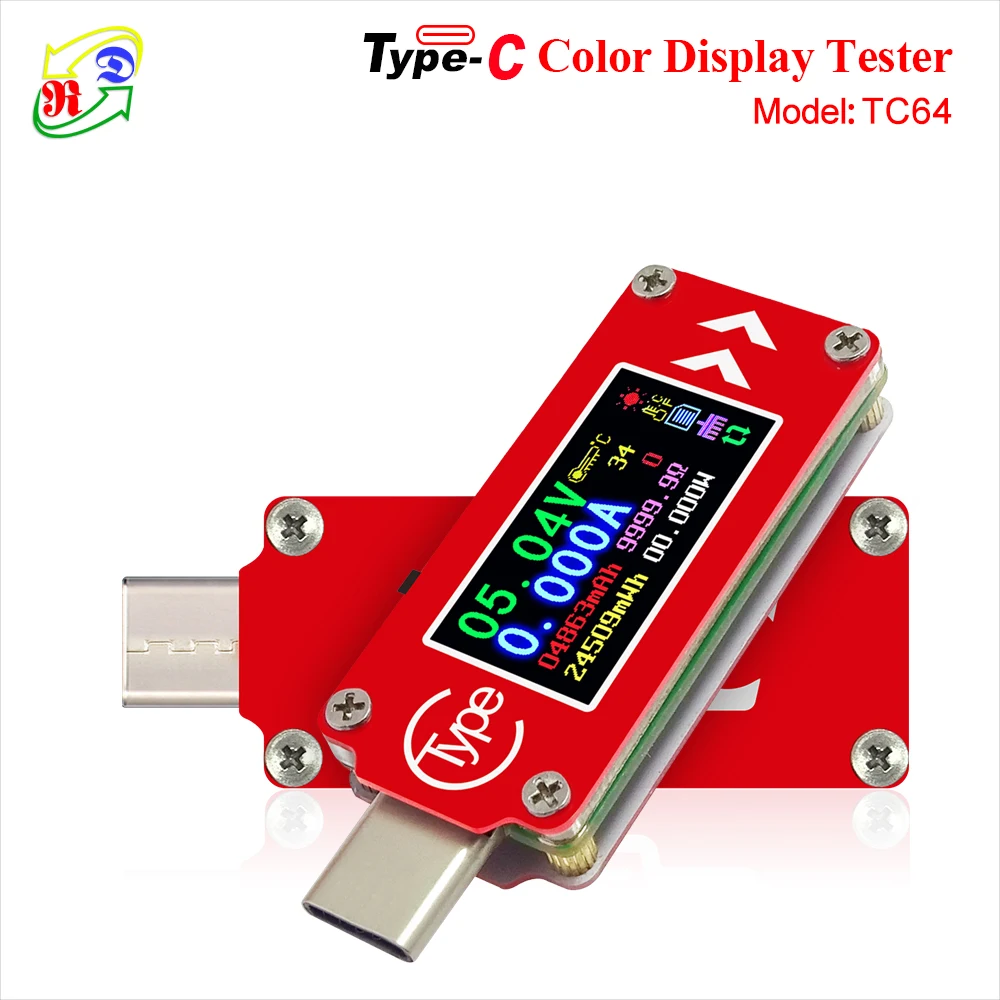

RD TC64 Type-C цветной ЖК-дисплей USB Вольтметр Амперметр измеритель напряжения мультиметр батарея PD Зарядка банк питания USB Тестер
FNIRSI Official Store - Надежность 98.25%
Более 25353 подписчиков, дата открытия магазина 27.02.2017
- Положительные оценки: 99% (16103)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 06.06.2022

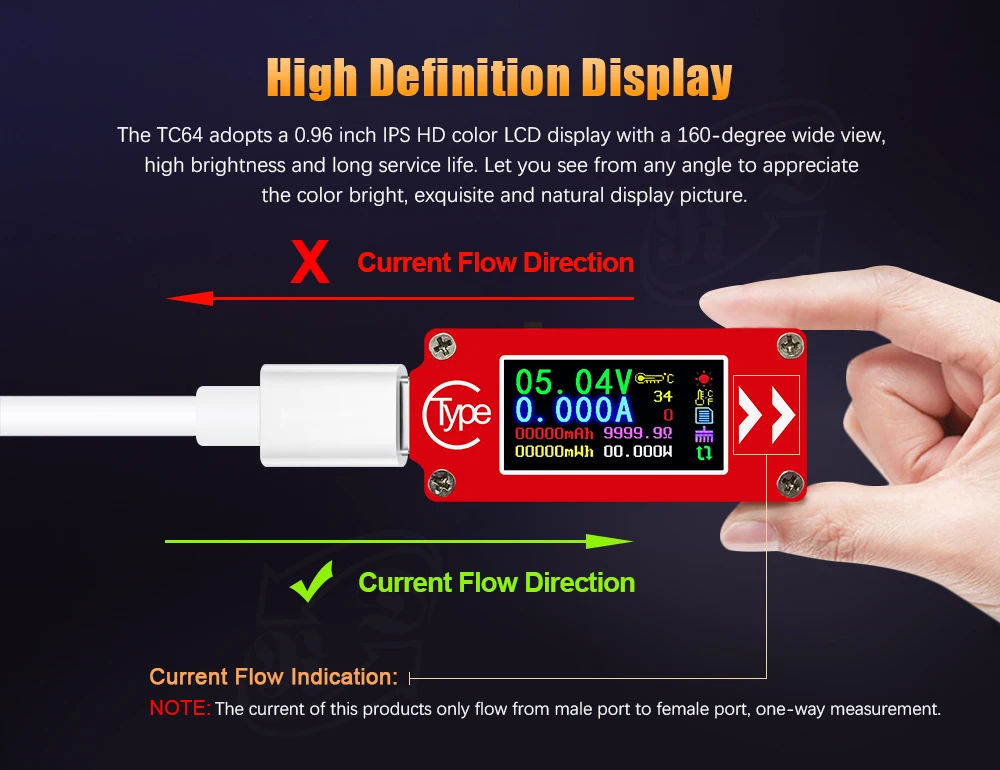

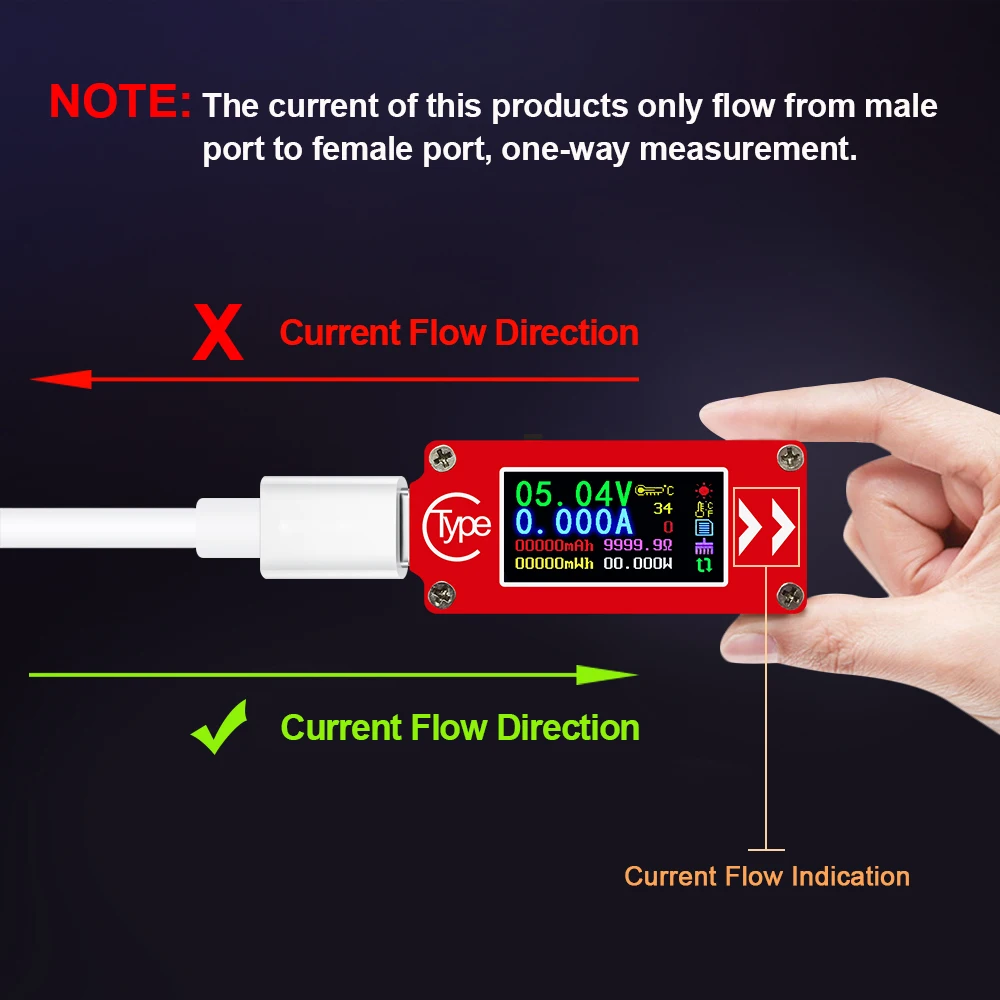

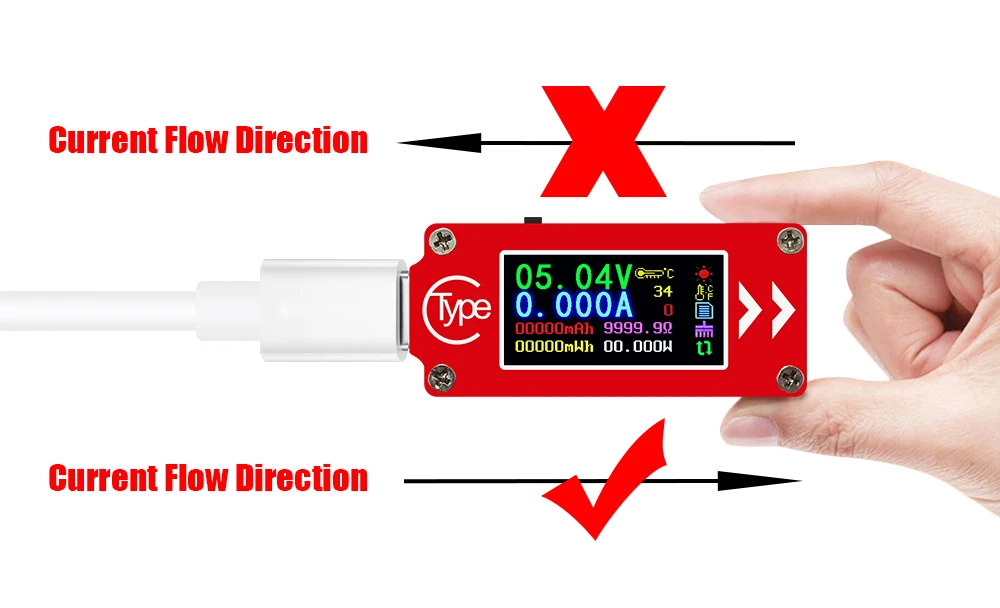

Ток продукта только изШтекер к гнездуСоединитель(Односторонний ток), Обратный сигнал все еще заряжен, но ток показан 0. Обратите внимание при использовании.

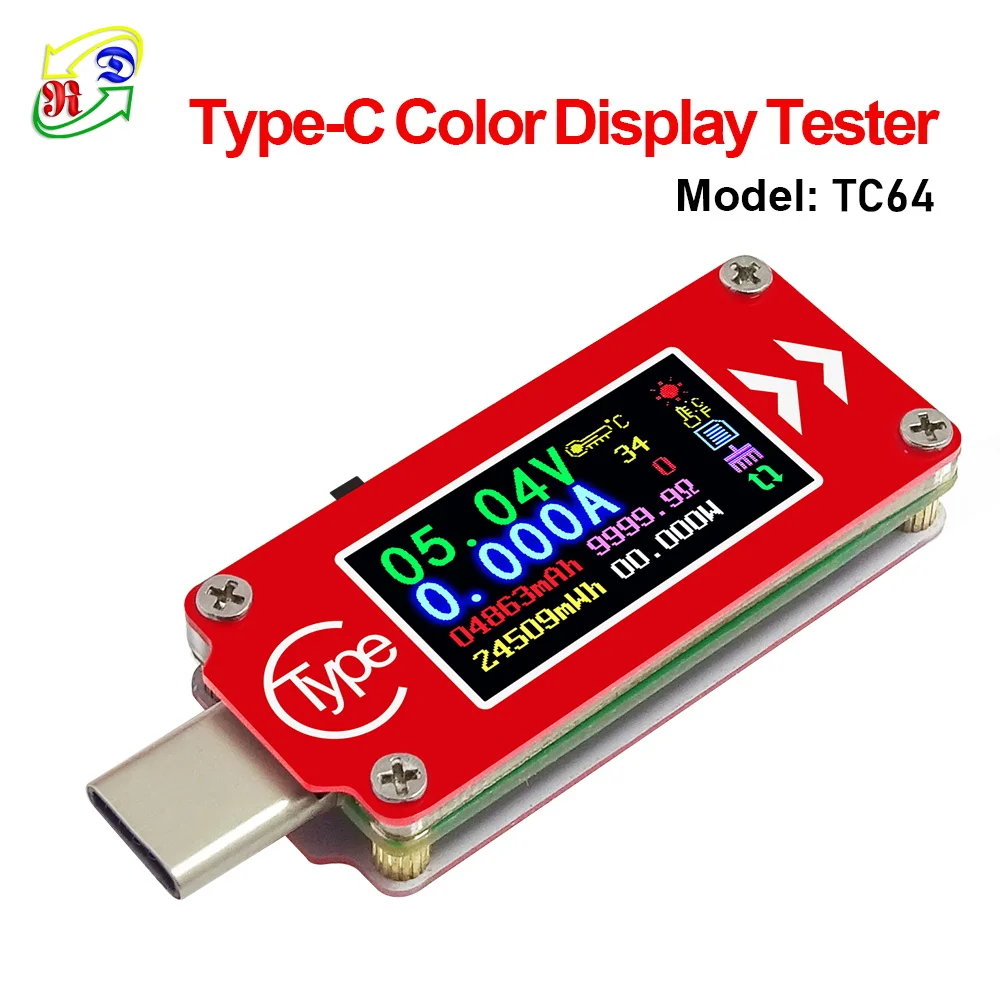

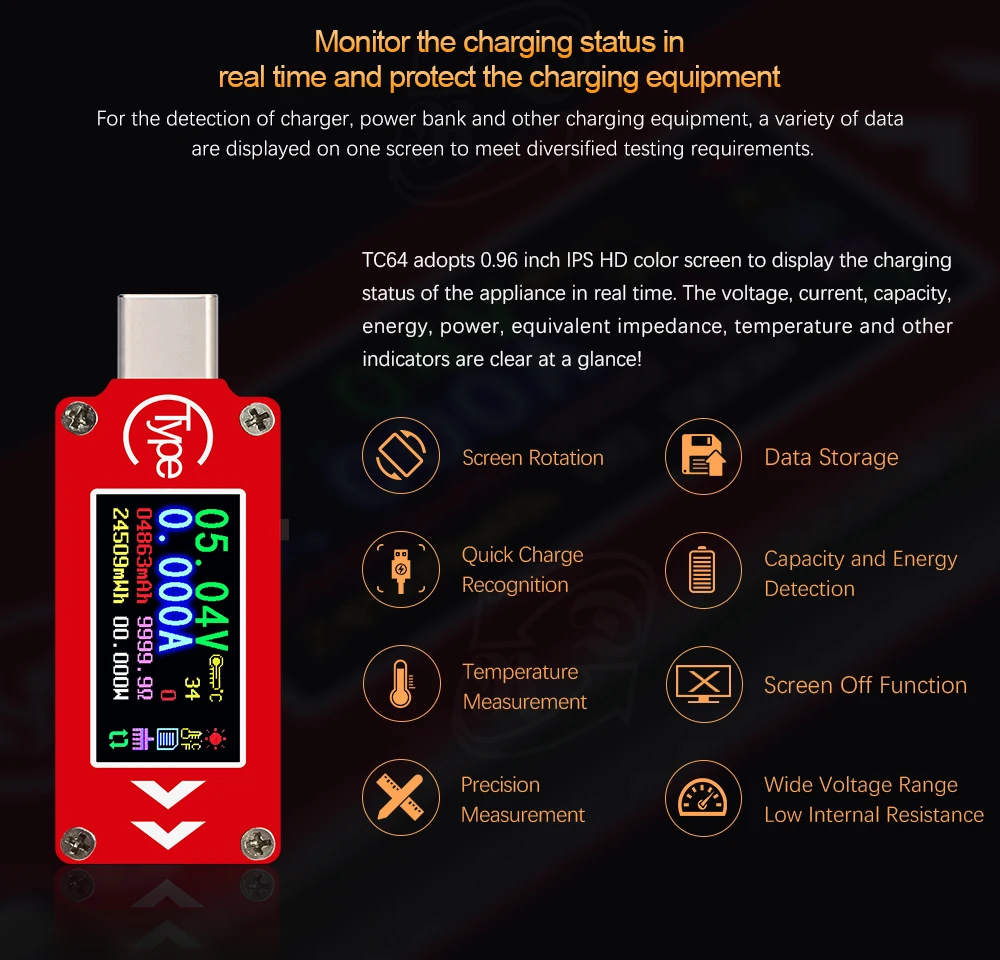

Полноцветный ЖК-дисплей с типом C
-Модель:TC64

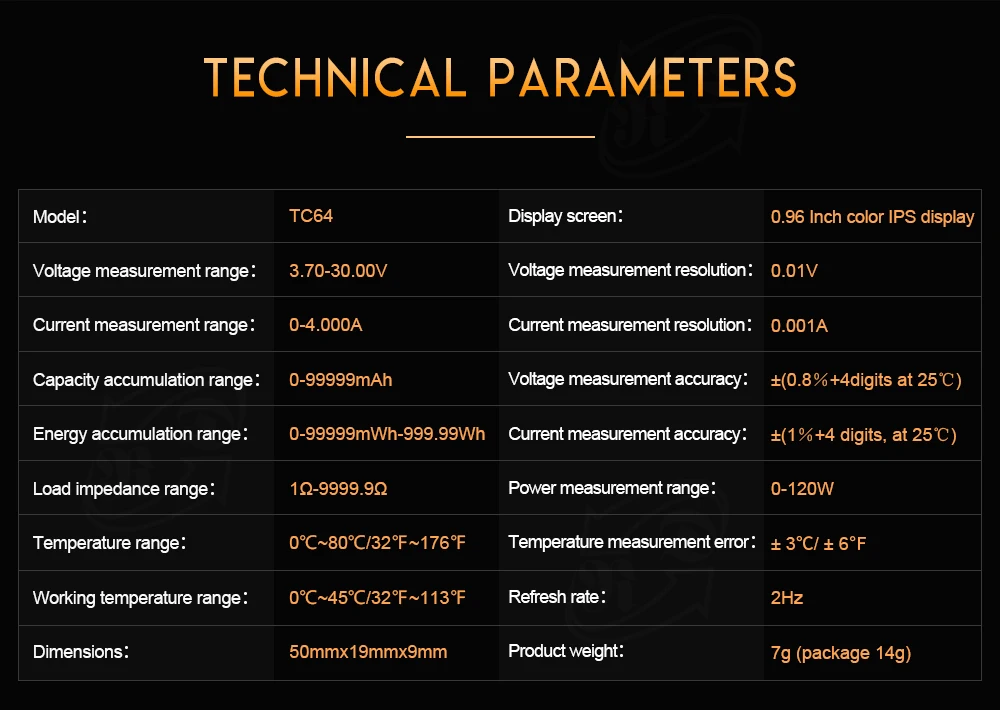

Технические параметры:
Модель продукта: TC64Экран дисплея: 0,96 дюймовый цветной ЖК-дисплей
Диапазон измерения напряжения:3,70-30,00 ВРазрешение измерения напряжения: 0,01 В
Диапазон измерения тока: 0-4.000A разрешение измерения тока: 0.001A
Накопление емкости: 0-99999 мАч точность измерения напряжения:±(0.8% + 4 знака при 25 ℃)
Диапазон скакумуляции энергии:0-99999mwh 999.99WhТочность измерения тока:±(1% + 4 знака, при 25 ℃)
Диапазон сопротивления нагрузки:1Ω-9999.9Ω Диапазон измерения мощности: 0-120 Вт
Диапазон температур:-0 ℃ ~ 80 ℃/32 ℉ ~ 176 ℃Погрешность измерения температуры: ± 3 ℃/± 6 ℉

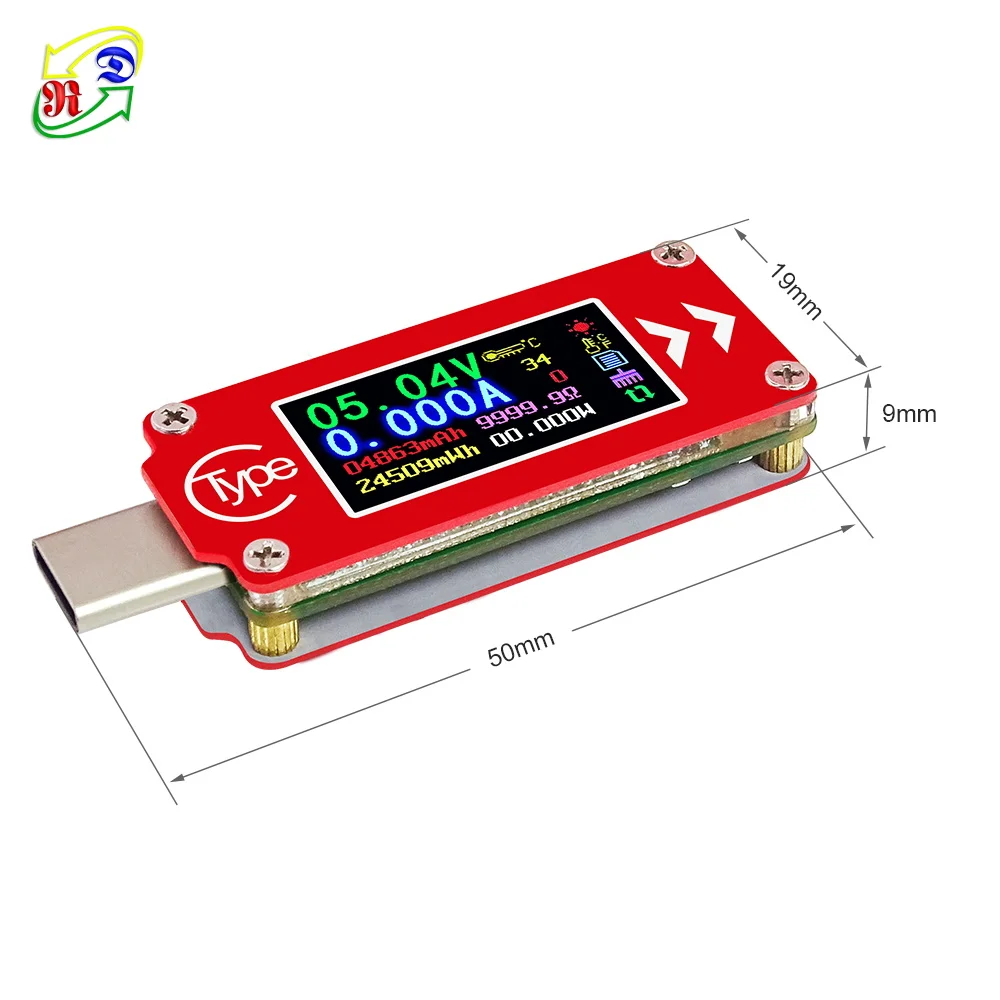

Диапазон рабочих температур: 0 ~ 45 ℃/32 ℃ ~ 113 size Размер продукта: 50 мм x 19 мм x 9 мм
Частота обновления: 2 Гц Вес изделия: 7 г (с упаковкой 14 г)
Режим быстрой зарядки: QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG
Примечание:
1,Ток продукта только изШтекер к гнездуСоединитель(Односторонний ток), Обратный сигнал все еще заряжен, но ток показан 0. Обратите внимание при использовании.

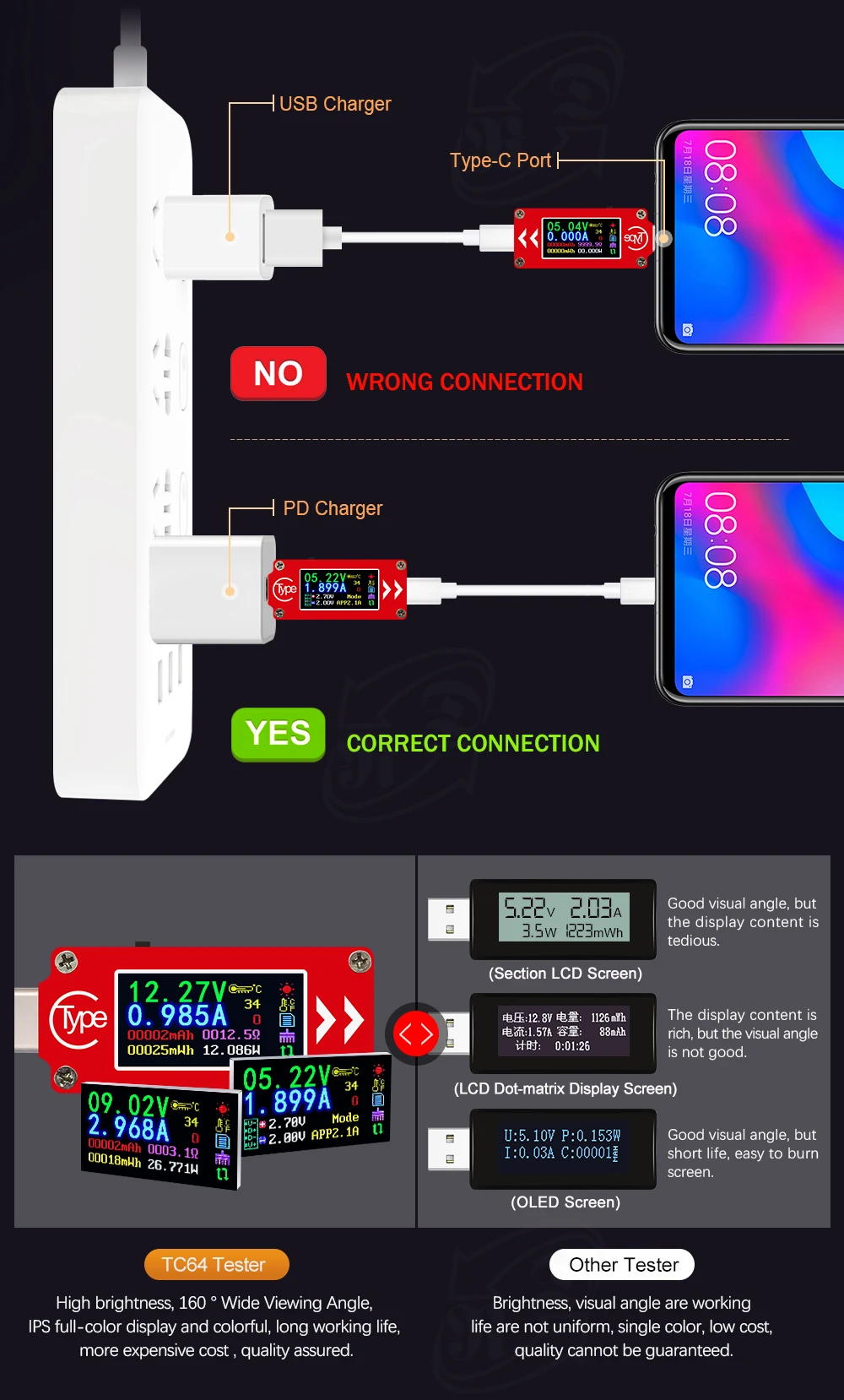

2,Если вы используете наш измеритель TC64 для подключения телефона, вы должны иметь зарядное устройство PD или иметь много конвертерных кабелей ..
2, порт Type-C-это полнофункциональный порт, поддержка быстрой зарядки Type-C и большинства устройств type-c, но не идентификационное сопротивление Type-c (без триггера type-c)
3,Применение:Измерение зарядного устройства PD; Измерение автомобильного зарядного устройства PD; Измерение вспышки типа C U и т. Д.
Показать:
1. Руководство пользователя: Http://www.mediafire.com/folder/1ne1rbus2zxzc/TC64
2.Описание видео:Https://www.youtube.com/watch?v=x1rUT5rOgSA
TC64
TC66(C)
Usb-порт
Порт Type-C
Порт Type-C
Расширительный порт
Нет
Микро-usb
Диапазон измерения напряжения
3,70-30,00 В
0-30,0000 в
Разрешение измерения напряжения
0,01 В
0,0001 в (0.1мв)
Диапазон измерения тока
0-4.000a
0-5.00000a
Разрешение измерения тока
0.001A
0.00001A(0.01mA)
Диапазон измерения мощности
0-120 Вт
0-150 Вт
Метод измерения
Ток может проходить в одном направлении
Ток проходит в двух направлениях
Протокол быстрой зарядки
QC2.0,QC3.0 APPLE2.4A/2,1 A/ 1A /0. 5 Android DCP,SAMSUNG
Поддерживается протокол быстрой зарядки
Нет
QC2.0,QC3.0,Huawei FCP, Huawei SCP,SAMSUNG AFC,PD
Протокол триггера/декорации
Нет
QC2.0,QC3.0,Huawei FCP, Huawei SCP,SAMSUNG AFC,PD2.0,PPS
Описание интерфейса
Основной интерфейс Интерфейс распознавания быстрой зарядки
Основной интерфейс Автономный интерфейс записи Интерфейс распознавания быстрой зарядки Интерфейс обнаружения протокола быстрой зарядки Интерфейс триггера Интерфейс настройки системы Интерфейс информации о системе Простой измерительный интерфейс
Функция связи
Нет
Программное обеспечение для ПК: Работает на Win7 или выше (Программное обеспечение ПК может быть подключено только с помощью кабеля Micro-USB) Мобильный телефон: Android5.0 или выше; IOS8.0 выше (Мобильный телефон может быть подключен только к TC66C по Bluetooth)
Специальная функция
Нет
1. Обнаружение поддерживаемого/неподдерживаемого протокола быстрой зарядки 2.TC66(C) может временно хранить данные о напряжении/токе и просматривать данные по ПК/приложения при подключении. 3. Триггер/Операция Декорации/пусковая операция PD 4. Регулировка яркости экрана 5. Поворот направления экрана 6. Выбор режима линии CC 7. Выбор языка 8. Восстановление заводских настроек 9. Проверьте номер серии продуктов/номер версии прошивки/время загрузки/Время работы 10. Только показывают измерение напряжения/Измерение тока/Измерение мощности/направление тока при простом измерительном интерфейсе
Функциональный интерфейс:
Измерительный основной интерфейс распознавания быстрой зарядки

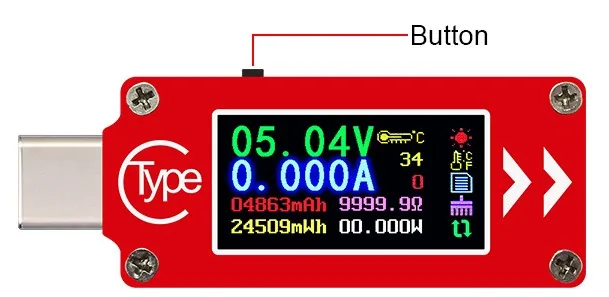

Кнопка инструкции:
Кнопка расположена сбоку от тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда.

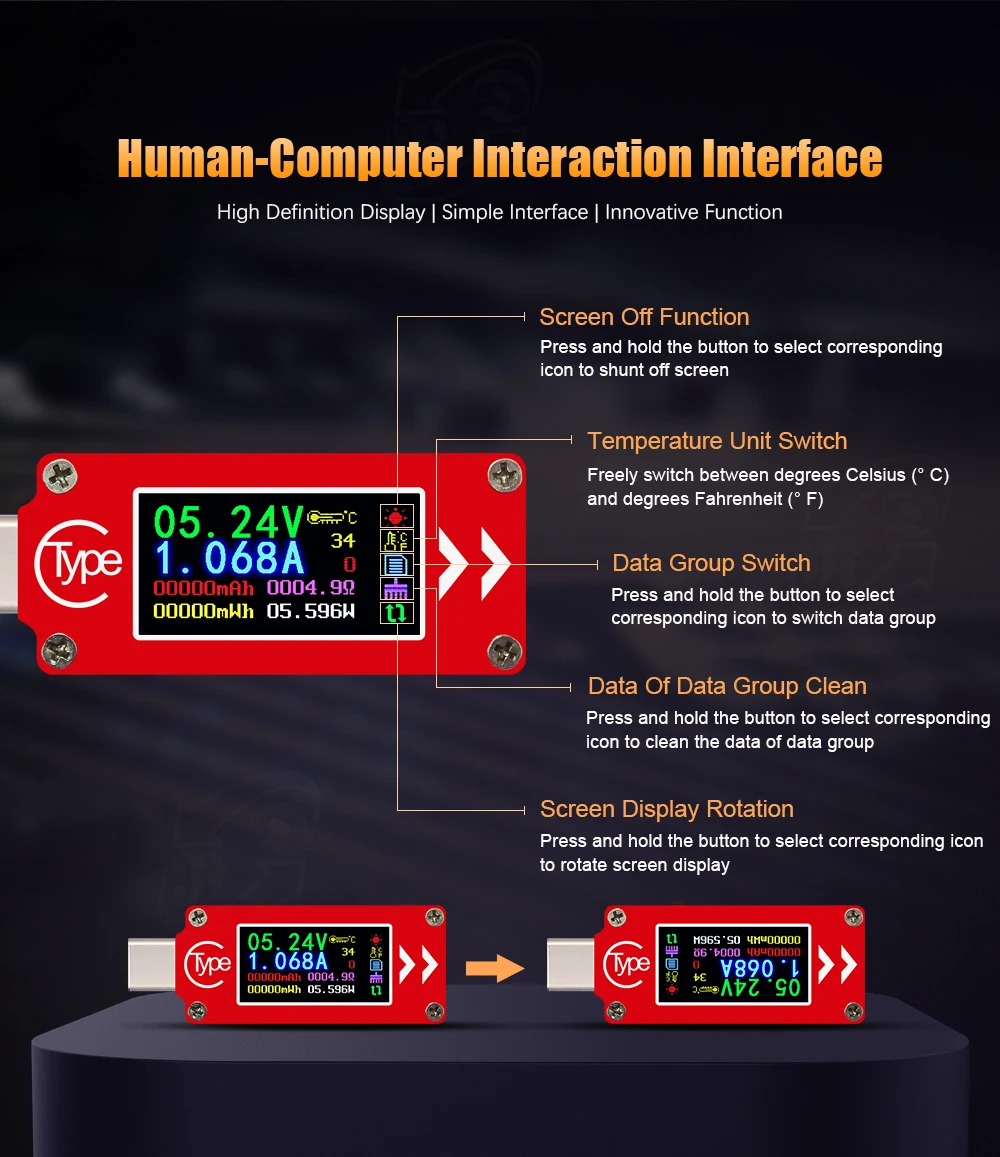

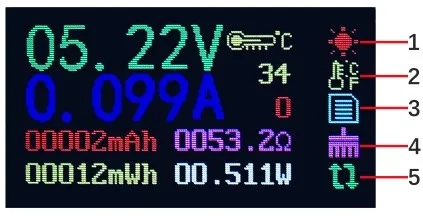

Введение функции значка
1: значок выключения экрана
2: значок переключателя блока температуры
3: значок группы данных
4: значок сброса текущей группы данных
5: значок вращения экрана
Инструкция по эксплуатации:

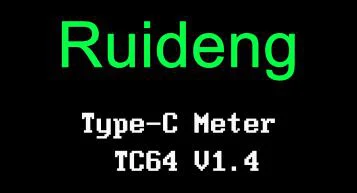

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

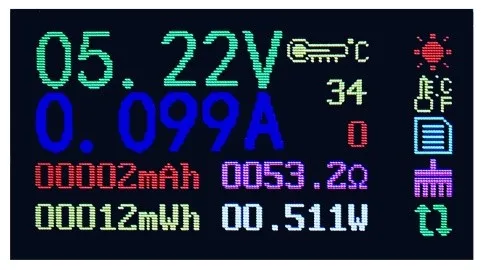

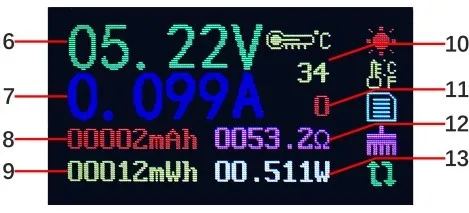

Интерфейс 1: основной интерфейс измерения.
6: значение измерения напряжения
7: значение измерения тока
8: накопленная мощность
9: накопленная энергетическая ценность
10: значение измерения температуры
11: количество группы данных

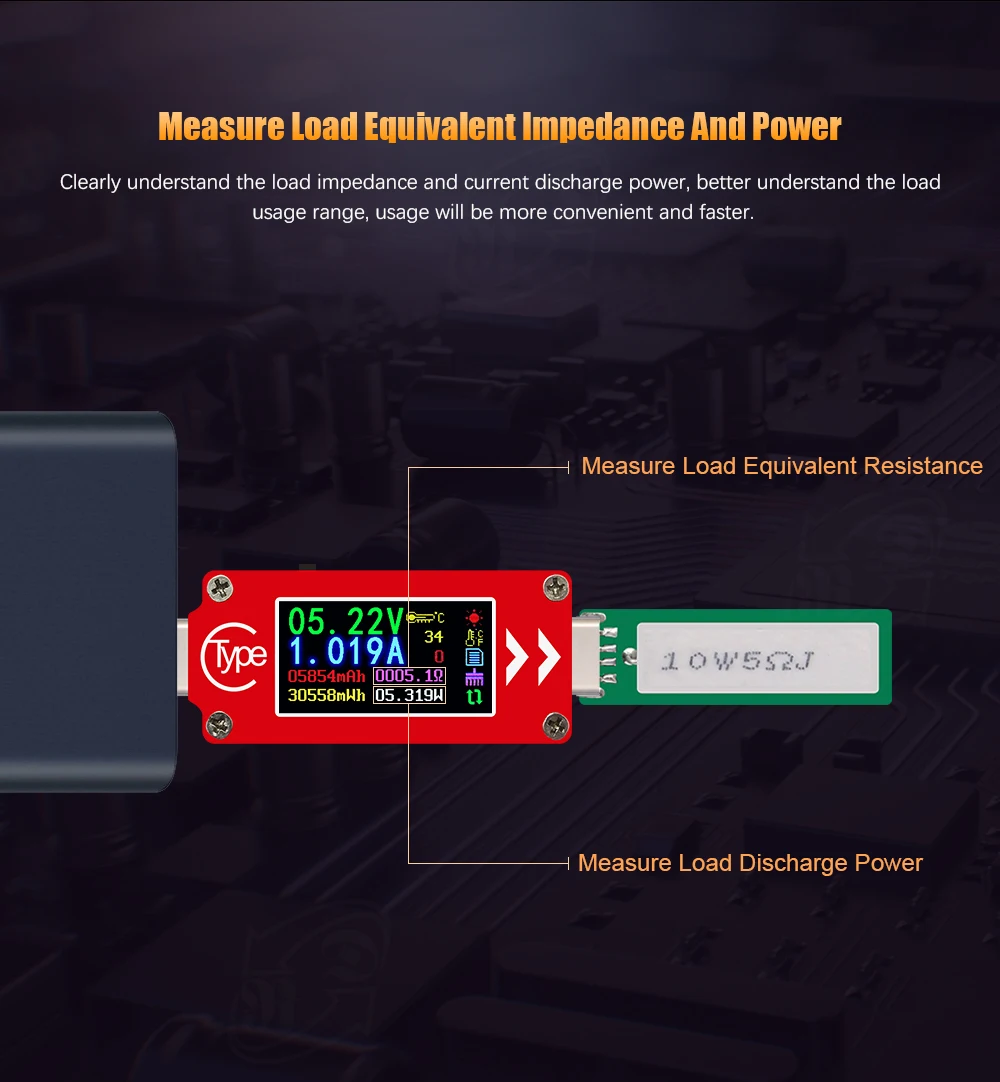

12: значение эквивалентного сопротивления нагрузки
13: Измерение мощности Valu
Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

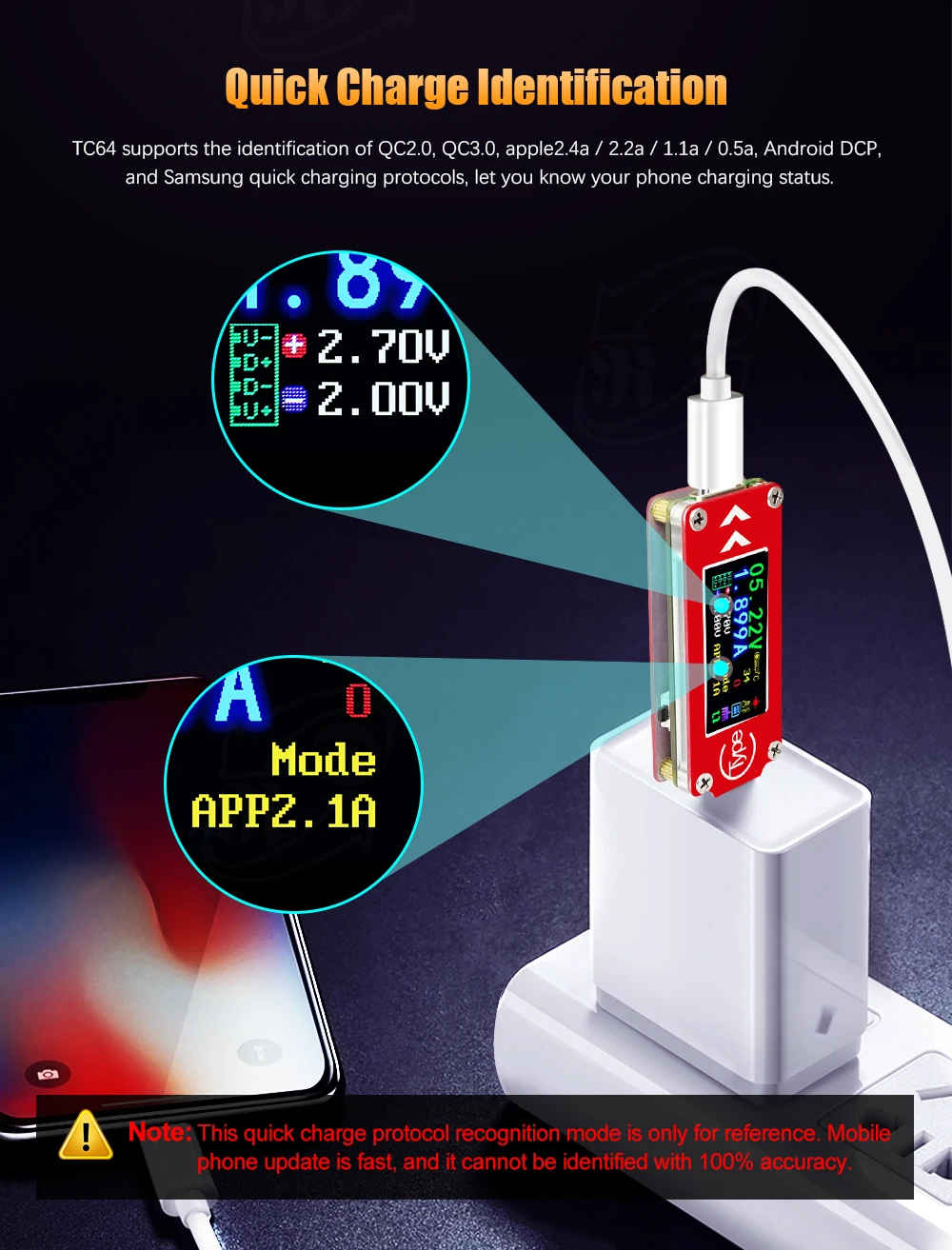

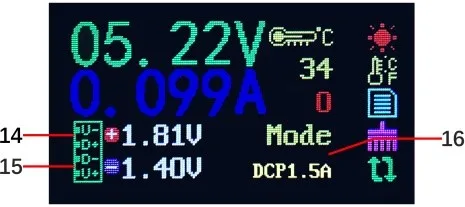

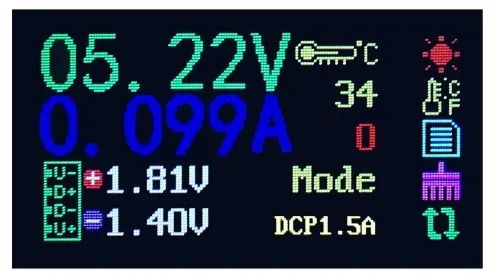

Интерфейс 2: интерфейс распознавания быстрой зарядки:
Интерфейс 2: интерфейс распознавания быстрой зарядки:
14:D +: (DP) уровень положительного сигнала.
15:D-: (DM), уровень отрицательного сигнала данных.
16: Отображение режима зарядки
D + и D-данные только для справки, не очень точность. Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG.(Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)
Настройка параметров:
Нажмите и удерживайте кнопку, пока соответствующий значок не будет выбран и отображен (фон значка становится черным и синим), затем ослабьте кнопку, чтобы реализовать функцию
Нажмите и удерживайте кнопку, значок выключения экрана будет выбран и отображен, затем ослабьте кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет снова светильник
. Нажмите и удерживайте кнопку, значок переключателя блока температуры будет выбран и отображен, затем ослабьте кнопку, блок температуры будет переключен. Градусный Цельсия-это Единица температуры по умолчанию

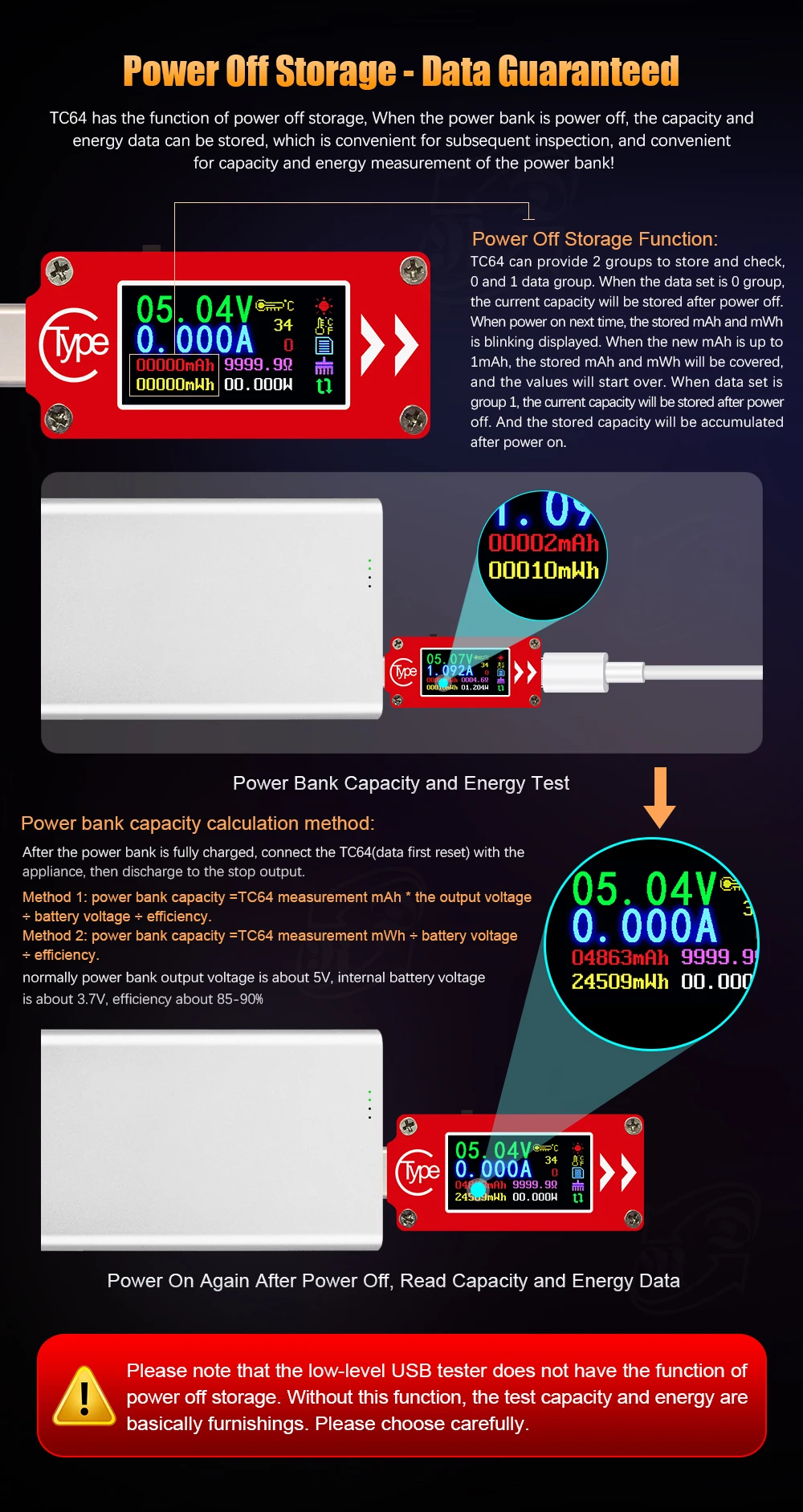

Нажмите и удерживайте кнопку, значок группы данных будет выбран и отображен, затем ослабьте кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группу данных. Когда набор данных равен 0 группе, емкость тока будет храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.
Нажмите и удерживайте кнопку, текущий значок сброса группы данных будет выбран и отображен, затем ослабьте кнопку, данные текущей группы данных будут сброшены.
Нажмите и удерживайте кнопку, значок вращения экрана будет выбран и отображен, затем потеряет кнопку, экран будет вращаться на 180 градусов и сохранен автоматически, что удобно для последующего использования
Применение:
Измерение зарядного устройства PD; Измерение автомобильного зарядного устройства PD; Измерение вспышки типа C U и т. Д.
-
Capacity accumulation0-99999mAh
-
Current measurement range0-4.000A
-
Current measurement resolution0.001A
-
Display screen0.96 Inch color IPS display
-
Product weight7g
-
Update rate2Hz
-
Voltage measurement range3.70-30.00
-
Voltage measurement resolution0.01V
-
Вес логистики0.100
-
Каждая упаковка1
-
Класс точностиno
-
Минимальная единица измерения100000015
-
Название брендаFNIRSI
-
Номер моделиTC64
-
ПитаниеDC
-
Продано Вsell_by_piece
-
Рабочая температураno
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
Размеры64mmx22mmx12mm
-
Тип дисплеяТолько цифровой
-
Товары для ремонтаЭлектрический
