Функциональный генератор сигналов, цифровой двухканальный DDS, произвольная форма волн, Генератор импульсных сигналов 60 МГц, точный измеритель

Руководство и программное обеспечение для ПК ссылки для загрузки:

Http://www.mediafire.com/folder/po50rpy38hvbw/JDS6600_Signal_Generator

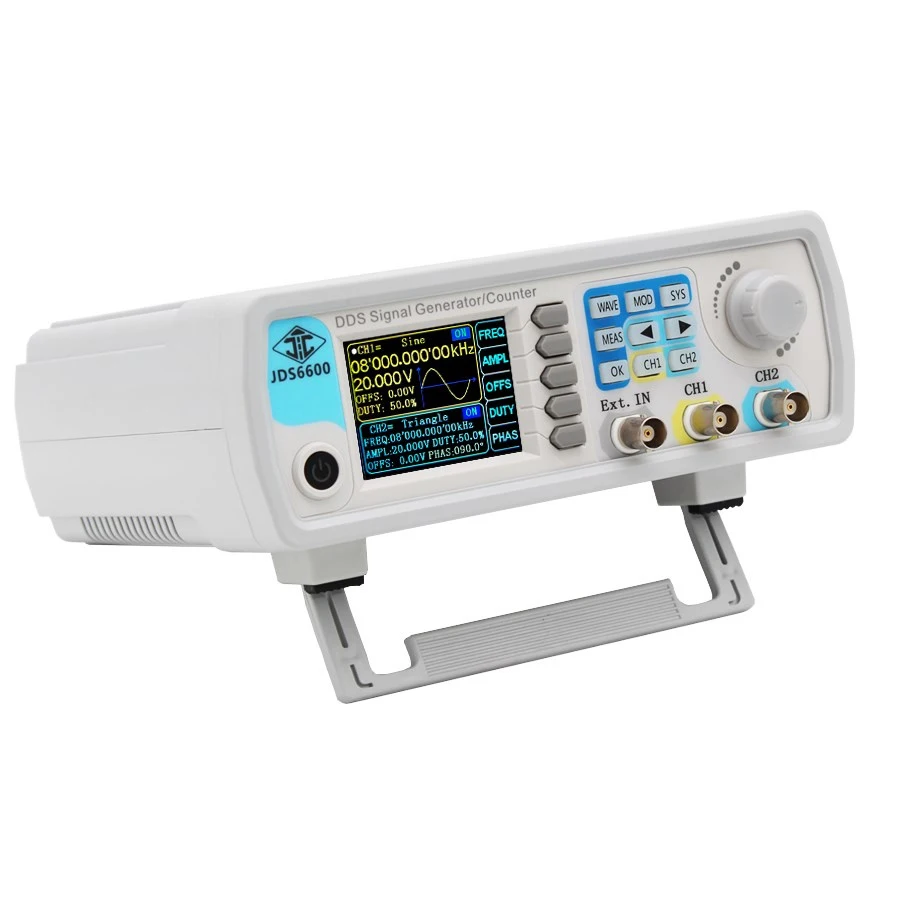

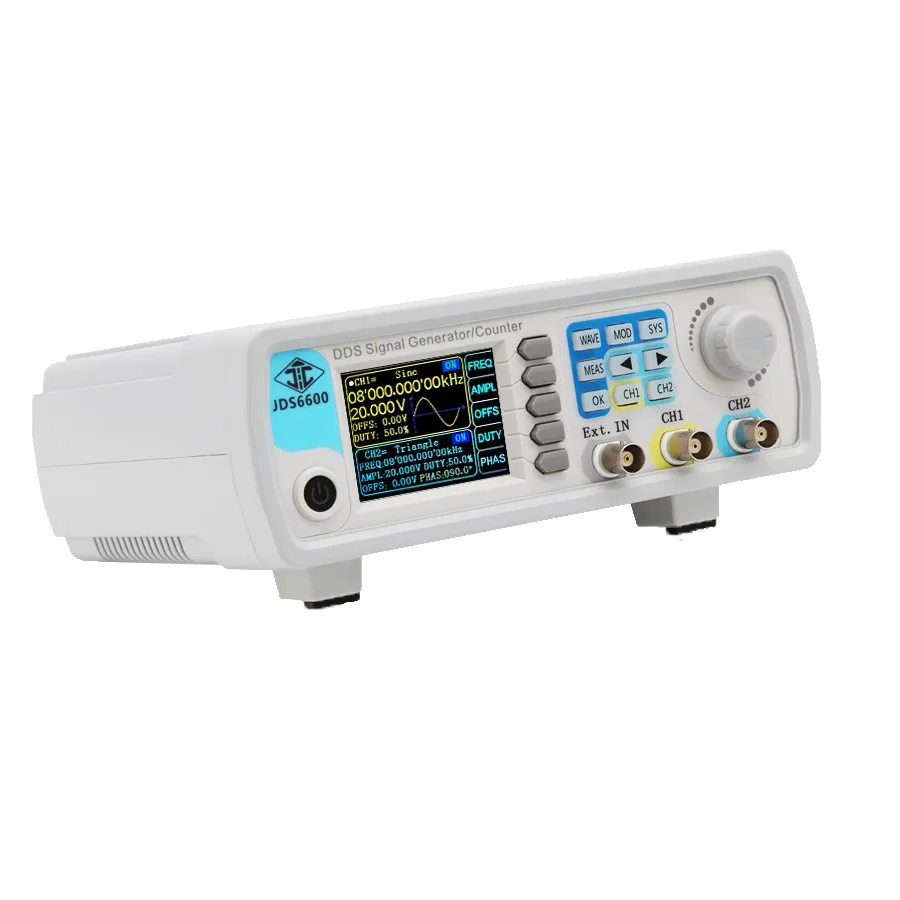

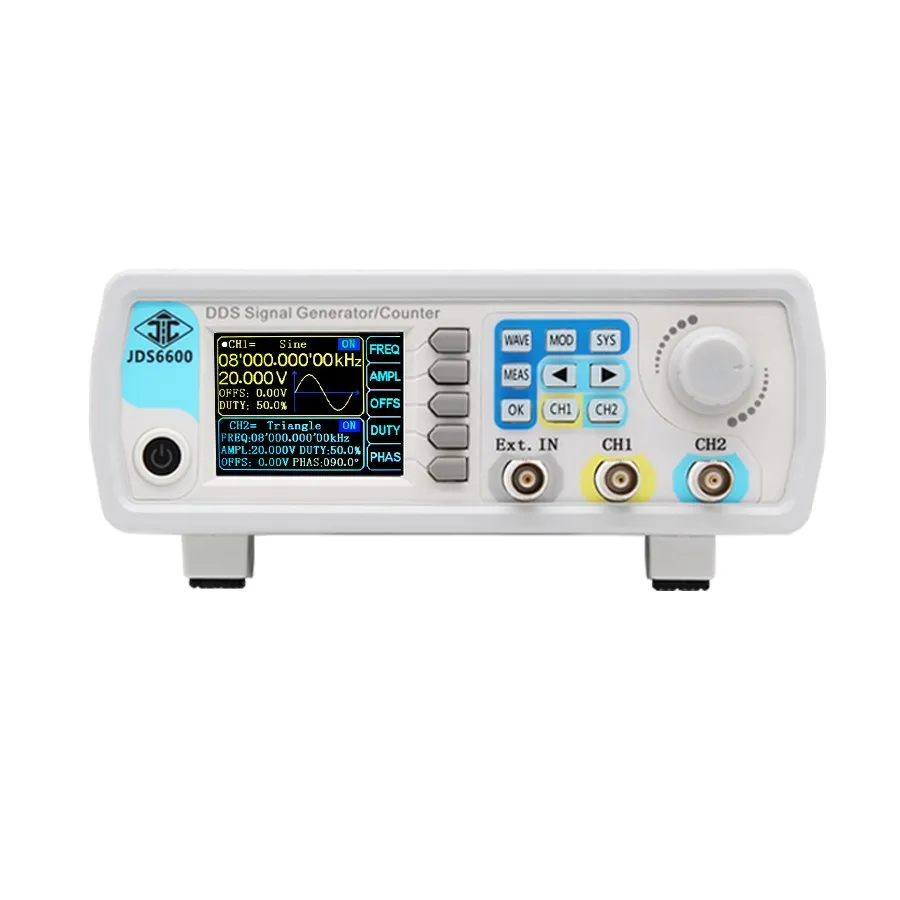

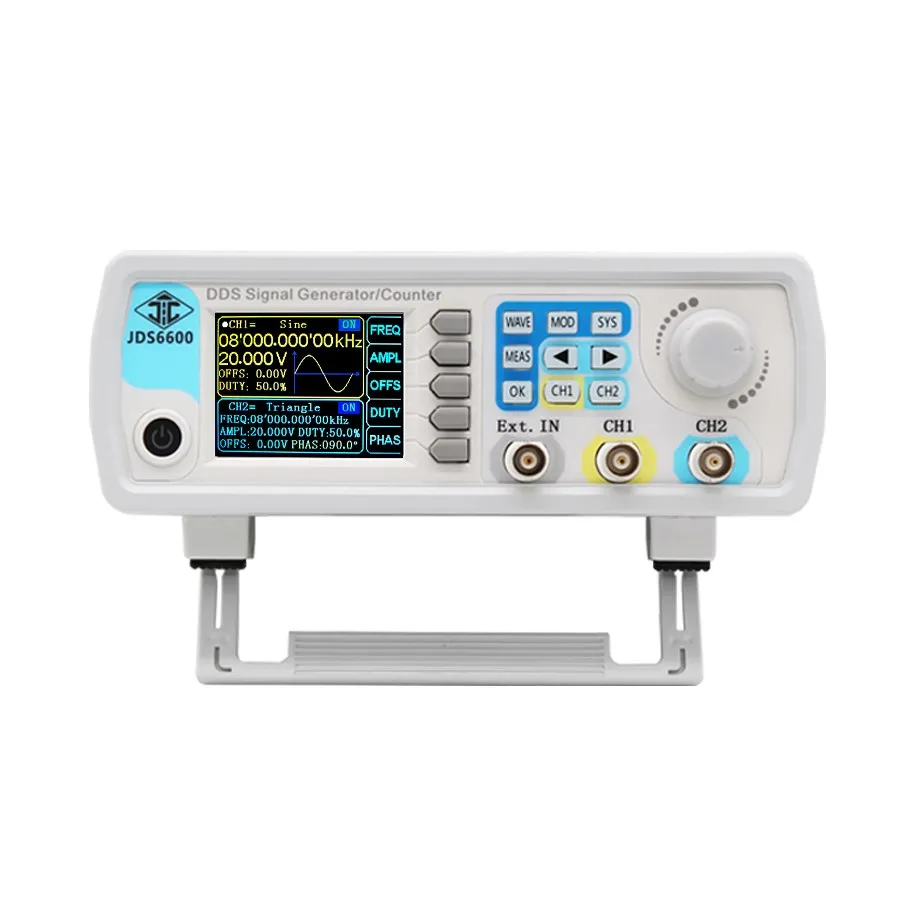

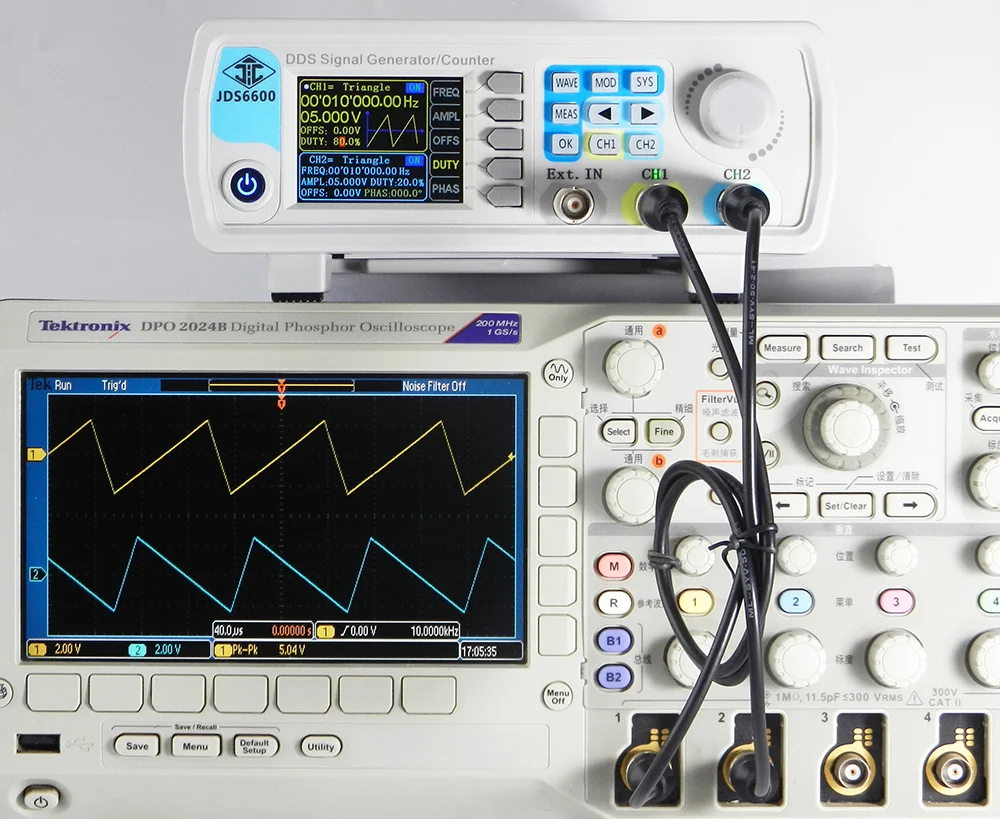

Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

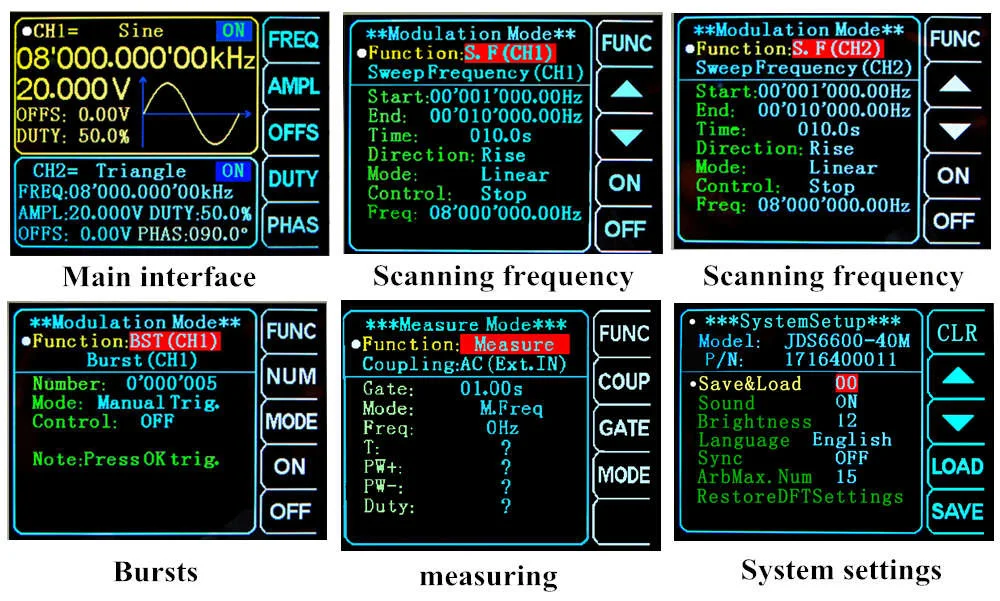

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.

Способность воспроизводить шаблоны пользовательской формы волны.

Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

Модель, продаваемая по этой ссылке, JDS6600-60M, максимальная частота синусоидальной волны 60 МГц, максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения.

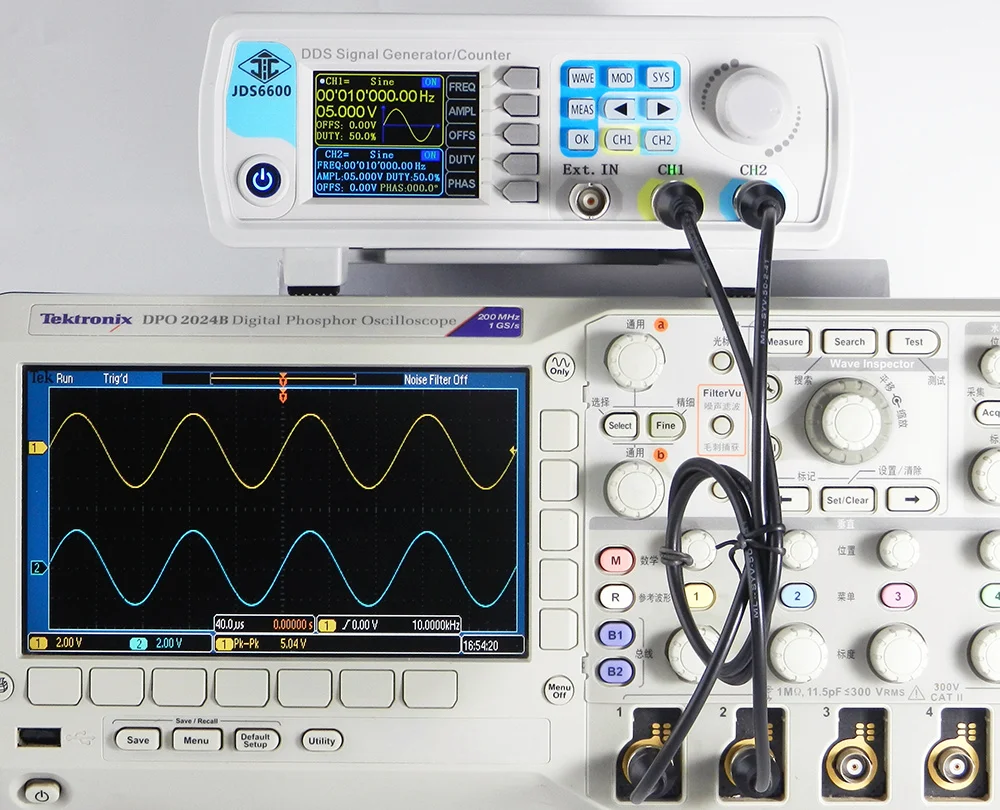

Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.

Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.

Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода.

С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.

Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

Функция счетчика: с режимами соединения постоянного и переменного тока.

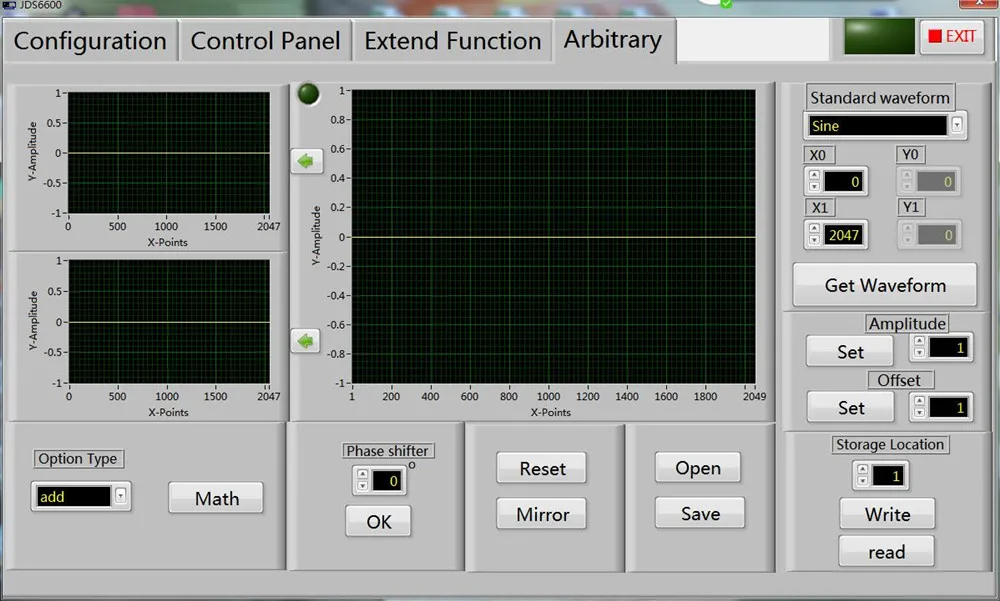

Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

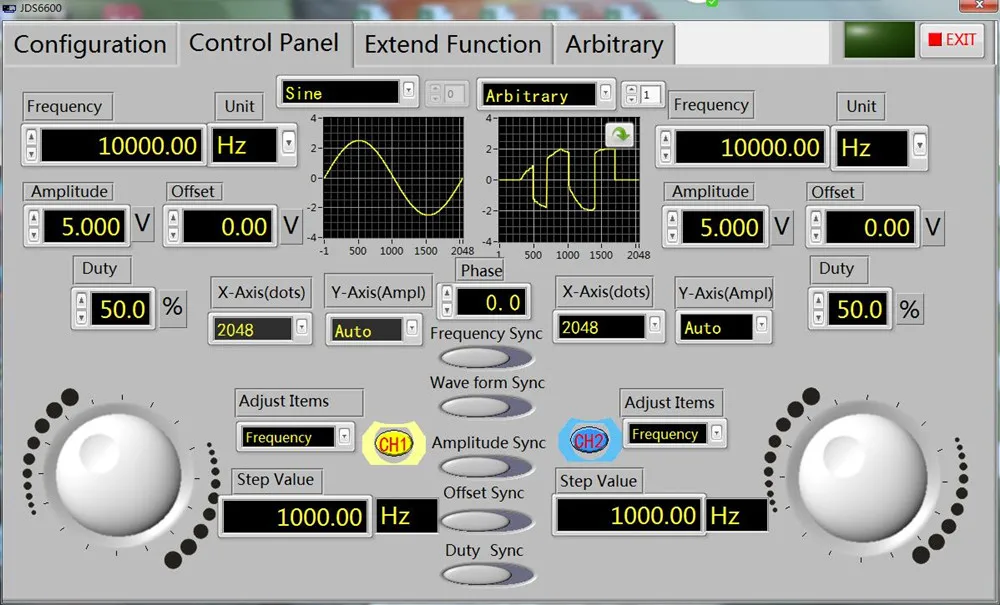

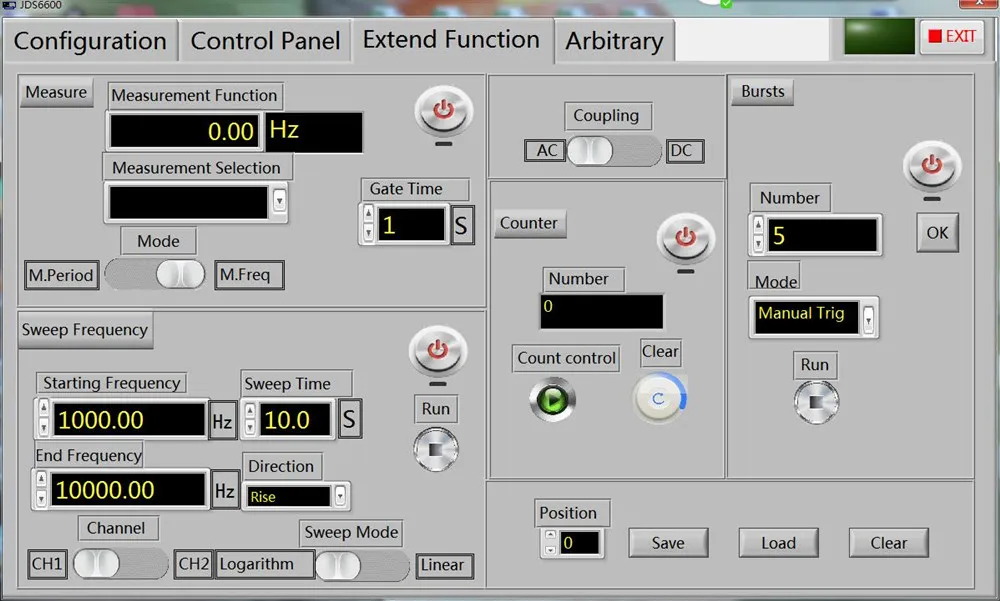

Функция связи: ПК может использоваться для управления прибором.

С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Характеристики частоты:

Синусоидальный Диапазон частот: 0 ~ 60 МГц

Диапазон квадратных частот: 0 ~ 25 МГц

Треугольный Частотный диапазон: 0 ~ 25 МГц

Диапазон частоты импульса: 0 ~ 6 МГц

TTL Цифровой частотный диапазон: 0 ~ 6 МГц

Частотный диапазон произвольной волны: 0 ~ 6 МГц

Время квадратного подъема: ≤ 10 нс

Диапазон регулировки ширины импульса: 25nS - 4000S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3h

Характеристики формы волны:

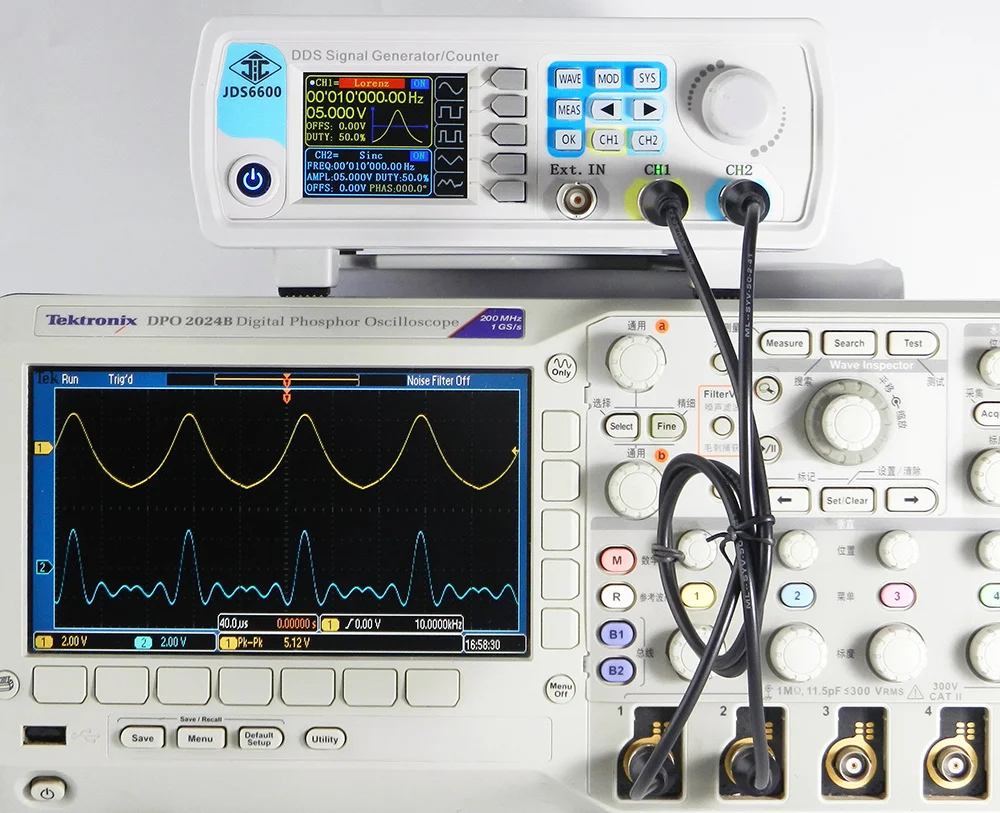

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.

Разрешение волны: 14 бит

Частота дискретизации сигнала: 266 MSa/s

Длина волны: 2048 точек

Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратные и импульсные (квадратные): ≤ 5%

Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

Амплитудный диапазон: частота <10 МГц, 0-20 ВПП; 30 МГц <частота> 10 МГц, 0 - 10 ВПП; 30 МГц <частота, 0 - 5 ВПП.

Амплитудное Разрешение: 1 мВ

Амплитудная стабильность: ± 0.5%/5 ч

Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Характеристики формы волны:

Выходное сопротивление: 50Ω ± 10% (Типичный)

Защита: короткое замыкание 60S не будет повреждено

Смещение постоянного тока:

Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход Amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V;

Офсетная печать Разрешение: 0,01 V

Характеристики фазы:

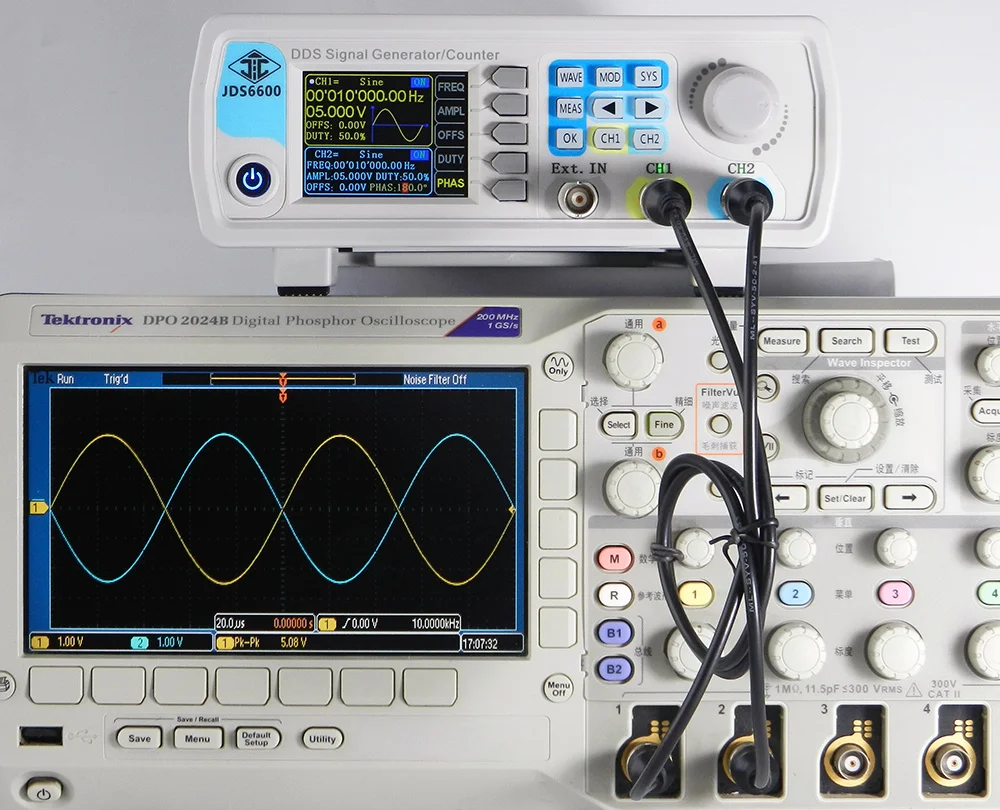

Диапазон регулировки фаз: 0 ~ 359.9o

Разрешение фазы: 0.1o

TTL/COMS выход:

Низкий уровень по уровню поверхности: <0,3 V

Высокий уровень: 1 - 10 в

Повышение уровня/время падения: ≤ 20 нс

Функции внешнего измерения:

Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц

Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s

Счетчик функций-счетная область: 0-4294967295

Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток

Функция счетчика-режим подсчета: ручная работа.

Диапазон напряжения входного сигнала: 2 - 20 Vpp

Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)

Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Функции развертки:

Канал развертки: CH1 или CH2

Тип развертки: Линейная развертка, бревенчатая развертка

Время подметания: 0,1 s ~ 999,9 s

Диапазон установки: произвольно установить между точкой запуска и точкой остановки

Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

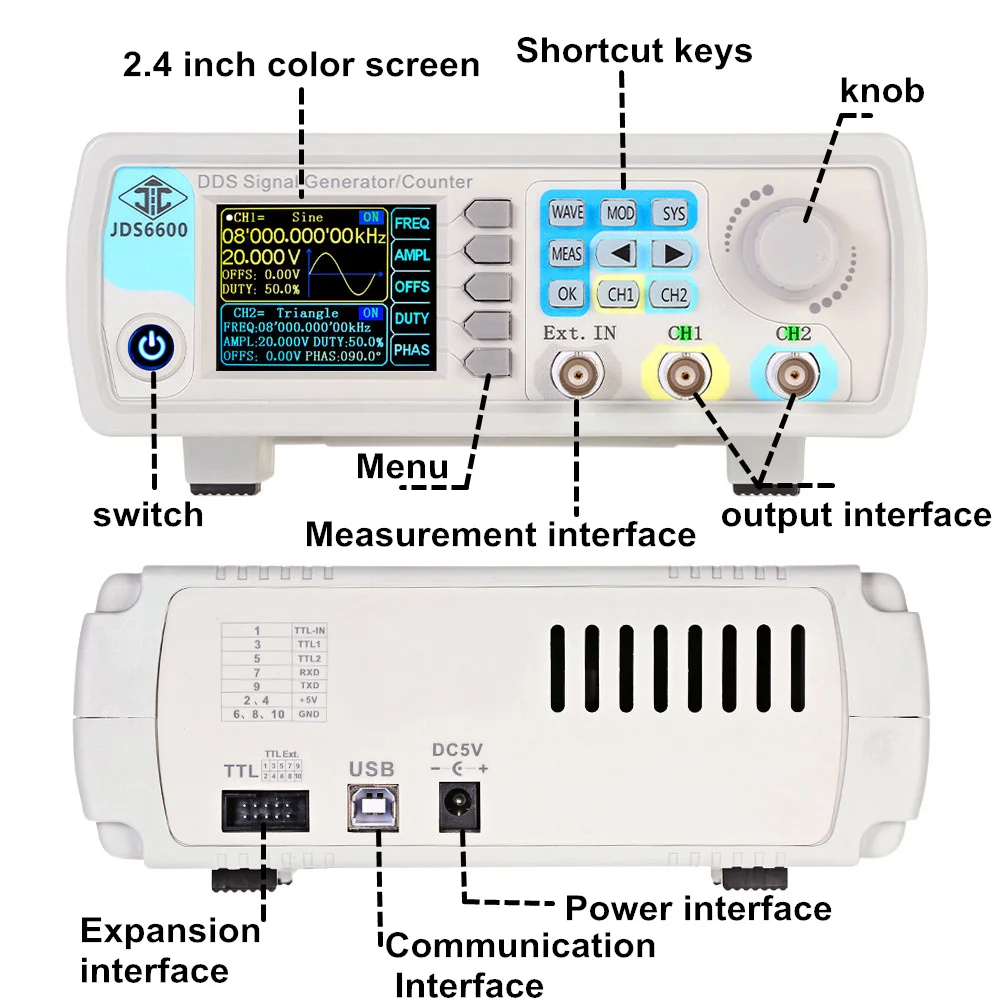

Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка-Количество: 100 групп

Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

Режим интерфейса: USB к последовательному интерфейсу

Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.

Скорость связи-стандарт: 115200 bps

Протокол связи-принять команду: Линейный режим, открытый протокол

Мощность питания: DC 5 V ± 0,5 V

Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Пользователь может установить или выключить

Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды: 990 г

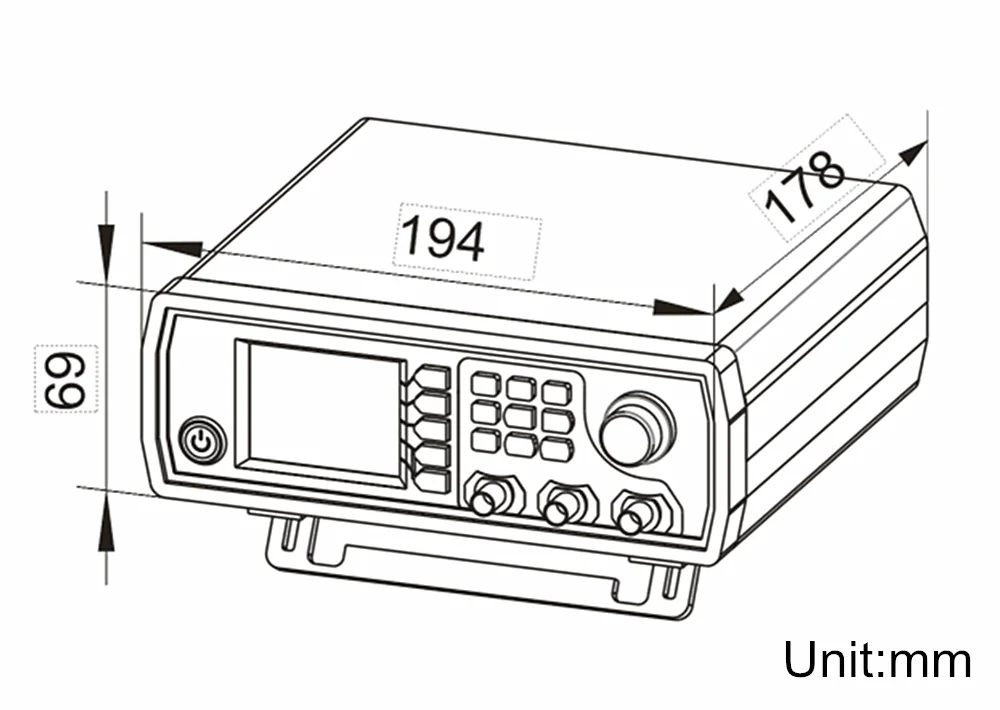

Размеры: 24x21x9,5 см

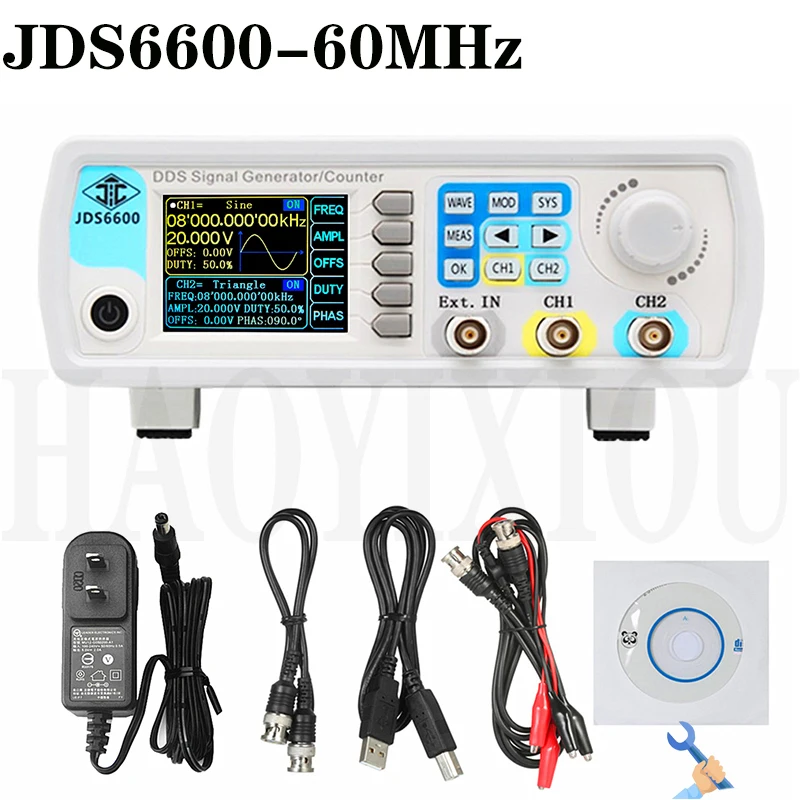

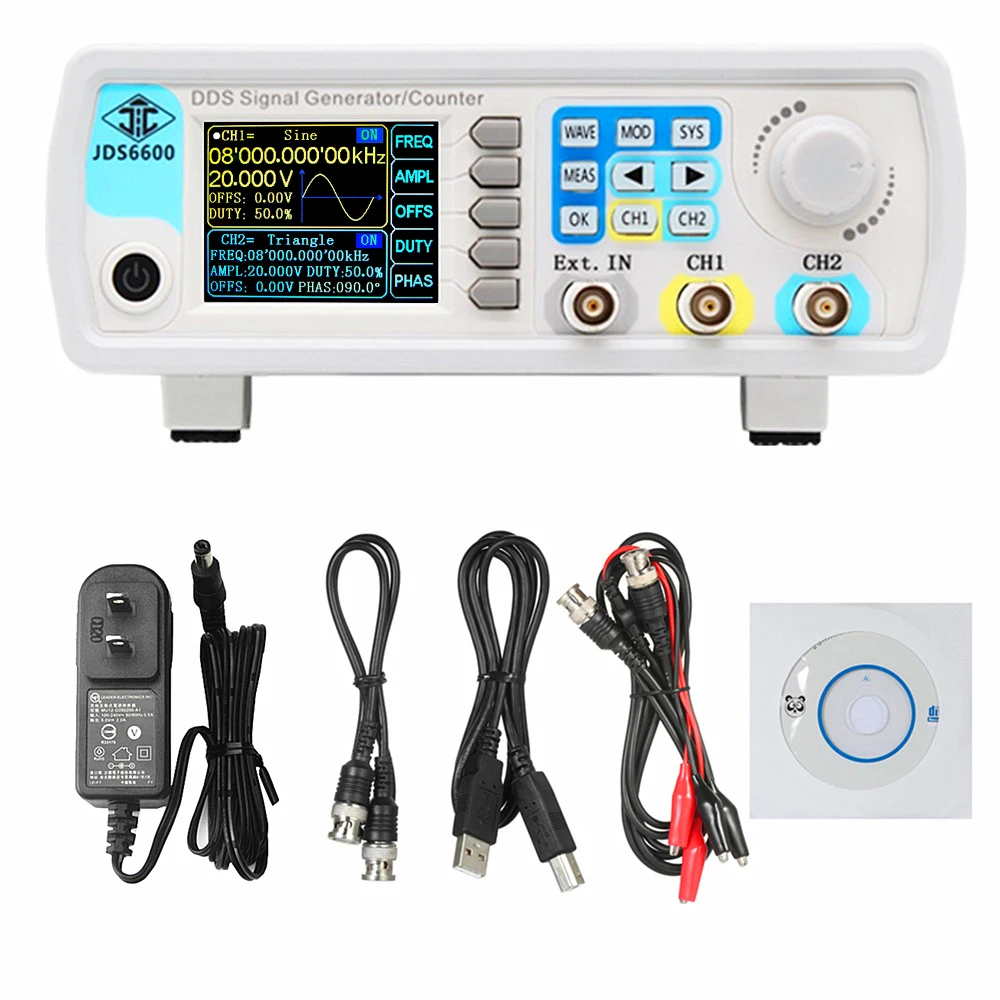

Посылка:

1 * DDS генератор сигналов

1 * CD

1 * Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)

1 * USB кабель для передачи данных

1 * BNC-BNC кабель

2 * Кабель BNC-Clip

1 * Руководство по эксплуатации
