Описание:

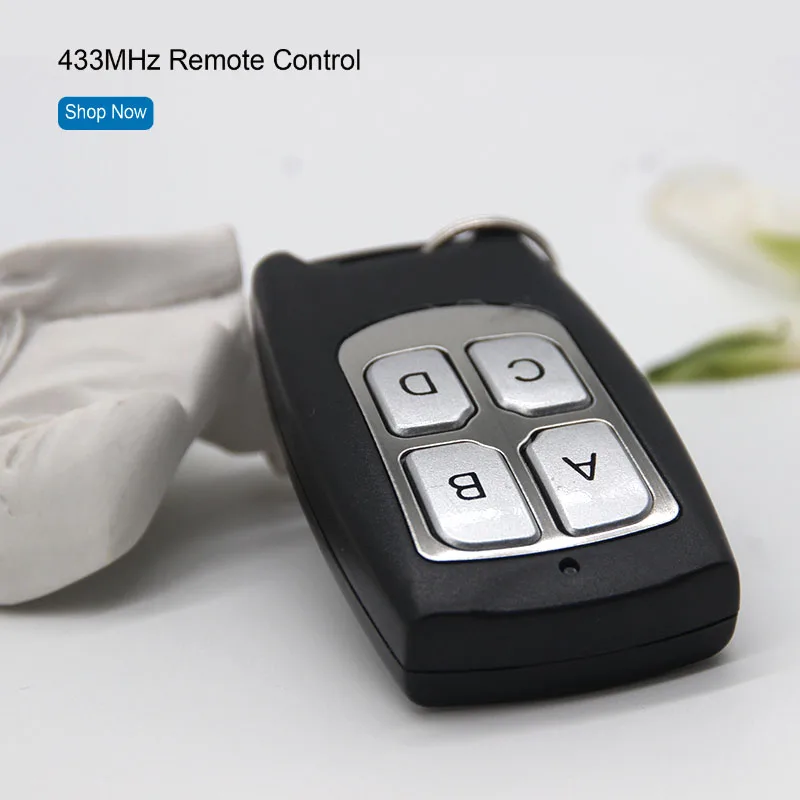

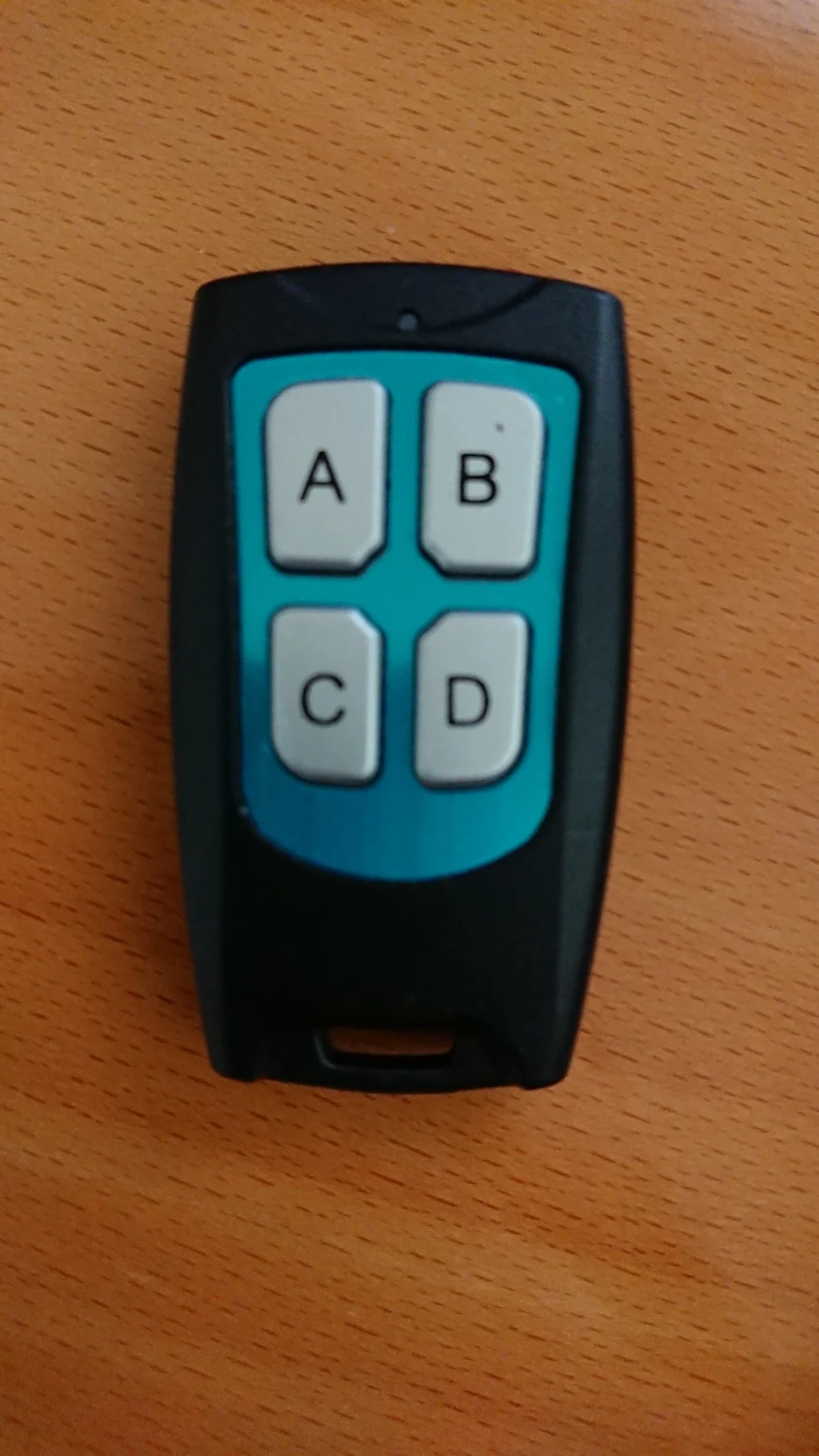

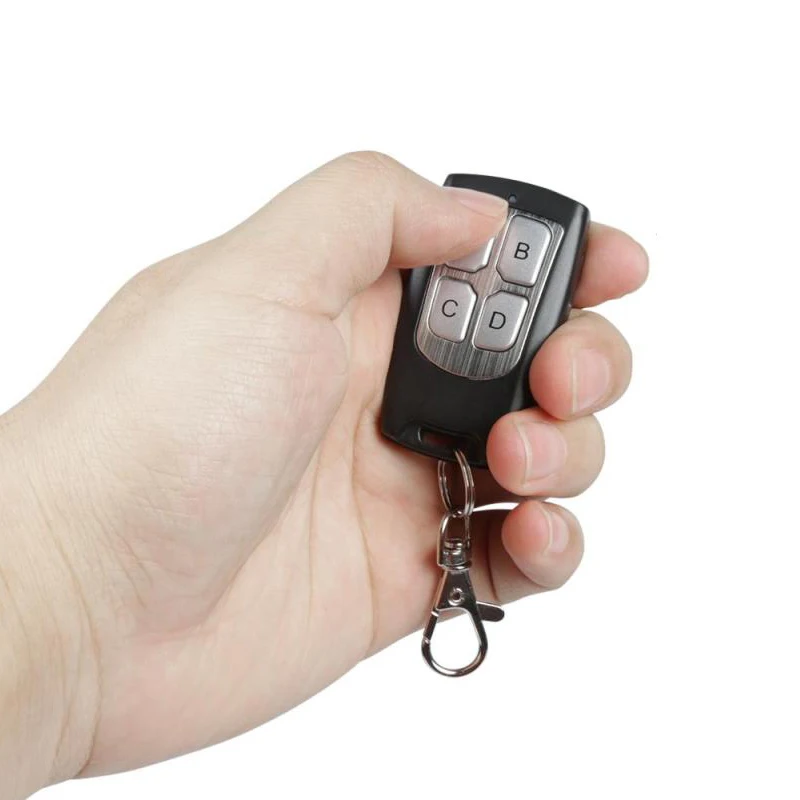

Для передатчика:
Модель: KT19-4
Рабочая частота RF: 433 МГц
Система кодирования: код обучения 1527
Рабочее напряжение: 6 В постоянного тока
Рабочий ток: 15 мА
Система модуляции: ASK
Рабочее расстояние беспроводной связи: 100 м (свободное пространство)
Цвет: черный

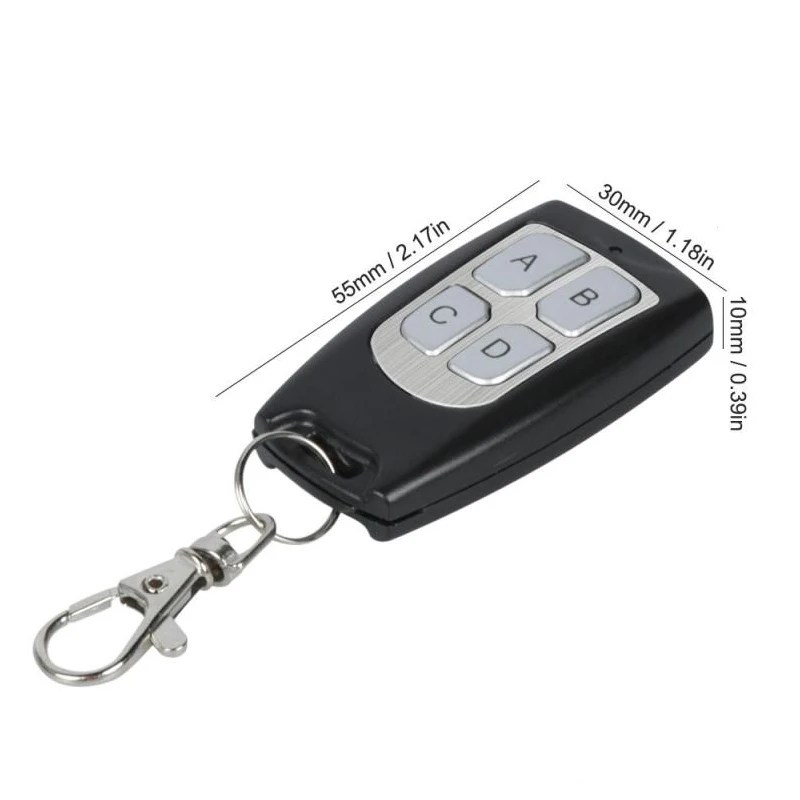

Размер основного элемента: 5,5*3,0*1,5 см/2,17*1,18*0,39 дюйма
Вес основного предмета: 20 г/0,7 унции
Посылка: 6,0*3,5*2,0 м/2,36*1,37 * 0.78in
Вес посылка: 23 г/0,8 унции

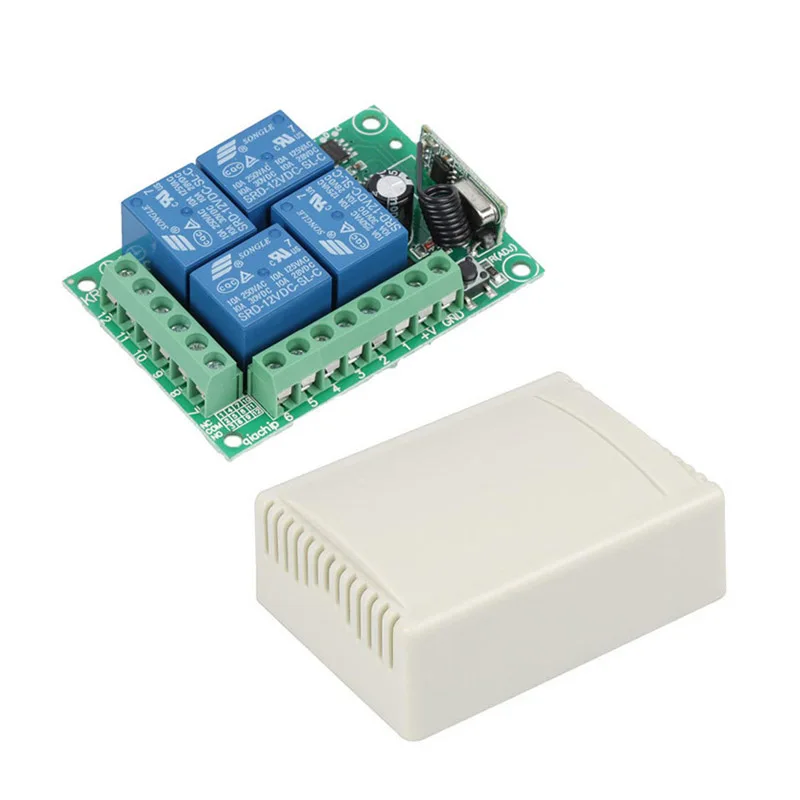

Для приемника:
Модель: KR1204-4
Тип товара: 4-канальный выключатель дистанционного управления
Режим работы RF: ASK Супергетеродинный прием
Режим модуляции: ASK
Режим работы: Мгновенный/Переключение/фиксация и т. д.
Режим соответствия: Интеллектуальный код обучения.
Рабочее напряжение: 12 В постоянного тока
Ток покоя: 5 мА
Частота RF: 433 МГц
Выходной ток: ≤ 10A
Чувствительность приема: >104 дБм
Диапазон дистанционного управления: >50 м (свободное пространство)
Режим вывода: сухой контакт/выход напряжения
Способ проводного подключения: фиксированная стойка проводки

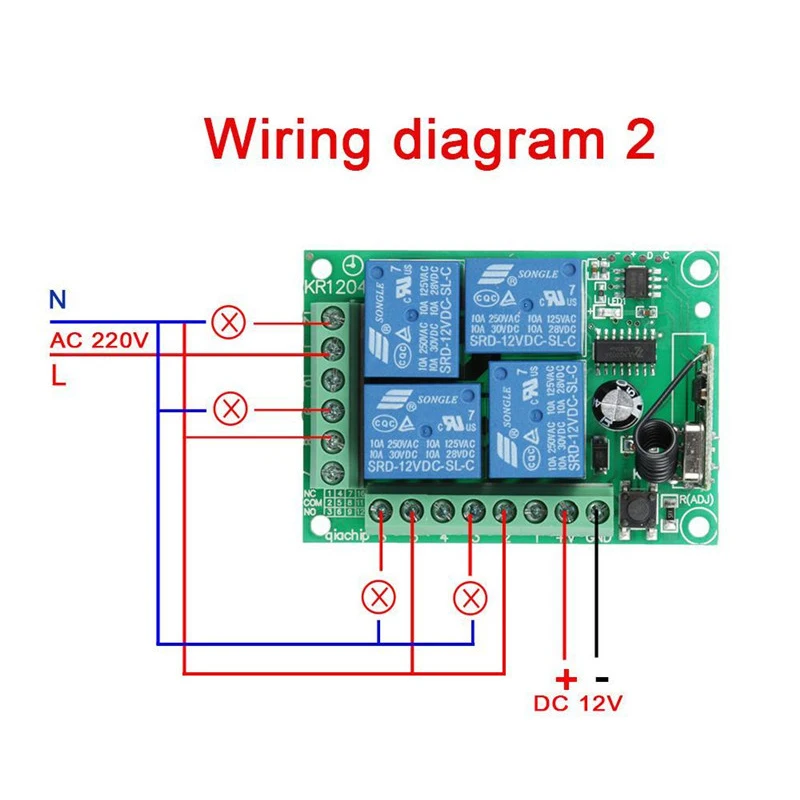

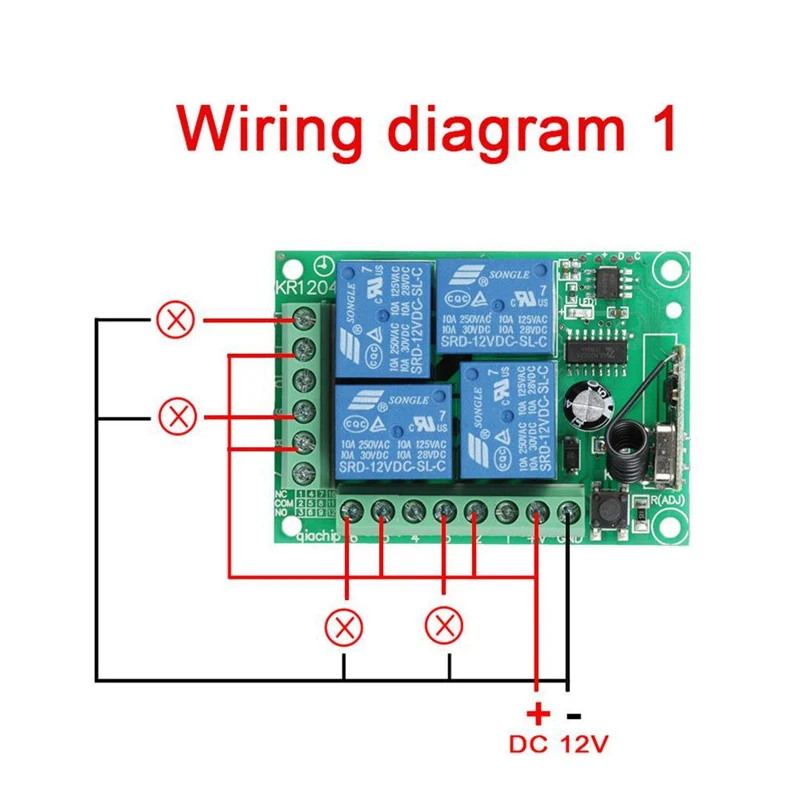

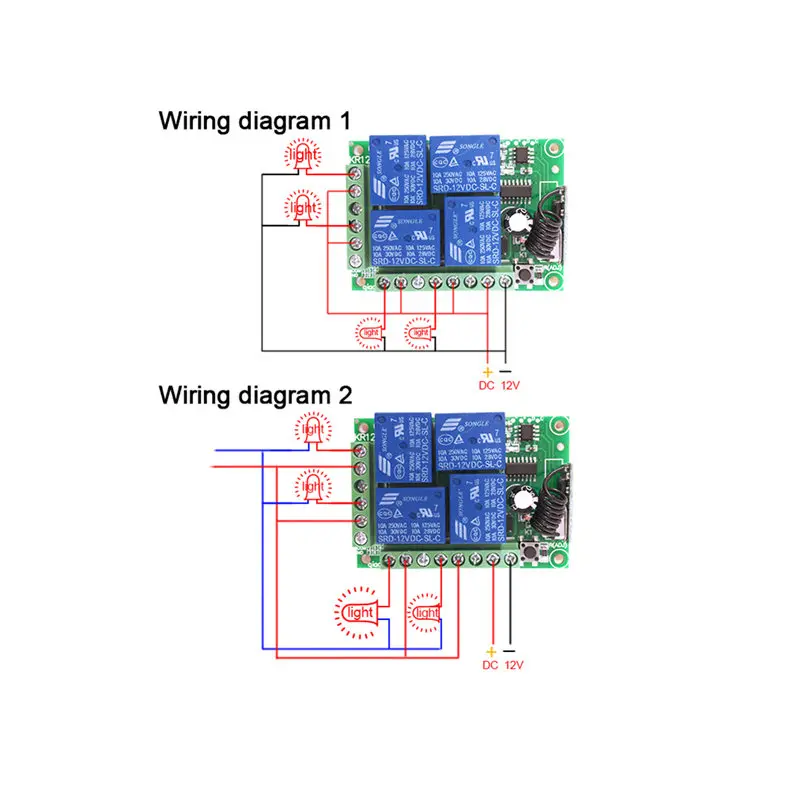

Разъем подключения:
+ V = Положительный полюсный вход
GND = отрицательный полюсный вход
1.KC1 нормально замкнутое реле (NC)
2.KC1 общее реле (COM)
3.KC1 нормальное открытие реле (нет)
4.KC3 нормально закрытое реле (NC)
5.KC3 общее реле (COM)
6.KC3 нормальное открытие реле (нет)
7.KC2 нормально замкнутое реле (NC)
8.KC2 общее реле (COM)
9.KC2 нормальное открытие реле (нет)
10.KC4 нормально замкнутое реле (NC)
11.KC4 общее реле (COM)
12.KC4 нормальное открытое реле (нет)
(Когда реле заряжено, нет и COM подключены).
Цвет: зеленый (печатная плата), белый (внешняя оболочка).

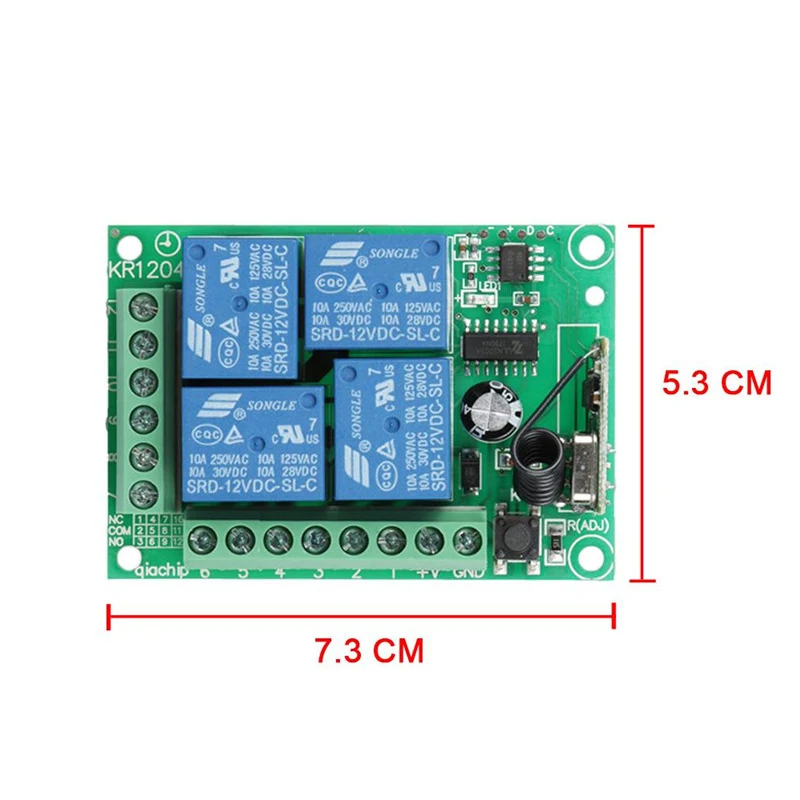

Размер печатной платы: 7,3*5,3*2,5 см
Примечание.
Посылка входят разные товары, потому что вы выбираете разные варианты.
Комплектация 1:
1 шт. * KT19-4 пульт дистанционного управления(Батарея входит в комплект)
Комплектация 2:
1 шт. *KR1204-44-канальный модуль приемника(ВключаетОболочка)
Комплектация 3:
1 шт. * KT19-4 пульт дистанционного управления(Батарея входит в комплект)
1 шт. *KR1204-44-канальный модуль приемника(ВключаетОболочка)
Комплектация 4:
Пульт дистанционного управления 4 шт * KT19-4(Батарея входит в комплект)
1 шт. *KR1204-44-канальный модуль приемника(ВключаетОболочка)

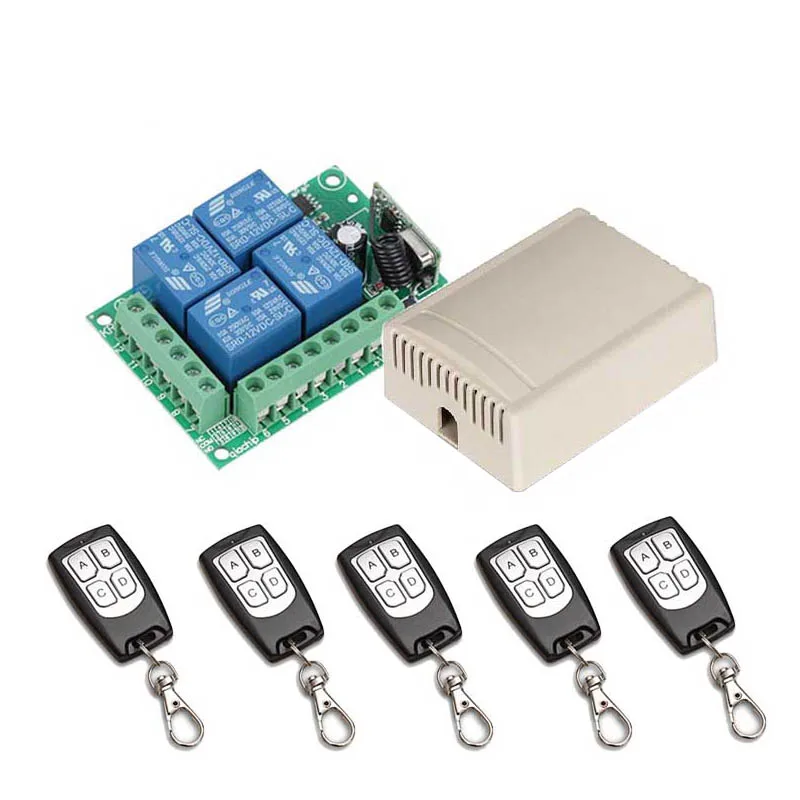

Комплектация 5:
Пульт ДУ 5 шт * KT19-4(Батарея входит в комплект)
1 шт. *KR1204-44-канальный модуль приемника(ВключаетОболочка)
Описание операции:
О режиме работы:
1. Мгновенные очки:Нажмите и удерживайте->On; Отпустите->Off
Продолжайте нажимать одну кнопку, соответствующий канал работает/включен; Отпустите палец стоп/выкл. (4-канальный переключатель (приемник) требуется 4-кнопочный пульт дистанционного управления (передатчик)
2. Переключение/самоблокировка:Нажмите->On; Нажмите еще раз->Off
Нажмите одну кнопку в течение одного раза, соответствующий канал работает/включен; Нажмите ту же кнопку еще раз, чтобы остановить/выключить. (Для 4-канального переключателя (приемника) требуется 4-кнопочный пульт дистанционного управления (передатчик).
3. Защелка/межблокировка:Нажмите->on; Нажмите другую кнопку->Off
Нажмите одну кнопку в течение одного раза, соответствующий канал работает/ВКЛ; Нажмите другую кнопку-стоп/выкл (в то же время работает другой соответствующий канал). (4-канальный переключатель (приемник) требует 4 кнопок дистанционного управления (передатчик).
Настройка рабочего режима:

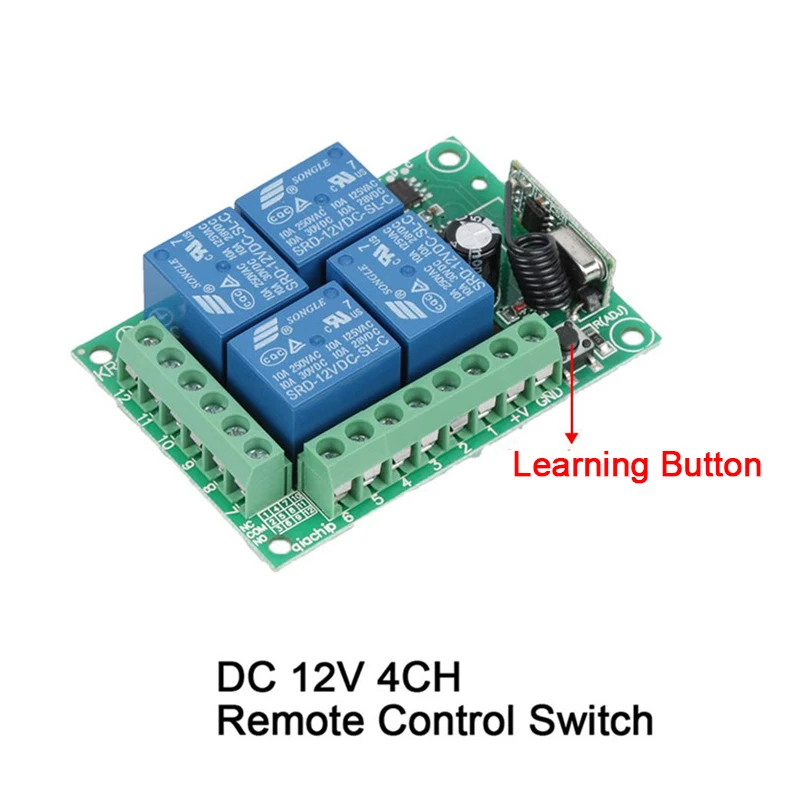

1. Мгновенный режим:Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, трехкратная сигнализация СВЕТОДИОДНЫЙ ным индикатором пульта дистанционного управления означает успешную настройку мгновенного режима.
2. Режим переключения:Нажмите два раза кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, тремя сигналами с помощью светодиода дистанционного управления означает успешную настройку режима переключения.
3. Режим блокировки:Нажмите кнопку обучения на плате приемника три раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, тремя сигналами светодиодный-Индикатору пульта дистанционного управления означает успешную настройку режима блокировки (первая кнопка означает ВКЛ, вторая-выкл).
4.2CH мгновенный + 2CH переключатель:Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, трехкратная сигнализация СВЕТОДИОДНЫЙ ным индикатором пульта дистанционного управления означает успешную настройку.
5. 2 канала мгновенно + 2 канала с фиксацией:Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, трехкратная сигнализация СВЕТОДИОДНЫЙ ным индикатором пульта дистанционного управления означает успешную настройку.
6. 2-канальный переключатель + 2-канальный защелкивающийся:Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, трехкратная сигнализация СВЕТОДИОДНЫЙ ным индикатором пульта дистанционного управления означает успешную настройку.
7. 2 канала фиксации + 2 канала фиксации:Семь раз нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, трехкратная сигнализация СВЕТОДИОДНЫЙ ным индикатором пульта дистанционного управления означает успешную настройку.
8. Удаление существующих данных пультов дистанционного управления:Нажав кнопку обучения на плате приемника восемь раз, светодиодный индикатор на плате приемника мигнет восемь раз, это означает, что существующие пульты дистанционного управления успешно удалены.
