32 дюйма 1920x1080 LCD P320HVN01.0 P320HVN01.1 USB RF плата контроллера T.V56.03 с платой питания для подсветки MP118TFL32

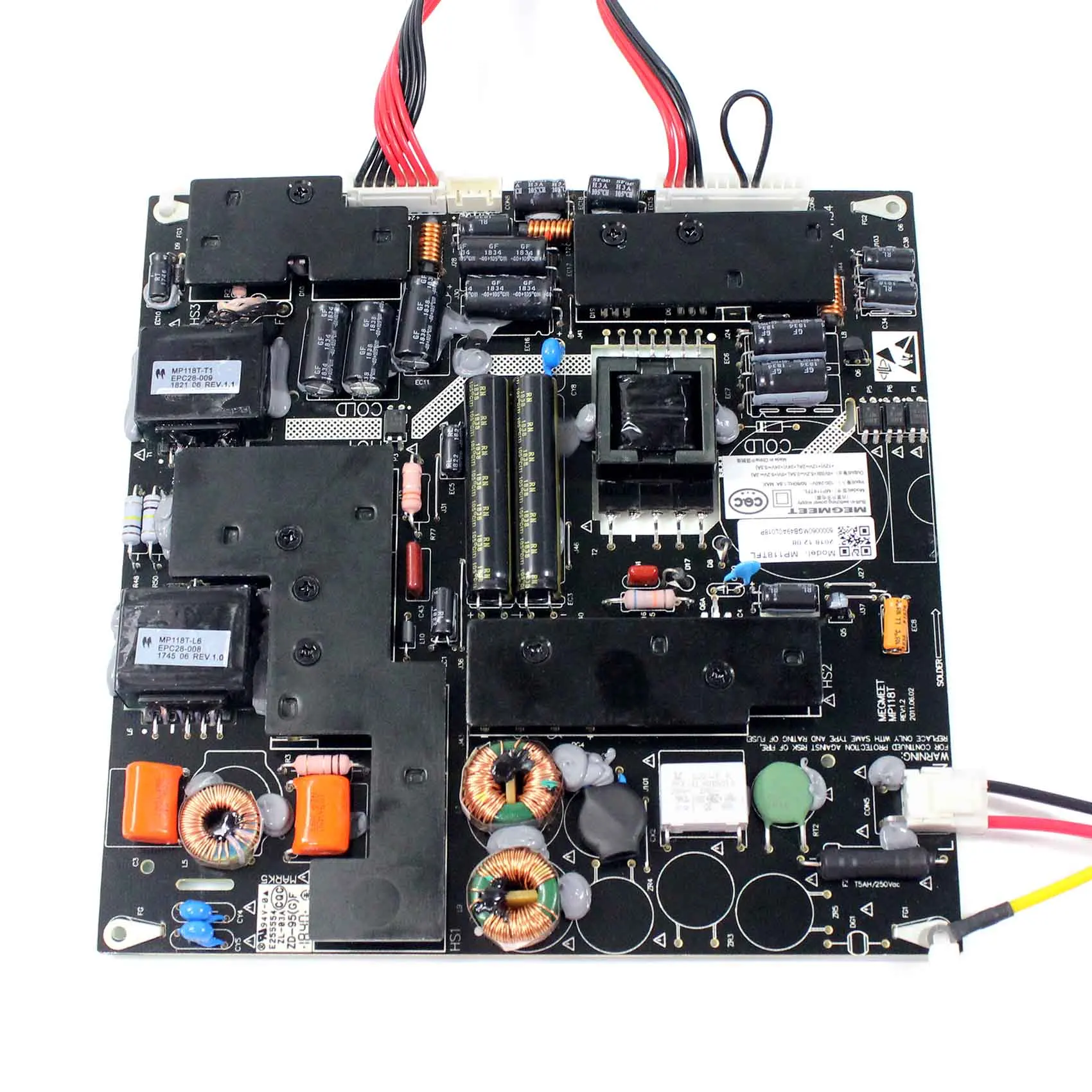

Плата питания для подсветки:

Диапазон входного напряжения: от 90 до 264Vac

Диапазон нормального напряжения: от 100 до 240 В переменного тока

Частотный диапазон: 50 Гц/60 Гц ± 5%

Максимальный входной ток переменного тока: 1,8 Amax при полной нагрузке

Пусковой ток (Холодный старт): 50Atyp пик, 120 В переменного тока; 100Atyp пик, 220 В переменного тока

Эффективность (полная нагрузка): 78% мин при 90Vac; 83% мин при 220Vac Typ.

Ток утечки: менее 0,5 мА, 240 В переменного тока

В режиме ожидания Мощность Потребляемая мощность:≦1,0 Вт; 240 В переменного тока/50 Гц вход, + 5.2VSB выход

Current_50mA

Входной предохранитель: T5.0AH/250Vac

Выходное напряжение и регулирование тока:

+ 5.2VSB 0.01A/0.5A/1.0A(Мин/скорость/Пиковый ток)

+ 5,2 V  0.2A/2.0A/2.5A(Мин/скорость/Пиковый ток)

+ 12V  0.1A/2.0A/3.0A(Мин/скорость/Пиковый ток)

+ 24V  0.1A/3.3A/4.0A(Мин/скорость/Пиковый ток)

Размер платы: 180 мм x 180 мм x 11 мм

Вес: 340 г

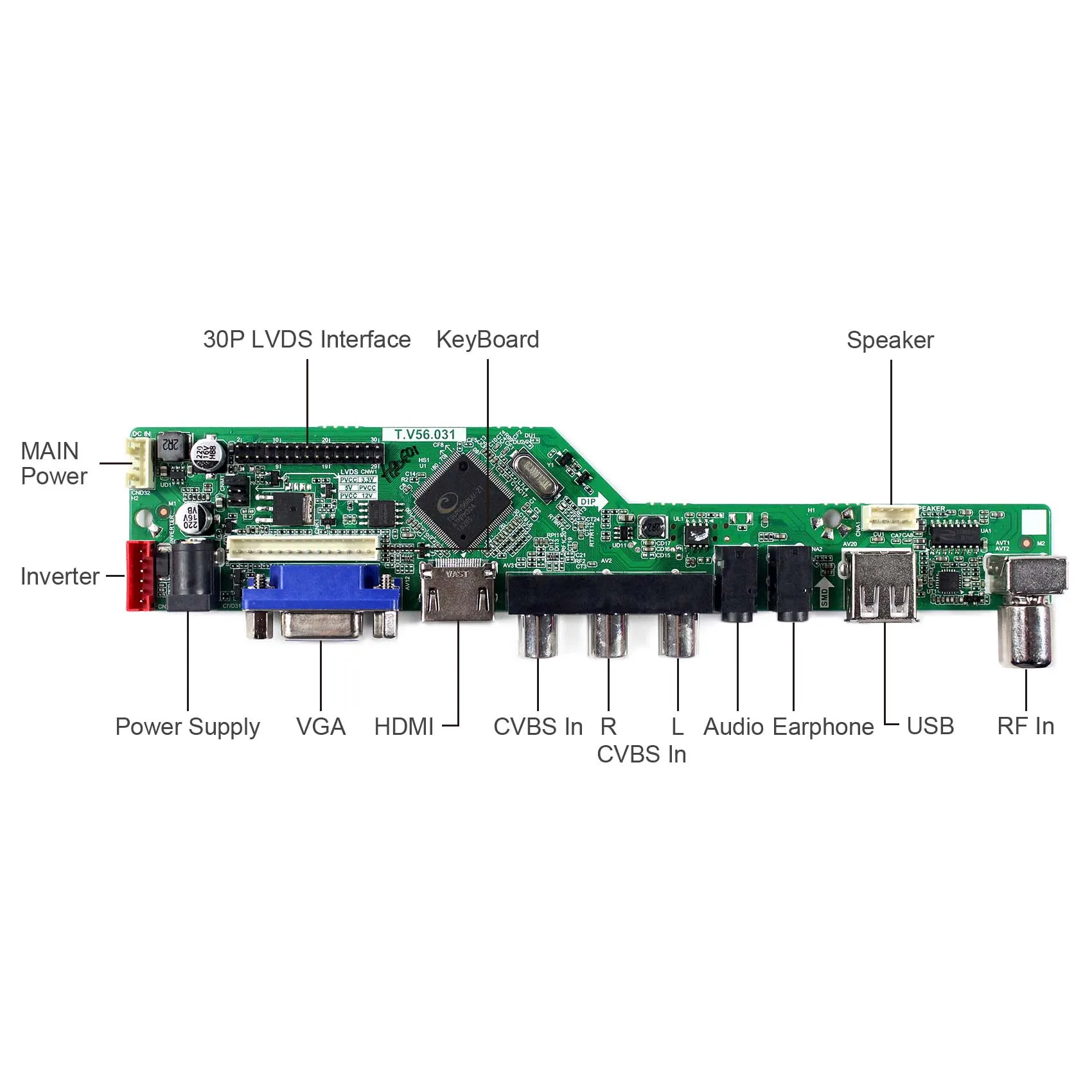

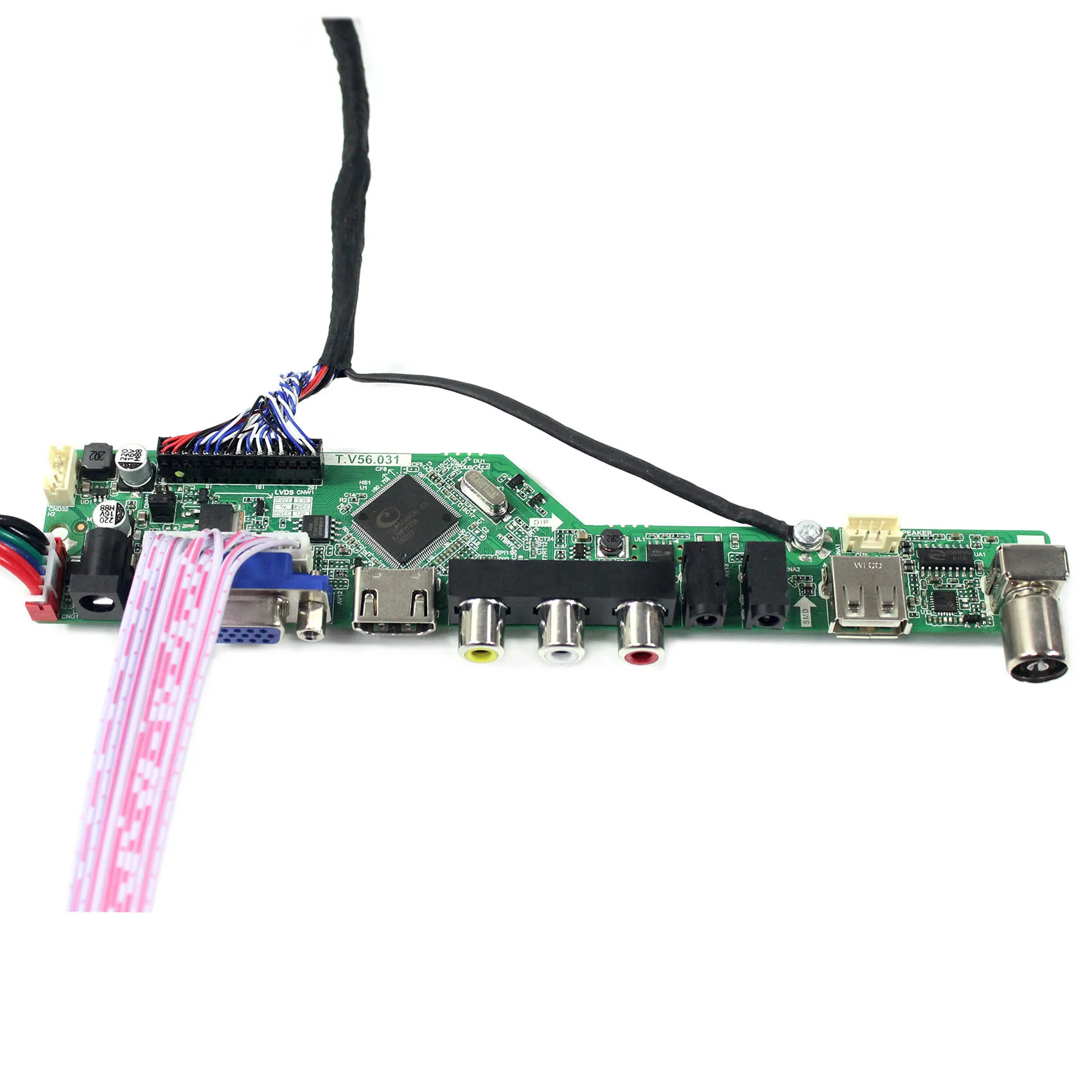

ЖК-дисплей плата контроллера:

HDMI VGA AV USB RF LCD плата работает для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

HDMI порт Поддержка порта преобразования аудио совместим с HDMI 1,3/1,4,HDCP 1,2

USB Поддержка видео

AV совместим с PAL и NTSC

Видео вход: HDMI VGA AV USB RF

Аудио вход: HDMI PC-Audio

Аудиовыход: разъем динамика

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 188 мм x 43 мм x 17 мм

Совместимость работы с:

32 дюйма 1920x1080

P320HVN01.0 P320HVN01.1

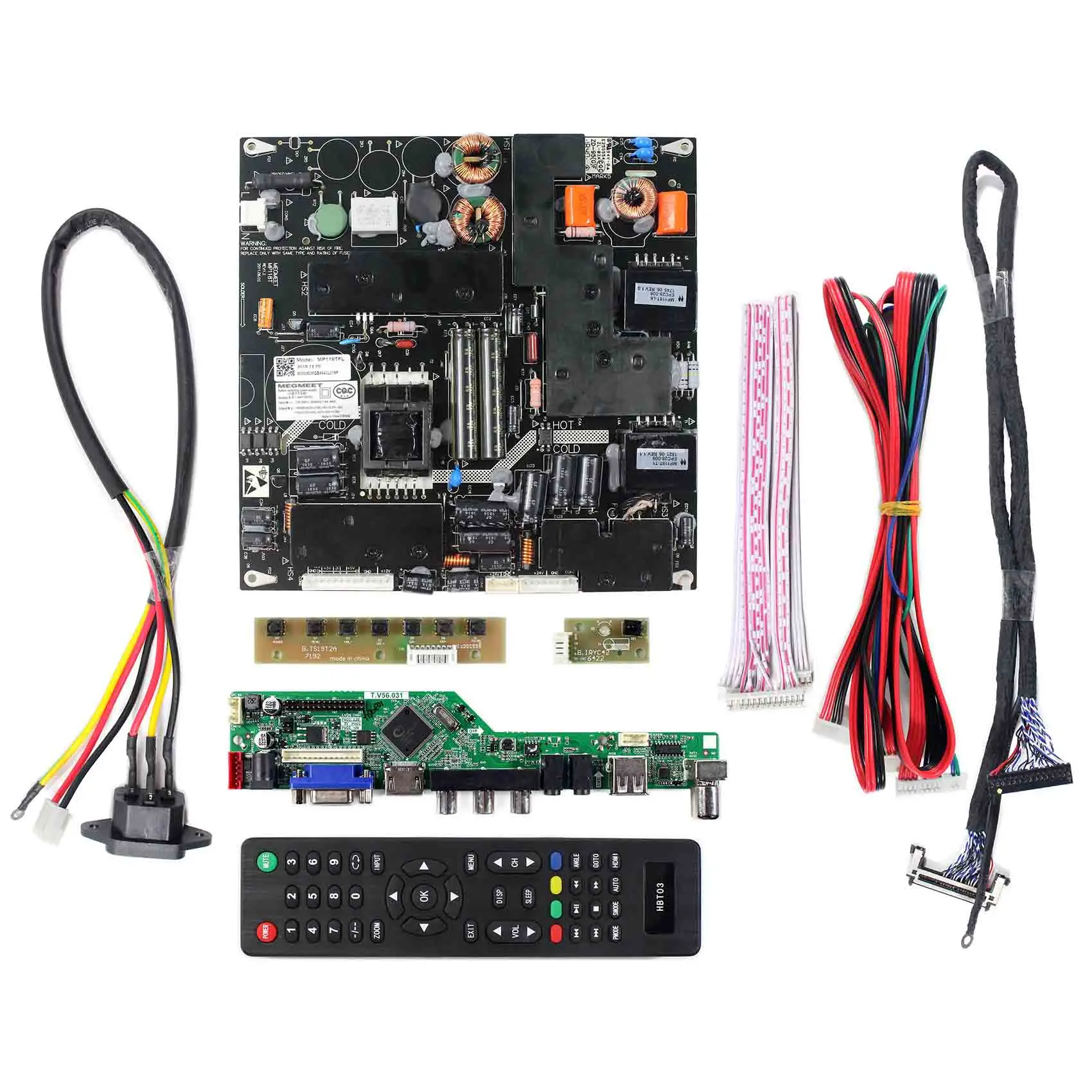

Упаковочный лист:

1 × плата питания для подсветки MP118TFL32

1 × HDMI VGA AV USB RF LCD плата контроллера T.V56.03

1 × Кабель низковольтной дифференциальной передачи сигналов

1 × соединительный кабель

1 × кабель питания

1 × Клавиатура с кабелем

1 × Пульт дистанционного управления (батарея в комплект не входит)

Установка и техобслуживания:

1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

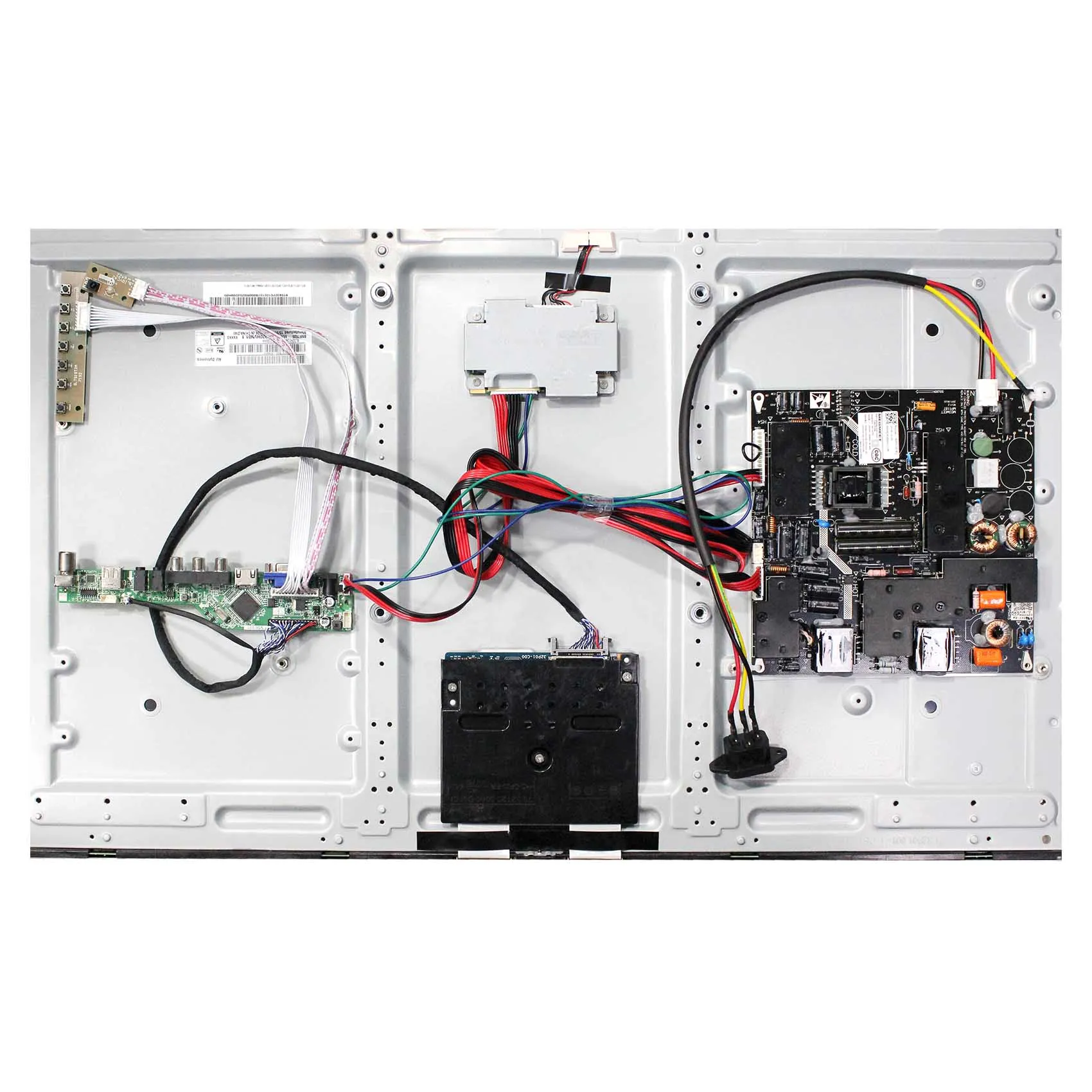

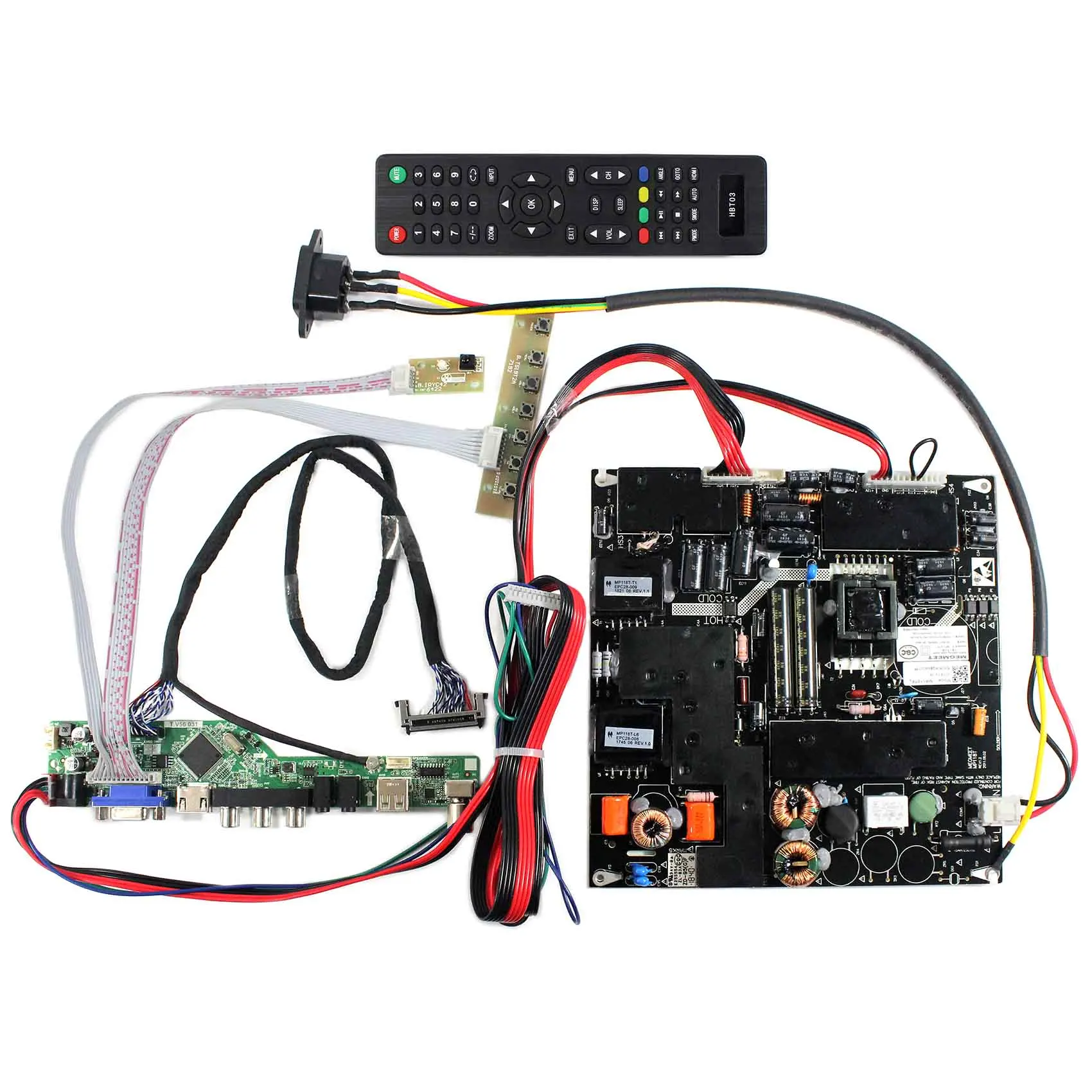

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

A.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Идентификационная метка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо за заказ.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
