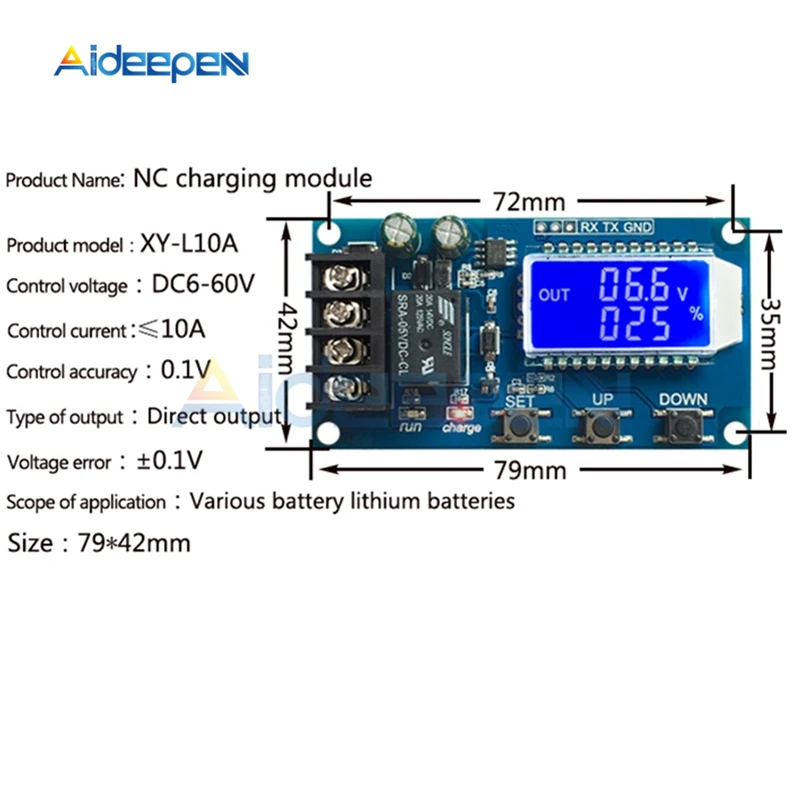

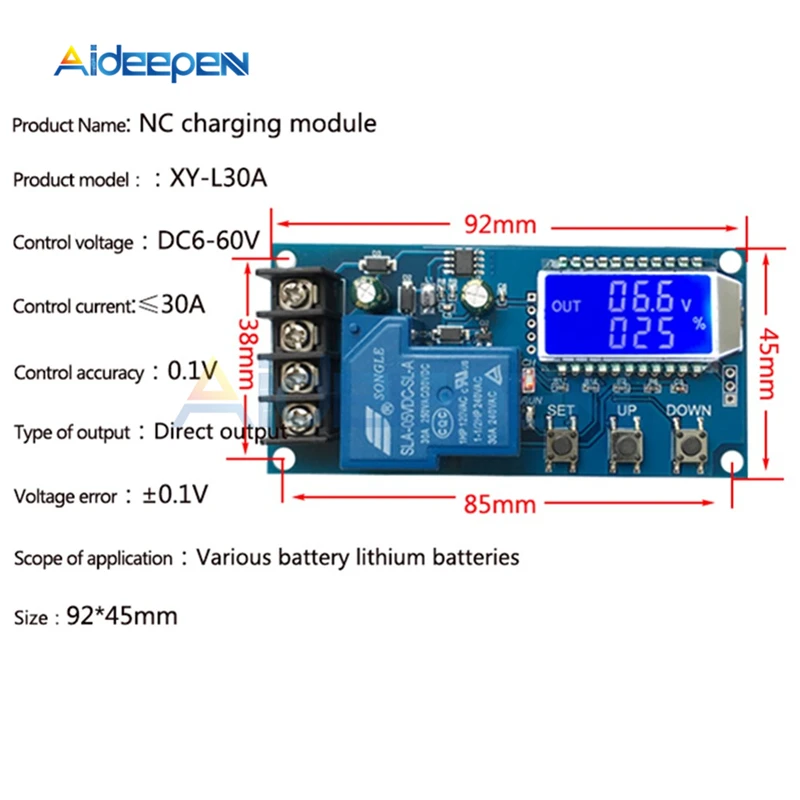

Модуль управления зарядным устройством для свинцово-кислотных литиевых аккумуляторов 20a 30A 6-60 в, автоматический контроль зарядки, защита от перезарядки, плата управления

1. Поддержка свинцово-кислотных аккумуляторов и актерских аккумуляторов, диапазон напряжения: 6 В ~ 60 В;

2. Может отображать напряжение, процент батареи, время зарядки одновременно через ЖК-дисплей;

3. Функция очень мощная, реализует автоматическое управление зарядкой,

Время контроля заряда, также может настроить и загружать соответствующий параметр через последовательный порт;

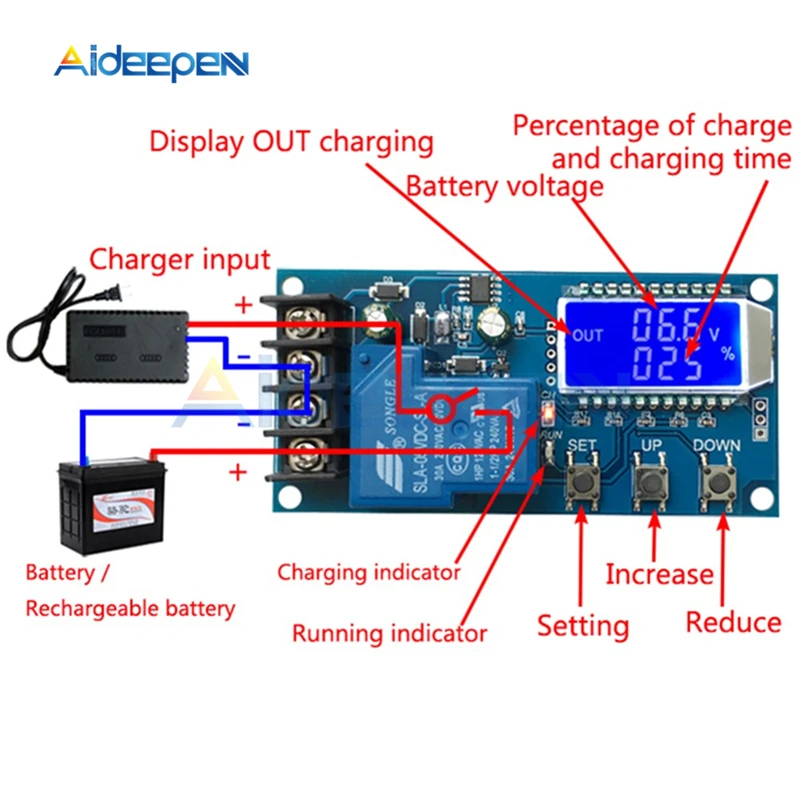

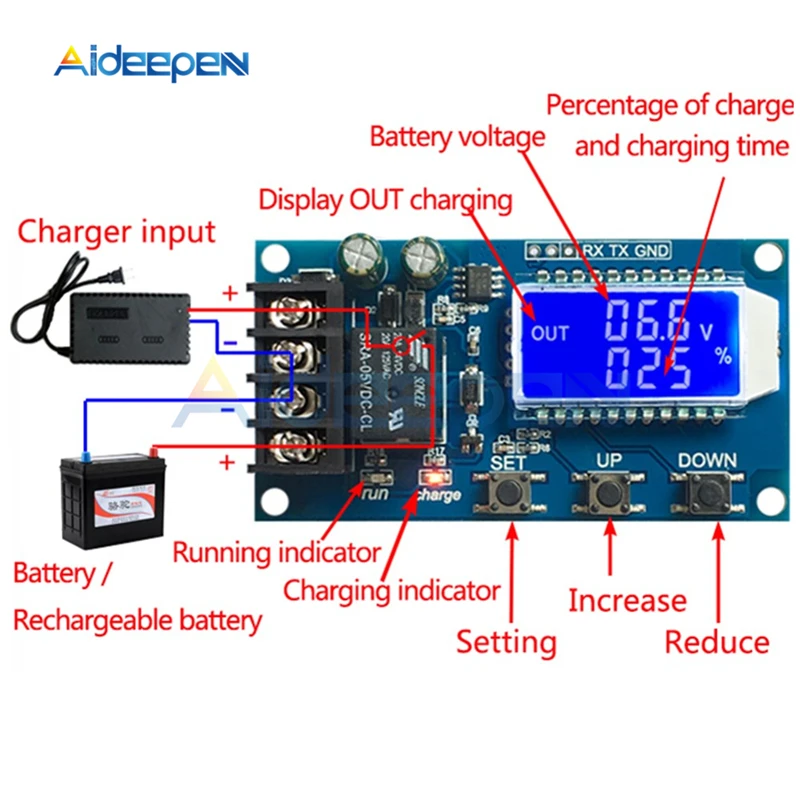

Установив volt-HI:'UP' volt-LI:'dn'; Когда напряжение батареи ниже Вольт-LI:'dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: «вверх», реле diconnected и автоматическая зарядка завершена один раз;

2.Функция контроля времени зарядки:

Как включить функцию контроля времени?

После ввода набора параметров установите параметр op без нуля, затем включите функцию контроля времени, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;

После открытия функции контроля времени (ОПНе равен нулю), когда напряжение батареи ниже-LI'Dn', Зарядное устройство начало заряжать аккумулятор, система начала работать с часами; Во время синхронизации напряжение батареи ≥ Вольт-привет«Up», Отключение реле; ЕслиОПВремя вверх, напряжение батареи по-прежнему ниже Вольт-LI'Dn', Реле держит проводимость, автоматически закрывает функцию контроля времени зарядки и мигаетH:ERЧтобы напомнить пользователю, настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.

3.Функция загрузки серийных данных и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров

UART:115200,8,1

Cmd

Func

На

Реле позволяют открывать

Скидка

Реле отключено для открытия

Старт

Запуск загрузки данных

Стоп

Остановка загрузки данных

Чтение

Прочитайте настройки param

Dw10.0

Набор Вольт-ли: 'dn'

Up20.0

Набор Вольт-привет: "вверх"

Xx: xx

Установите время зарядки OP

00:00 время остановки зарядки

Формат сообщения для загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%,00:10,OP

Настройка параметров

A) нажмите и удерживайтеНаборКлюч для входа в интерфейс настройки;

Б) переключите параметры, которые вы хотите установить коротким нажатиемНабор;

В) после выбора параметров, может быть установленВверх/внизКлюч для поддержки короткого нажатия, длительное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);

D) после установки всех параметров нажмите кнопку «set» для выхода и сохранения;

Описание ключевой функции:

В интерфейсе Run (основной интерфейс):

Короткий прессНаборКнопка для отображения текущего набора параметров; Короткое нажатиеВверхКнопка, переключение отображения заряда и время зарядки;

Короткий прессВнизКнопка, выберите включение/выключение реле, если реле может быть закрыто, покажет «выключение» в качестве напоминания;

Длинный прессВверхКнопка, переключатель низкого уровня мощности

ВКЛ.: без работы в течение 10 минут выключите подсветку

Выключение: подсветка Всегда яркая

Длинный прессНаборНажмите кнопку, введите настройки параметров.

Расчет процентного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)

Дополнительные функции

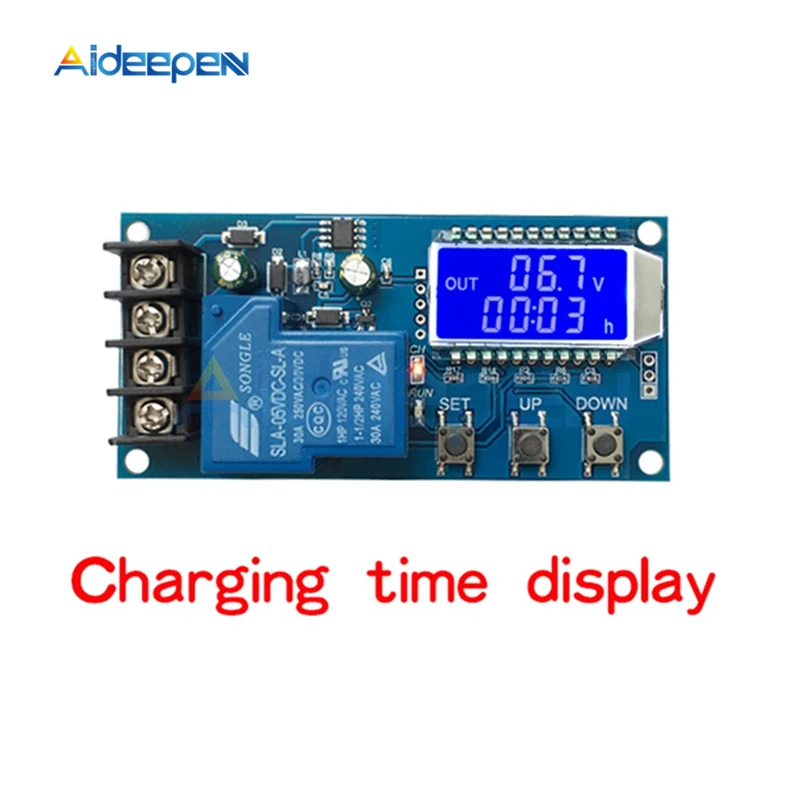

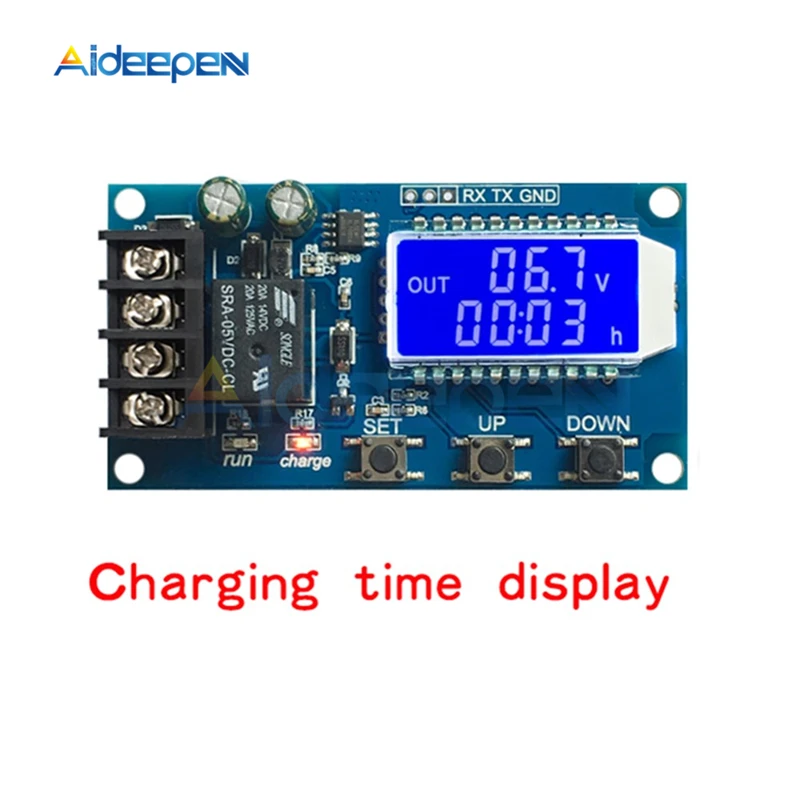

A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс отображения времени входа, время зарядки мигающего дисплея, А затем откройте интерфейс отображения времени выхода или следующую зарядку (проводимость реле), когда она пустая;

B) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-лиDn≥ Вольт-приветВверх, Система будет мигать"ERR"Как напоминание;

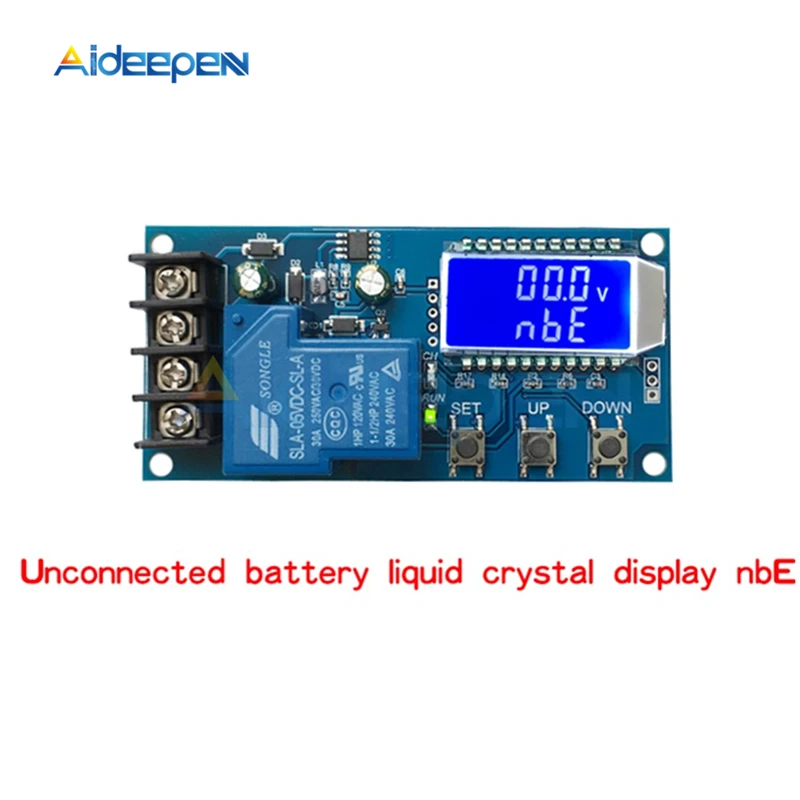

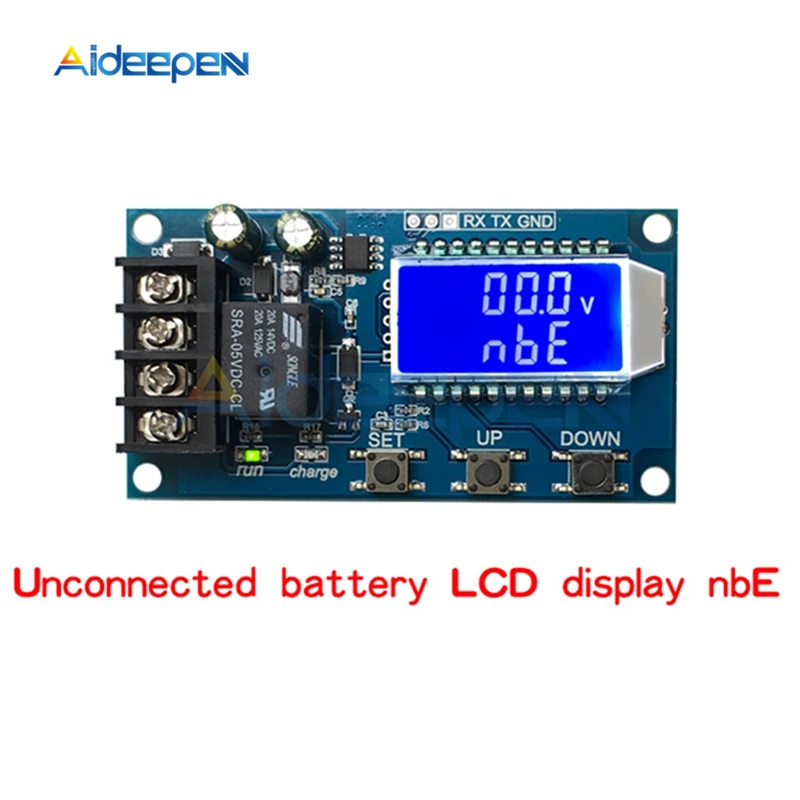

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если он не подключен к батарее, система будет показана в нисходящей ссылке"NbE"Как напоминание

Анализ общих сбоев

В: сколько подходит для использования на уровне V? Сколько напряжения в этот модуль подходит?

Ответ: этот раздел подходит для минимального 6 в, самого высокого диапазона напряжения 60 в, максимального уровня расходов 48 В, потому что аккумулятор 48 в полон электричества в 60 в, И затем высокая температура, если ваш аккумулятор выше 48 в, пожалуйста, выберите другой раздел.

В: мощность следующих электрических приборов сломалась! СВЕТОДИОДНЫЙ мигающий свет?

О: это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, чтобы привести к тому, что питание немедленно достигнет предела напряжения, отключения Реле, отключения, напряжение и быстро вниз до низкого напряжения, и начал перезаряжать, цикл, На данный момент вы хотите, чтобы уменьшить зарядный ток никель-металл-только линия, как правило, зарядный ток никель-металл-это емкость аккумулятора очень 1 до 1,5, как, например, 20AH аккумулятор зарядный ток никель-металл-как правило, около 2-3a! Обратите внимание, что Большая зарядка вызовет ускоренное старение батареи, ударные комплекты и даже Взрывы!

В: какой режим управления? Могу ли я автоматически заряжать? Можно ли использовать боковую зарядку? Могу ли я ограничиться потоком?

Ответ: это контроль напряжения, например, набор предел напряжения 12,0 V, напряжение до 14,5 V, напряжение заряда до 14,5 в эту стоимость в счете-фактуре, отключение питания, напряжение вниз до 12,0 в реле закрыто и начать зарядку, может быть заполнено стороной, режим управления напряжением только для выключения и открытия, Не может ограничивать поток, зарядный ток полностью зависит от вашего зарядного устройства!

В: входное напряжение 12 В может или не может заряжать аккумулятор 24 В или 48 В может заряжать аккумулятор 12 В?

A: Это простой контроллер напряжения, только играющий роль переключателя, не может переключаться на заряд батареи, поэтому вы хотите дать какой заряд батареи, чтобы быть готовым, какой тип зарядного устройства! Это необходимо!
