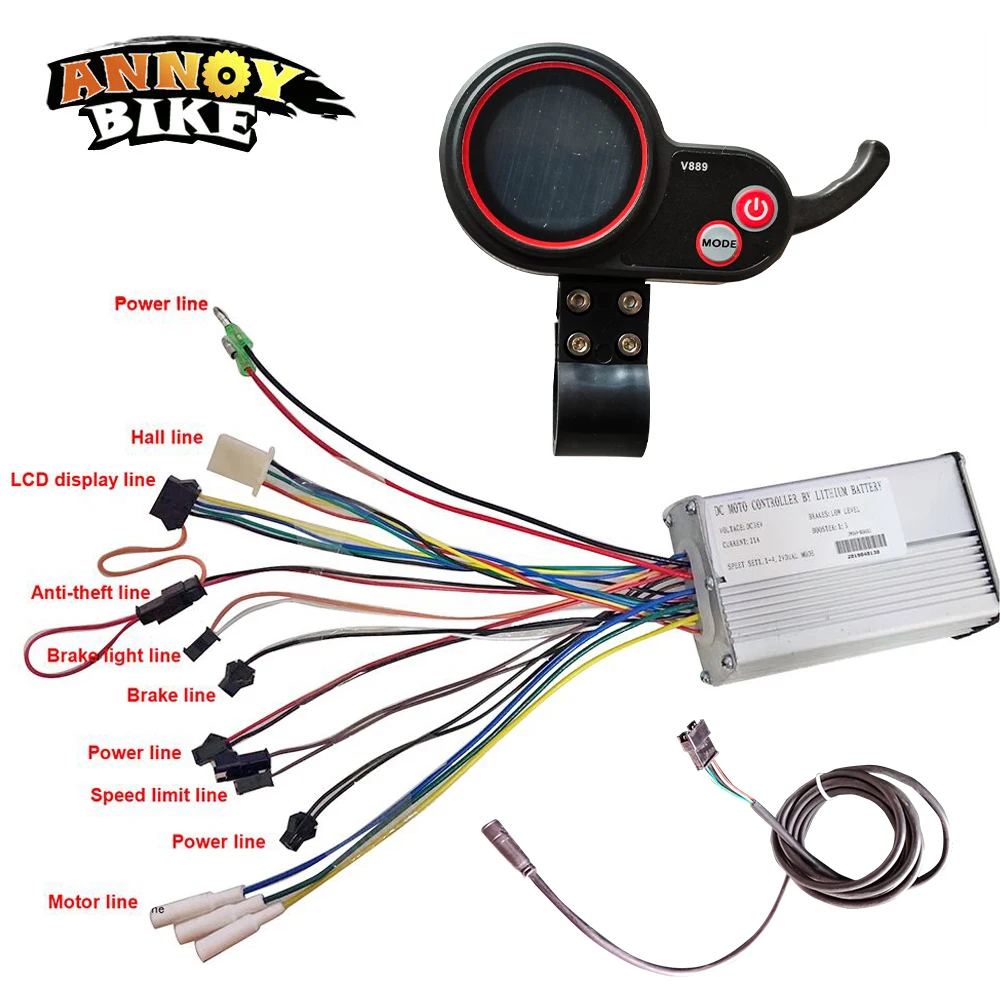

Контроллер и ЖК-дисплей в комплекте, для 10 дюймов, 36 В, 350 Вт, 500 Вт, 48 В, 500 Вт, 800 Вт, 1000 Вт

1) 36V 48V источника питания

2) Номинальный рабочий ток 10 мА

3) Максимальный рабочий ток счетчика-30 мА

4) ток утечки выключения <1uA

5) контроллер питания терминала рабочего тока 50мА

6) Рабочая температура: -18 ~ 65 °C

7) Температура хранения: -30 ~ 80 °C

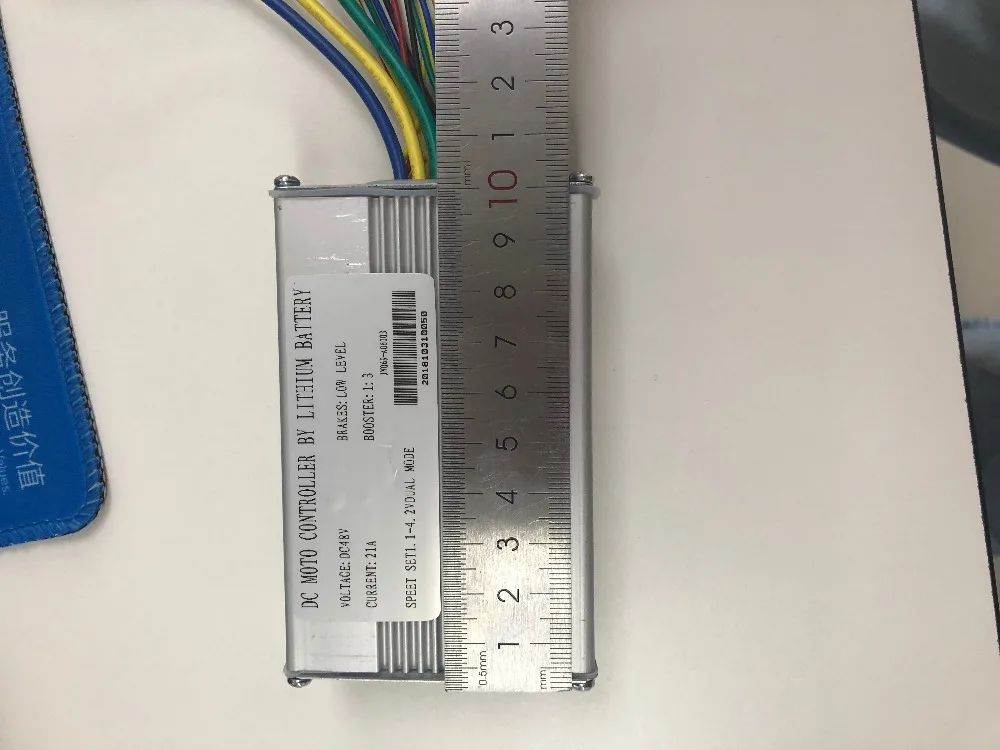

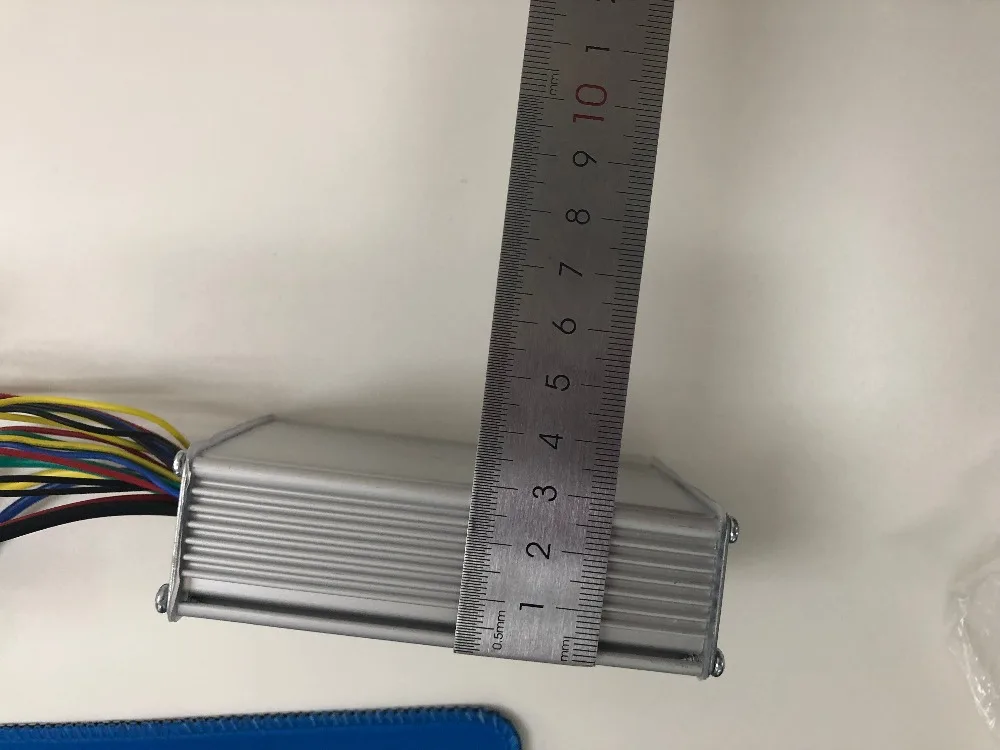

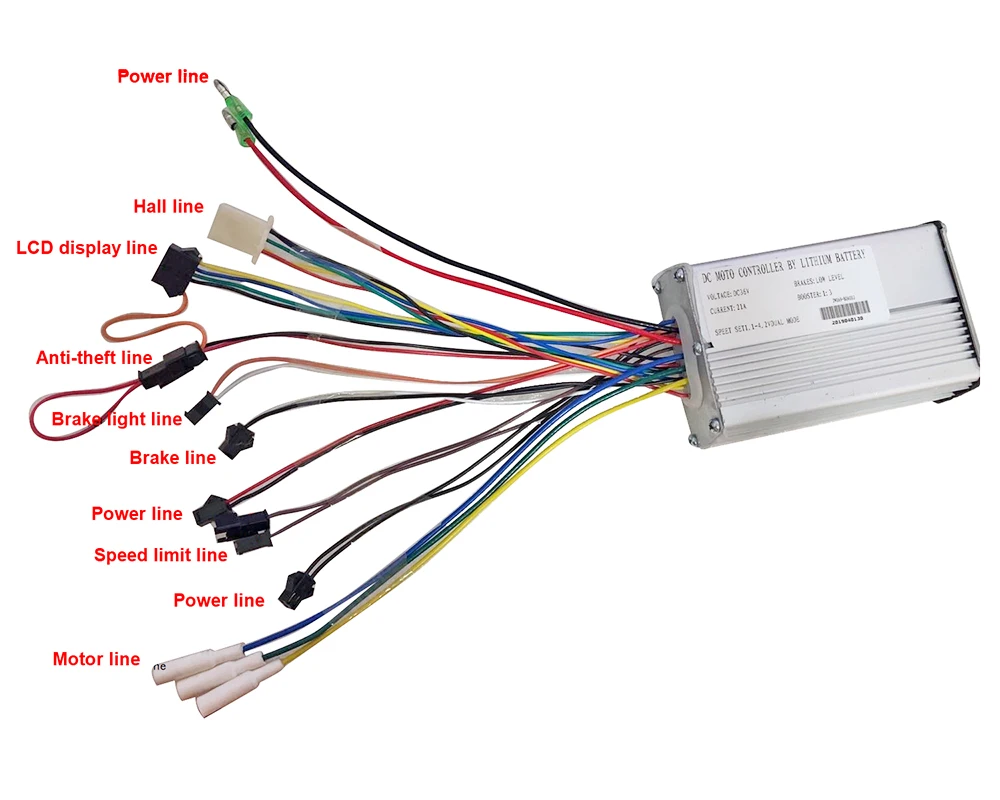

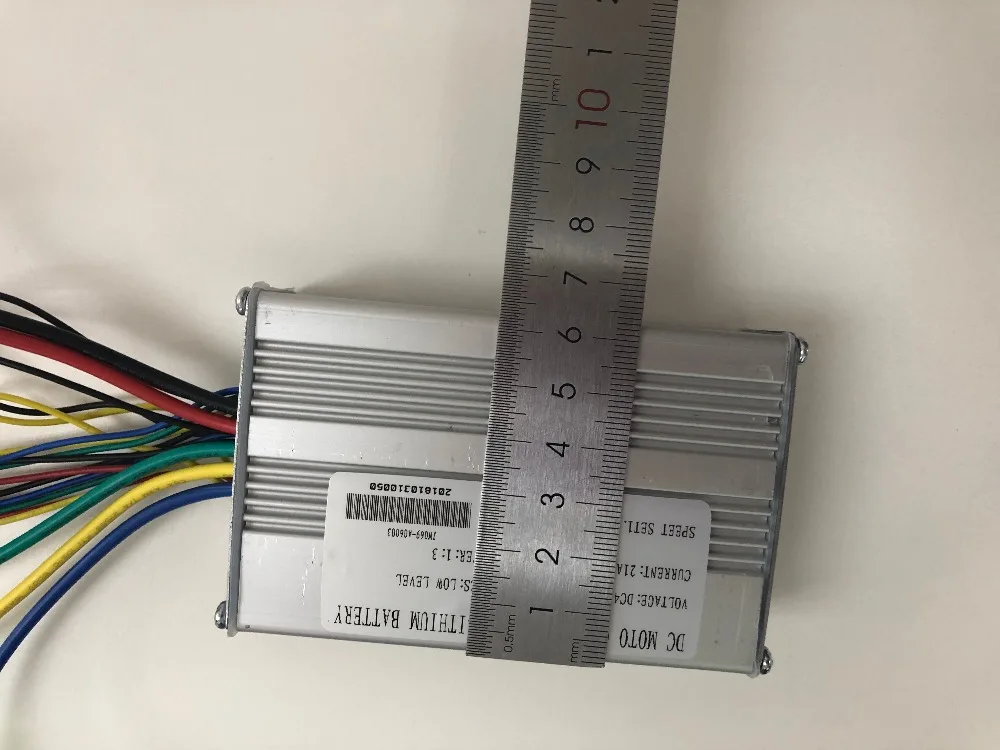

1 * контроллер

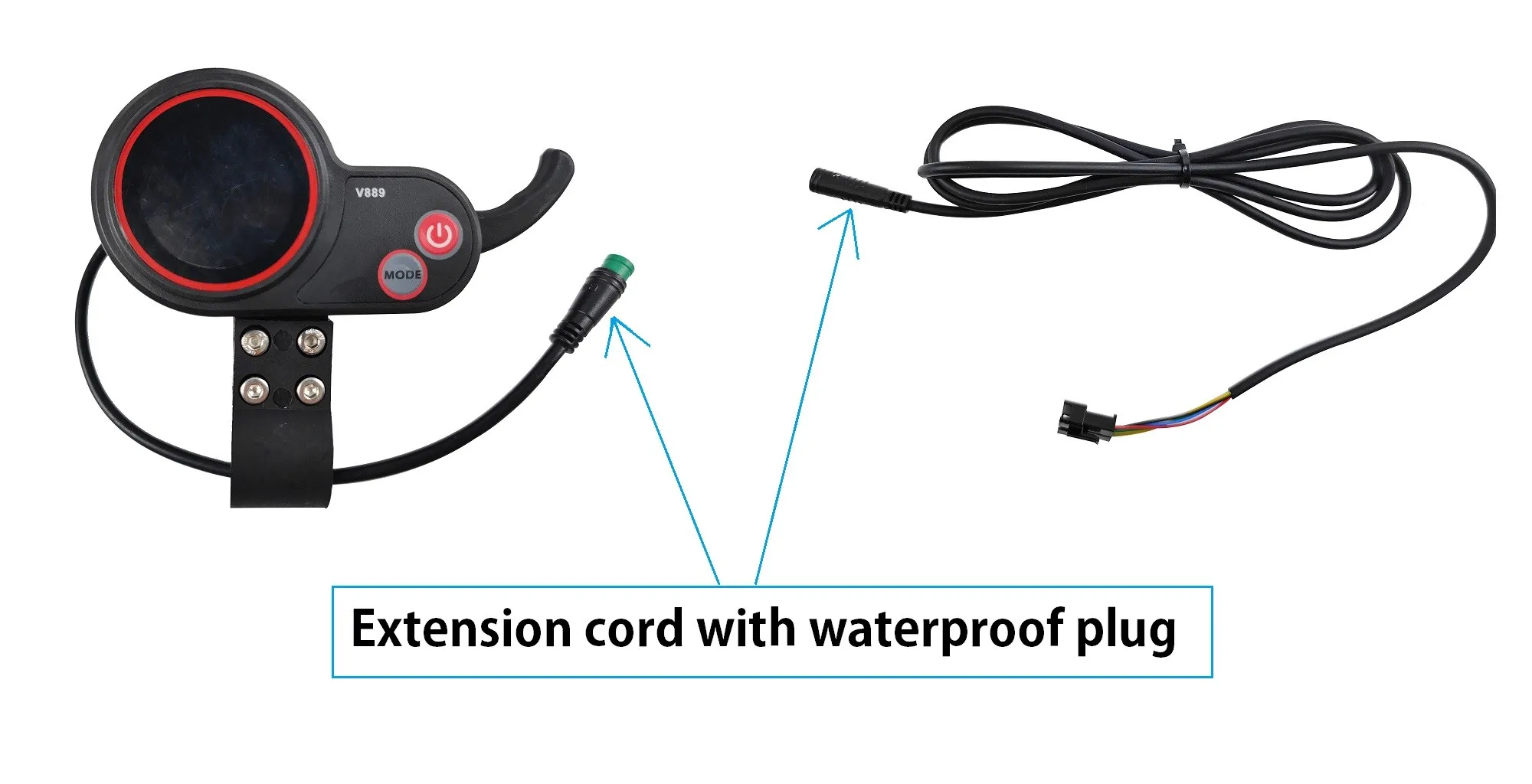

1 * ЖК-дисплей

Внешний вид и материал:

Внешний корпус изделия-АБС, прозрачное окно жидкого кристалла-акрил.

Введение продукта:

1) Принять коммуникационная плата интерфейса UART протокол.

2) индикация скорости: текущая скорость вождения отображается в режиме реального времени.

3) индикатор заряда батареи: Текущий уровень заряда батареи отображается в режиме реального времени.

4) Яркость подсветки: она может быть выбрана в соответствии с привычками клиента. Уровень 1-самый темный, а уровень 3-самый яркий.

5) время езды на велосипеде: Отображение времени езды в режиме реального времени.

6) индикация пробега: он может отображать накопленный пробег ODO, одиночный пробег поездки.

7) режим передачи: шестерня имеет 1 шестерню, 2 шестерни s, 3 режима передачи, 1 Шестерня является самой медленной и 3 шестерни является самой быстрой.

8) индикация километра: км/ч км в час.

9) Настройка параметров: различные параметры могут быть заданы через интерфейс настройки, включая положение шестерни, диаметр колеса, ограничение скорости и так далее.

10) запрос кода ошибки: см. Определение кода ошибки.

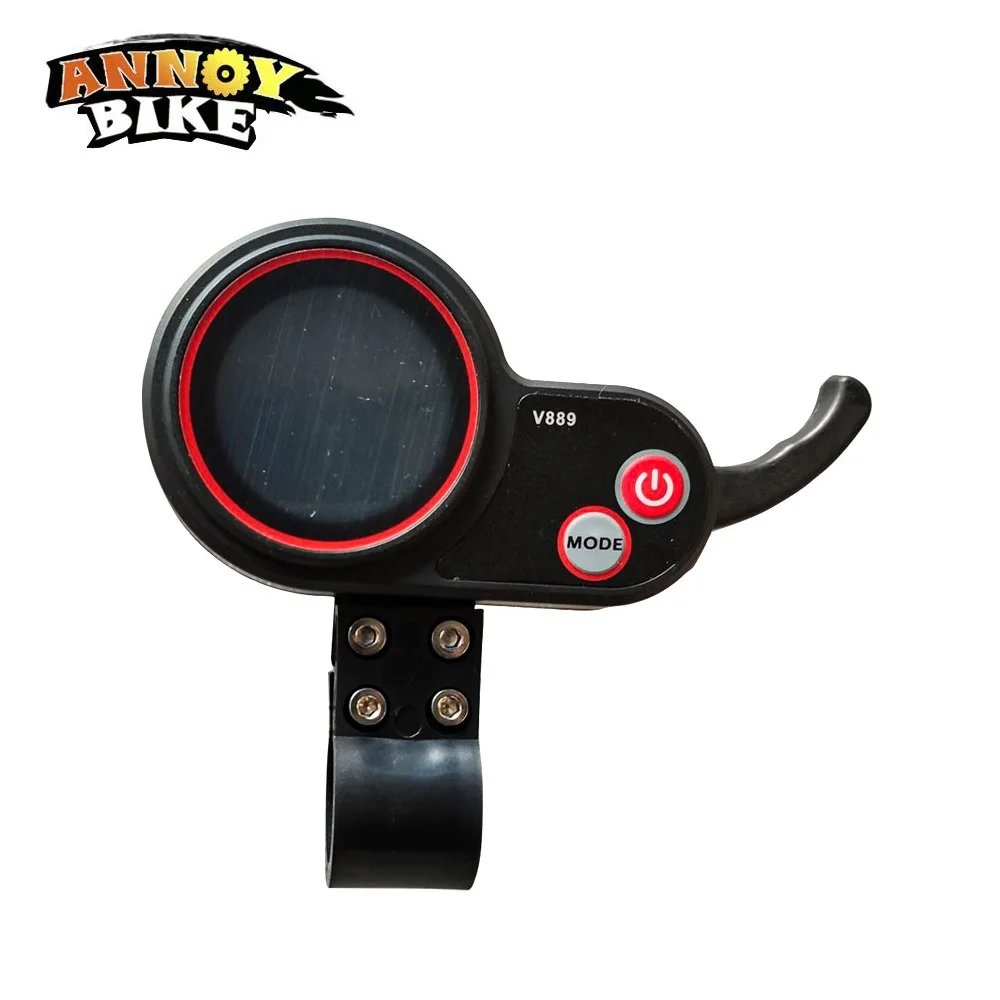

Инструкции по ЖК-дисплею:

1) Область отображения скорости: Как показано слева направо, скорость медленнее и быстрее.

2) Отображение значения скорости: Отображение значения скорости, км/ч км в час.

3) дисплей батареи: 5 сегментов дисплея питания.

4) время езды на велосипеде: показывает время езды.

5) индикация положения шестерни: делится на три файла 1, 2 и 3.

6) режим пробега: делится на одиночный пробег, накопленный пробег ODO.

7) ERRO: флаг ERRO и код ошибки отображаются при обнаружении ошибки.

1) Выключатель питания

Когда прибор выключен, нажмите кнопку переключения (3 секунды), прибор отобразит и начнет работать, и включите питание контроллера; В режиме включения питания, нажмите кнопку включения снова (3 секунды), питание прибора выключено, и питание контроллера выключено. Если 10 минут (время может быть установлено пользователем) для езды и счетчик не работает, счетчик автоматически отключит питание.

2) выбор зубчатого ключа

Короткое нажатие кнопки переключения передач, самая низкая передача 1, самая высокая передача 3, по умолчанию 1 Передача при включении инструмента.

3) переключение между временем, поездкой, ODO,SET,ERRO

В режиме включения питания, короткое нажатие кнопки переключения интерфейса, чтобы переключаться между временем езды, поездки одного пробега, ODO совокупный пробег, ERRO.

1. Параметры

В режиме включения нажмите кнопку включения и кнопку переключения передач, система входит в набор режимов настройки, то есть состояние настройки параметров. В этом состоянии можно задать параметры инструмента, и кнопка питания и кнопка переключения передач могут быть снова нажаты, чтобы выйти из состояния настройки или без операции (10s) может автоматически выйти из состояния настройки.

В интерфейсе настройки нажмите кнопку переключения, чтобы переключить элемент настройки параметров, нажмите кнопку переключения, чтобы изменить значение параметра.

Когда в параметре пункт 4

(Время сна), 6 (диаметр колеса), 7 (номер магнита скорости), 8 (ограничение скорости), вы можете нажать и удерживать кнопку переключения, чтобы переключить параметры сложения и вычитания, нажмите кнопку MODE, чтобы добавить или вычесть параметры. Во-первых, нажмите и удерживайте кнопку MODE, чтобы быстро добавить или вычесть параметры; Другие настройки параметров могут быть заданы только в режиме короткого нажатия.

1: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий;

3: уровень напряжения: 36 В, 48 В, по умолчанию 36 В;

4: время сна: 0, без сна; Другие цифры-время сна, диапазон: 1-60; Единичные минуты;

6: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

7: Количество магнитов скорости: диапазон: 1-100;

8: Ограничение скорости: диапазон 0-100 км/ч, не открывается.

9: нулевой старт, не нулевой запуск, 0: нулевой старт; 1: нулевой старт;

E: регулятор тока предельное значение по умолчанию 13A диапазон: 1-20A.

F: контрольное значение низкого напряжения.

H: ODO clear Настройка: Нажмите и удерживайте кнопку MODE в течение 5 секунд, чтобы очистить ODO.

L: восстановление заводских настроек: Нажмите и удерживайте кнопку MODE в течение 5 секунд, чтобы восстановить заводские настройки.

Определение кода ошибки:

Когда Символ мигает, нажмите кнопку ВКЛ/ВЫКЛ, чтобы настроить интерфейс дисплея на интерфейс E.

Соответствующий номер под интерфейсом представляет соответствующее содержимое ошибки. Конкретный статус следующим образом

ERRO 1: отказ двигателя

ERRO 2: неисправность руля

ERRO 3: Сбой контроллера

ERRO 4: тормозной рычаг выключения

ERRO 5: защита от низкого напряжения

ERRO 6: Сбой связи, счетчик не может получить выход контроллера

ERRO 7: Сбой связи, контроллер не может получить выход инструмента
