I. Особенности и преимущества
L Интеллектуальная защита от обратного подключения, обратное подключение источника питания не повреждает IC.
L цепь управления и светодиодный используют единственный источник питания.
L схема управления и микросхема RGB объединены в пакет из 5050 компонентов, образующих полный контроль точки пикселя.
L Встроенная схема изменения формы сигнала после изменения формы волны на следующий драйвер гарантирует, что искажение формы волны не накапливается.
L Встроенная электрическая схема сброса и схема сброса при потере питания.
L каждый пиксель трех основных цветов может достигать 256 яркости дисплея, цветного полноцветного дисплея 16777216 и частоты сканирования не менее 400 Гц/с.
L Каскадный сигнал передачи порта по одной линии.
L любые две точки на расстоянии более 5 м, сигнал передачи без какой-либо цепи увеличения.
L когда частота обновления составляет 30 кадров в секунду, количество каскадов не менее 1024 точек.
L отправляйте данные со скоростью 800 кбит/с.
L Цвет светильник отличается высокой согласованностью, экономичностью.
II. Применение
L полноцветный модуль, полноцветное мягкое освещение ленты лампы.
L светодиодное декоративное освещение, нерегулярный светодиодный видеоэкран для дома/улицы.
III. Общее описание
WS2812B-это интеллектуальный светодиодный источник светильник с управлением, который схема управления и микросхема RGB объединены посылка пакет из 5050 компонентов. Внутренние элементы включают интеллектуальную защелку данных цифрового порта и схему привода усиления изменения формы сигнала. Также включают прецизионный внутренний генератор и программируемую часть постоянного изогнутого управления напряжением 12 В, эффективно обеспечивая согласованность цветовой высоты точки пикселя светильник
Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется на внутреннюю защелку данных, другие данные, которые изменяются по внутренней схеме усиления сигнала, передаются на следующий пиксель каскада через порт DO. После передачи на каждый пиксель сигнал уменьшается 24 бит. Pixel использует технологию автоматической передачи сигнала resha-ping, благодаря чему передача сигнала не ограничивается количеством пикселей, а зависит только от скорости передачи сигнала.
Светодиодный с низким управляющим напряжением, защитой окружающей среды и энергосбережением, высокой яркостью, большим углом рассеивания, хорошей консистенцией, низким энергопотреблением, долгим сроком службы и другими преимуществами. Микросхема управления, встроенная светодиодный, становится более простой схемой, небольшой объем, удобная установка.
Посылка

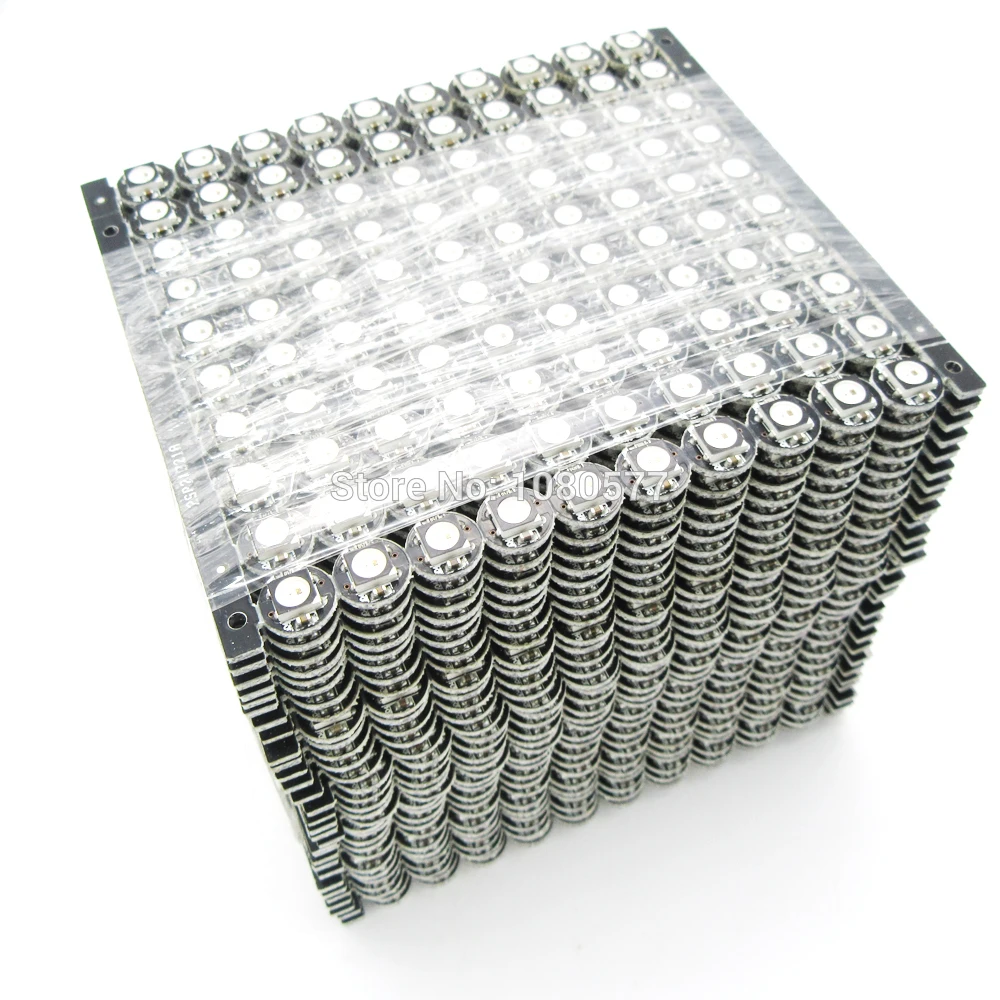

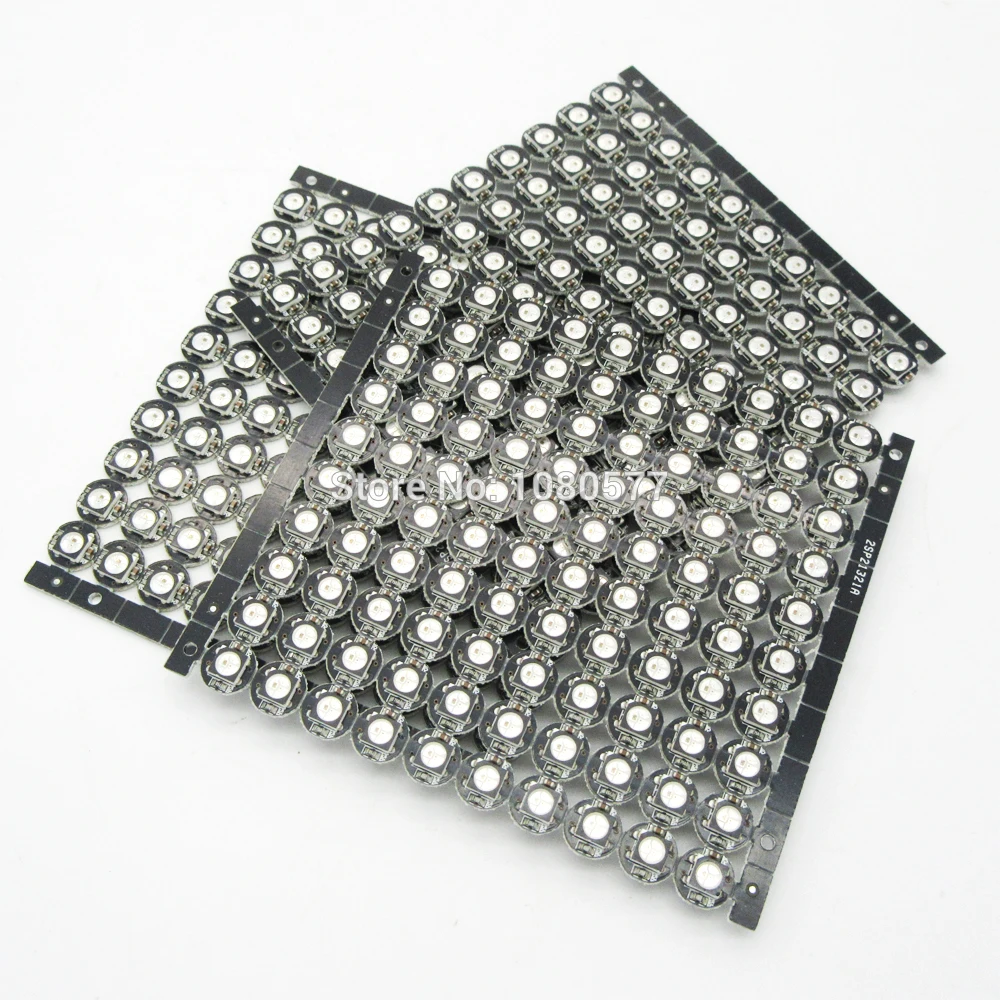

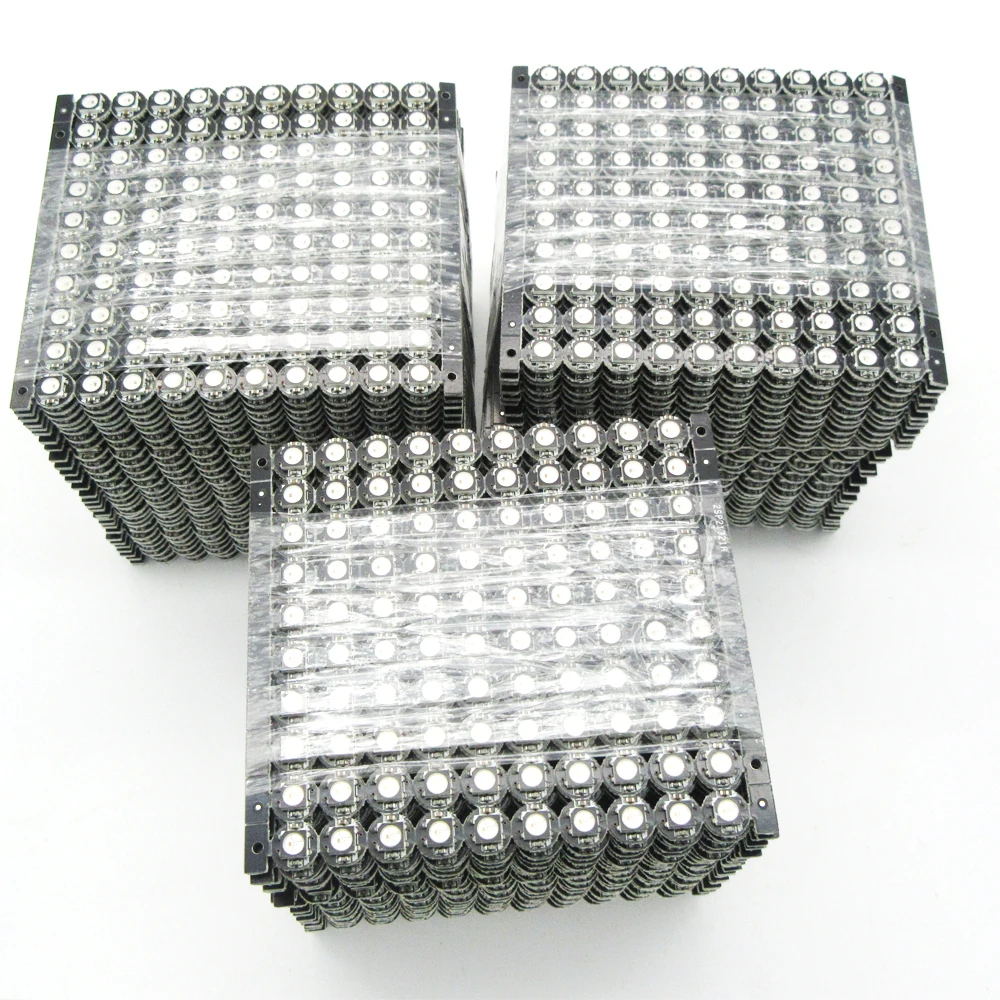

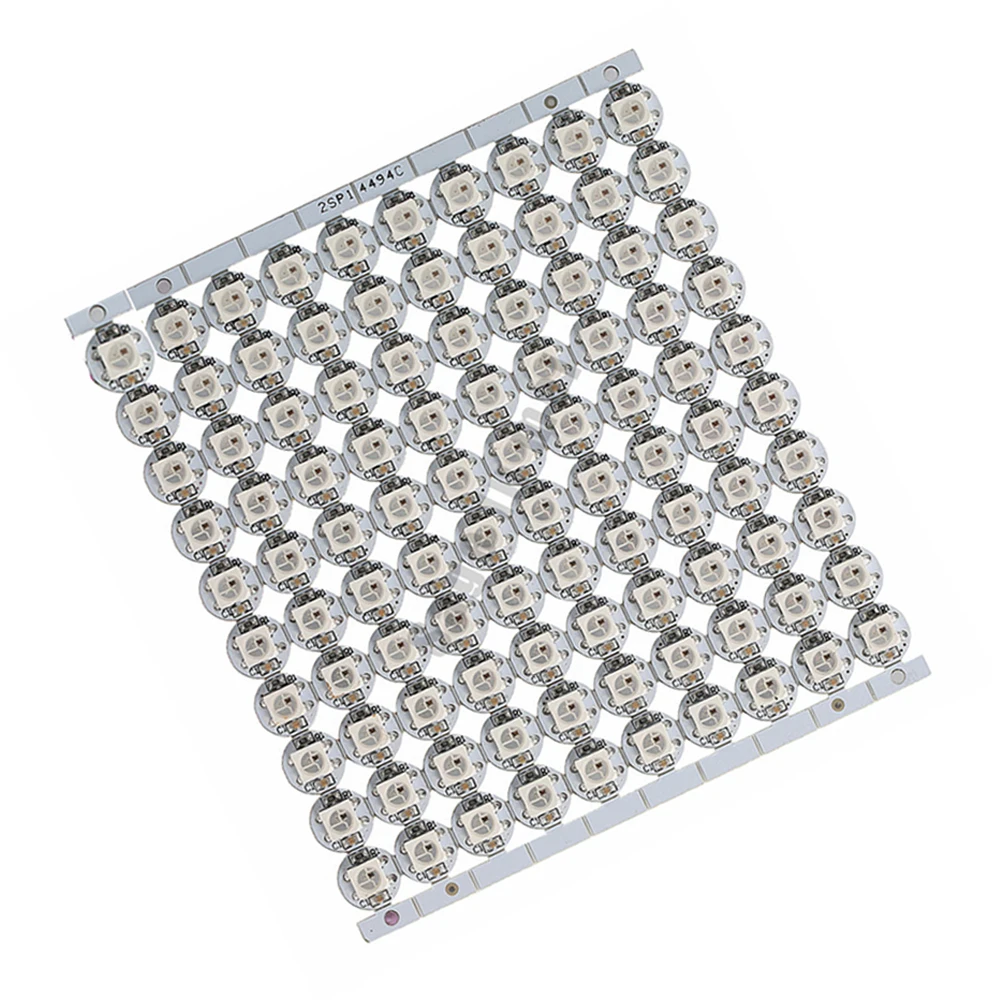

100-1000 шт WS2812B светодиодный чип
