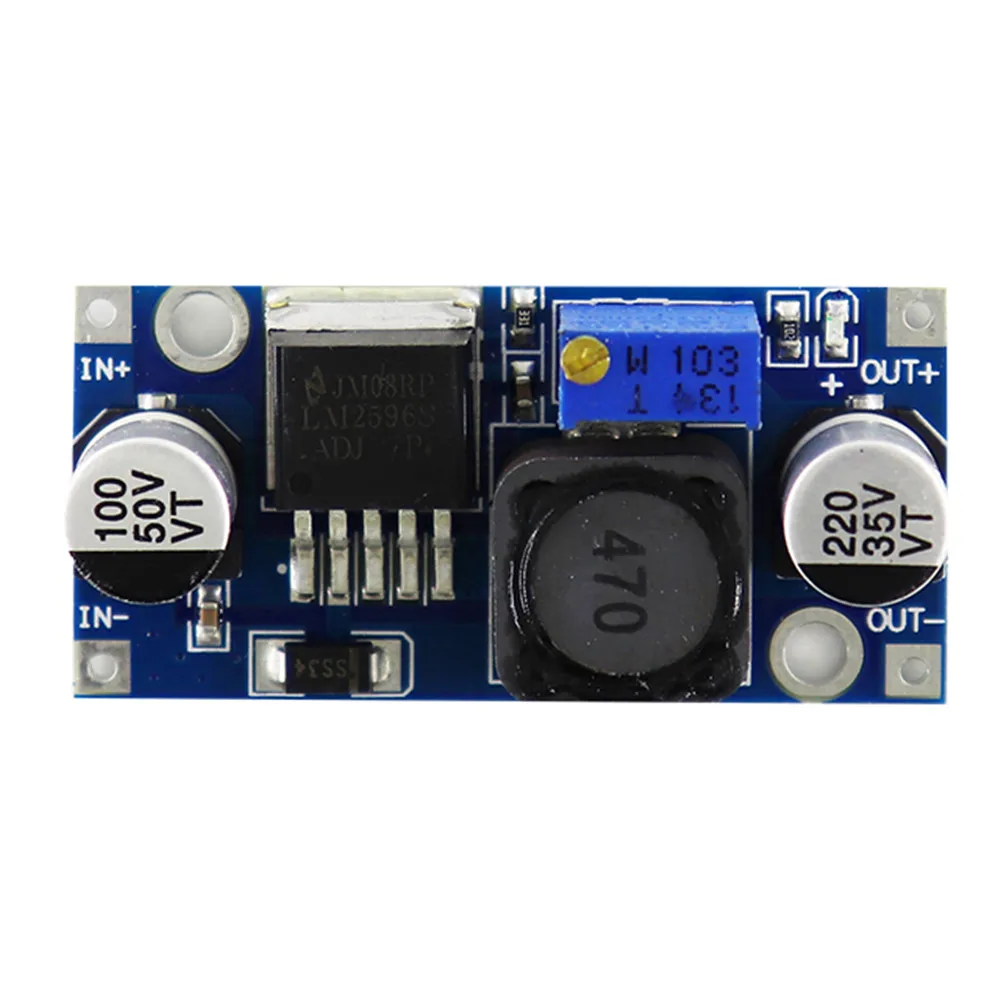

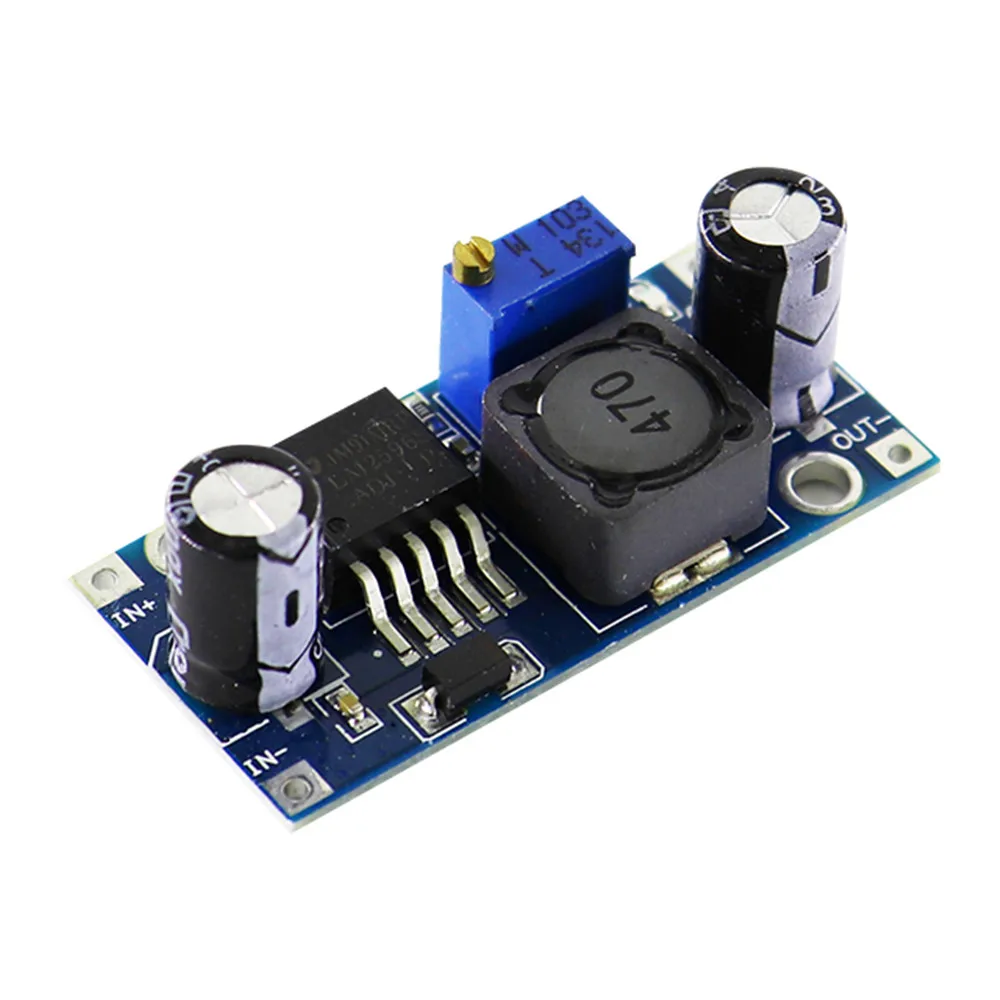

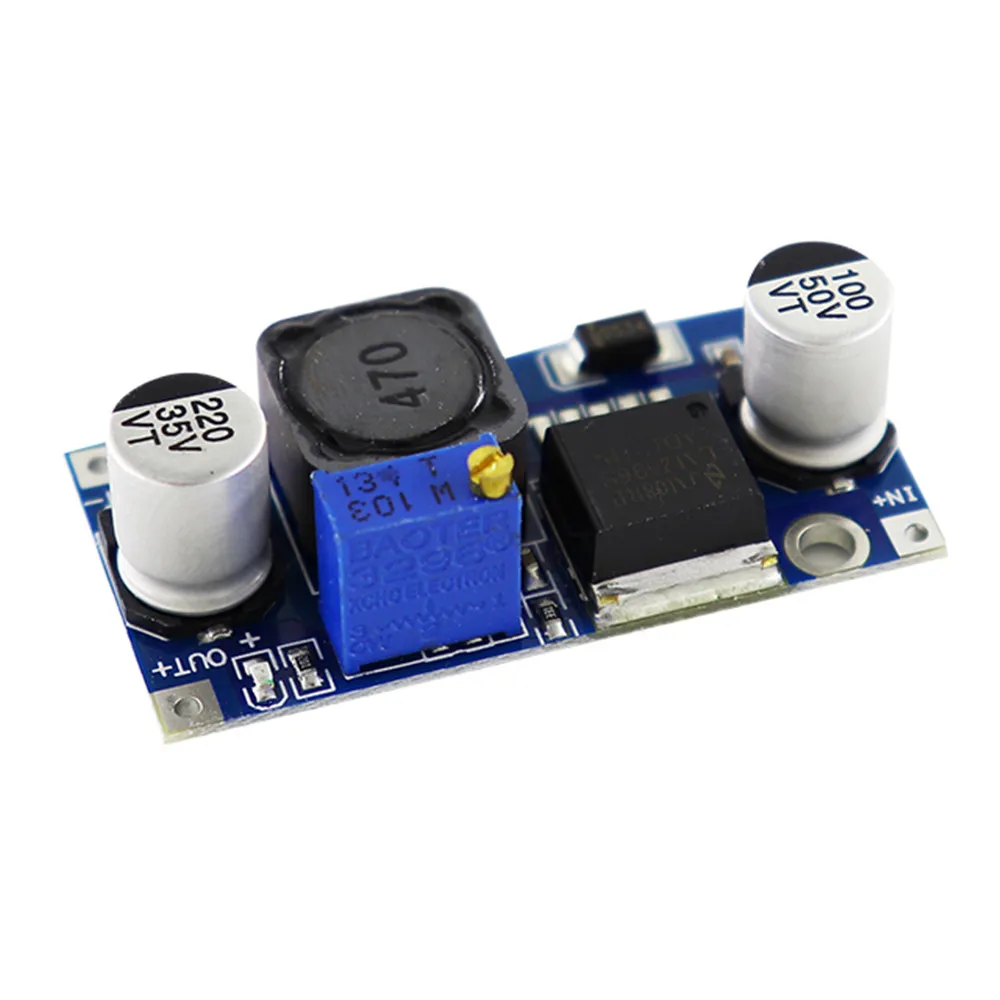

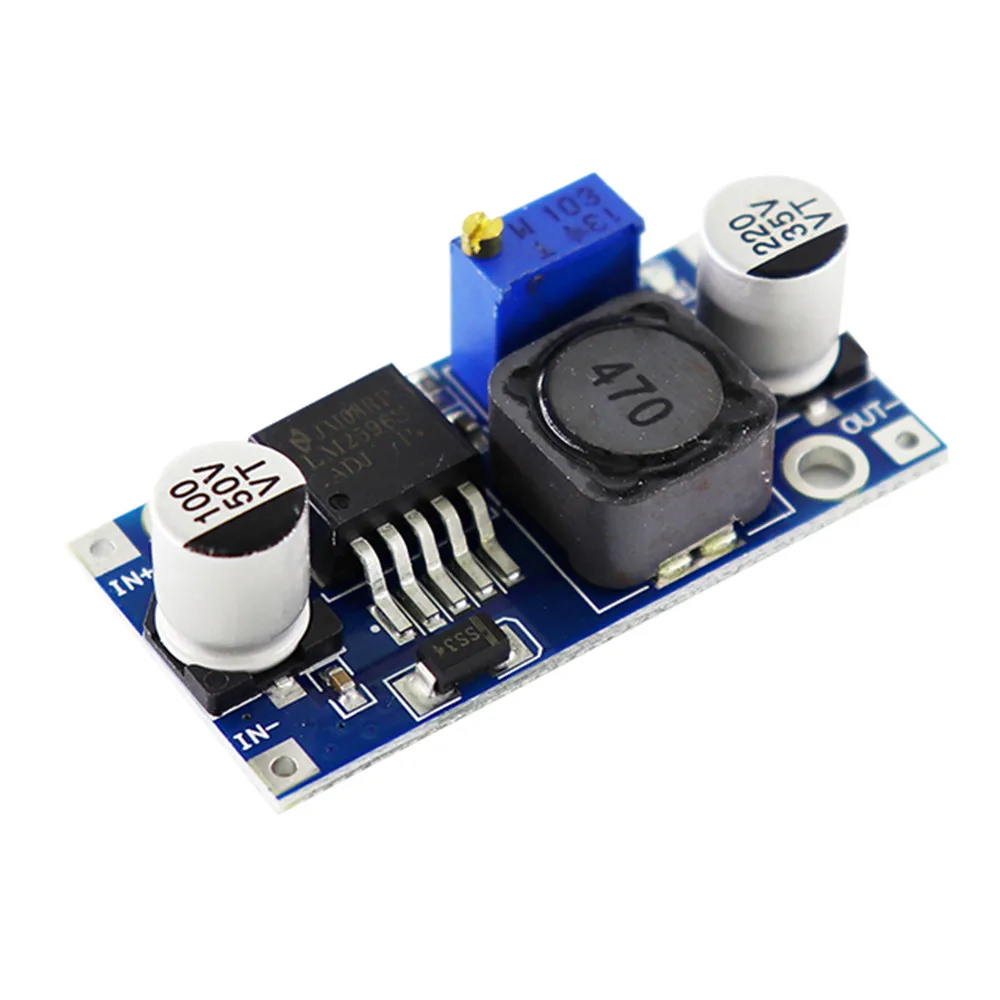

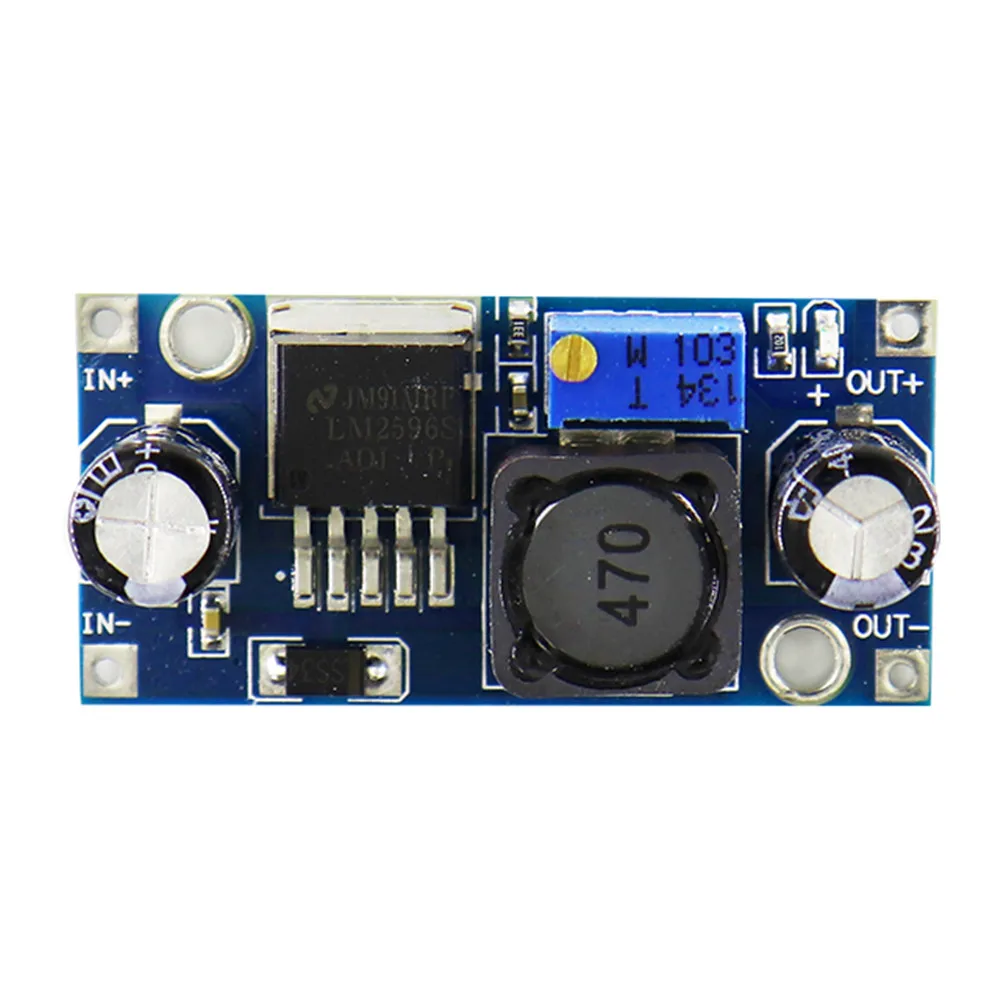

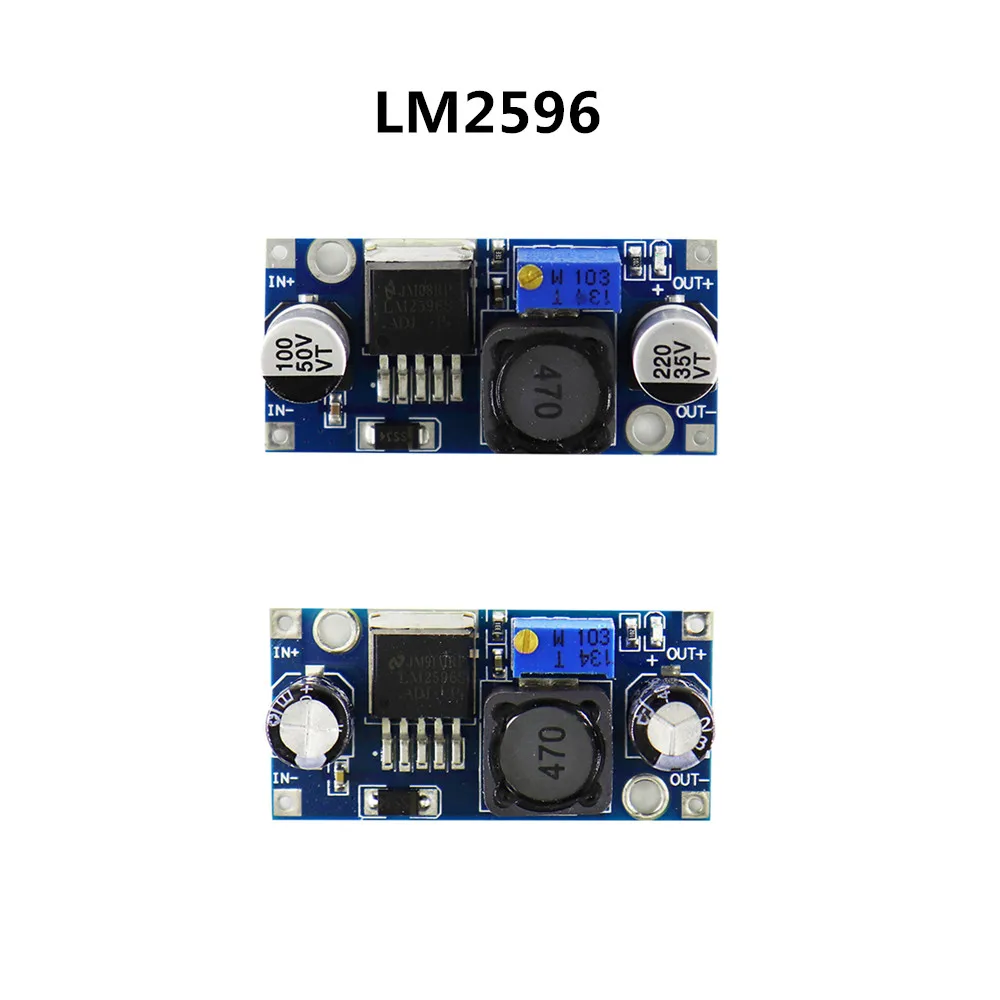

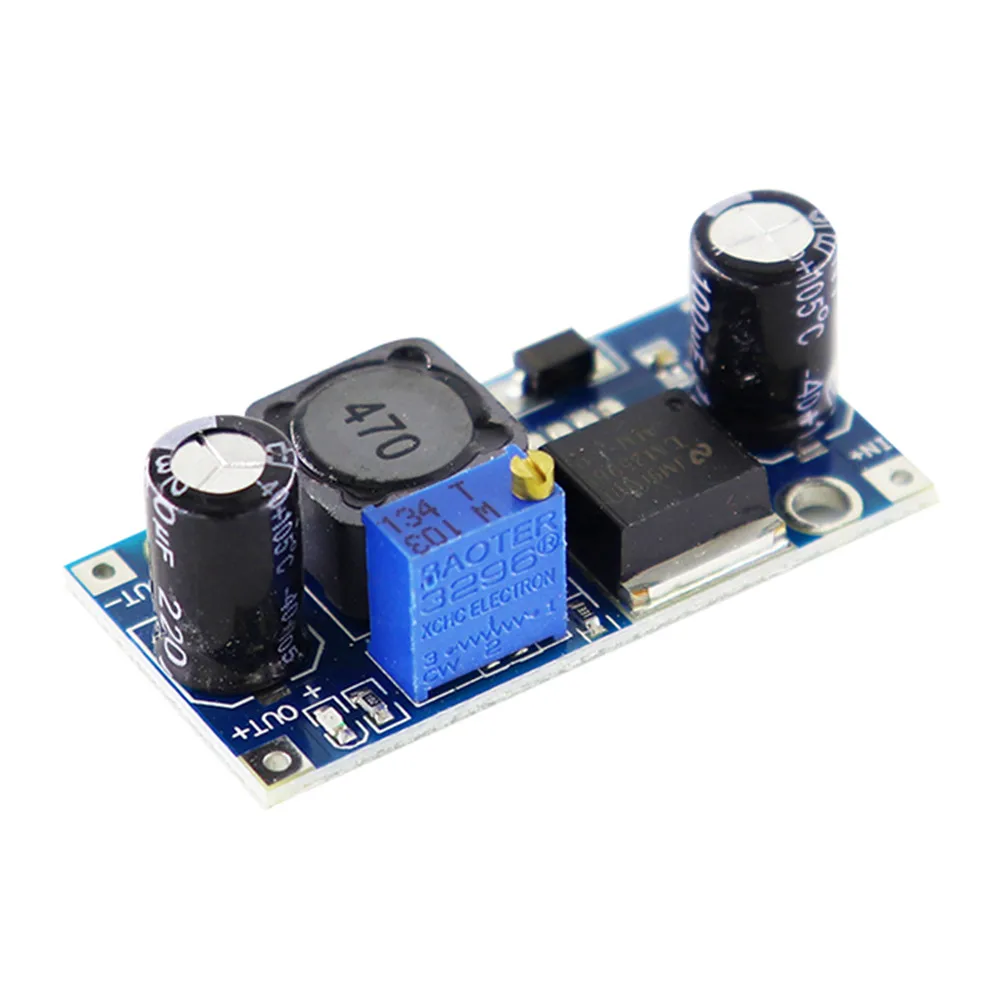

Регулируемый понижающий модуль питания LM2596s, Регулируемый понижающий модуль питания 3 А, регулятор напряжения 24 В, 12 В, 5 В, 3 в

LM2596 DIP

LM2596S DC-DC понижающий модуль питания 3A Регулируемый понижающий модуль LM2576 Супер Регулятор плотные vias, тепло и сильный! Увеличение входных и выходных терминалов соответственно X7R высокочастотный байпасный конденсатор высокой частоты, электромагнитная совместимость супер! Вход Диапазон напряжения: DC 3,2 V постоянного тока до 35В (Вход напряжение должно быть больше, чем в выходное напряжение до 1,5 V или больше не может быть увеличен.) Выходное напряжение диапазон: 1,25 V до 30V напряжение постоянного тока с плавной регулировкой, и он имеет высокую эффективность (максимальная 92%) Максимальный выходной ток 3A. Обнаружен вход 12 В, Регулировка нагрузки 5 в 1 А выходной ток ниже 1% Примечание: вход и выход не могут быть изменены, обратный может сжечь чипы; Это понижающий модуль, входное напряжение выше необходимого выходного напряжения; Выход 2A или менее длительный период времени без дополнительного выходного тока теплоотвода превышает 2,5a (или выходная мощность более 10 Вт) для работы в течение длительного времени, пожалуйста, добавьте радиатор. Электрические параметры: Вход AC/DC 3,2 V постоянного тока до 35В (Вход напряжение должно быть больше, чем в выходное напряжение не может быть больше, чем boost 1,25 V.) Выход: 1,25 V до 30V напряжение постоянного тока с плавной регулировкой, и он имеет высокую эффективность и максимальную Выход ток 3A. Характеристики: Все Твердотельные конденсаторы с использованием SANYO, 36u толстые печатные платы, высокочастотные индукторы с высокой выходной мощностью светодиодный индикатор Размер: 41 (L) * 20 (W) * 14 (H) мм (включая потенциометры) минимальный размер Taobao с отверстием для определения местоположения с Светодиодный индикатор инструкции по DC-DC: доступ к питанию (3-35 в), Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышается, понижает вращение против часовой стрелки) и с помощью мультиметра для контроля выходного напряжения достигает необходимого напряжения. Проводка: 1. Сварка, сварка непосредственно к входному (выходному) порту линии электропередачи; 2. Штыри для припоя или штыри могут быть вставлены через вставку свинца в туннельную пластину; Припаиваются непосредственно к печатной плате после другого или добавляются булавки. Примеры применения: 1. Транспортное средство источника питания, только нужно ввести в этом модуле точки подключения в автомобильный прикуриватель для источника питания, вы можете отрегулировать потенциометр, выходное напряжение может быть отрегулировано в 1,25-30V, для вашего телефона, MP3, MP4, PSP зарядка многих устройств, очень простая и удобная. 2. Питание к электронному устройству, когда устройству требуется напряжение питания 3-30 в, соответствующее ручному использованию этого модуля, вы можете легко поставить напряжение на нужное напряжение и решить проблемы. 3. Тест на напряжение системы может быть использован для того, чтобы сделать этот проект разнообразным модулем для отладки системы тестирования напряжения, диапазон рабочего напряжения, очень легкий и удобный.

LM2596 SMD

Название: LM2596 DC-DC понижающий модуль Входное напряжение: 4 в ~ 35 В Выходное напряжение: 1,23 В ~ 30 в выходной ток: 3A (макс.) Эффективность преобразования: 92% (макс.) Выходная рябь: <30 мВ частота переключения: 150 кГц Рабочая температура:-сорок пять ~ + 85 Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота)
