DDS генератор сигналов 5 МГц Частота импульсный генератор квадратный волновой модуль с ЖК-цифровым дисплеем Diy kit

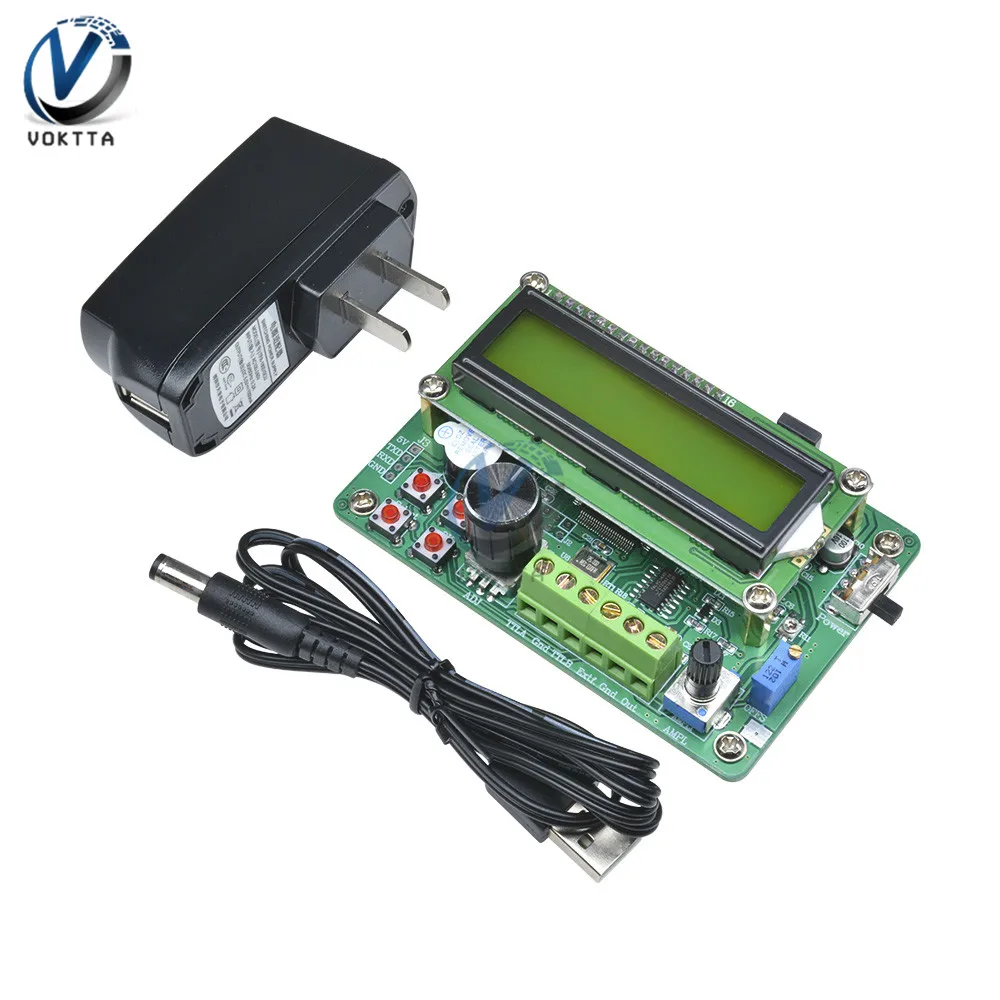

Функция выхода сигнала: Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна.Амплитуда выхода: ≥ 10 vp-p (сигнал на выходе, без нагрузки).Выходное сопротивление: 50Ω ± 10% (выход сигнала).DC Смещение: ± 2,5 V (без нагрузки).Дисплей: LCD1602Диапазон частот: 0,01 Гц ~ 5 МГц (FY1005).Разрешение: 0,01 Гц.Стабильность частоты: ± 1 × 10-6.Точность частоты: ± 5 × 10-6.Искажение синусоидальной волны: ≤ 0.8% (Контрольная частота-1 кГц).Trinagle линейность: ≥ 98% (0,01 Гц ~ 10 кГц).Время подъема и падения квадратной волны: ≤ 100 нс.Квадратный диапазон мощности волны: 1% ~ 99%. TTL функция вывода:Диапазон частот: 0,01 Гц ~ 5 МГц (FY1005).Амплитуда:>3Vp-p.Выход вентилятора:>20 TTL нагрузок. Функция счетчика:Диапазон прилавка: 0-4294967295.Частотный диапазон: 1 Гц ~ 60 МГц.Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p.Хранение и передача: 10 наборов параметров с функциями хранения и отзыва.Размеры: 9,5 см x 6,5 см x 3 см-3,74 дюймов x 2,56 дюймов x 1,18 дюймов. Посылка:1 шт. * Модуль генератора сигналов
