Повышающий и понижающий преобразователь напряжения USB, модуль питания с зеленым дисплеем, Боковая кнопка регулировки DC-DC, 5 В до 3,3 В, 9 В, 12 В, 24 В

1. Описание:

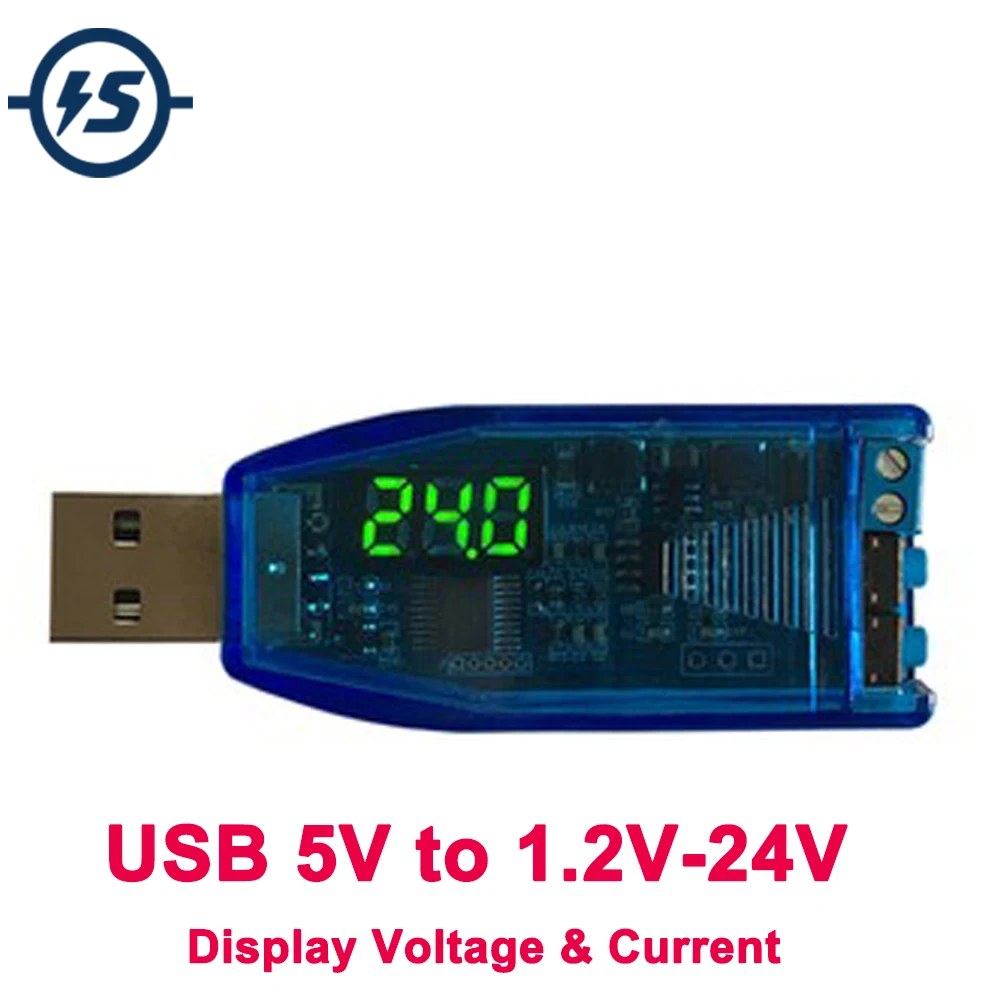

XY-SUP-это Регулируемый понижающий/Повышающий Модуль питания постоянного тока с 3-битным светодиодный цифровым трубным дисплеем. Отображение выходного напряжения в режиме реального времени. Нажмите две кнопки для регулировки выходного напряжения. Установите выходное напряжение для удовлетворения требований. Его можно использовать как обычный модуль питания buck. Простой и эффективный, практичный.

2. Особенности:

1>. Модуль низкого источника питания

2>. Широкий выход напряжения

3>. Поддержка boost и buck

4>. Длинная ручка регулировки потенциометра

5>. Поддержка/отключение выхода

6>. Функция памяти параметров

7>. Поддержка калибровки

3. Параметры:

1>. Название продукта: XY-SUP DC-DC 3W USB повышающий/понижающий блок питания

2>. Номер товара: XY-SUP

3>. Вход Напряжение: DC 3,5 V-12V

4>. Выходное напряжение: DC 1,0 V-24,0 V

5>. Выходная мощность: 3 Вт (макс.)

Максимальная выходная мощность в течение 2 Вт в тех случаях, когда выход DC 1,0 V ~ 2V;

Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 24 В;

6>. Эффективность преобразования: 94%

7>. Рабочий ток: 30 мА

8>. Точность напряжения: +/-0.5%

9>. Точность тока: +/-1%

10>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

11>. Диапазон рабочей влажности: 0%-95% относительной влажности

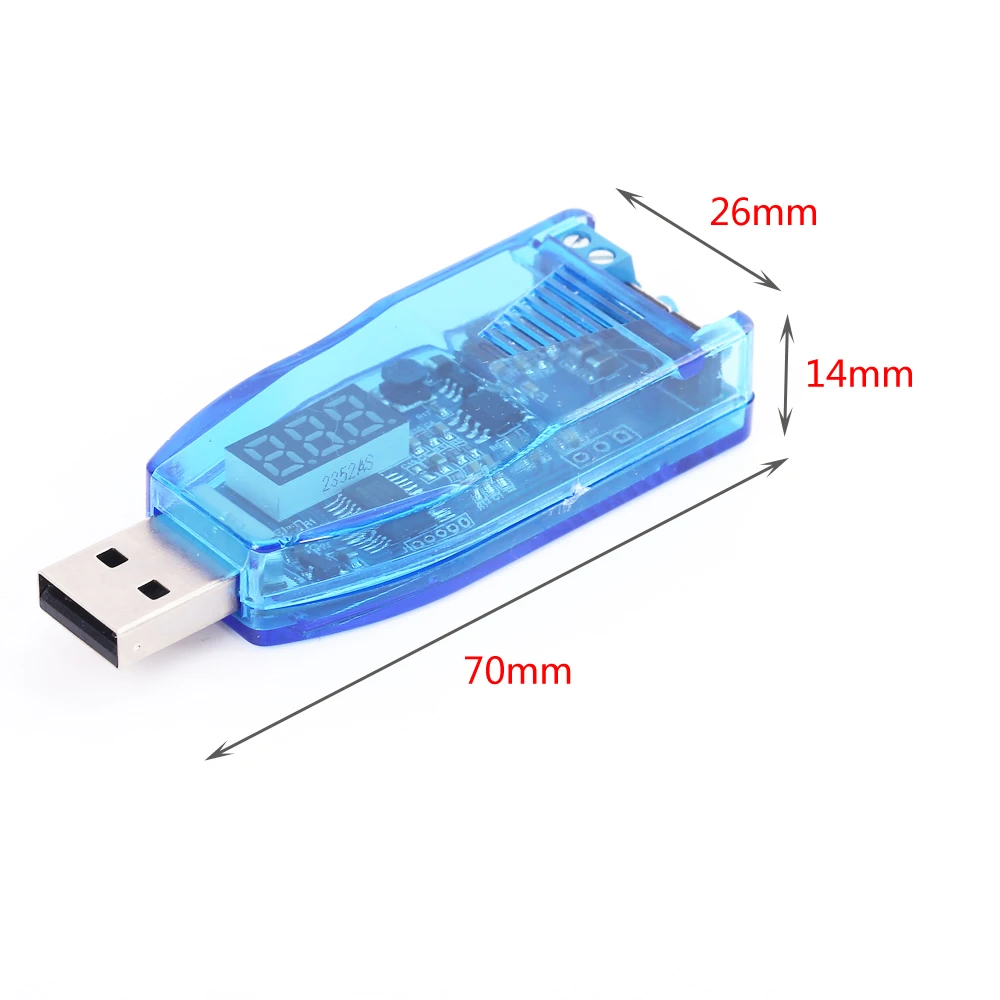

12>. Размер: 70*26*14 мм

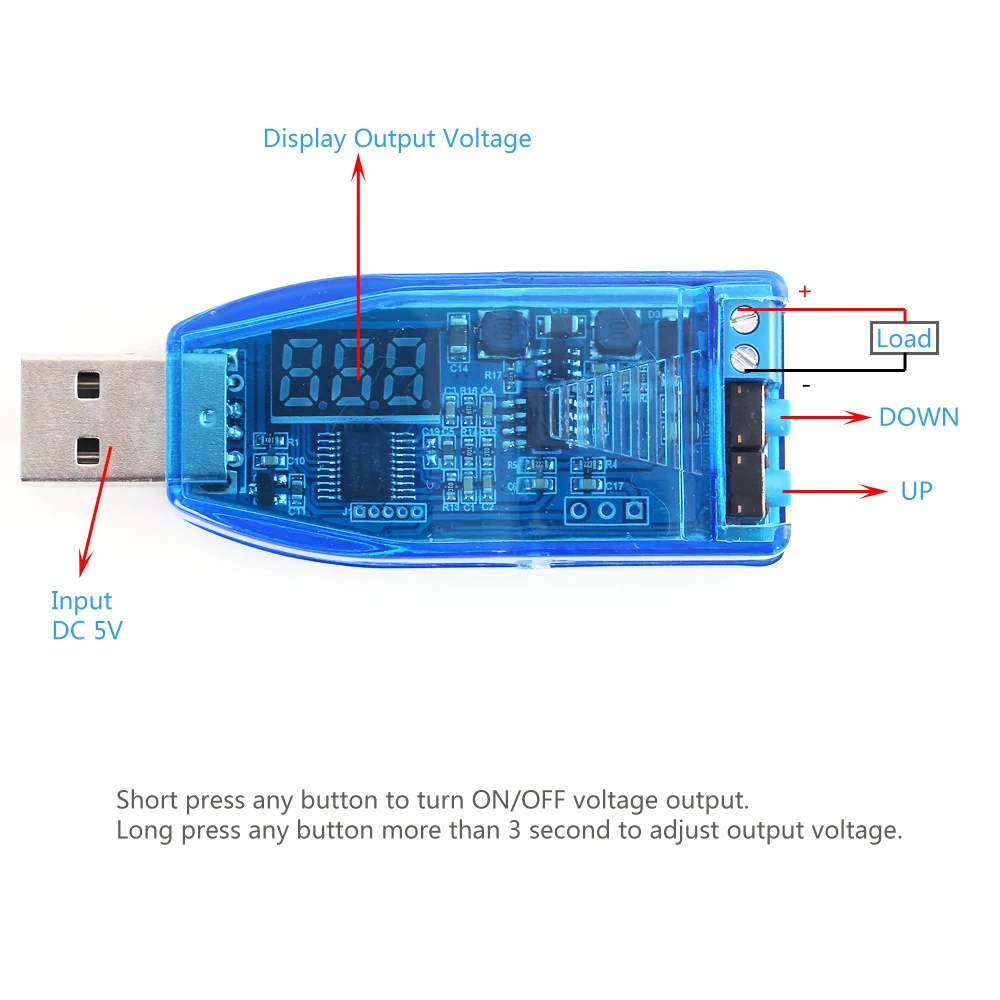

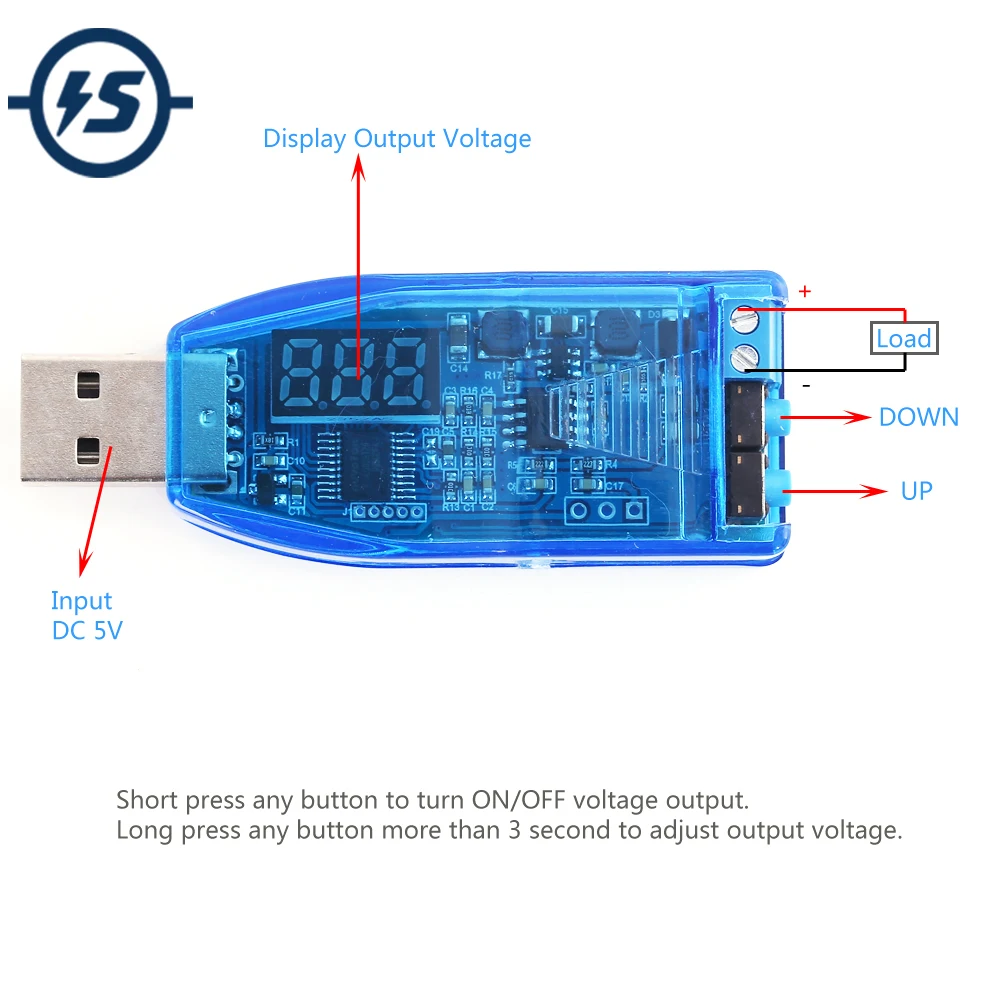

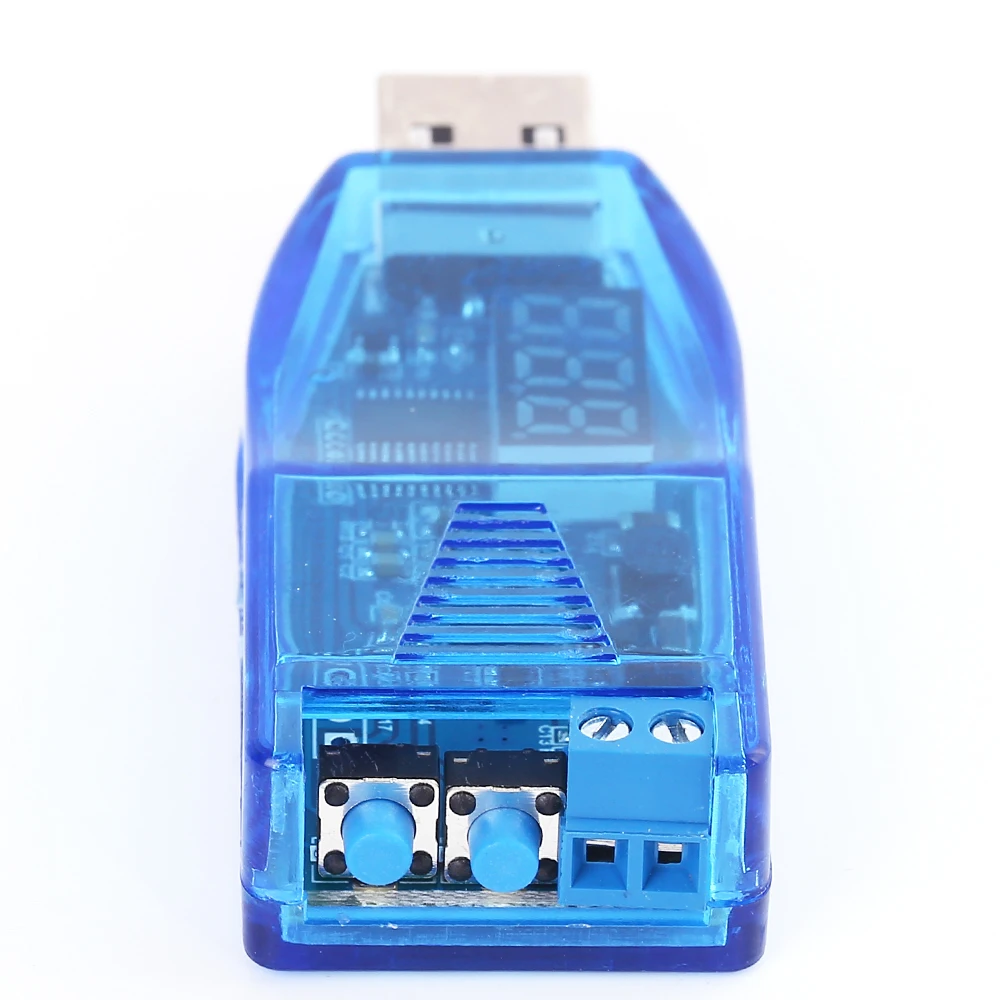

4. Функция кнопки:

1>. Короткое нажатие на любую кнопку для включения/выключения выходного напряжения. Включение означает активированное выходное напряжение и отображение выходного напряжения, а затем отображение выходного тока. Выключение означает отключение и отображение 'OFF' на второй линии.

2>. Удерживайте любую кнопку более 3 секунд для регулировки выходного напряжения. Экран будет мигать. Короткое нажатие кнопки «вверх» для увеличения выходного напряжения и короткое нажатие кнопки «вниз» для уменьшения выходного напряжения. Каждый раз нажмите кнопку, испытание на устойчивость к изменениям, 0,1 V. Поддержка модуля нажмите и удерживайте кнопку для быстрой регулировки напряжение на выходе. Автоматическое сохранение заданных параметров через 3 секунды.

5. Калибровка напряжения:

1>. Калибровка напряжения: удерживайте Нажатие любой кнопки перед включением, а затем включите и отпустите кнопку через 5 секунд. Автоматически введите режим калибровки через 5 секунд. Дисплей напряжения будет мигать '8. 8,8 '. Короткое нажатие кнопки «вверх» и «Вниз» для регулировки и калибровки напряжения. Введите текущий режим калибровки, если удерживайте нажатой любую кнопку в течение 2 секунд. Автоматически сохраните параметры и вернитесь к нормальному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд.

6. Использование шагов:

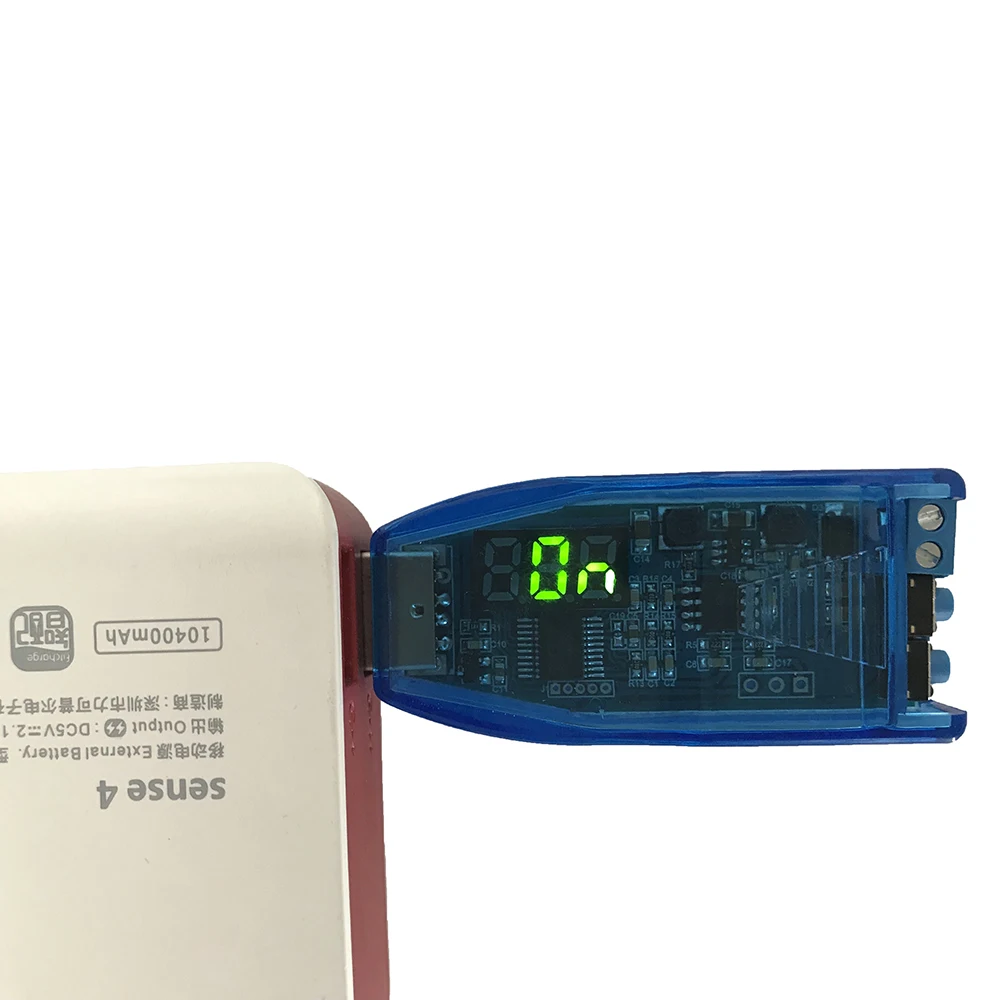

1>. Входное напряжение от разъема USB;

2>. Регулировка выходного напряжения кнопками для удовлетворения требуемого напряжения;

3>. Удаляет входное напряжение;

4>. Подключение нагрузки на выходе терминала;

5>. Повторно подключите питание и наслаждайтесь использованием.

7. Примечание:

1>. Пожалуйста, не делайте коротких выходов.

2>. Максимальная выходная мощность составляет 3 Вт, которая не может превышать.

3>. Он поддерживает защиту от превышения мощности. Он автоматически остановит выходное напряжение, и экран будет отображать «OPP», если выходная мощность более 3 Вт.

4>. Он поддерживает предохранение от недонапряжения. Он автоматически прекратит зарядку выходное напряжение и на экране отобразятся 'LVP' в том случае, если выходное напряжение составляет менее 0,8 V.

5>. Он поддерживает защиту от перегрузки по току. Он автоматически остановит выходное напряжение, и экран будет отображать «OCP», если выходной ток более 2 А.

6>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

7>. Выходной ток нельзя регулировать.

8>. Перед использованием ознакомьтесь с руководством и описанием.

8. Применение:

1>. Обычный источник питания;

2>. Светодиодный источник питания;

3>. Дисплей напряжения прибора;

4>. Измерительный прибор;

5>. Испытание цепи;

6>. Преобразование мощности.

9. Посылка:

1>.1 шт. XY-SUP DC-DC 3 Вт USB понижающий модуль питания
