Контроллер шагового двигателяСервоуправлениекарта контроля движенияпозиционированиевысокая скорость импульсанулевой возвратAcer Technology

Новейший одноосевой контроллер компании использует 32-битный процессор ARM и новый алгоритм управления движением. Предоставление системы управления движением позиционирования для клиентов с шаговым и сервоуправлением.

Широко используется в фидере, Асфальтоукладчике, текстильном оборудовании, мобильном раздвижном столе, автоматической сварке, текстильном оборудовании, оборудовании для мониторинга треков, намоточном оборудовании и другом оборудовании автоматизации.

Один. Параметры производительности:

32 местаВысокоскоростные процессоры, нерыночная 8-битная MCU производительность сопоставимая; Широкий диапазон входного напряжения,9-24 В постоянного токаЗащита от обратного подключения блока питания и защита от короткого замыкания; Входной сигнал естьНизкая эффективность(Предельный вход, прямой триггер и обратный триггер); Максимальная выходная частота достижима100 кГц; 1 шаг двигателя импульс + Направление выхода; Настройка положительной и отрицательной скорости и пройденного Расстояния; Установка количества прогонов вперед и назад Установка нулевой скорости возврата Настройка уровня ускорения и замедления Ручное автоматическое переключение режимов Наружный размер: 80*42*24 мм стандартный размер панели Размер отверстия76,5*39,5 мм

Два. Описание конфигурации параметров:

Список отображения

Описание функций

Параметры

Примечания

PASD-0

Пароль

8

Предотвратите случайное изменение параметров оператора.

После каждой регулировки источник питания не нужно повторно встраивать.

0-|-P

Автоматическое Ручное переключение

Р: Автоматический

ЧРуководство пользователя

Если вы Переключитесь на ручную, то на дисплее будет самый высокий битЧЗнак

После переключения состояния автоматически будет поддерживаться Следующее включение питания.

1 шт.

Электронное выравнивание зубчатой передачи

0,00000

Блок * lENПараметры= Расстояние дисплея головы, количество кругов, угол

2-CSPD

Скорость бега вперед

99999 Гц

(5Положение)

Максимум-99 кГц,

Метод расчета скорости:CSPD/Количество импульсов в одном круге шагового двигателя=Скорость шага/Второй

3-клен

Расстояние движения вперед

999999

Количество бегущих импульсов на триггер

4-CCnt

Количество положительных триггеров

999999

При достижении максимального количества положительных триггеров,

Переключатель прямого курка не работает, может только поворачиваться назад или возвращаться к нулю.

0: представляет неограниченную операцию

5-fspd

Скорость обратного хода

99999(5Положение)

Максимум-99 кГцМетод расчета скорости: такой же, как и в прямом направлении

6-флен

Расстояние обратного хода

999999

Каждый триггер работает= ELDI * кленИмпульс

7-FCnt

Количество обратных триггеров

999999

Такое же определение, как и положительное число

8-BSPD

Возвращение к нулевой скорости

99999(5Положение)

После включения кнопки возврата нуля скорость двигателя автоматически замедлится, когда она приближается к нулю.

9-дюймовый дисплей

Режим отображения

CNT

Плюс

Дист

Отображение счетчика

Импульсный дисплей

Отображение диапазона

10-ACC

Ускорение

99999(5Положение)

Ускорение S-типа, чем больше числовое значение, тем дольше время замедления

11-DEC

Замедление

99999(5Положение)

Замедление S-типа, чем больше числовое значение, тем дольше время замедления

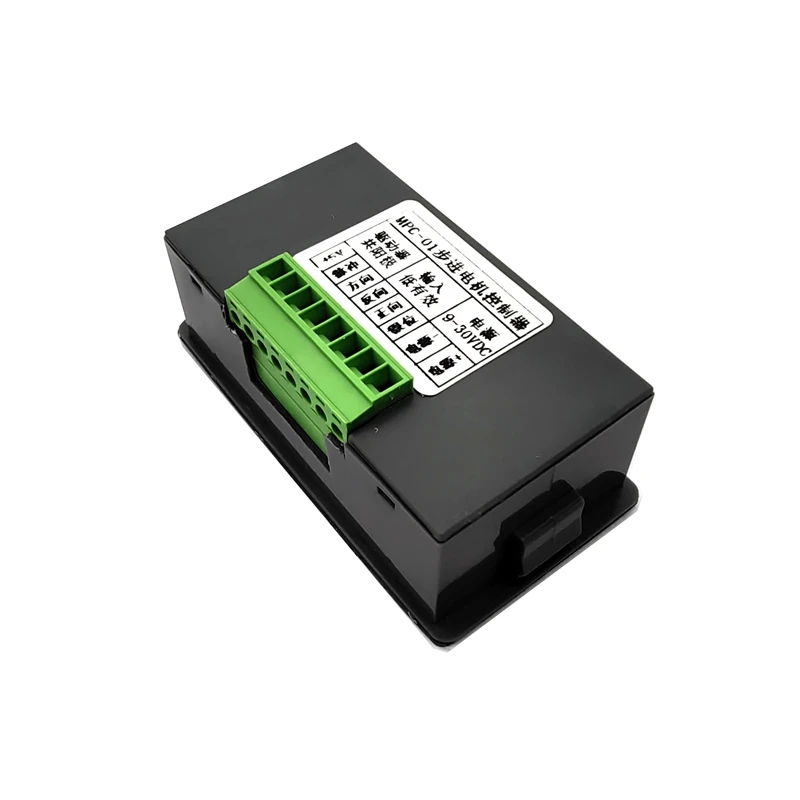

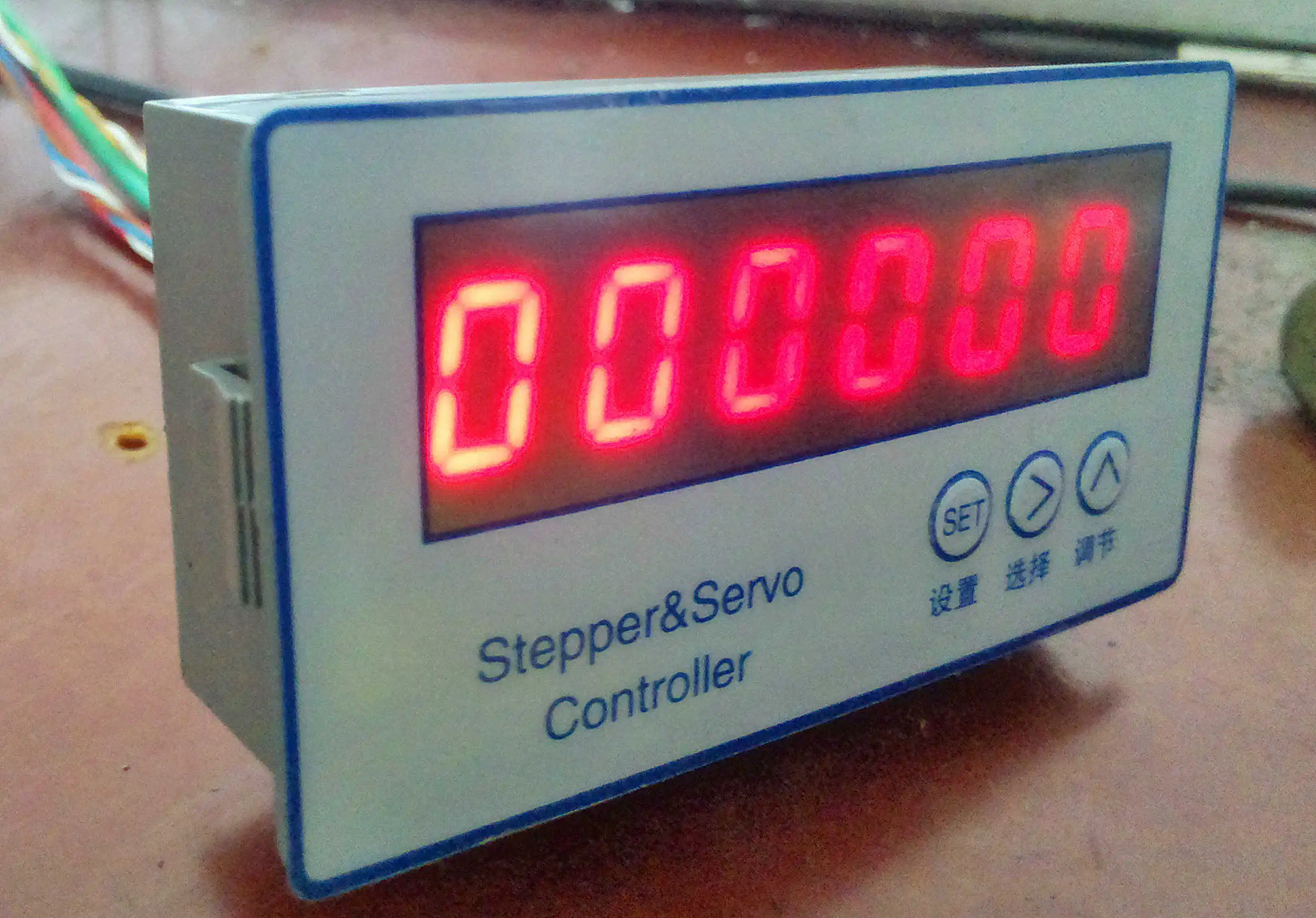

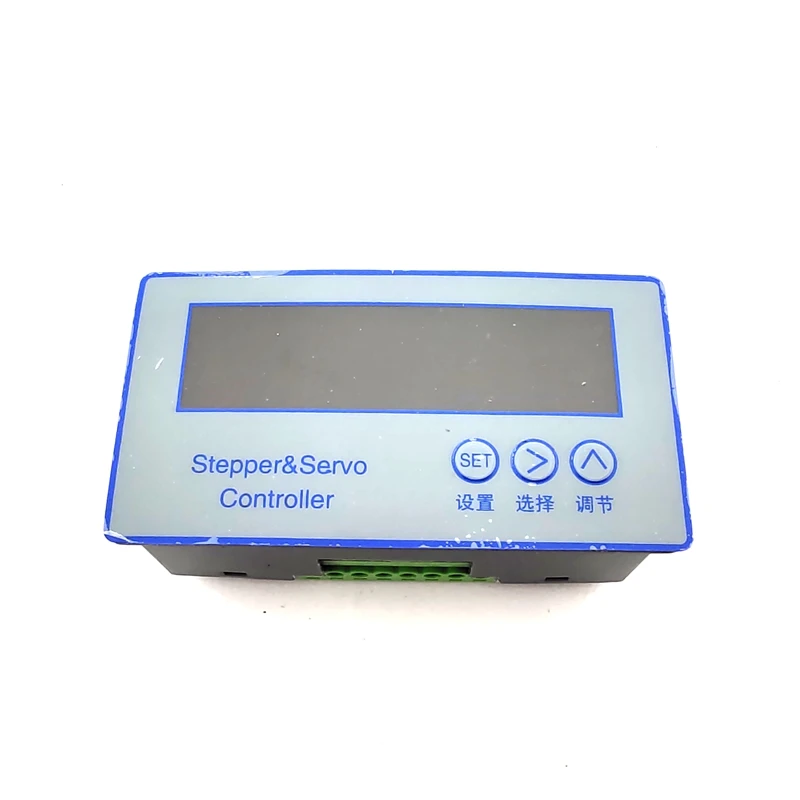

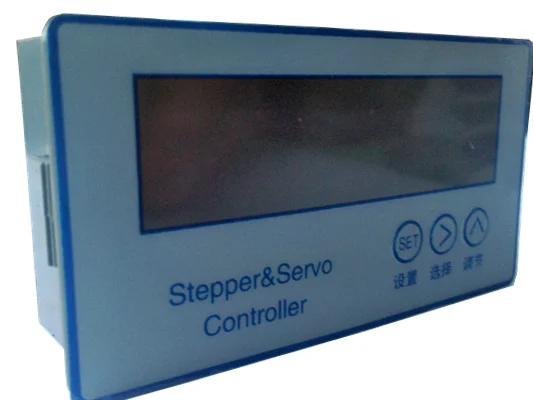

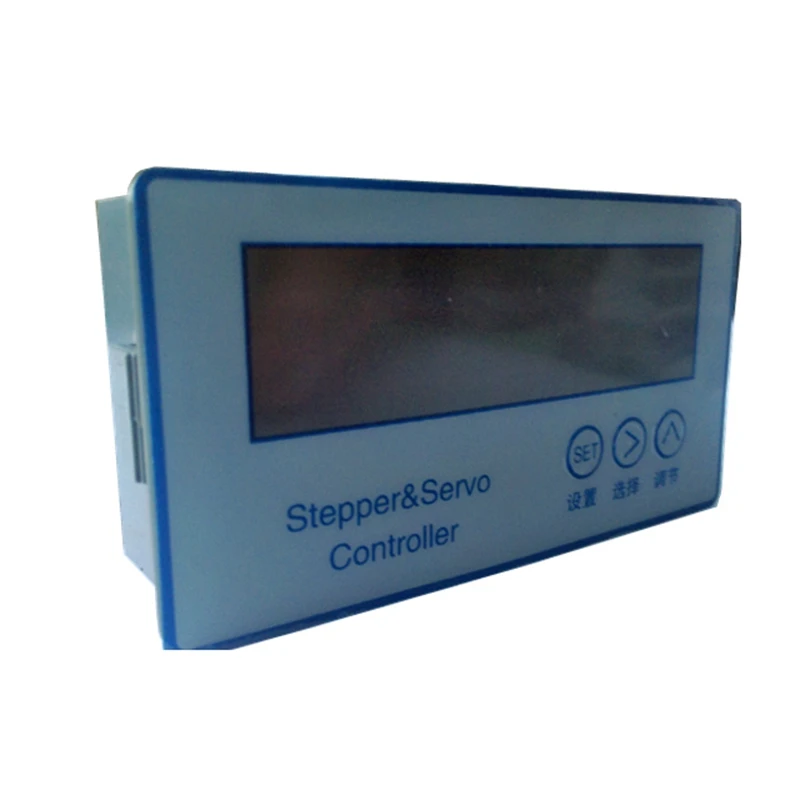

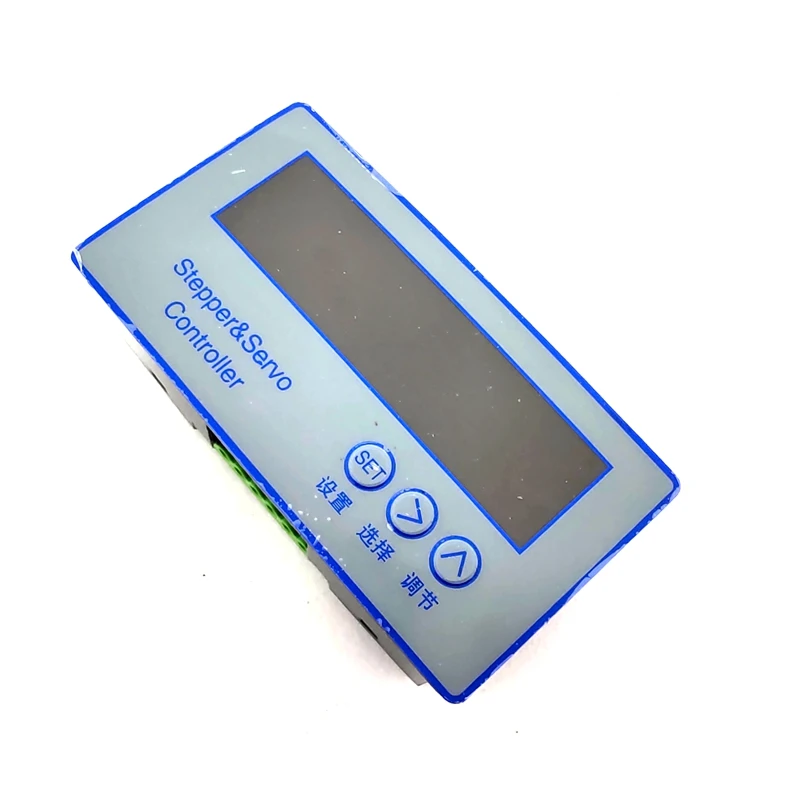

Три. Описание продукта:

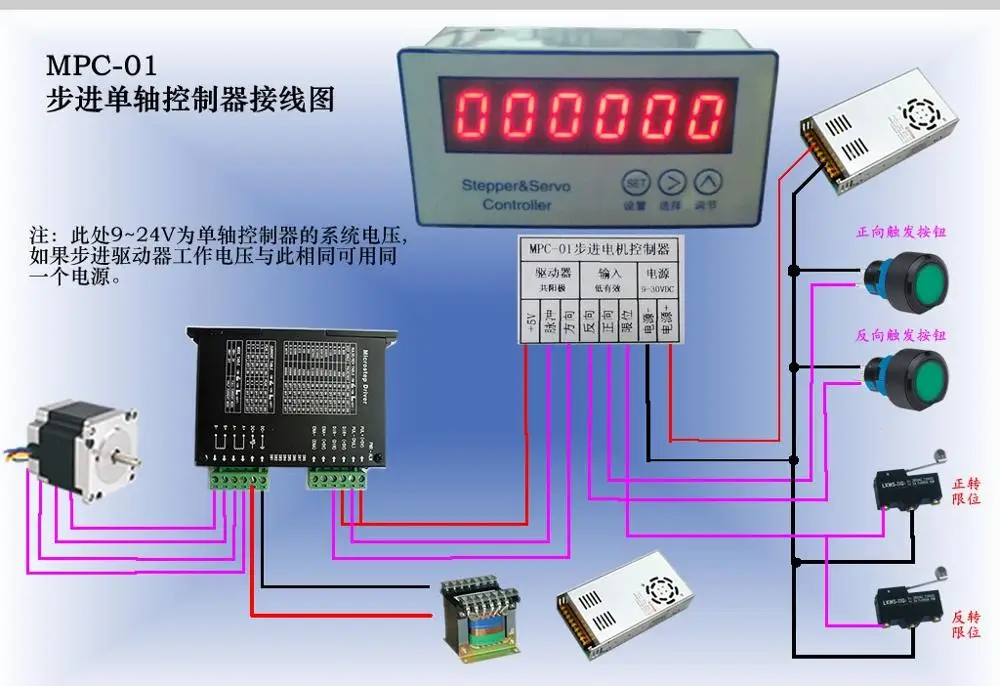

Четыре.Физическая схема подключения:

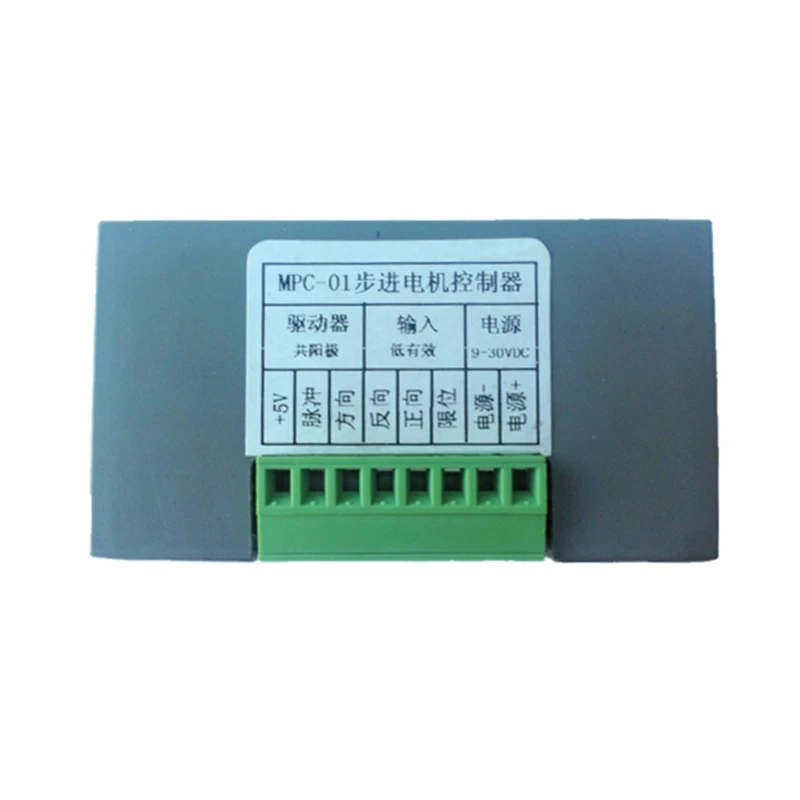

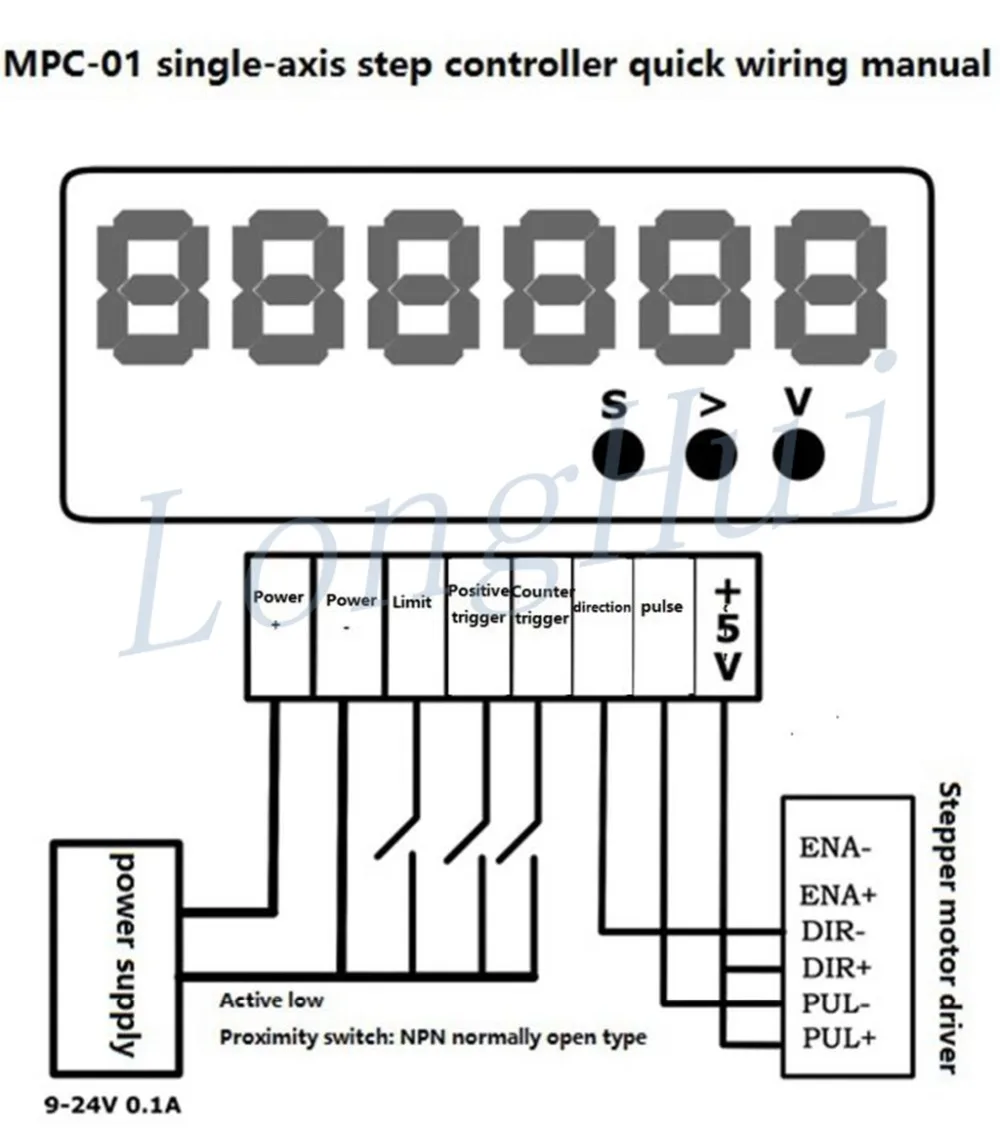

Пять.Проводка и инструкции:

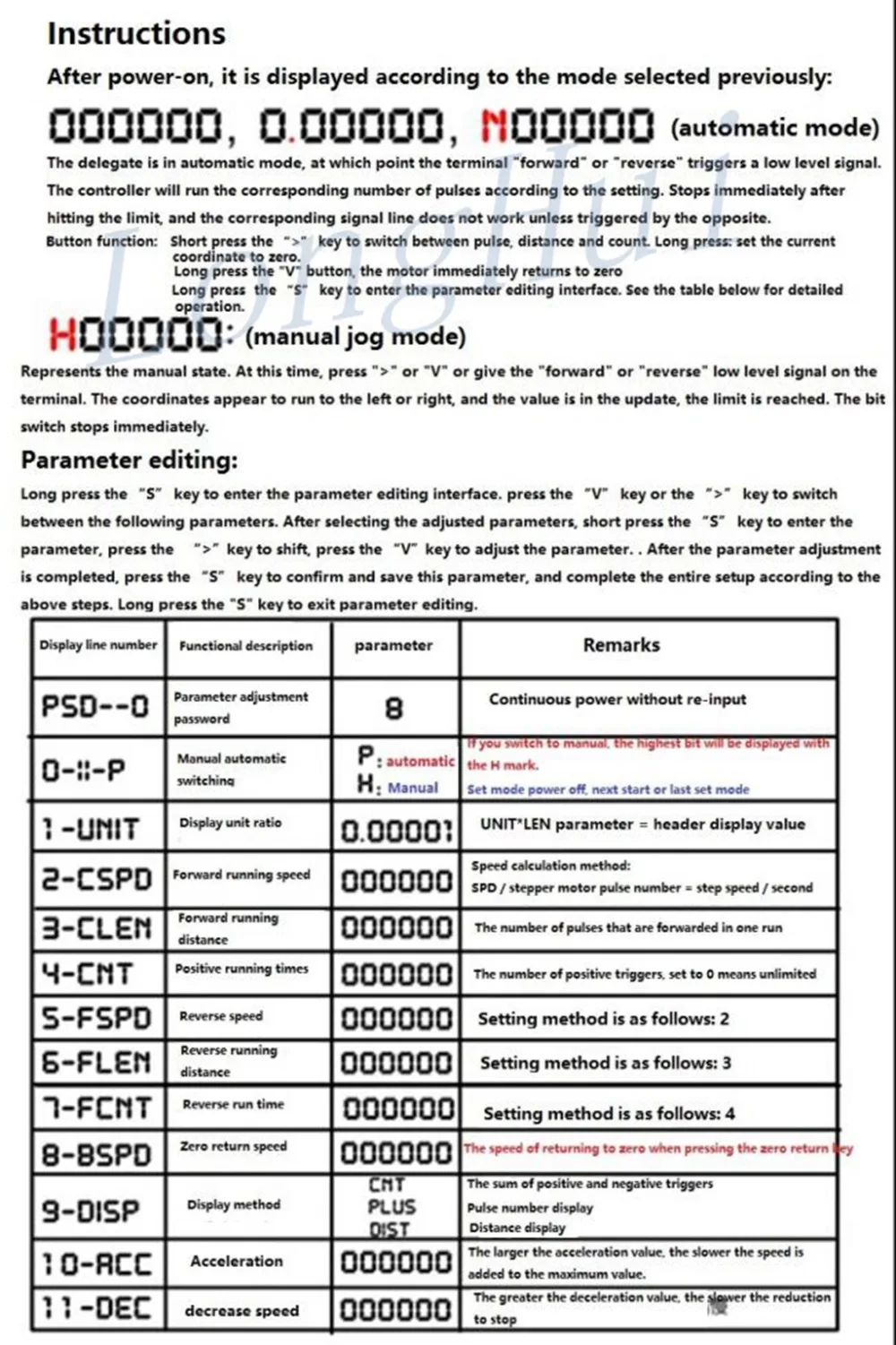

Инструкции:
