Описание:

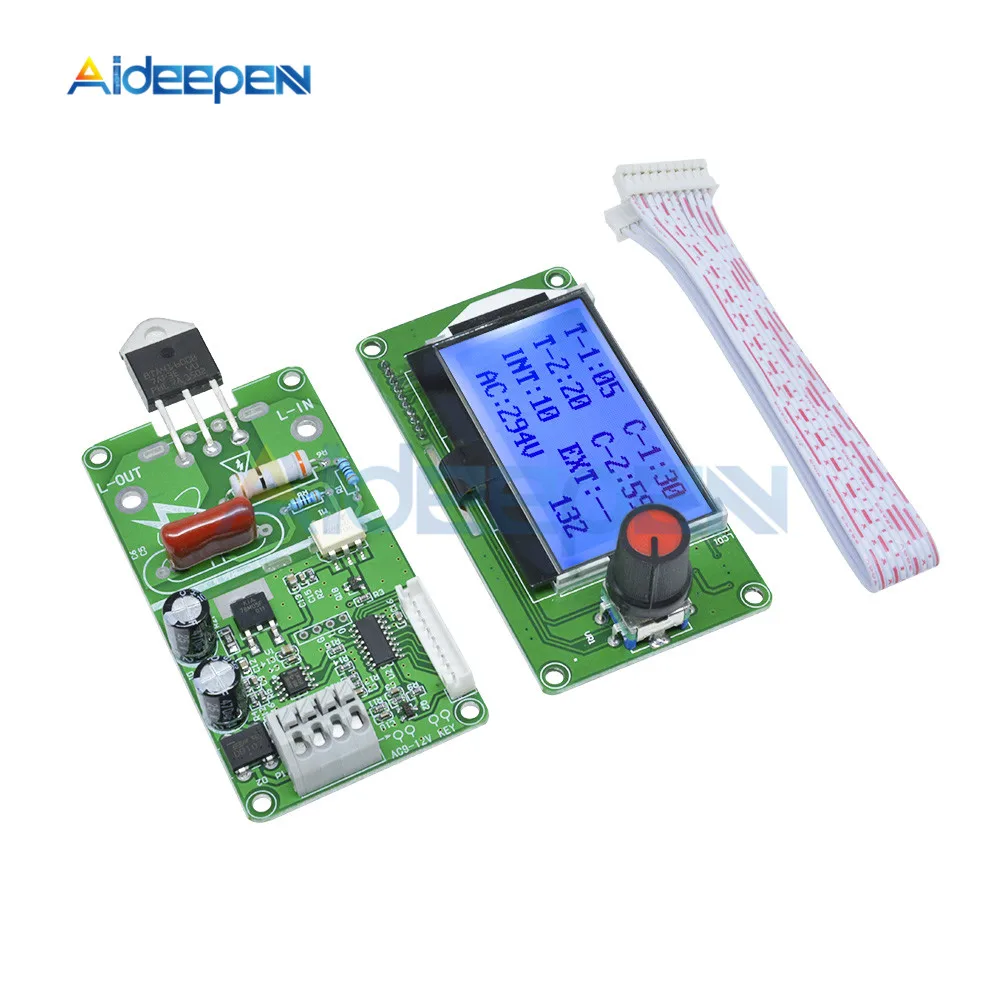

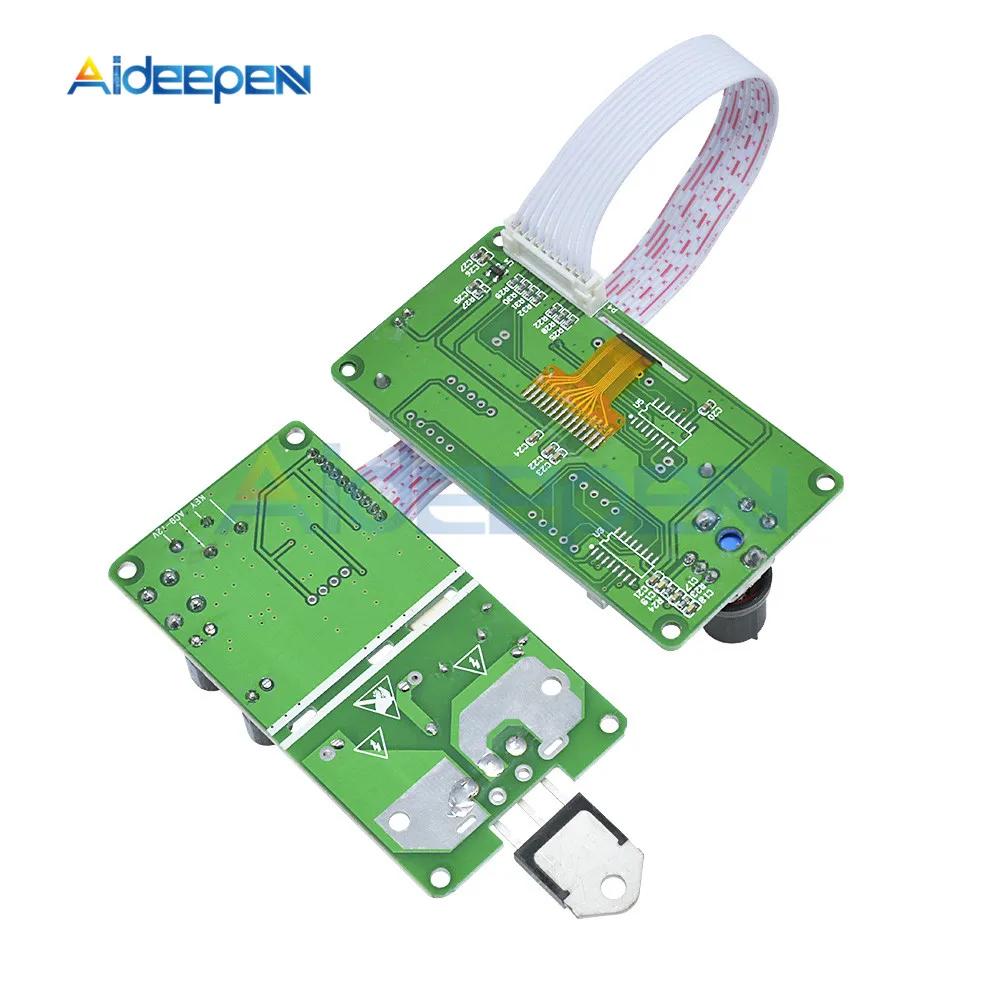

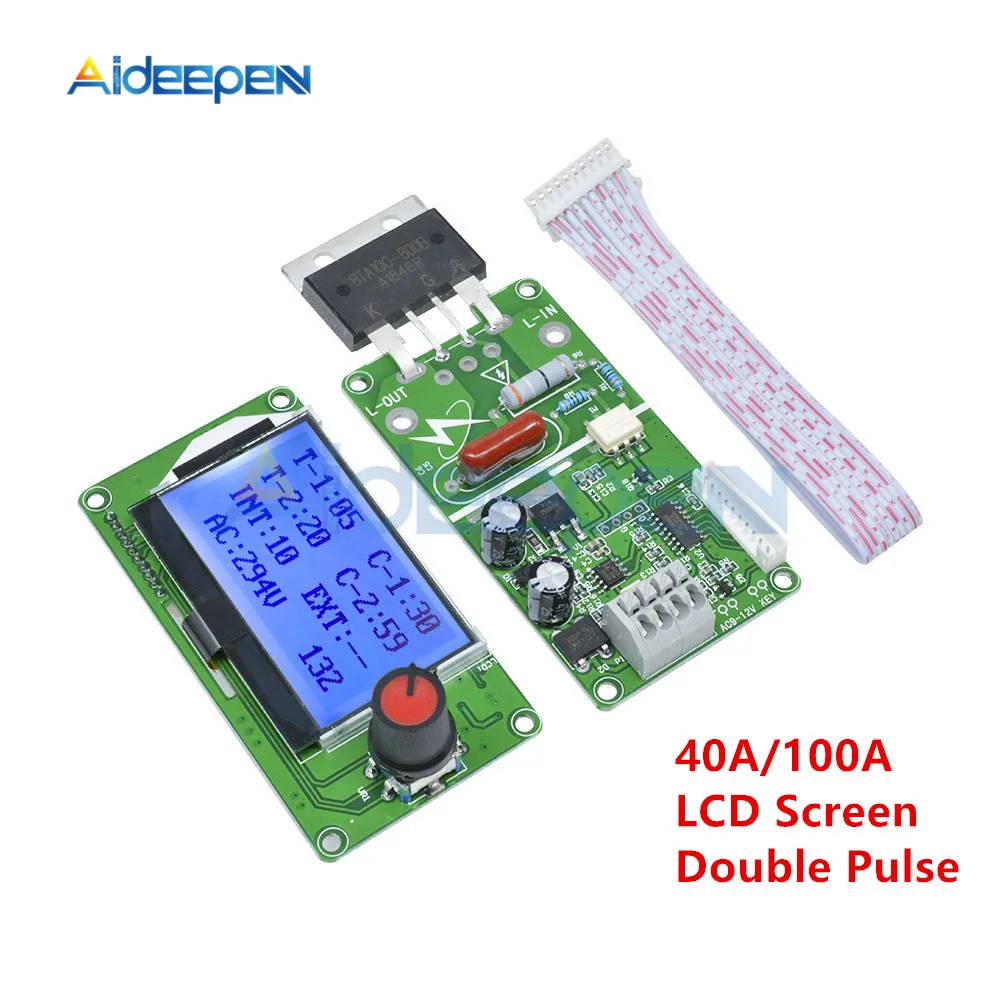

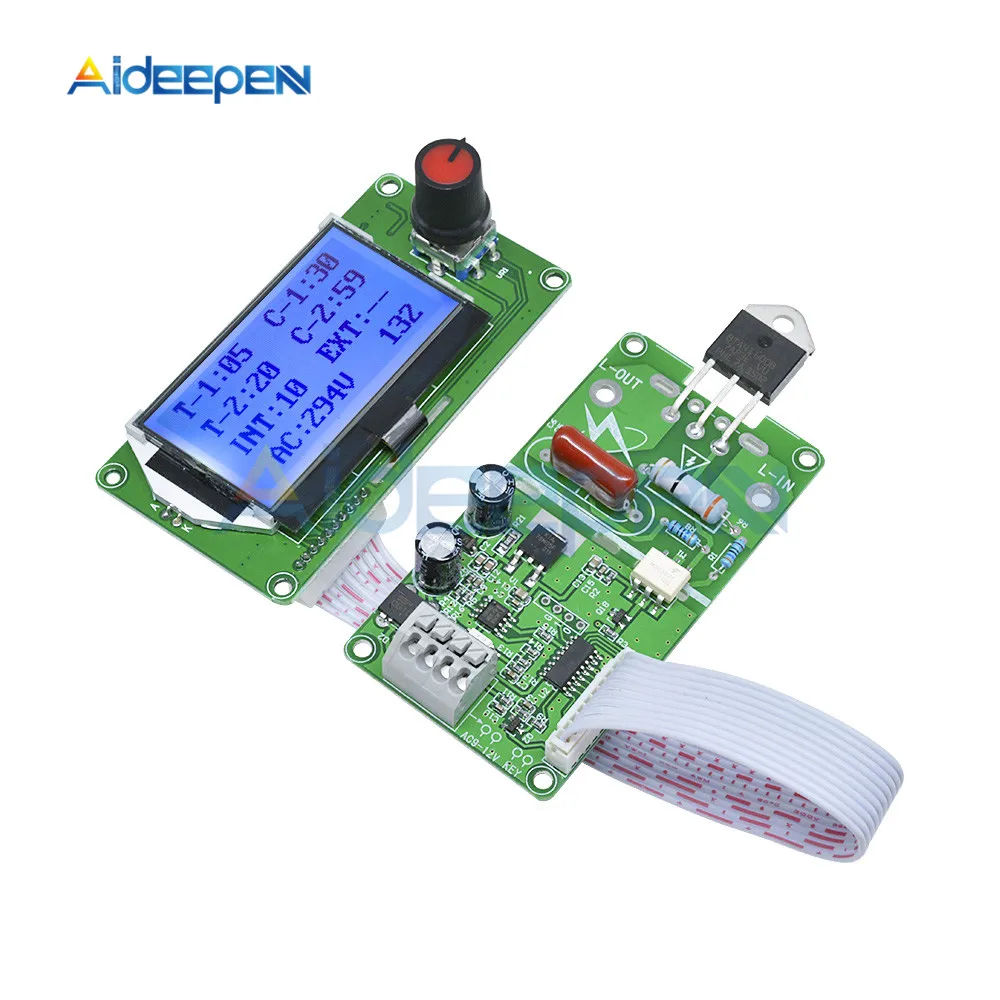

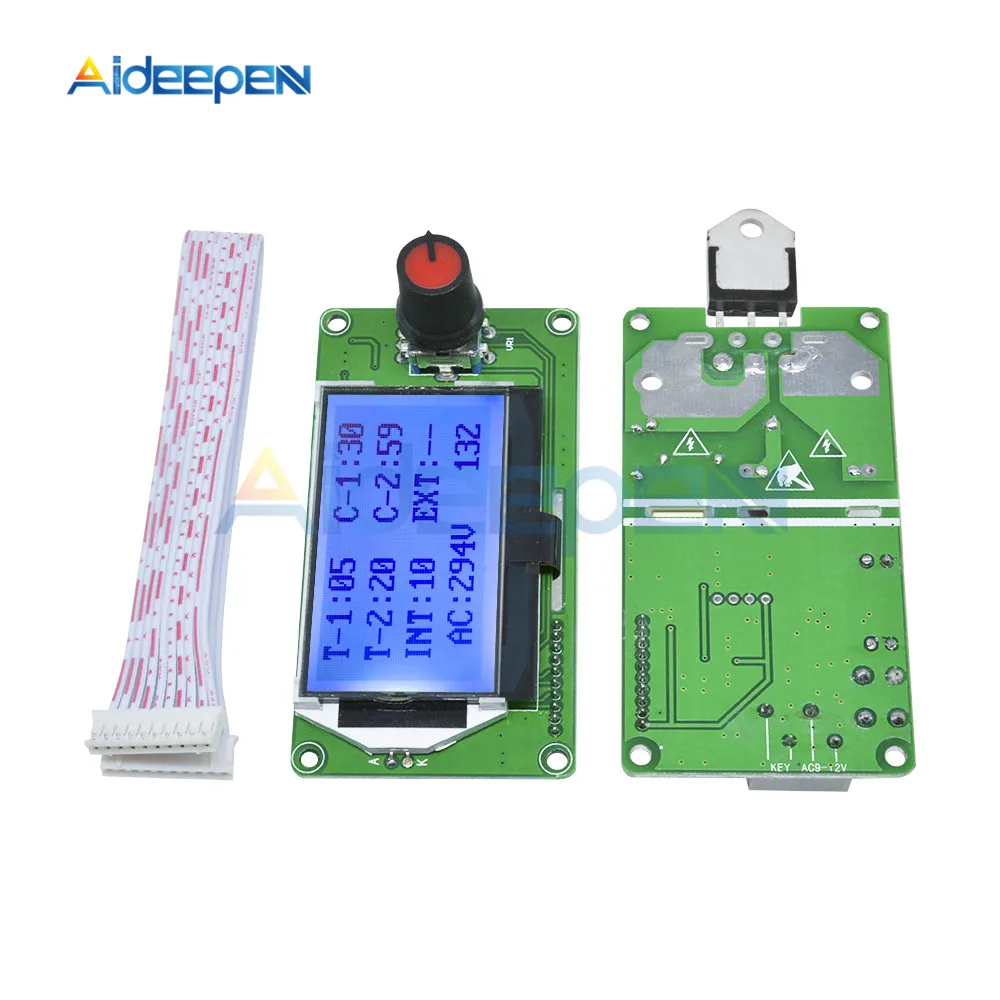

Модуль управления точечной сварки CycleThe номинальной нагрузки разработан для DIY или simple аккумуляторная машина для точечной сварки. В основном используется для сварки листов с никелированным покрытием на одной батарее или батареях, таких как никелирование литиевых батарей 18650 и стальной лист 0,15 ММ, трансформатор 0,2 Вт может быть сварен напрямую. Предназначен для сварки других аккумуляторных материалов и различной толщины, таких как полимерный Аккумуляторный электрод без никелирования, необходимо сочетать с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную плату и панель дисплея, дополнительный двухнаправленный кремниевый выпрямитель управления (SCR) 40 А и 100 А, не включает сварочные трансформаторы, сварочную ручку и другие соответствующие инструменты.

Область применения:

1. Самодельная или простая аккумуляторная машина для точечной сварки разработка сварки.

2. Сварка одного аккумулятора или аккумуляторного блока.

Функциональный обзор:

1. Можно установить для сохранения последней операции, модуль с двойным импульсным триггером, выключить любой набор времени запуска, вы можете изменить двойной импульс на один импульсный триггер. При необходимости одного импульса можно также выбрать модель цифровой трубки SWM-101.

2. Основная плата и панель управления дисплеем разделены, а внешний корпус можно гибко собирать.

3. Визуальный дисплей Multi-group data 12864, интуитивно понятное управление, удобная Регулировка параметров одного кодировщика может сделать операцию простой и быстрой.

4. С компенсацией напряжения сети Выход компенсации может быть автоматически настроен в соответствии со сменой источника питания, а электрическое напряжение около 1 секунды может быть отображено при срабатывании, чтобы эффективное тепло сварки соответствовало параметрам сварки, а Спот сварки равномерный.

5. С функцией счёта сварки 0-9999, с 5 группами параметров хранения образцов, можно хранить даже при выключенном электричестве, количество капель можно увидеть одним взглядом.

6. Время ввода 0-99 цикл (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунда.), время остановки между 2 сварками 0-99 циклов (1 цикл составляет 20 мс, например значение интервала 50, это интервал 1 секунда.) регулируется. Прочность сварки 30%-99% регулируется.

7. Модуль может изолировать сильное и слабое электричество с помощью оптической муфты и спроектировать надежную цепь для обнаружения нулевого перехода и обнаружения напряжения для обеспечения точного фазового смещения кремниевого выпрямителя управления (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).

8. Входная мощность переменного тока 9-12 В (с использованием трансформаторов переменного тока, например постоянного тока, может вызвать сбой обнаружения перехода к нулю, не может запускаться.)

9. Вход питания и внешний триггер имеют удобный и быстрый сварочный свободный терминал, внешний триггер может быть разнообразен, например, обычный переключатель, ножной переключатель, внешний источник сигнала и т. д., программное обеспечение имеет антиблокировочное состояние, срабатывающее до конца сварки, на один раунд. Например, Педальный переключатель все время выдавливался, может запустить только один раунд.

Способ использования:

1. Калибровка напряжения

] Модуль имеет функцию компенсации напряжения сети, поэтому калибровку напряжения необходимо проводить при установке первой машины, и в будущем, до тех пор, пока модульный силовой трансформатор не заменяется, нет необходимости перекалибровывать. Конечно, когда вы чувствуете, что отображение напряжения неверно, и его можно откалибровать. Ниже приведены напряжения сети, которые не калибровываются и отображаются во время работы:

Операции калибровки: Нажмите и удерживайте энкодер для питания модуля для ввода калибровочного интерфейса, первое мерцание может быть настроено энкодером один раз, после третьего бита, кодер короткого нажатия может войти в рабочий интерфейс. Например, измеряемое напряжение составляет 220 В, калибровочный интерфейс может быть установлен на 220

Ниже приводится триггерный интерфейс для отображения местного электрического напряжения:

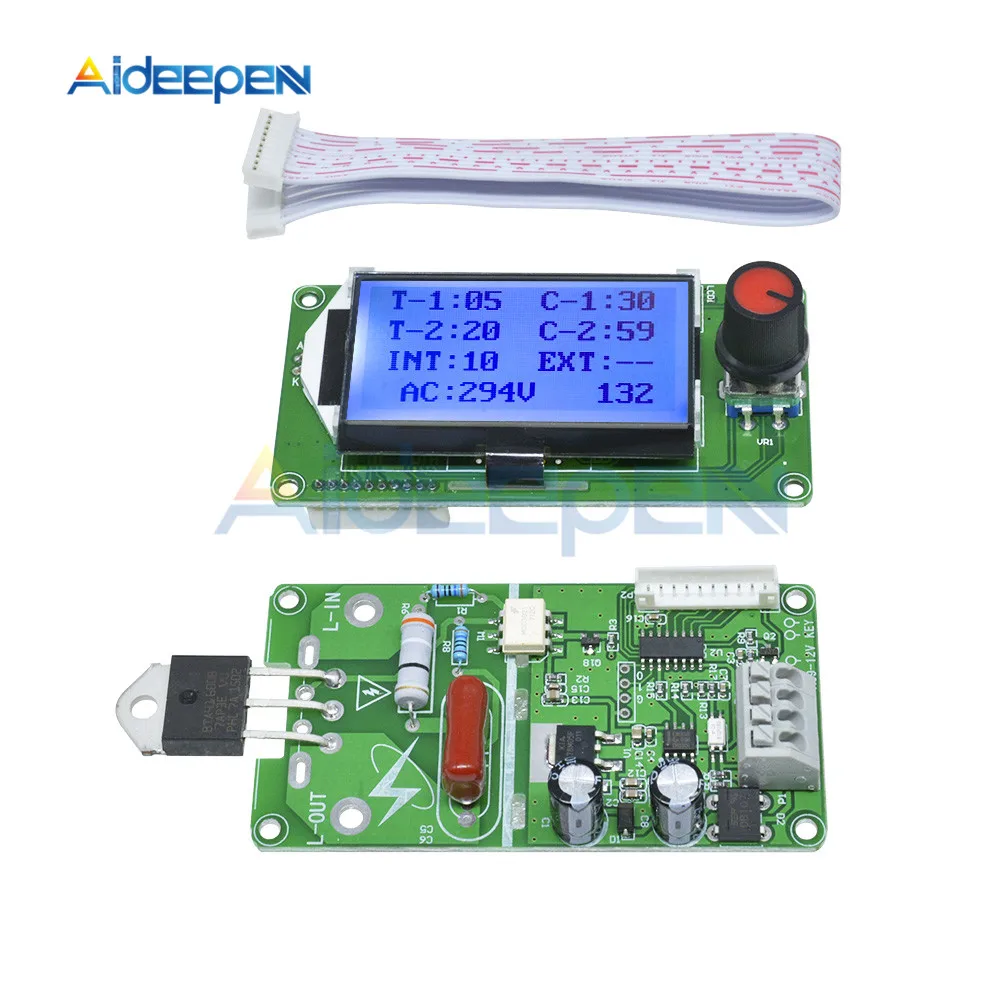

2. Интерфейс дисплея

Экстракт интервала экстракта

Интервал: время холостого хода между двумя сварными швами.

3. Числовая Регулировка: Длительное нажатие энкодера, ввод интерфейса регулировки, когда числовое соответствующее значение двойное цифровое мерцание,

Кодировщик с коротким нажатием, с мерцающим слева или справа однозначным значением для регулировки значения,

Коротко нажмите на кодировщик, чтобы изменить следующую цифру. Когда мигает двойная цифра, левый или правый поворотный энкодер меняет следующую настройку параметров. Когда значение счета больше 0, поверните кодировщик в положение счета, коротко нажмите на кодировщик, левосторонний или правый кодировщик для очистки. Когда "exit" мигнет, нажмите на энкодер, чтобы выйти из интерфейса настройки. При выходе из интерфейса кодировщик дважды щелкает в течение 1 секунды, текущее содержимое параметра может быть сохранено в качестве параметра следующего вызова (параметр сохранения шаблона), И положение сохранения соответствует позиции вызова. Позиция сохранения 0-4, и когда она превышает максимальное значение, она перезаписывается от 0.

4. Извлечение сохраненных параметров (экстракт ext→): При отображении «≡» показывает, что текущий параметр изменяется и может быть свободно настроен. Последняя корректировка сохраняется по умолчанию. Когда значение параметра вызова равно 0-4, это означает, что текущий параметр происходит из параметра сохранения шаблона (двойное нажатие энкодера в течение 1 секунды). Текущий параметр не может быть изменен, кроме того, что можно изменить состояние вызова (EXT) и значение счета можно очистить до нуля. Другие параметры не могут быть изменены.

5. Схема подключения

СВЧ трансформатор СВЧ-печи сварочная ручка

Нормально открытый переключатель пульта управления

Меры предосторожности при использовании

1. Этот модуль сделай сам должен обладать определенными знаниями электрика. Если вы новичок, пожалуйста, ознакомьтесь с знаниями электрика перед началом. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, кремниевый выпрямитель управления требует внешнего радиатора для отключения тепла.

2. Мощность приводной нагрузки модуля зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить трансформатор микроволновой печи, BAT100 (100A) может переносить два трансформатора микроволновой печи, а рекомендуемый для трансформатора-100A.

3. Не знаете времени сварки и мощности сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого к верхнему, чтобы избежать повреждения сварочной ручки.
