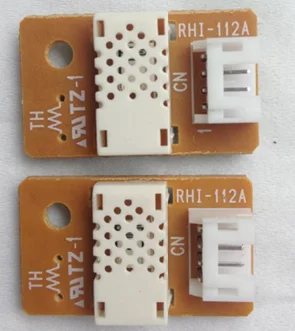

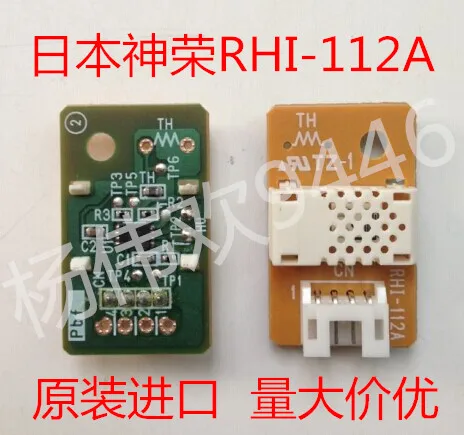

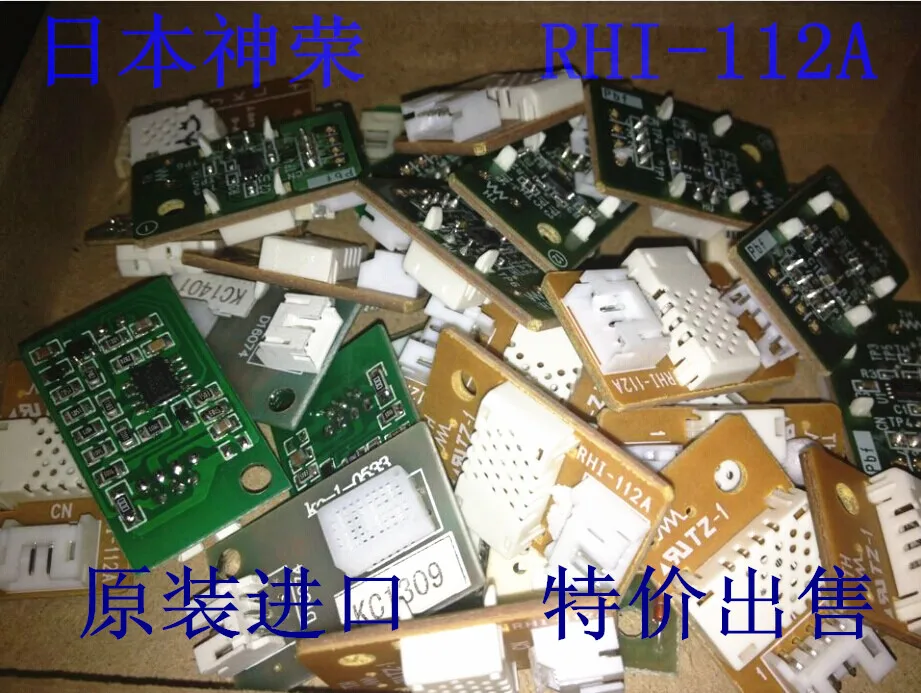

Импортный модуль датчика температуры и влажности RHI-112A





Введение продукта] Модуль температуры и влажности RHI-112A долгий опыт разработки схемы управления датчиком влажности, простой в использовании и обеспечивает низкую цену, чтобы обеспечить высокоточные возможности обнаружения влажности. Он имеет характеристики высокой точности, небольшой температурной зависимости и управления микрокомпьютером с одним чипом в мире, поэтому нет необходимости корректировать диапазон обнаружения температуры и влажности. Этот продукт производится в Японии Shen Rong Co., Ltd.



[Электрические параметры] Номинальное напряжение: DC3.15 ~ 5,5 В Номинальная мощность: 0,5 мА (макс., Синусоидальная волна) Диапазон использования: 0 ~ 60 ° Диапазон обнаружения влажности: от 10 до 90% RH Диапазон температур хранения:-20 ~ 70 ° Диапазон сохранения влажности: 95% ниже относительной влажности (без конденсации) Точность обнаружения влажности: + 3% относительной влажности

[Выходной сигнал влажности] (25 с, 1 кГц, 1 В переменного тока)

RH % RH

10%

20%

30%

40%

50%

60%

70%

80%

90%

Напряжение

0,33

0,66

0,99

1,32

1,65

1,98

2,31

2,64

2,97

[Характеристики температуры на выходе]

°

0

10

20

25

30

40

50

60

Ω kΩ

27,22

17,93

12,08

10

8,315

5,834

4,161

3,014

[Точность обнаружения влажности]

Относительная влажность (% RH)

30

40

50

80

Выходное напряжение (В)

0. 99

1,32

1,65

2,64

Точность сравнения (% RH)

± 5

± 4

± 3

± 6

[Стандартные условия испытаний] В атмосферу температура 25 °, частота 1 кГц, а напряжение 1 В переменного тока (Синусоидальная волна) используется в качестве стандарта. Характерный тест, сначала поместите датчик влажности в сухой воздух 25 °/0% RH, подождите 30 минут, а затем установите влажность до 60% RH, а затем Подождите 15 минут, проверьте значение сопротивления. Измерительное устройство: шунтирующий генератор влажности: SPH-1 (система Divine Rong)

[Примечания] A не допускайте конденсации продукта и не допускайте погружения продукта. B не использовать в следующих газовых средах: соль, неорганические газы (диоксид серы, хлор, Аммиак), органические газы (спирт, Этиленгликоль эфир, альдегиды) C. Лучше не держать его в окружающей среде выше 60 °C в течение длительного времени, так как это легко деформирует защитную коробку датчика
