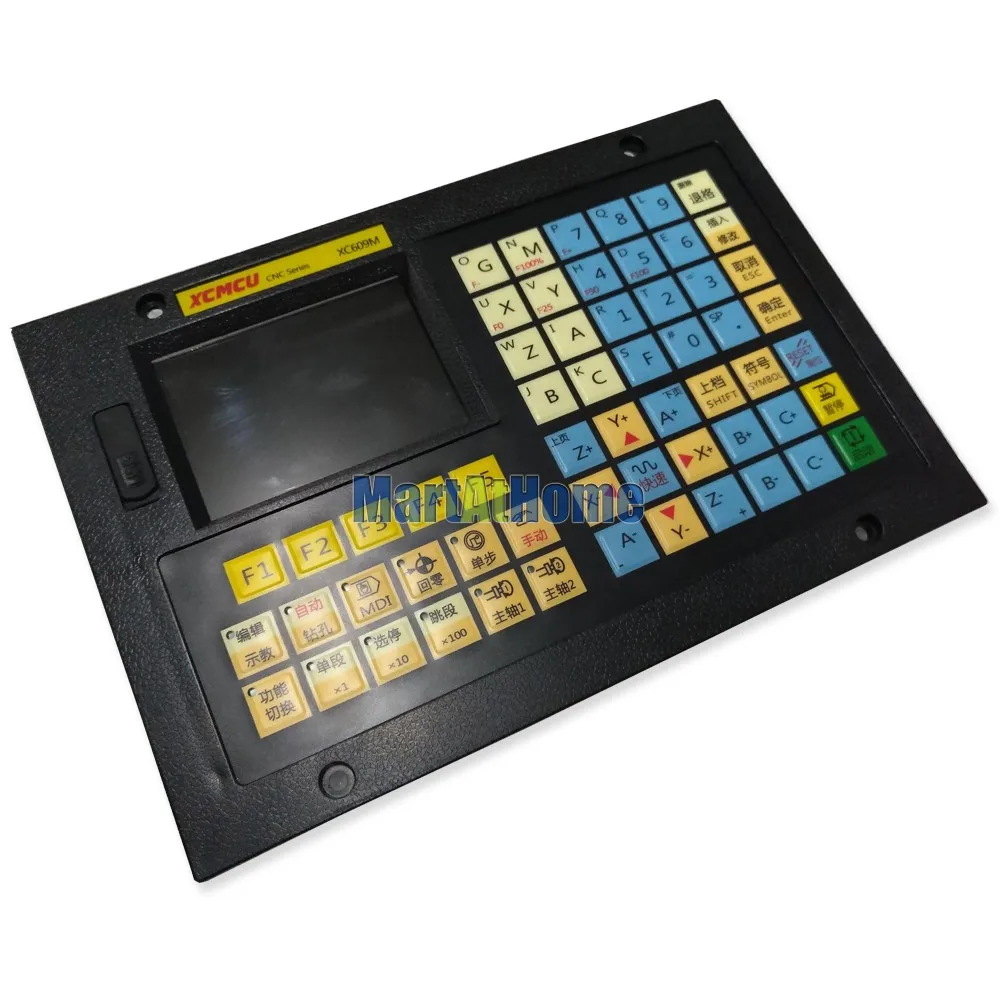

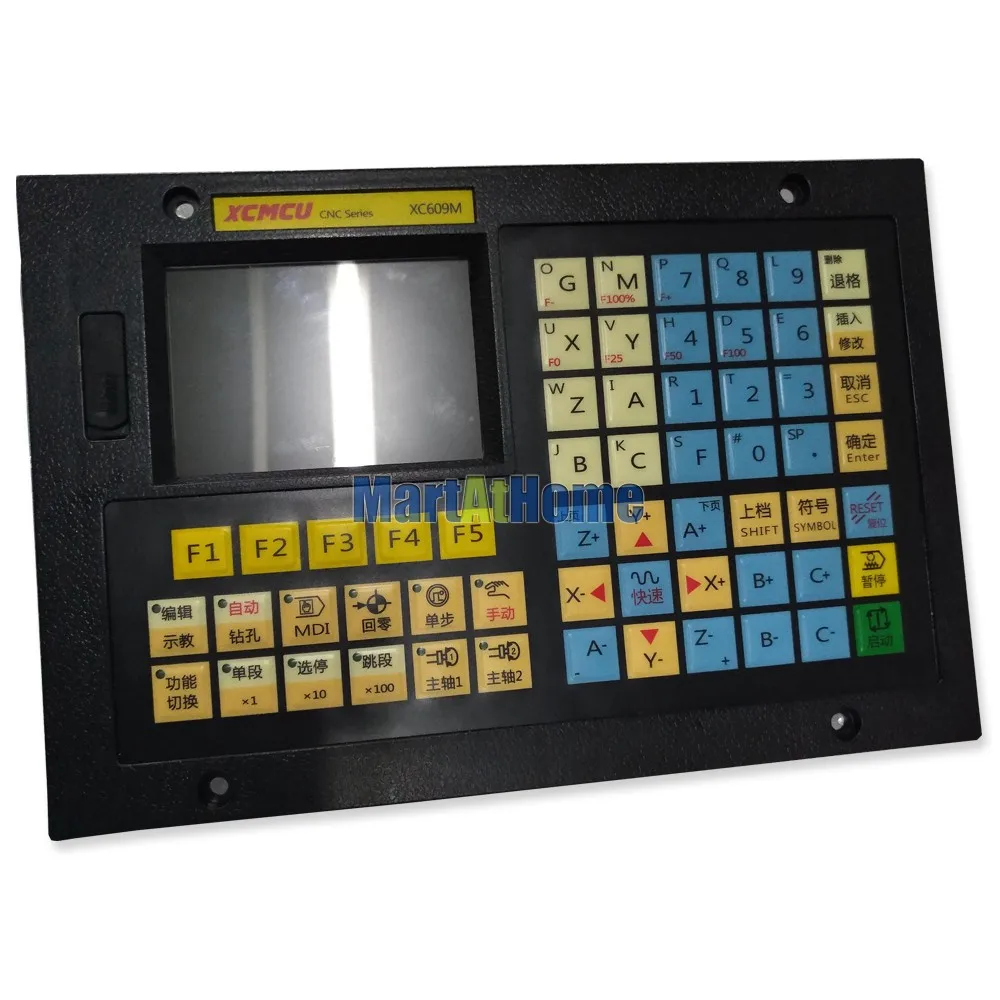

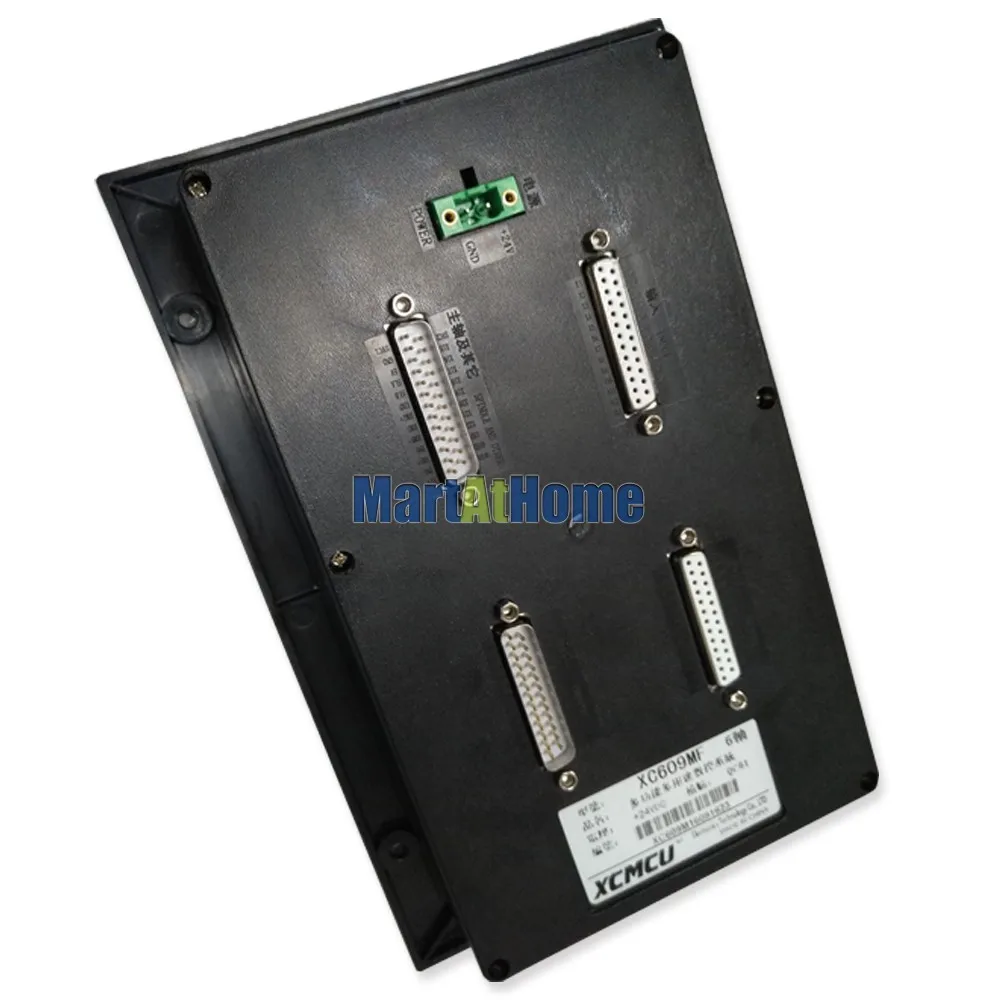

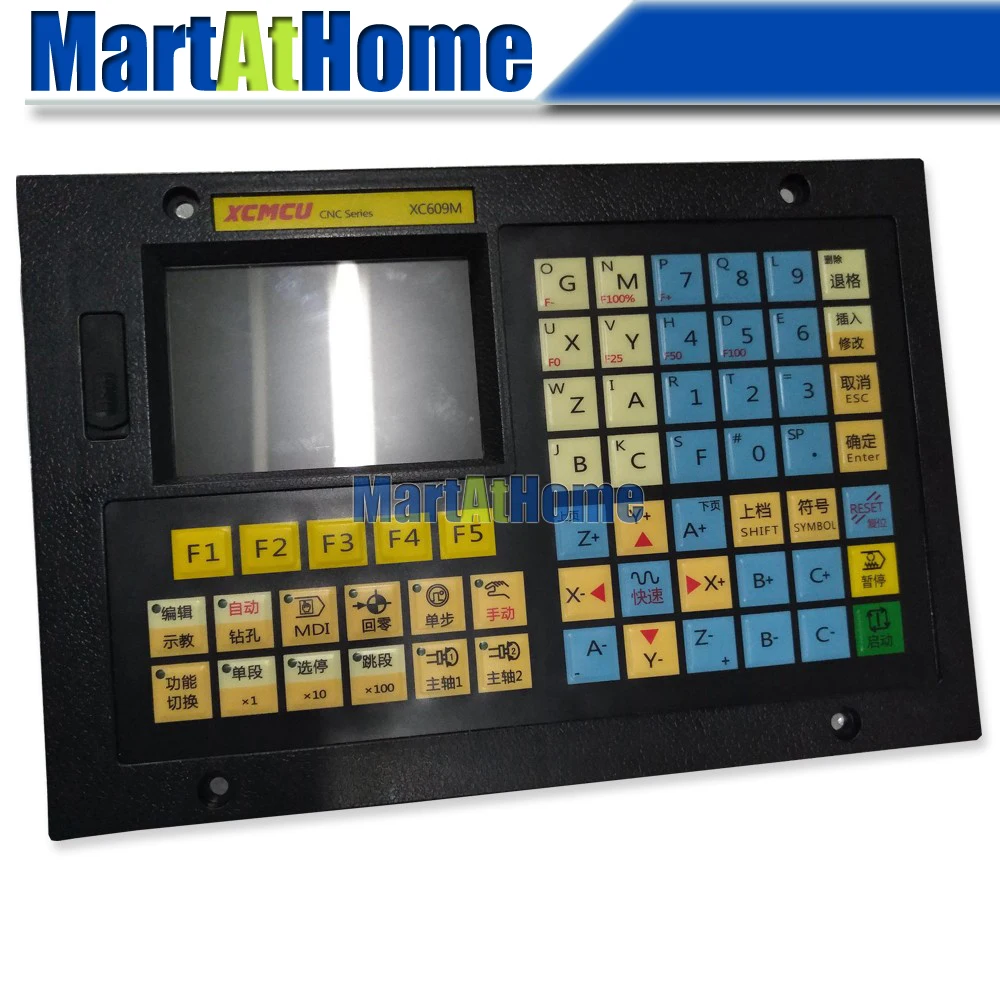

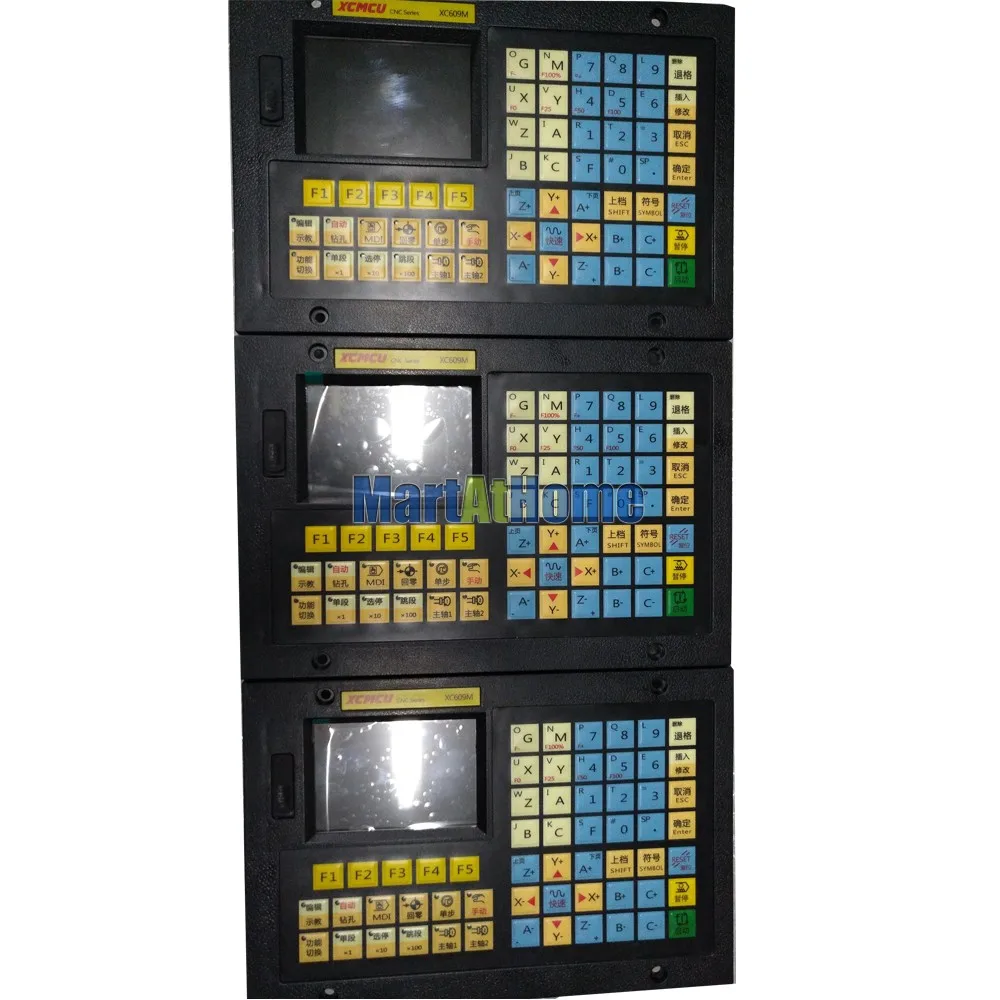

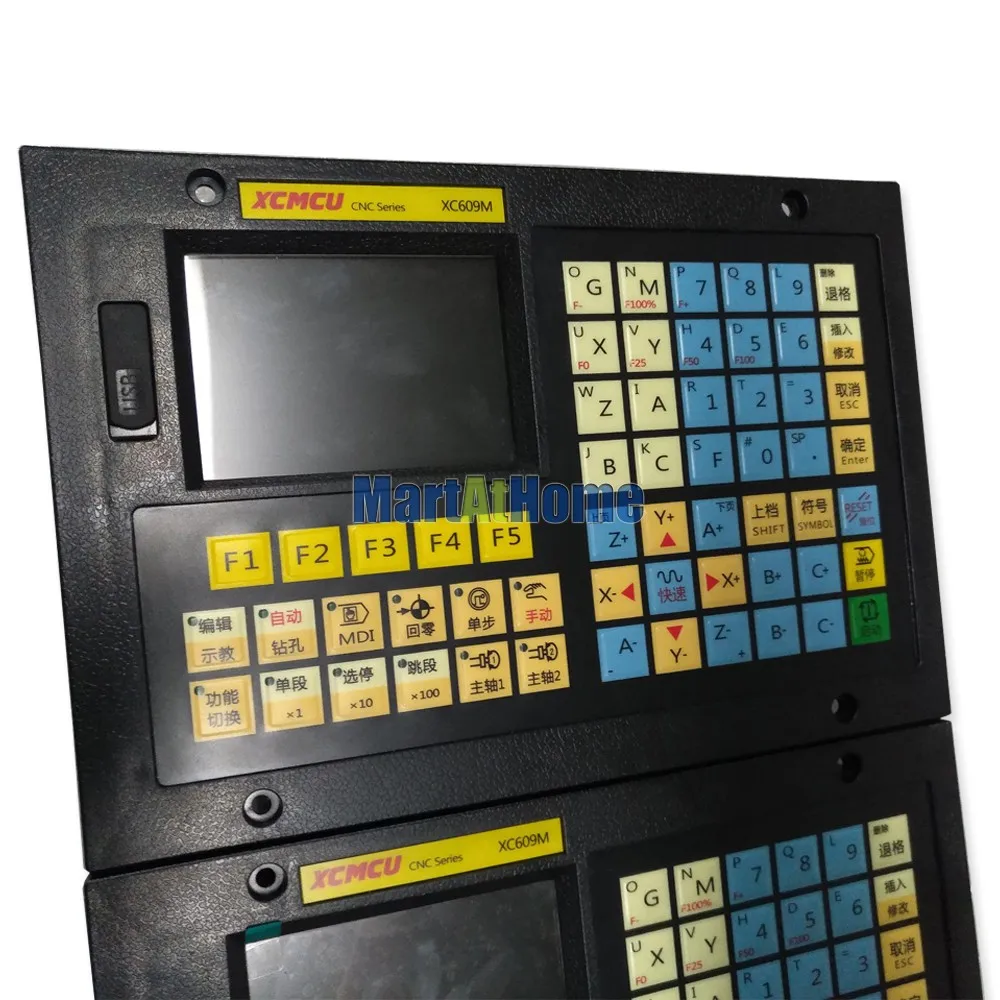

XC609M 1 6 осевая USB система управления с ЧПУ g-код FANUC поддержка офлайн фрезерного Расточного сверления подача

Контроллер требует однофазного источника питания постоянного тока 24 В, вы можете приобрести по следующей ссылке:

Https://www.aliexpress.com/item/32958539565.html

Если вам нуженНа монтажной панели,Вы можете приобрести по следующей ссылке:

Посылка включает в себя:

Описание:

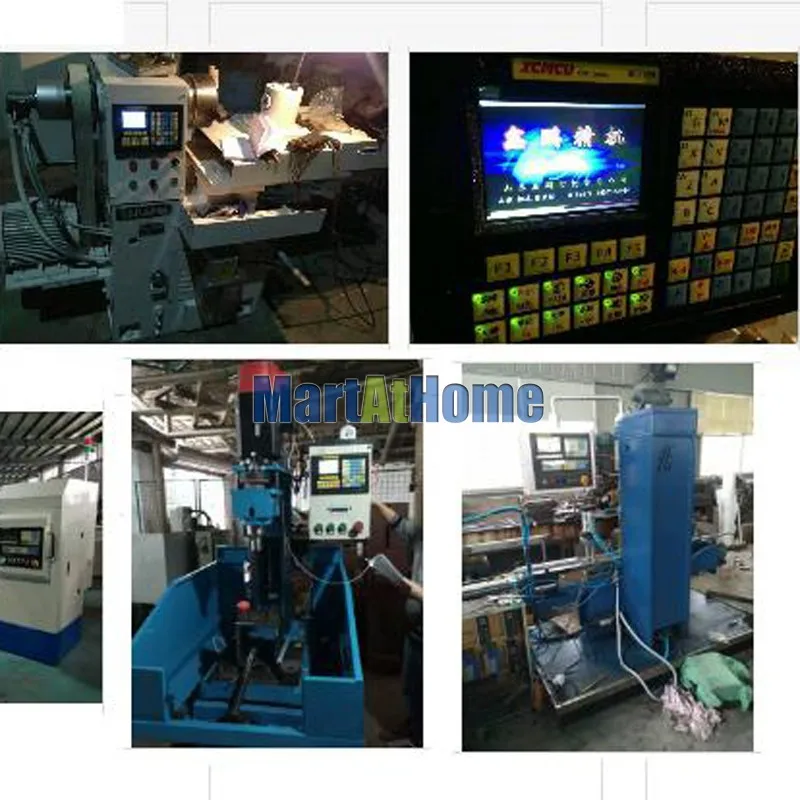

Это ваш больший выбор для управления вашим сверлильным станком с ЧПУ, фрезерным станком с ЧПУ, специальным станком, автоматическим оборудованием, автоматическим сварочным роботом, подающим роботом и координатным роботом.

Сравнение XC609D, XC609M:

Модель

XC609D

XC609M

Область применения

Используется в гравировальных станках, гравировальных и фрезерных станках, небольших обрабатывающих центрах

Используется для сверления, нарезания и автоматизированного сверлильного станка.

Алгоритм

Микро-отрезков перспективный алгоритм

Общий алгоритм

Заготовки

Стандарт обработки заготовки

Обработки нестандартных Заготовки

Ручное Программирование

Поддержка

Никогда не поддерживают воздушную почту столба Кита

Программа экспорт от компьютера

Поддержка

Поддержка

Особенности:

Исходя из 32-битный микропроцессор, полный связь, 0,001 мм Точность интерполяции, и скорость передачи данных до 12 м/мин.

Может запускать 3 программы (1 основная программа, 2 подпрограммы) одновременно,Что удобно для обработки, погрузки и разгрузки.

С3,5 дюймовый цветной широкоэкранный ЖК-дисплей, Разрешение 480х320, стиль интерфейса Windows. Оснащен 5 функциональными клавишами, легко управлять. Удобно для отладки и обслуживания с интерфейсом дисплея, таким как классификация параметров, журнал сигнализации, диагностика системы.

Стандартная G инструкция, совместимая с системой FANUC.

40 видов инструкции G, поддерживающих циклы сверления, циклы нарезания.

Полноэкранная программа для монтажа деталей, встроенная в 128 М массивное пространство программы, которое может хранить различные части программы.

С интерфейсом USB, который поддерживает U диск файл чтения и записи, резервного копирования данных.

I/O 24 контакта могут быть разработаны до 96 контактов.

Удобно работать с китайским/английским операционным интерфейсом

Система принимает контроль ускорения и замедления до интерполяции

Поддержка многоуровневого управления и ограниченная функция блокировки системы времени, что позволяет легко управлять

Поддерживает стороннее программное обеспечение G code.

Технические характеристики:

Основная функция

Ось управления номер

1 ~ 6 осей (X,Y,Z,A,B,C)

Связь номер оси

Общая связь

Аналоговый шпинделя

2

Шпинделя мониторинга

Да

Минимальный инструкция блок

0,001 миллиметр

Максимальная инструкция соотношение цена/качество

+ 99999999 × Минимальная инструкция

Быстрая скорость подачи

12000 миллиметр/мин

Быстрая скорость подачи

F0, 25%, 50%, 100%

Резка скорость подачи

12000 миллиметр/мин

Скорость подачи

От 0 до 150%

Электронные передаточное число

1 ~ 65535: 1 ~ 65535

Автоматический разгон и торможение

Да

Позиционирования

G00 (позиционирование линейной интерполяции)

Интерполяция

Прямая линия (G01), дуга (G02/G03/G12), интерполяция спиральной линии

Возврат контрольная точка

Автоматически до опорной точки (G28)

С ЖК-дисплеем

3,5 дюймов TFT ЖК-экран, разрешение 480x320

Многодокументный интерфейс программного обеспечения ключи

5

Один шаг корма

X1, x10,x100

Интерфейс связи

U диск интерфейс

Внешний маховик интерфейс

Да

Интерфейс ввода/вывода

24/24 (растяжимый to96/96)

Пауза (секунд)

Да

Правильная система позиционирования

Да

Функция остановки

Да

Для хранения ход Функция проверки

Да

Многодокументный интерфейс операции

Да, поддержка многосегментной работы.

Сброс

Да

Пропустить переключатель

Да

Один пропуск по трубопроводу

Да

Программа защиты переключатель

Да

Само-диагностические функции

Да

Кнопка аварийной остановки

Да

Блок питания

DC 24V/1A

Система координат

Система координат станка (G53), система координат заготовки. G92,G54 ~ G59), локальная система координат (G52), система координат

Автоматическая система координат установка

Да

Запятой вход

Да

Вспомогательные функции

Вспомогательная функция

M2 количество вспомогательных функций, M код на заказ, ручной/MDI/автоматический контроль вращения шпинделя, Реверсивный и остановочный контроль остановки охлаждающей жидкости; Контроль смазки и остановки запуска и т. Д.

Шпинделя функция

Шпинделя функция

Двойной шпиндель

Нарезание резьбы

Да

Шпиндель с аналоговым выходом

Да, двойной шпиндель

Функция инструмента

Функция инструмента

Поддержка центрирования ножа, три точки к центру ножа

Компенсация инструмента памяти

-9999,999 ~ 9999.999,99

Резак компенсация

Каждая ось компенсация длины

Операцию редактирования

Функции редактирования

Параметры, диагностический ввод бит, правка программ, MDI выполнение нескольких программ

Емкость для хранения

128 м

Количество сохраненных программы

N

Программа отображаемое имя

Китайский, английский, цифры и комбинации

Программа линия поиска

Да

Пропустить дополнительный сегмента программы

Да

Программа переключения

Да

Дисплей

Дисплей

Китайский, английский

Время обработки, количество деталей

Да

Скорость вращения шпинделя, инструкции м/с

Да
