Этот продукт с помощью ультразвукового зонда промышленного класса интеграции, все из которых импортированы из маломощных чипов, чтобы гарантировать стабильность продукта и один в пол, водонепроницаемый Тип зонда, стабильная производительность. Этот модуль использует совершенно скромный, Пусть эта компания производит дальномер HC - SR04D.Формат вывода последовательного порта напрямуюСоединение

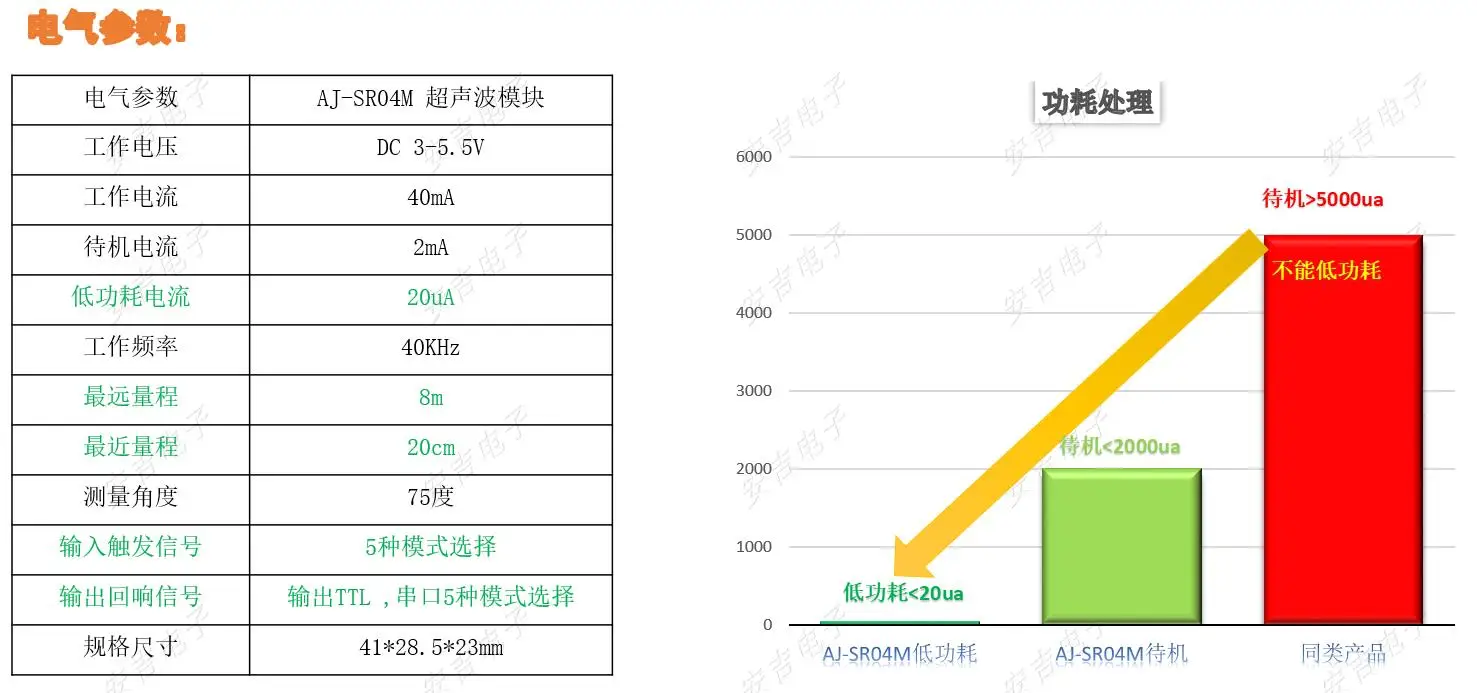

Параметры и характеристики продукта:

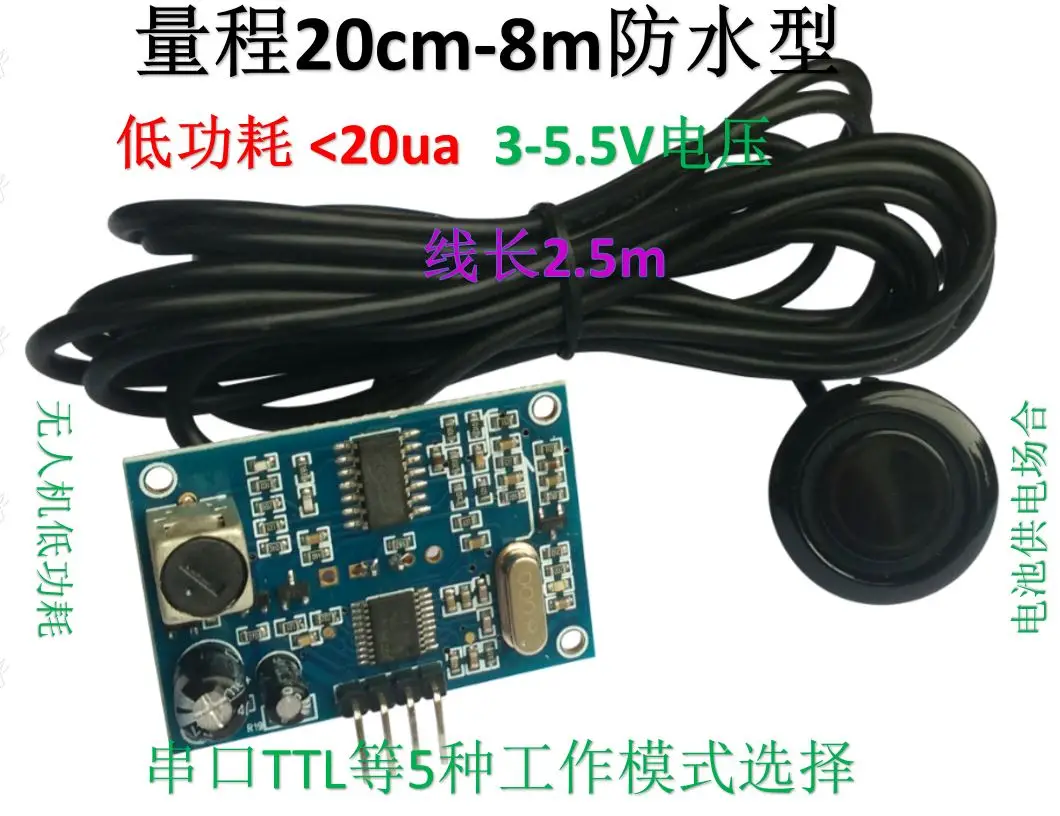

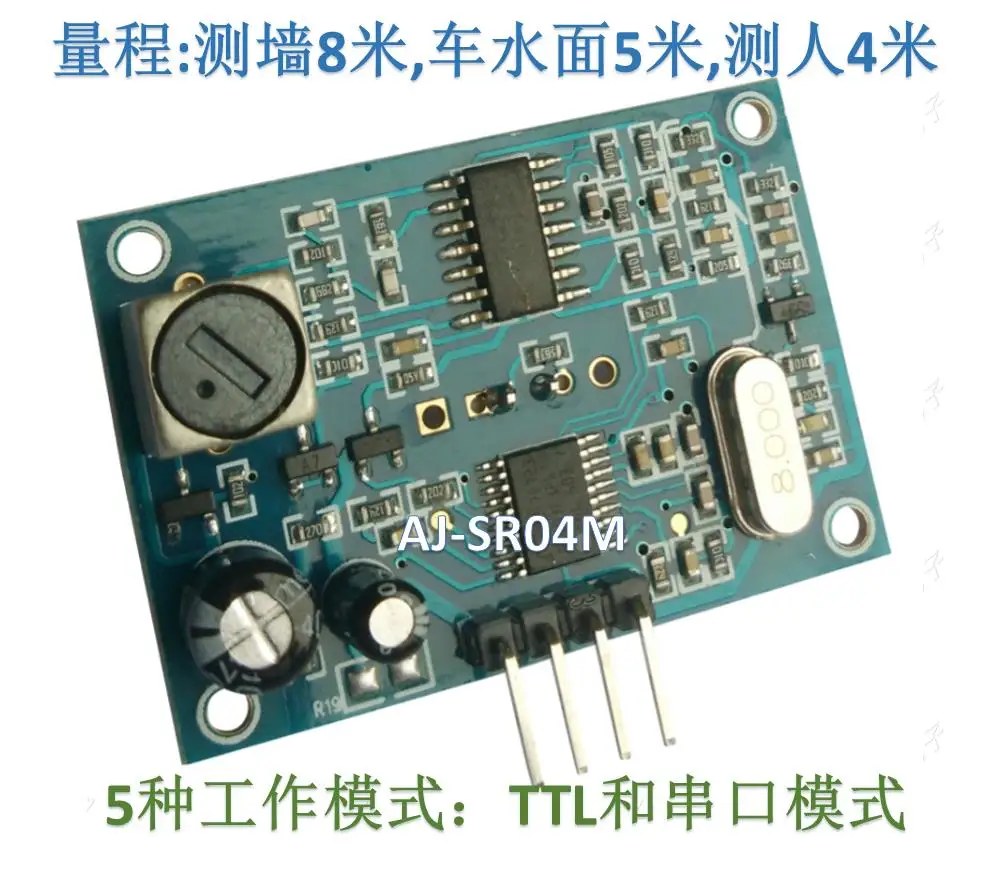

1, промышленный дизайн, до 8МДиапазон измерения расстояния, слепые зоны20 смЧувствительная, высокая и стабильная производительность. Интеграция закрытой водонепроницаемой ленты зонда, нанесение на влажность, плохие случаи измерения, тестирование с использованием различных режимов выбора для разных случаев.

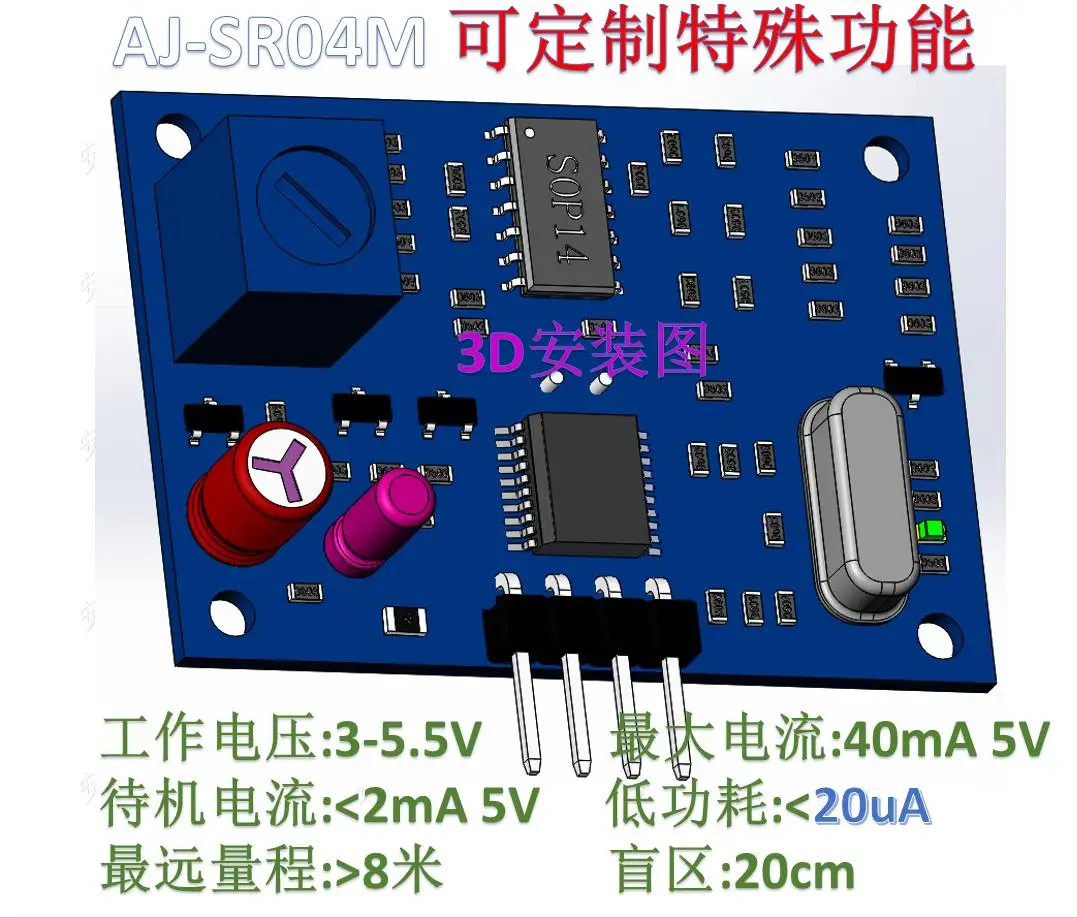

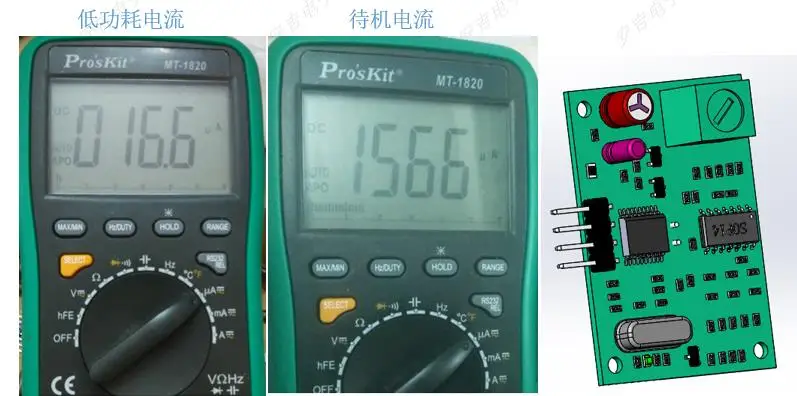

2. Низкое энергопотребление20 мкА низкое энергопотреблениеТок, более широкое рабочее напряжение3,0 5,5 В, Более совместим с окружающей средой, выбранная Мощность рассеивания батареи с низким энергопотреблением
Выберите 3, разнообразие моделей и потребляемая мощность, подходящие для различных случаев тестирования и учебного эксперимента.
4. Продукция имеет ультразвуковой зонд водонепроницаемого типа, предотвращает попадание пыли из-за неисправности датчика воды

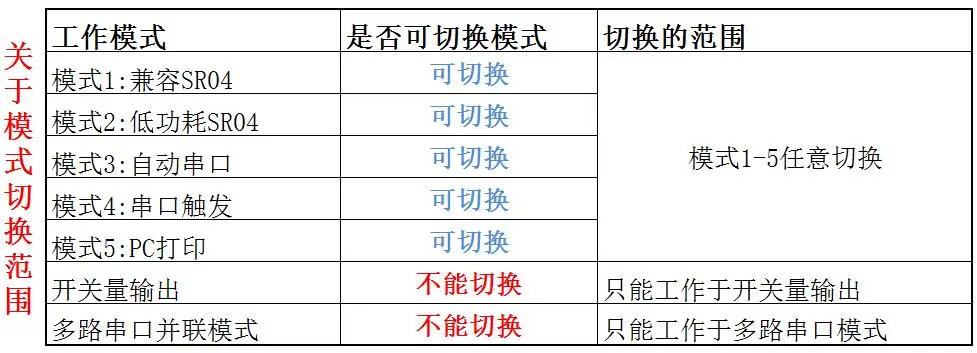

5. Модуль имеет различные режимы выбора, сфотографированный после того, как вы можете уведомить о модификации бармена, сам также может начать менять
6,Может быть настроен специальный модуль, бармен-осада льва, Если у вас возникли какие-либо вопросы, вы можете связаться с технологией без барьеров в любое время, чтобы ваши эксперименты по проекту прошли гладко
7,Может регулировать угол расхождения зонда
Загрузка соответствующих данных:Pan.baidu.com/s/ 1df1xnqt

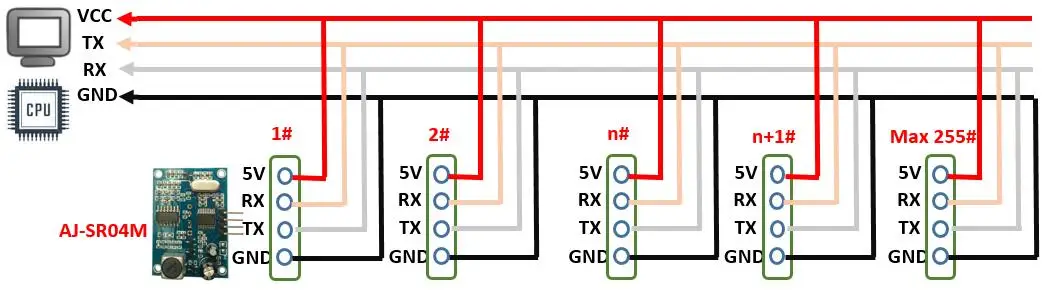

Многонаправленное последовательное параллельное управление, перейдите по этой ссылке ниже, до 255 модулей для работы одновременно

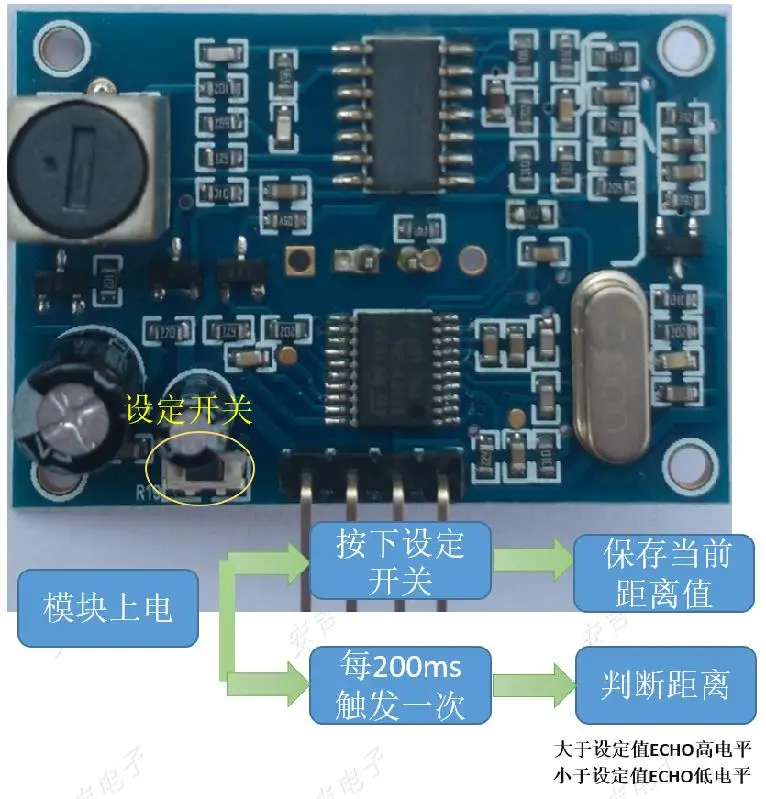

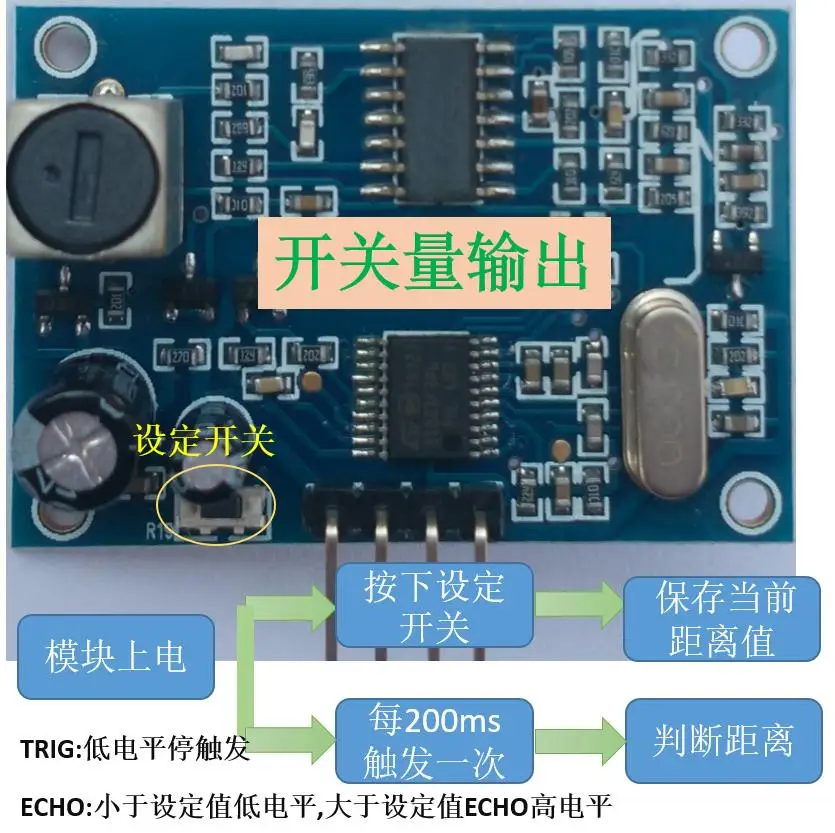

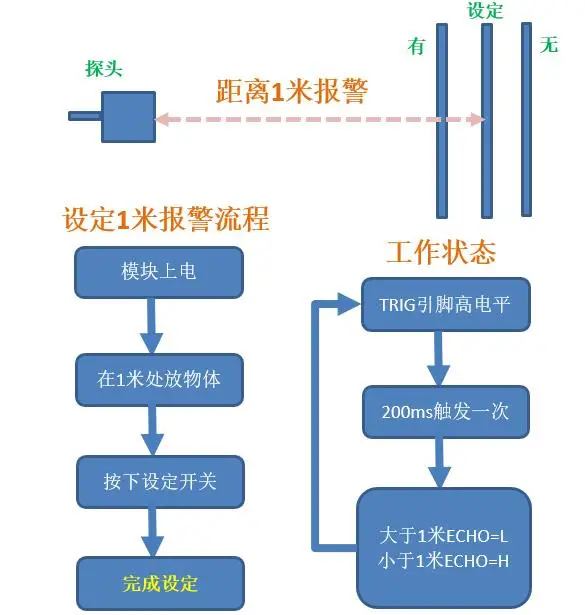

Использование этого модуля, можно установить расстояние, если меньше установленного расстояния, будет выход переключателя
ПроизводствоПрименение продукта:
1. Интеллектуальное расстояние автомобиля и препятствия
2. Измерение расстояния до объекта, измерение высоты человеческого тела
3. Интеллектуальный контроль движения и парковки
4. Исследования, безопасность, Промышленный контроль
5. Искусственный интеллект, измерение высоты плоскости и т. Д.

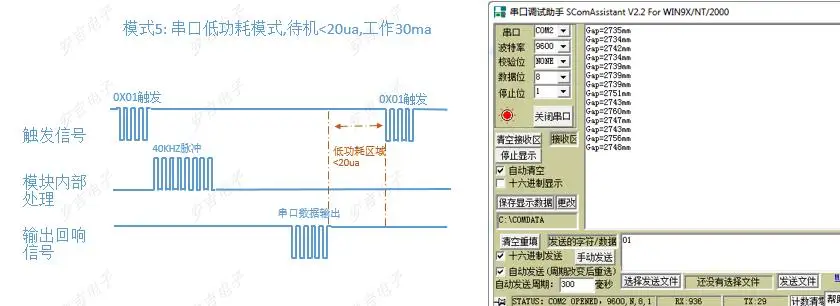

Модель3, 4Спецификация выходного формата:

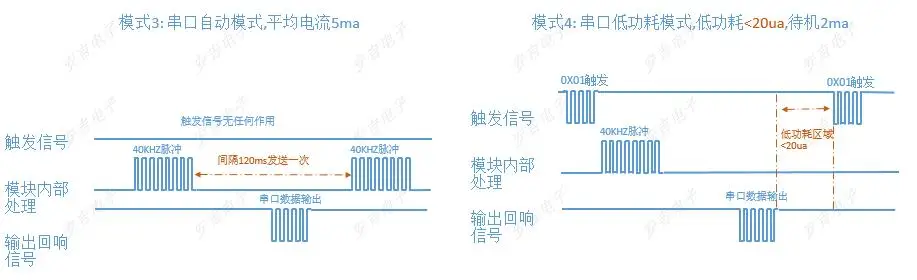

Модуль получает письмо серийного триггераНет.,Вывод одного кадра за раз,Содержащий4А8Данные A.Формат рамки для: 0 xff + H_DATA + L_DATA + SUM
1,0 xff: Данные для начала кадра,Используется для определения.
2,H_DATA: Данные на больших расстояниях8Позиция.
3,L_DATA: Данные о расстоянии низкие8Позиция.
4,Сумма:Данные и,Для шарма.Его0 XFF старт не участвует в проверке, составление бюджета H_DATA + L_DATA = сумма (Только низкий8Позиция).
5,H_DATAСL_DATAСинтетика16Данные A,То есть в мм расстоянии.
Например:
Ответ продукта07: FF от A1 до A7
Код проверкиSUM = A8 = (0x07 + 0 xa1) и 0 x00ff
0x07Для высоких данных на расстоянии;
0x1Для низких данных;
Значение расстояния0 х07a1;Преобразуется в десятичную1953;Блок:Мм

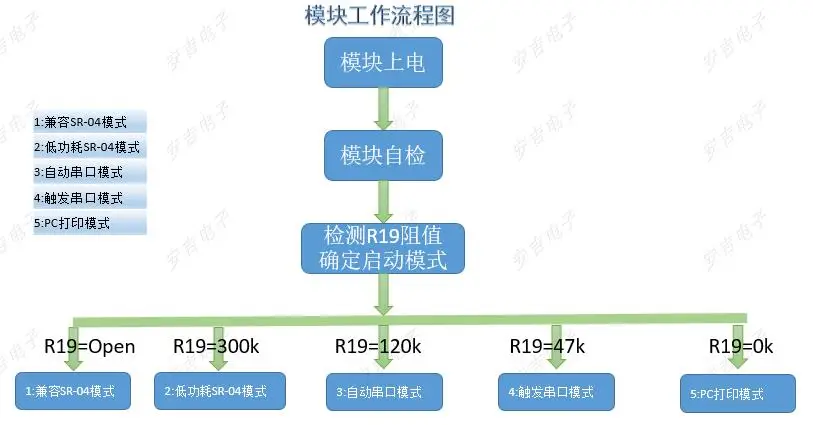

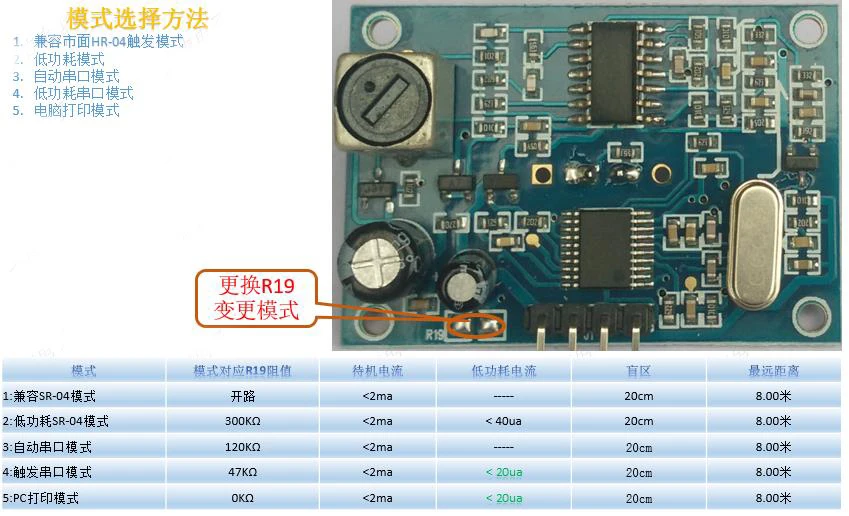

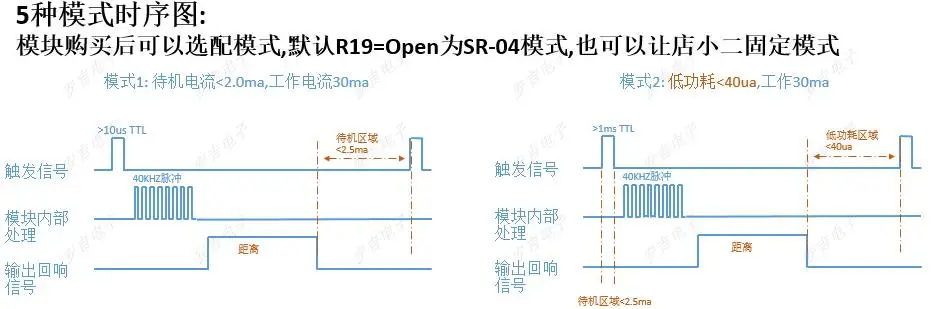

ЧерезR19Выберите режим запуска модуля,ВыберитеПосле того, как модуль хорошей схемы эффективно получает сигнал триггера,Будет излучаться внутренним40 кГцУровень цикла и обнаружение эха. После обнаружения эхо-сигнала выходной сигнал или соответствует сигналам последовательного порта.
Ширина импульса эхо-сигнала пропорциональна измеренному расстоянию.
Таким образом, путем излучения сигнала на интервал полученного эхо-сигнала можно рассчитать расстояние.
Формула:США58 =/См илиСША/148 =Дюймы; Или: расстояние = время высокого уровня*Скорость звука (340 м/с)/2;
Примечание:
1, Этот модуль заряжен, для зарядки подключения, пусть модульGNDПервое подключение, иначе это повлияет на нормальную работу модуля.
2Диапазон, не меньше площади испытываемого объекта0,5Квадратная и плоская плоскости, насколько это возможно, в противном случае влияют на результат измерения.
