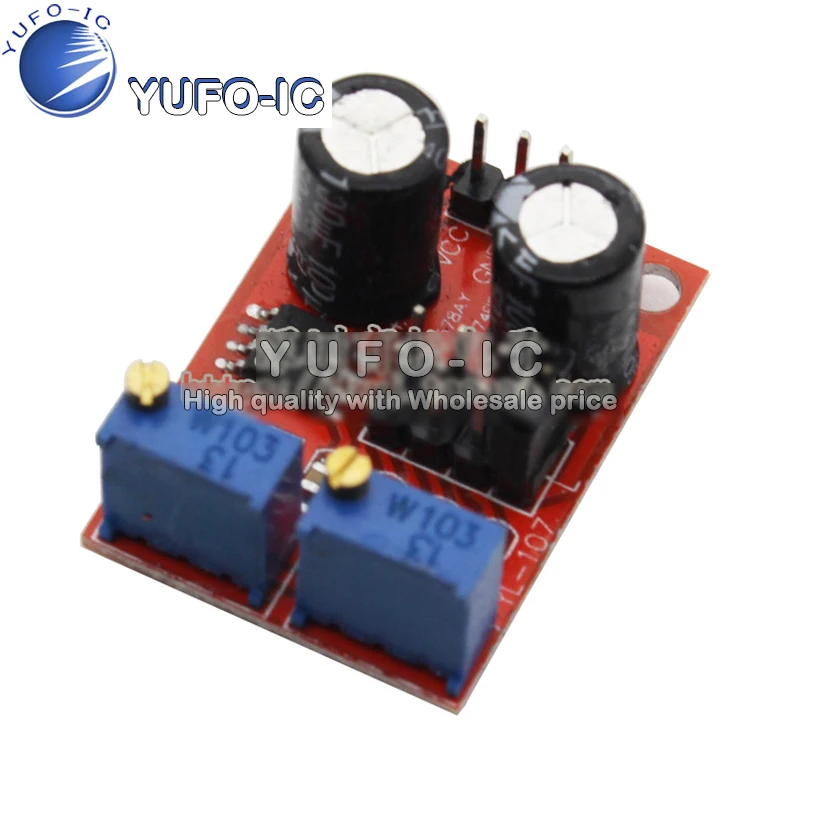

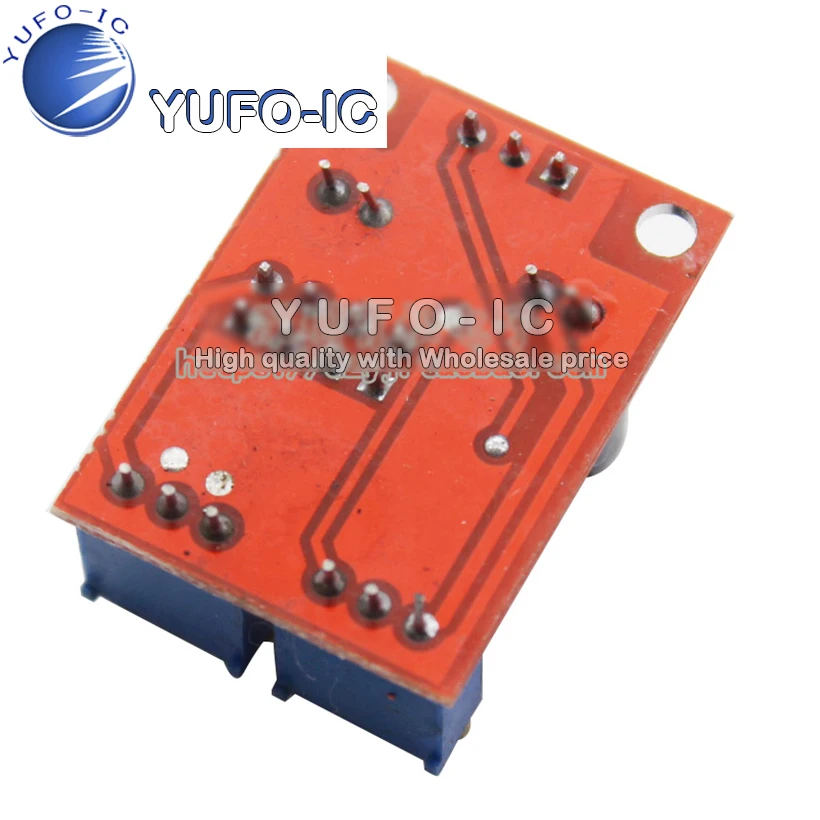

Этот модуль области применения:1. Используется в качестве генератора сигналов квадратной волны, квадратный волновой сигнал предназначен для использования экспериментальной разработки.2. Используется для производства привода шагового двигателя квадратного волнового сигнала.3. Регулируемый Пульс для использования MCU.4. Создание регулируемой схемы управления импульсом.Краткое описание:1, размер: 3,1 см * 2,2 см1, основной чип: NE555;2. Входное напряжение: 5 В-15 В. 5 В. 5 в источник питания, выходной ток может быть около 15 мА; 12 в источник питания, выходной ток может быть около 35 мА;
3. Входной ток: p 100 мА4, амплитуда выхода: PP V до 11,4 V-4,2 V PP. (в зависимости от входного напряжения, амплитуда выхода будет отличаться)5, максимальный выходной ток: 15 мА или выше (5 в источник питания, V-когда PP составляет более 50%), 35 мА или (12 в источник питания, v-PP больше 50%)

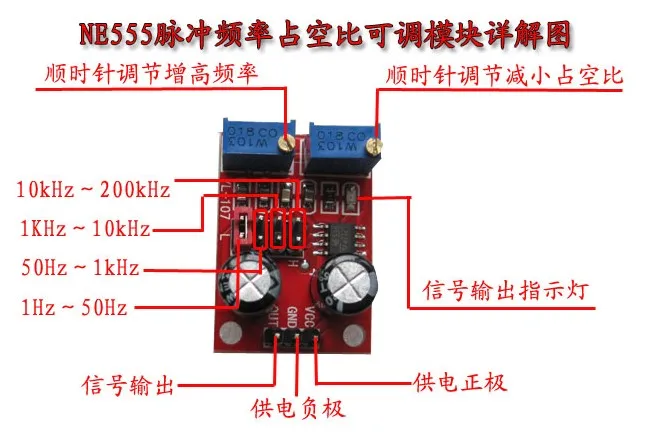

Три преимущества:1, выход со светодиодным индикатором, есть ли какой-либо выход простой (низкое электричество в обычное время, светодиод высокого уровня, относительно низкая частота мигания);2, Диапазон выходной частоты дополнительного класса и выходная частота и непрерывная регулировка;Низкочастотный сдвиг: 1 Гц ~ 50 ГцПромежуточный частотный сдвиг: 50 Гц ~ 1 кГцВ высокочастотном сдвиге: 1 кГц ~ 10 кГцВысокочастотный сдвиг: от 10 кГц до 200 кГц
3. Выходной рабочий цикл может быть тонкой настройкой, коэффициент работы и частота не регулируются, регулируемый Рабочий цикл изменит частоту;
4. Выходная частота регулируется;Период T = 0,7 (RA rb + 2) C
RA и RB от 0 до 10 k регулируются;
C = 0,001 мкФ при низкочастотном сдвиге;C = 0,1 мкФ при промежуточном сдвиге частоты;В высокочастотном сдвиге C = мкФ;Высокочастотный сдвиг, когда C = 100 мкФ, поэтому частота волны покупателей может быть рассчитана.
