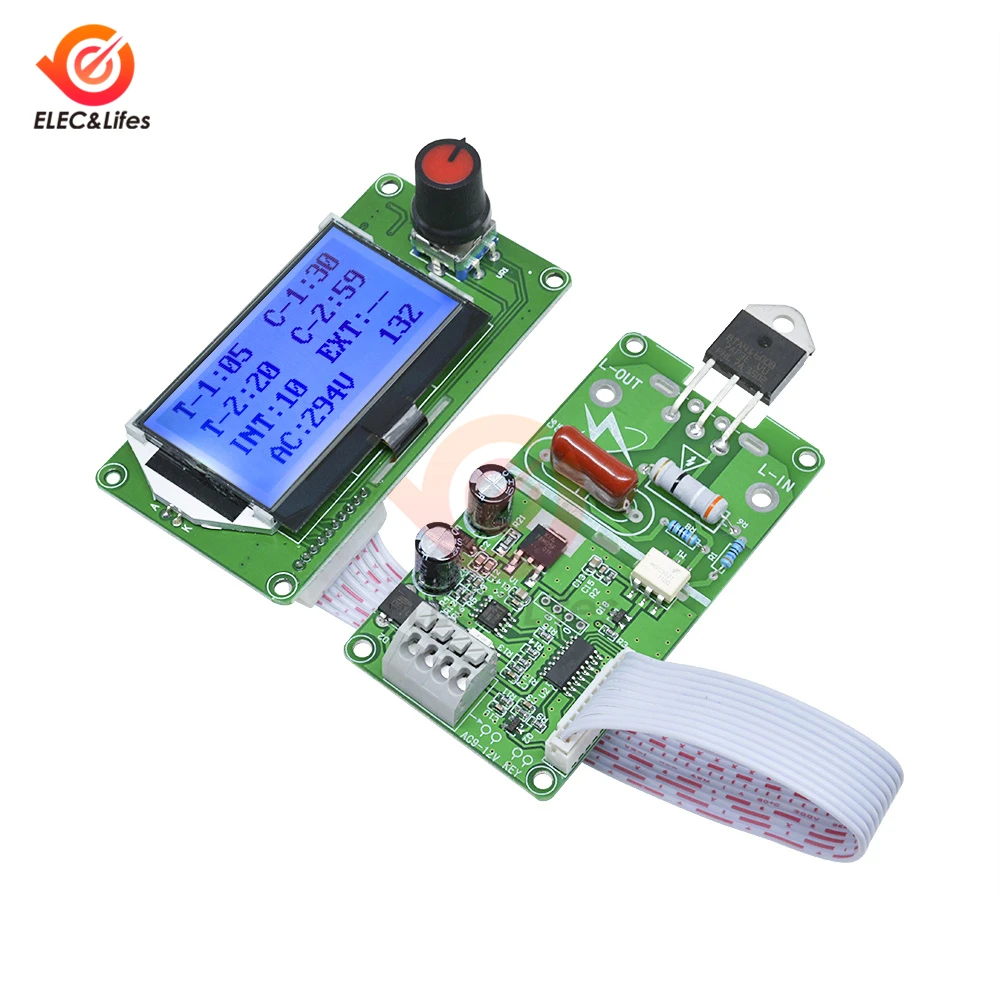

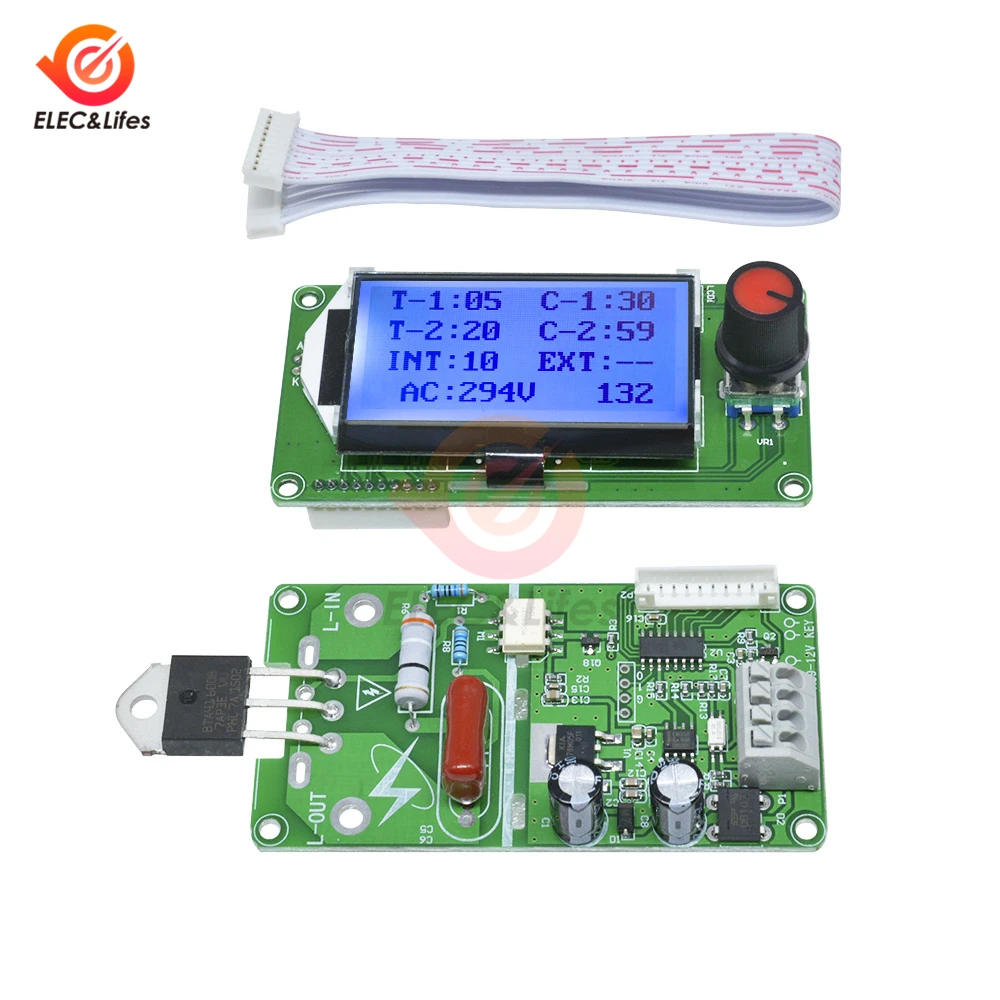

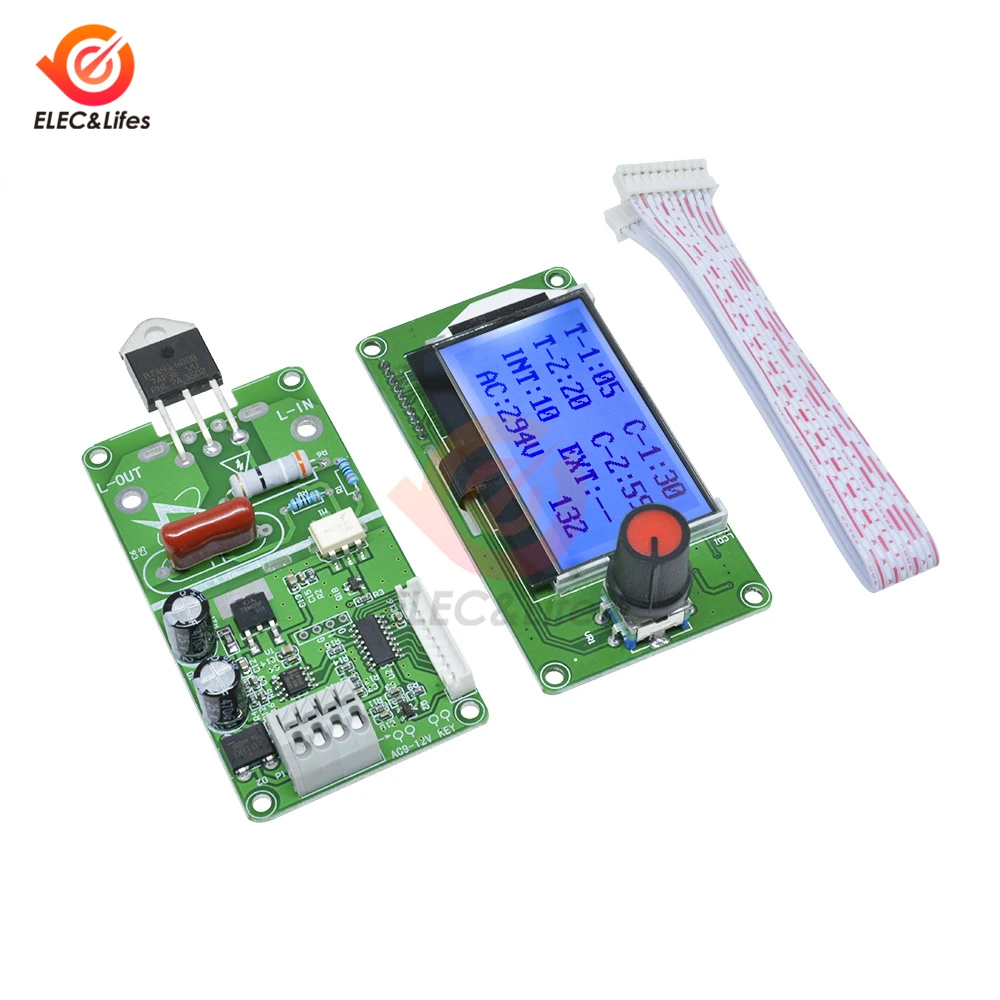

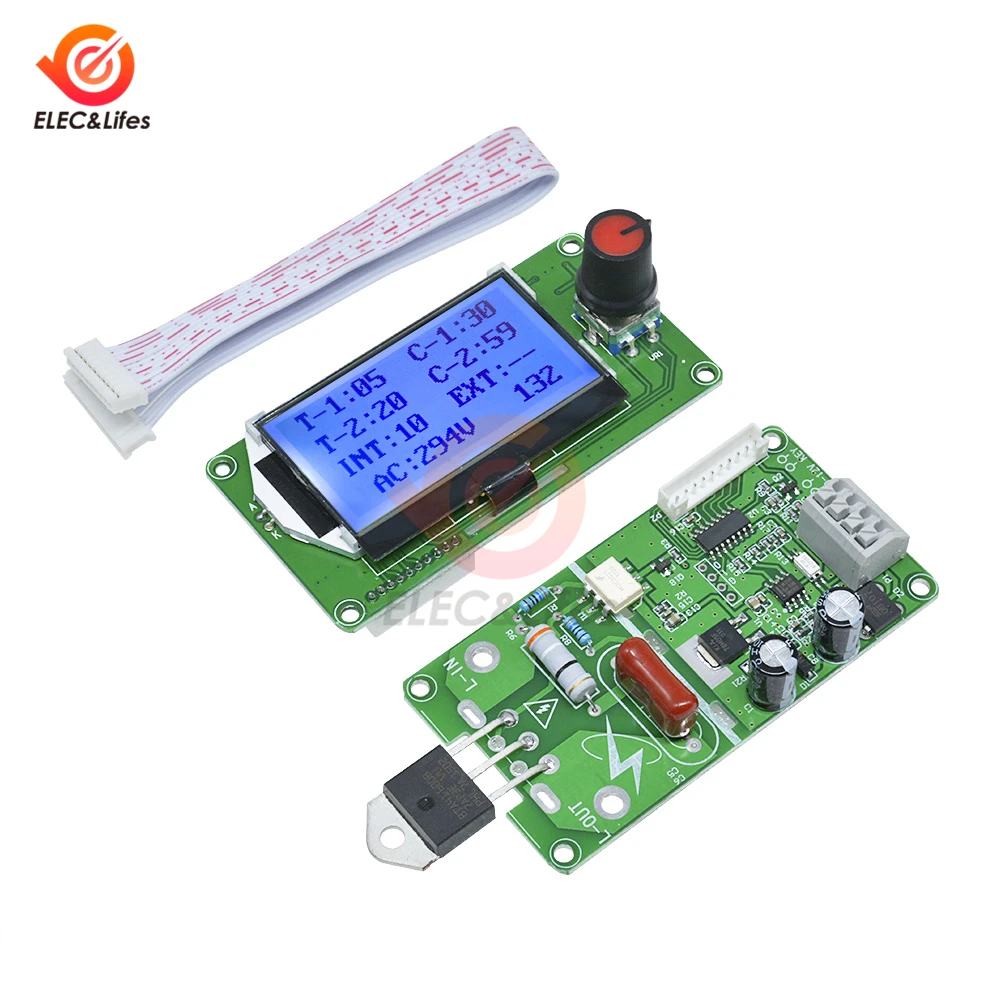

40A 100A LCD цифровой двойной импульсный кодер точечный сварочный аппарат модуль управления DIY для 18650 литиевой батареи/группы батарей сварки

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он используется в основном для одной батареи или группы батареи никелированный лист для сварки, как, например, 18650 литиевая батарея покрытие никелем 0,15 и 0,2 мм стального листа, 500 Вт импульсный трансформатор может быть сварные напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную панель и демонстрационную панель, дополнительно 40A и 100A двунаправленный выпрямитель управления кремнием (SCR), не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

Особенности:

Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер.

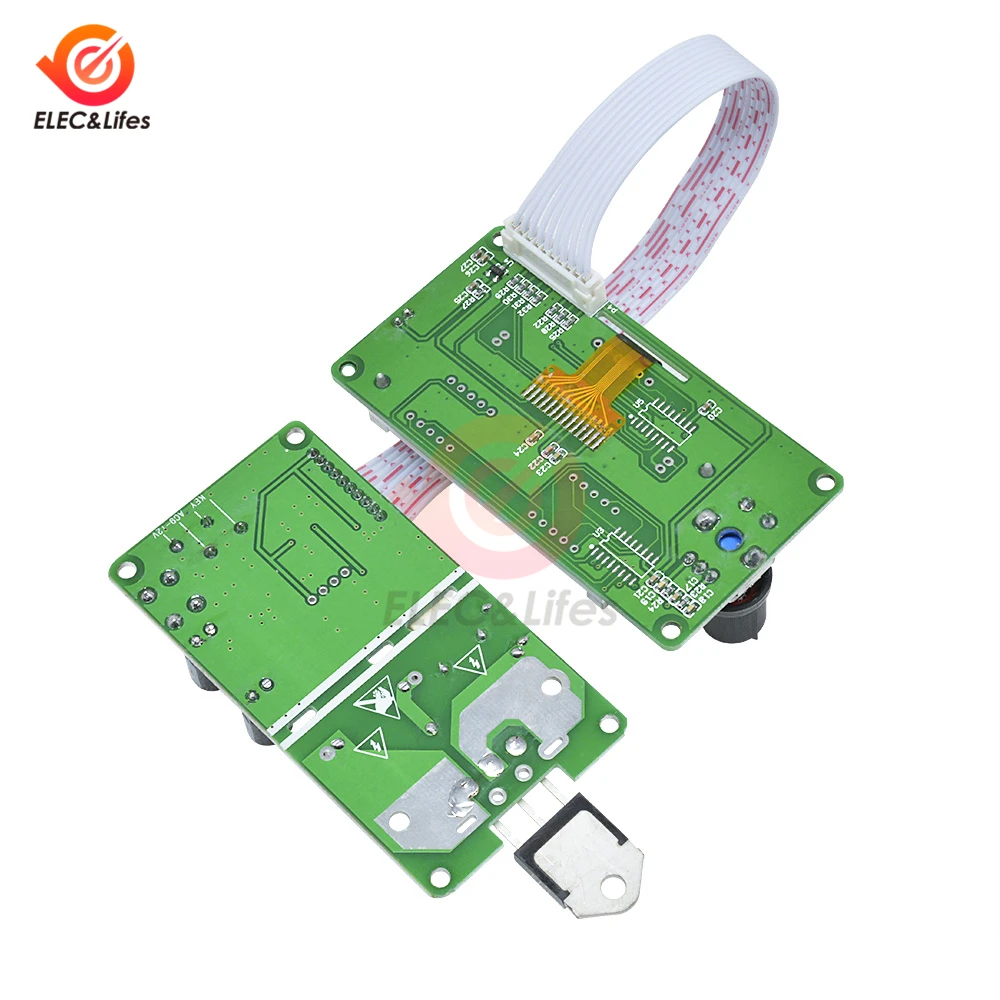

Основная панель и панель дисплея разделены, и внешний корпус может быть гибко собран.

Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.

С компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное нагревание сварки соответствует параметрам сварки, и место сварки является равномерным.

С функцией подсчета заварки 0-9999, с 5 групп параметров хранения образцов, может храниться даже при выключенном электрическом заряде, количество wleding можно увидеть одним взглядом.

Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл-20 мс, например, интервальное значение 50, это интервал 1 секунды.) регулируется. Прочность сварки 30%-99% регулируется.

Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).

9-12 В переменного тока вход питания (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою в обнаружении при нулевом пересечении, не может срабатывать.).

Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

Сфера применения:

1. DIY или простая аккумуляторная машина для точечной сварки.

2. Сварка одного аккумулятора или аккумулятора.

Характеристики:

Ток: 40A / 100A (опционально)

Дисплей: 12864 ЖК-дисплей

Размер дисплея: 85*45 мм

Размер основной платы: 85*45 мм

Размер посылка: 10*9*2 см

Вес посылка: 68-82 г

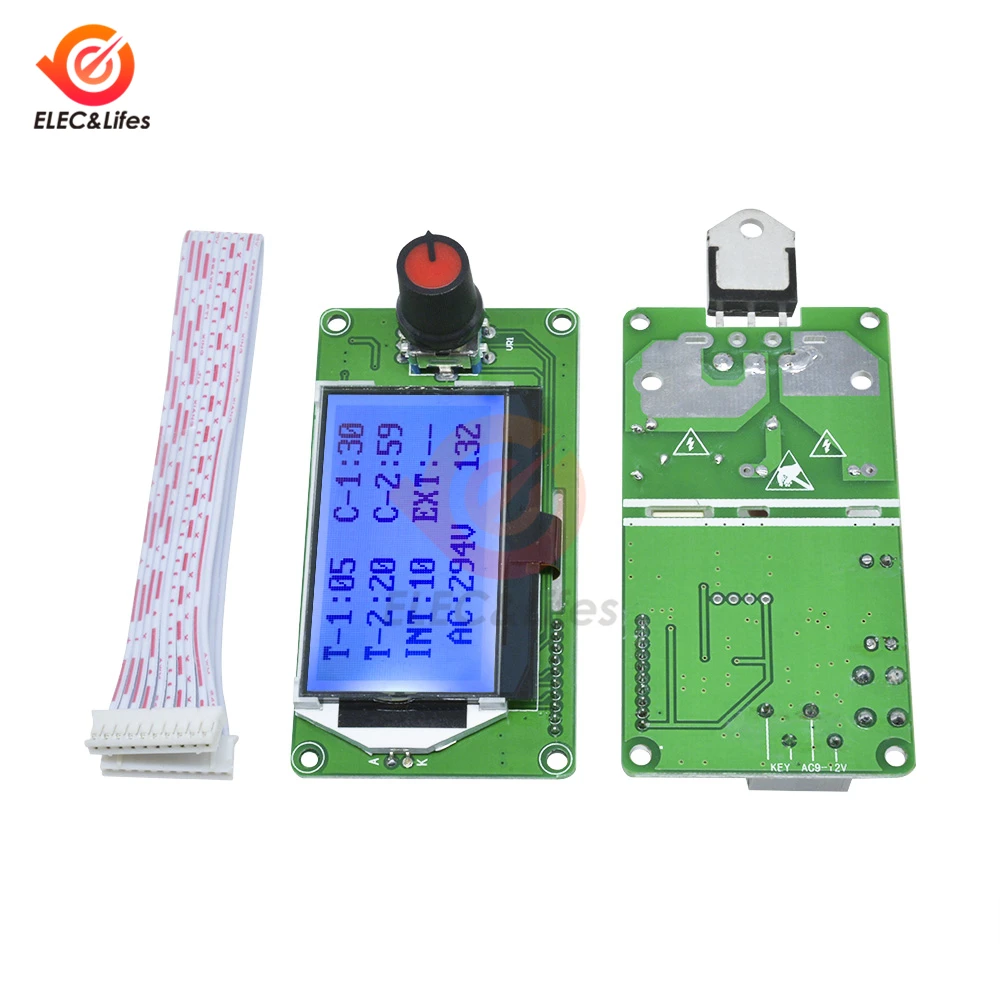

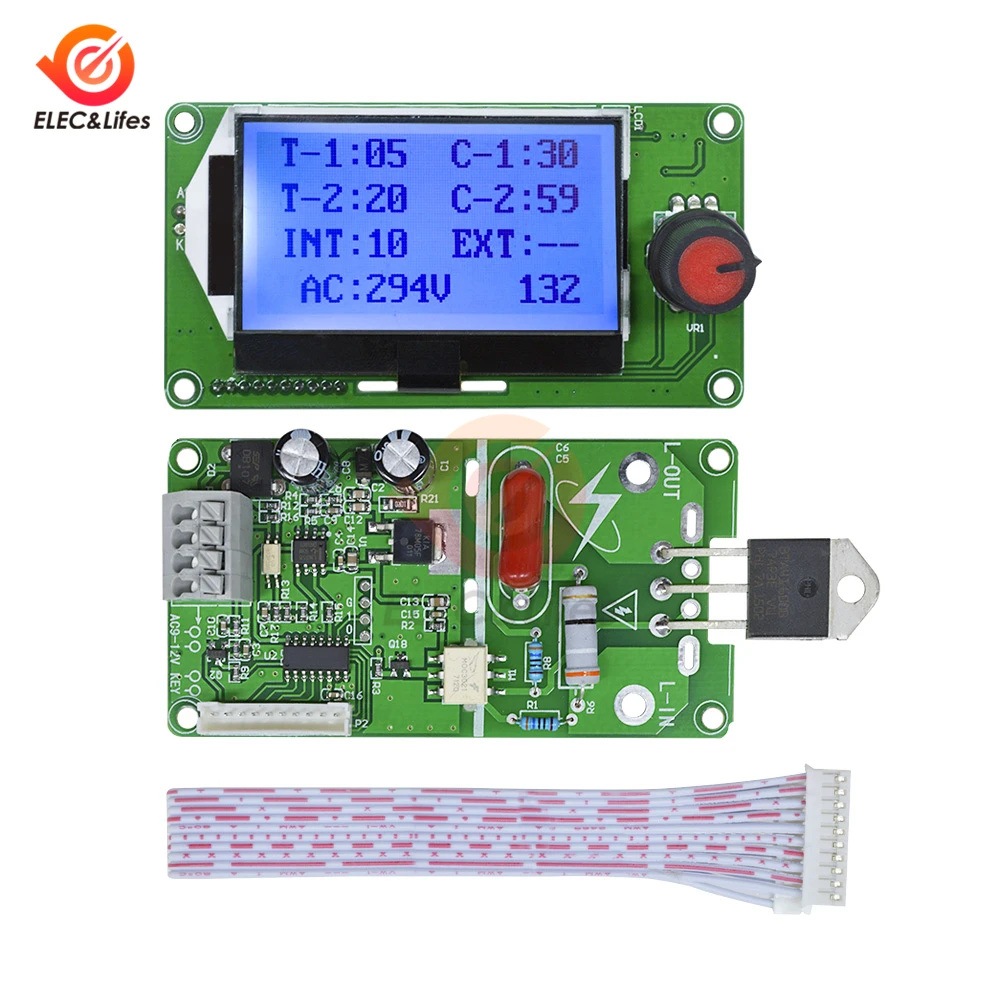

Посылка:

1 * основная плата

1 * панель дисплея

1 * кабель

Силовой трансформатор для точечной сварки,

Вход: 220 В переменного тока/110 В переменного тока

Выход: 9 В переменного тока

Красный вход кабеля

Черный/синий/желтый кабель на выходе

Размер: 39 мм * 28,6 мм * 32,2 мм

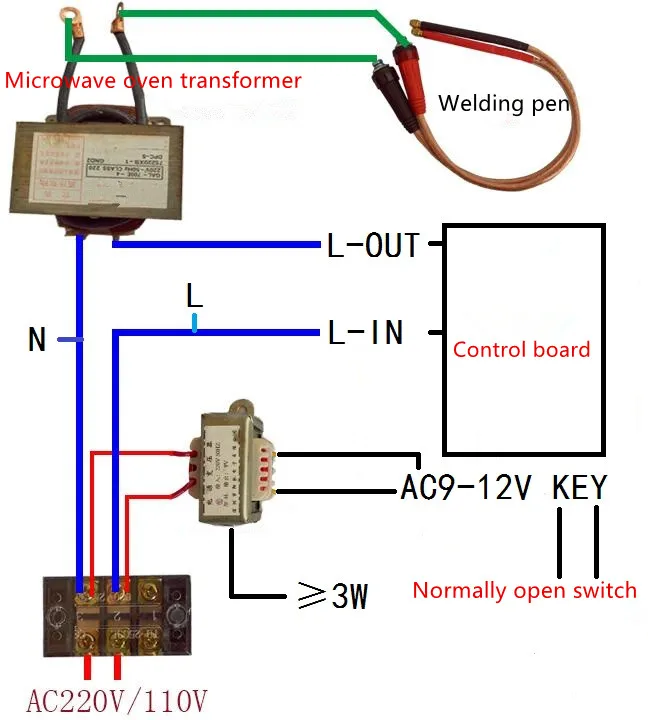

Схема проводки:

Метод использования:

1. Калибровка напряжения

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное, и его можно откалибровать. Ниже приведены напряжения сети, которые не калибруются и отображаются во время работы:

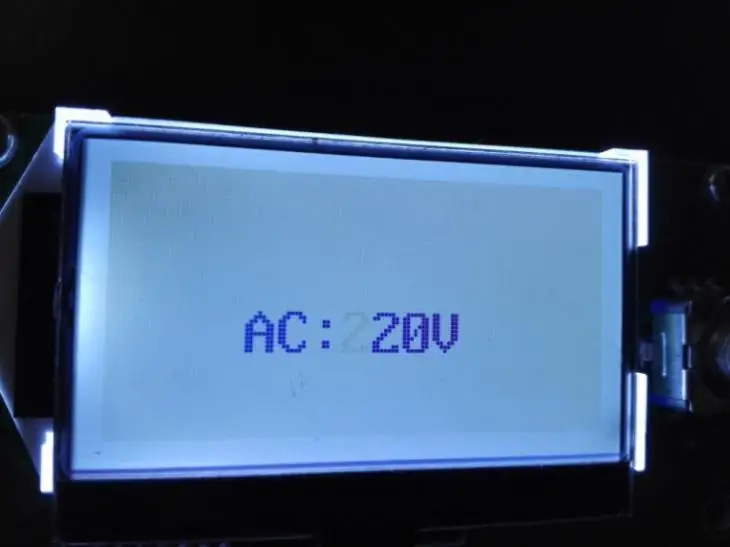

Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик короткого нажатия может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220.

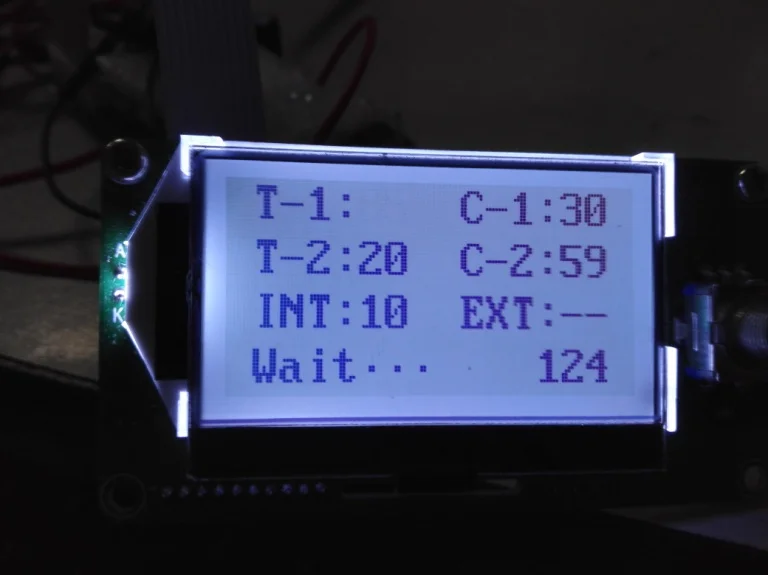

Ниже приводится интерфейс запуска для отображения локального электрического напряжения:

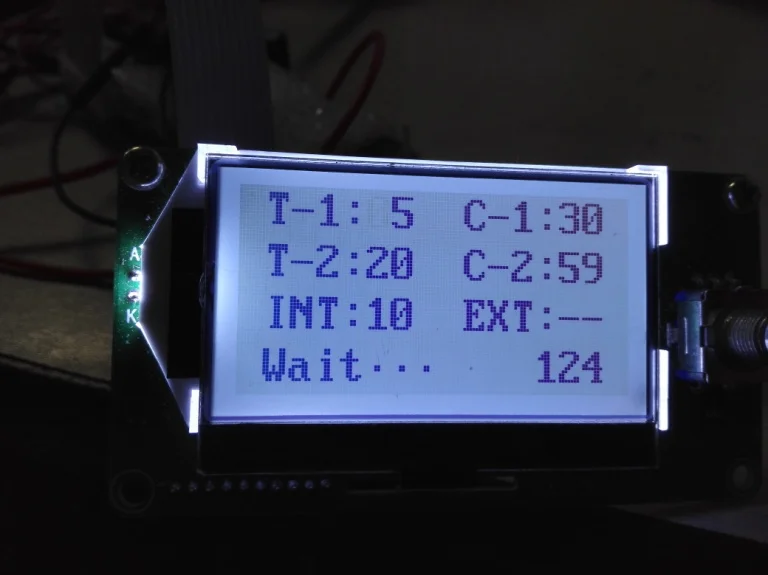

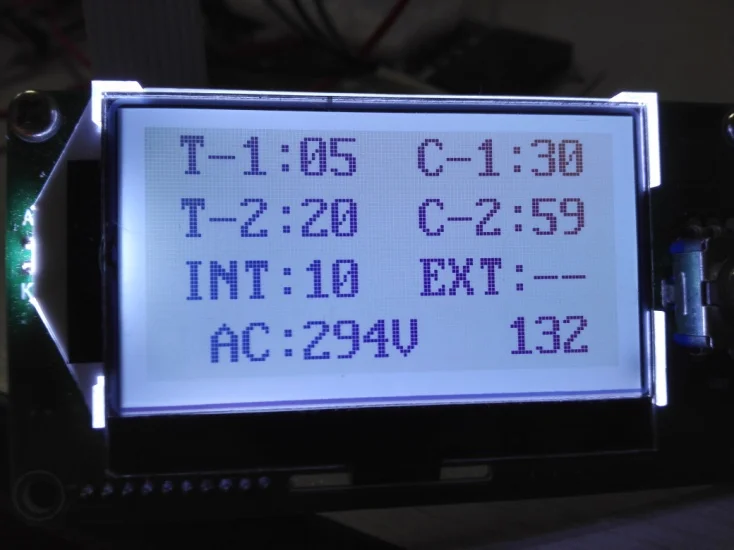

2. Интерфейс дисплея

T→ время c→ ток int→ интервал ext→ экстракт

Интервал: время холостого хода между двумя сварками.

3. Числовая Регулировка: длинное нажатие кодировщика, введите интерфейс регулировки, когда числовое соответствующее значение двойное цифровое мерцание,

Короткое нажатие кодировщика, с одним значением мерцания влево или вправо для регулировки значения,

Короткое нажатие на кодировщик, чтобы изменить следующую цифру. Когда мигает двойная цифра, левый или правый поворотный кодер изменяет следующую регулировку параметра. Когда значение подсчета больше 0, поверните кодировщик в положение подсчета, короткое нажатие на кодировщик, левый или правый энкодер для очистки. При вспышке «exit» нажмите на кодировщик, чтобы выйти из интерфейса регулировки. При выходе из интерфейса кодировщик дважды щелкает в течение 1 секунды, содержимое текущего параметра может быть сохранено в качестве следующего параметра вызова (параметр сохранения шаблона), И позиция сохранения соответствует позиции вызова. Позиция сохранения 0-4, и когда она превышает максимальное значение, она перезаписывается с 0.

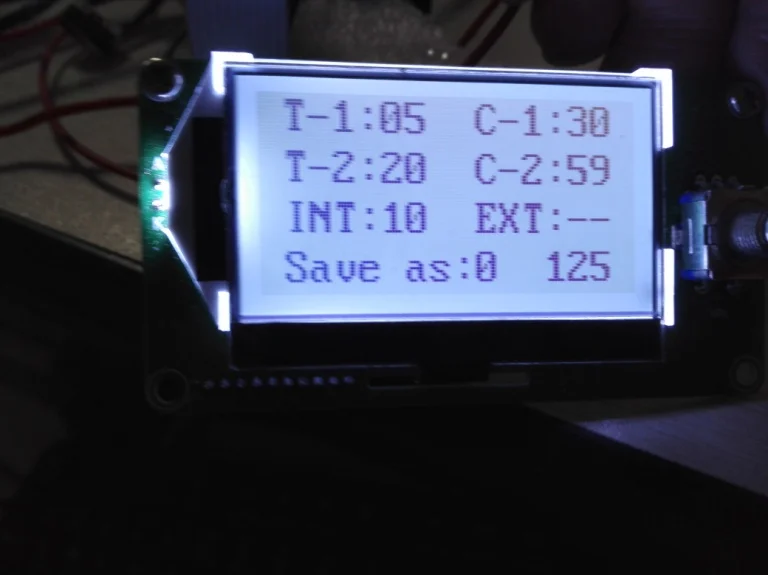

4. Извлечение сохраненных параметров (ext→ Extract): когда отображается «▬», это означает, что текущий параметр изменяется и может быть свободно отрегулирован. Последняя Настройка сохраняется по умолчанию. Когда значение параметра вызова составляет 0-4, это означает, что текущий параметр исходит из параметра сохранения шаблона (дважды щелкните кодировщик в течение 1 секунды). Текущий параметр не может быть изменен, за исключением того, что состояние вызова (EXT) может быть изменено, и значение подсчета может быть очищено до нуля. Другие параметры нельзя изменить.

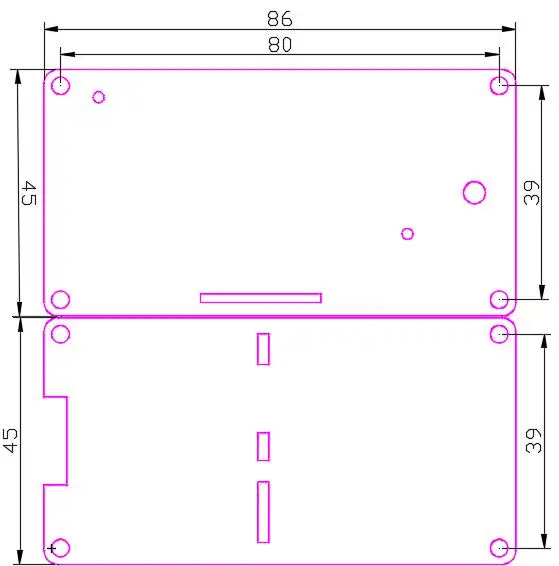

5. Размер пластины и расположение монтажного отверстия:

Меры предосторожности для использования:

1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешнего радиатора для рассеивания тепла.

2. Мощность модуля движущейся нагрузки зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить трансформатор микроволновой печи, BAT100 (100A) может переносить два трансформатора микроволновой печи, а рекомендованный для трансформатора петли-100a.

3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера.

3) причина и устранение неисправностей

1. Электропитание не соответствует фактическому напряжению электроэнергии: Калибровка повторного напряжения.

2. Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов.

Больше продуктов, пожалуйста, нажмите ниже:

Список категорий

Для Arduino DiYДля Raspberry PiБеспроводной модульМодуль увеличения/уменьшения

Серия ESP8266Серия CH340РелеПереключательРегулятор температуры

Вольтметр АмперметрUsb-тестерСветодиодный/ЖК-модулиМодуль датчика

Преобразователь и регуляторDC/AC/шаговый двигательГенератор сигналов

Расширительная плата для разработкиТестер транзисторовИ еще больше...

38113

Рекомендуется

Если отправили брак, должны вырнуть средства

У тебя сеть хоть 40 ампер выдерживает или провода сплавлятся

Под нагрузкой не пробовал.

Это не транзистор а семистор.семистор у вас открыт постоянно. управляющую ногу отпаяйте и запустите. если проблема не исчезнет- тогда проблема в семисторе.

Трансформатор нужно по слабее сделать

Найдёте подходящий конфиг - сохраните его в памяти контроллера для конкретной толщины лент или что вы свариваете, так будет проще потом.

Вам нужно нажимать на шарнирного соединения и после того, как дать вам напряжение, то он переходит в калибровки напряжения

Нужно сделать фото , должны вернуть деньги, лучше иметь видео

Пока не знаю, но думаю больше возможностей. Согласитесь, что две руки лучше, чем одна. Шутка юмора.

К сожалению даный прибор я сразу переделал под себя и у меня все нормально работает предохранители не перегорают.

Переменным током от 9 до 12 вольт. или постоянным, полярность значения не имеет. но для работы только переменным нужно.

Вроде да, плата универсальная, но мне пришла в нерабочем состоянии

Добавить инвертор сигнала педали на одном транзисторе.
