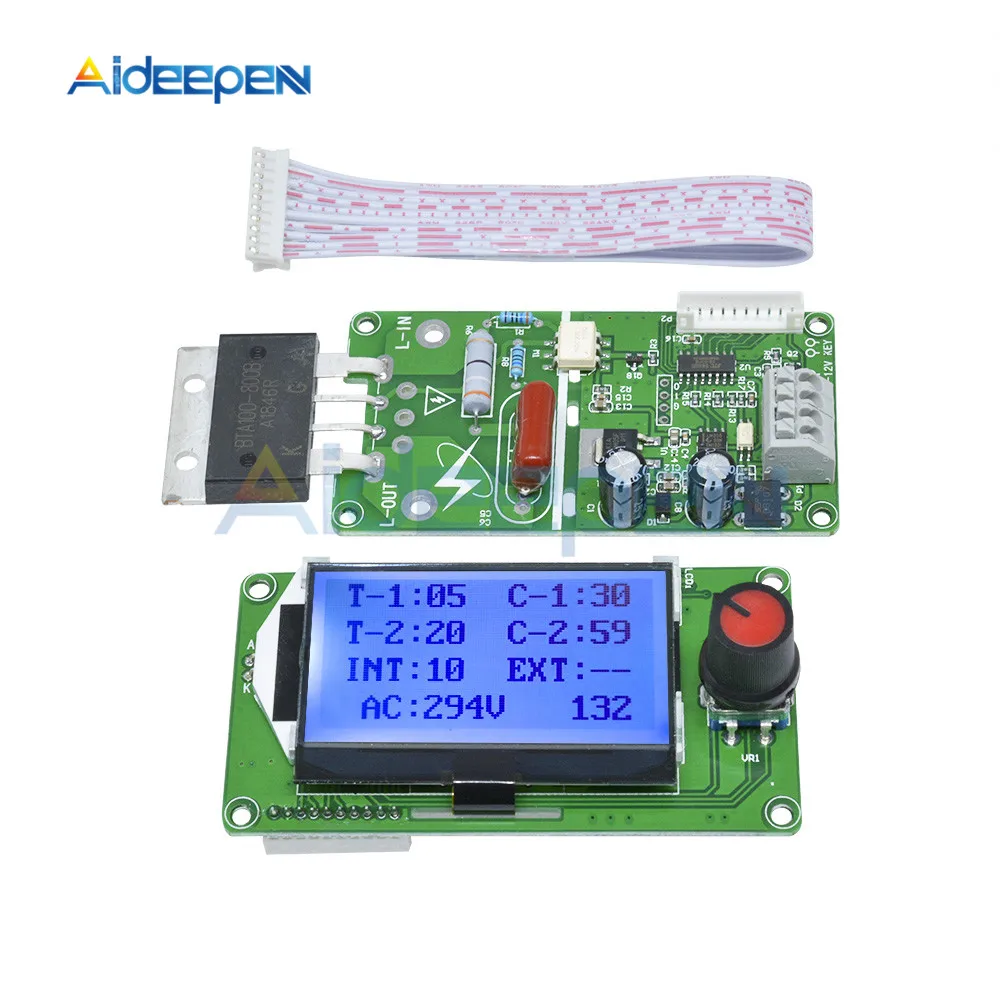

Цифровой ЖК-точечный сварочный аппарат, 100 А, двойной импульсный датчик, контроль времени, Сварочный Модуль, плата электронного управления

Цифровой ЖК-точечный сварочный аппарат, 100 А, двойной импульсный датчик, контроль времени, Сварочный Модуль, плата электронного управления

Name: 🛍 Цифровой ЖК-точечный сварочный аппарат, 100 А, двойной импульсный датчик, контроль времени, Сварочный Модуль, плата электронного управления
Brand: Сварочное оборудование
SKU: 33017416673
Price: 1472.50 RUB
Availability: InStock
Rating: 5 (13 reviews)

5 Отзывов

12 Заказов

1 472,50₽

В наличии!

Перейти

Aideepen Official Store - Надежность 95.75%

Более 15487 подписчиков, дата открытия магазина 30.07.2018

Положительные оценки: 97% (11635)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 94%

Последнее обновление: 04.09.2024

Цифровой датчик точечной сварки 40A 100A, 12864, ЖК-дисплей, плата ...

8 Отзывов

14 Заказов

944,12₽

Посмотреть

Последнее обновление: 03.06.2022

Описание:

Модуль управления точечной сваркой CycleThe с номинальной нагрузкой разработан для самостоятельной или простой аккумуляторная машина для точечной сварки. Он в основном используется для сварки никелированных листов одной батареи или группы батарей, таких как никелирование литиевых батарей 18650 и Никелирование стальных листов 0,15 и 0,2 мм, трансформатор 500 Вт может быть сварен напрямую. Он предназначен для сварки других аккумуляторных материалов и различной толщины, таких как полимерные аккумуляторные электроды без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную плату и панель дисплея, дополнительный двунаправленный выпрямитель управления кремнием 40 А и 100 А (SCR), не включает сварочные трансформаторы, сварочную ручку и другие подходящие инструменты.

Сфера применения:

1. DIY или простая аккумуляторная машина для точечной сварки разработка сварки.

2. Сварка одного аккумулятора или аккумуляторного блока.

Функциональный обзор:

1. Можно настроить для сохранения последней операции, двухимпульсного триггера модуля, выключения любого набора времени запуска, вы можете изменить двойной импульс на одноимпульсный триггер. При использовании одного импульса также можно выбрать модель цифровой трубки SWM-101.

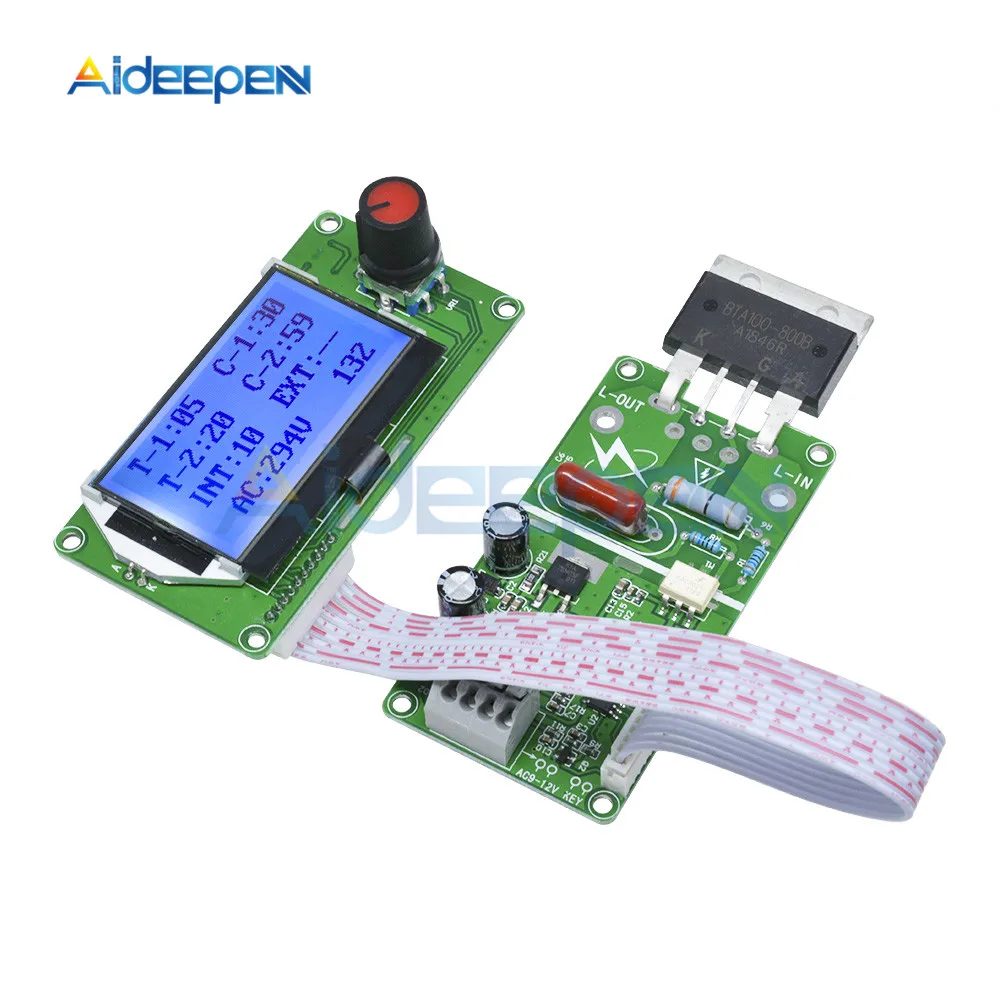

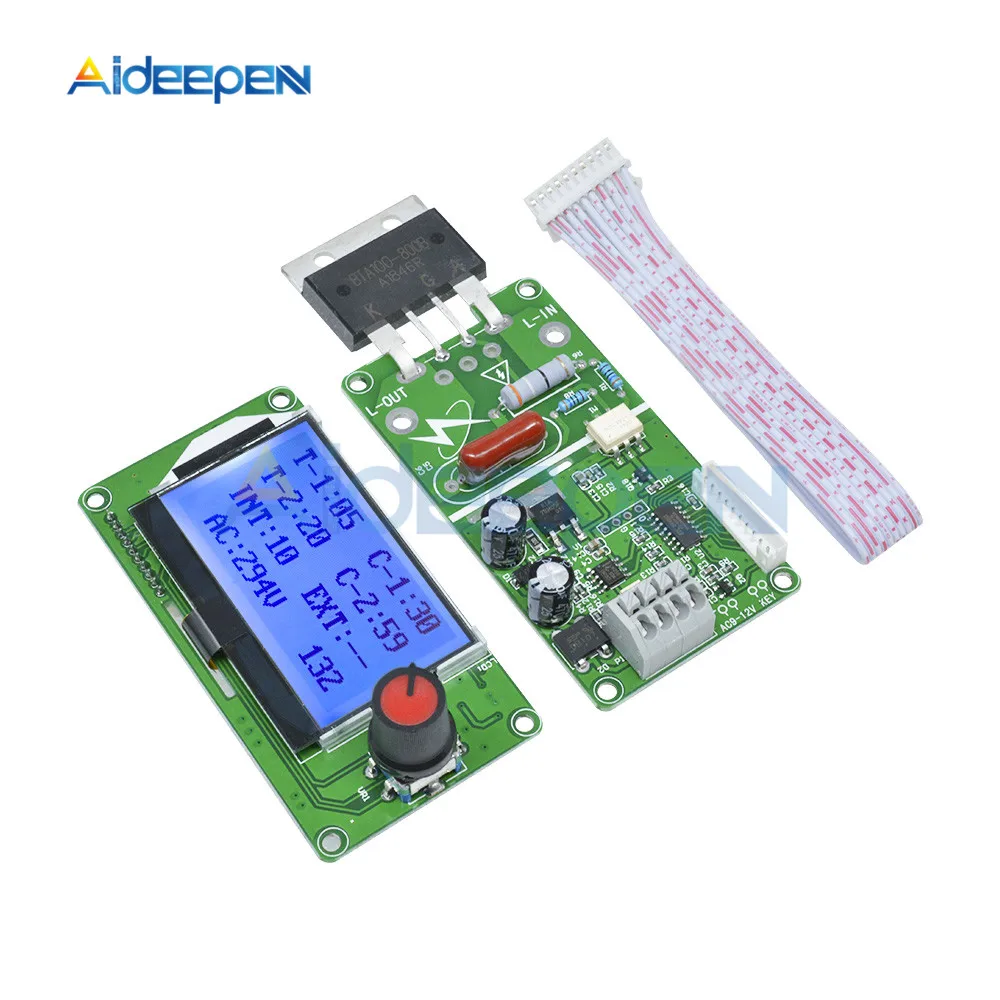

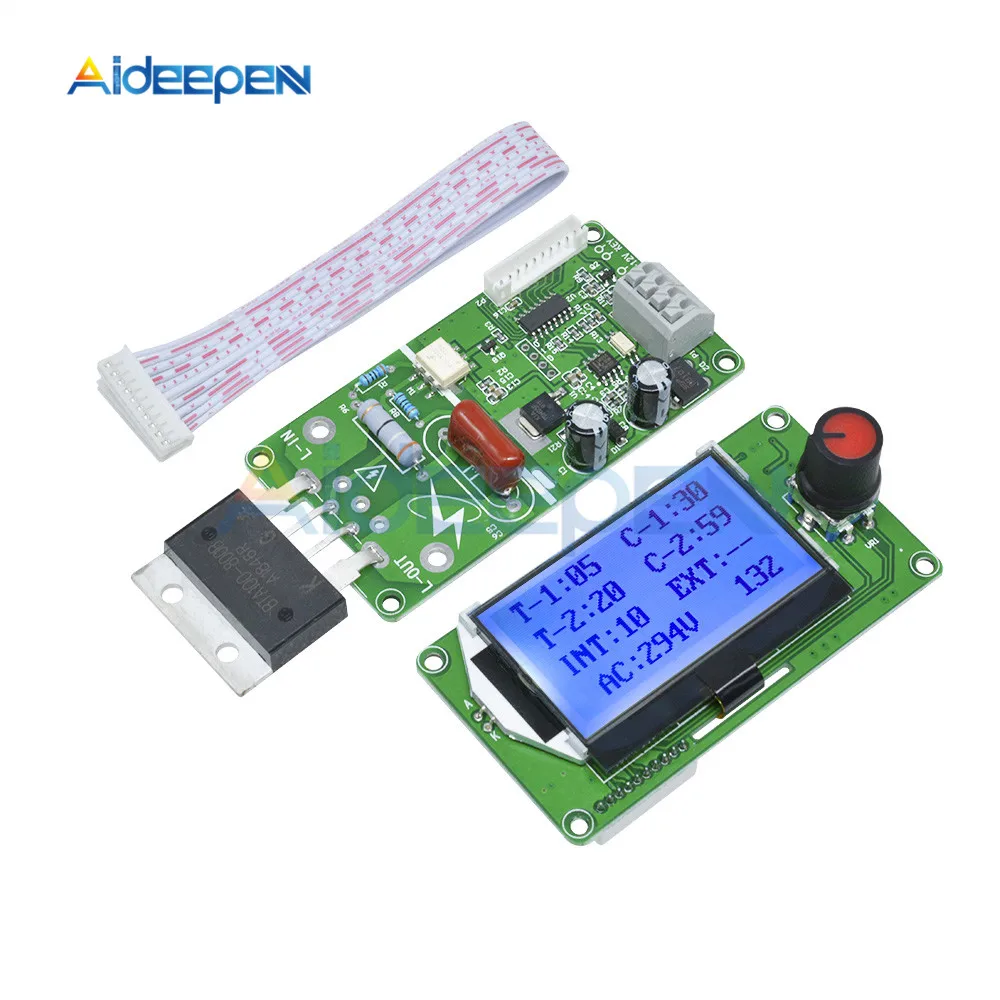

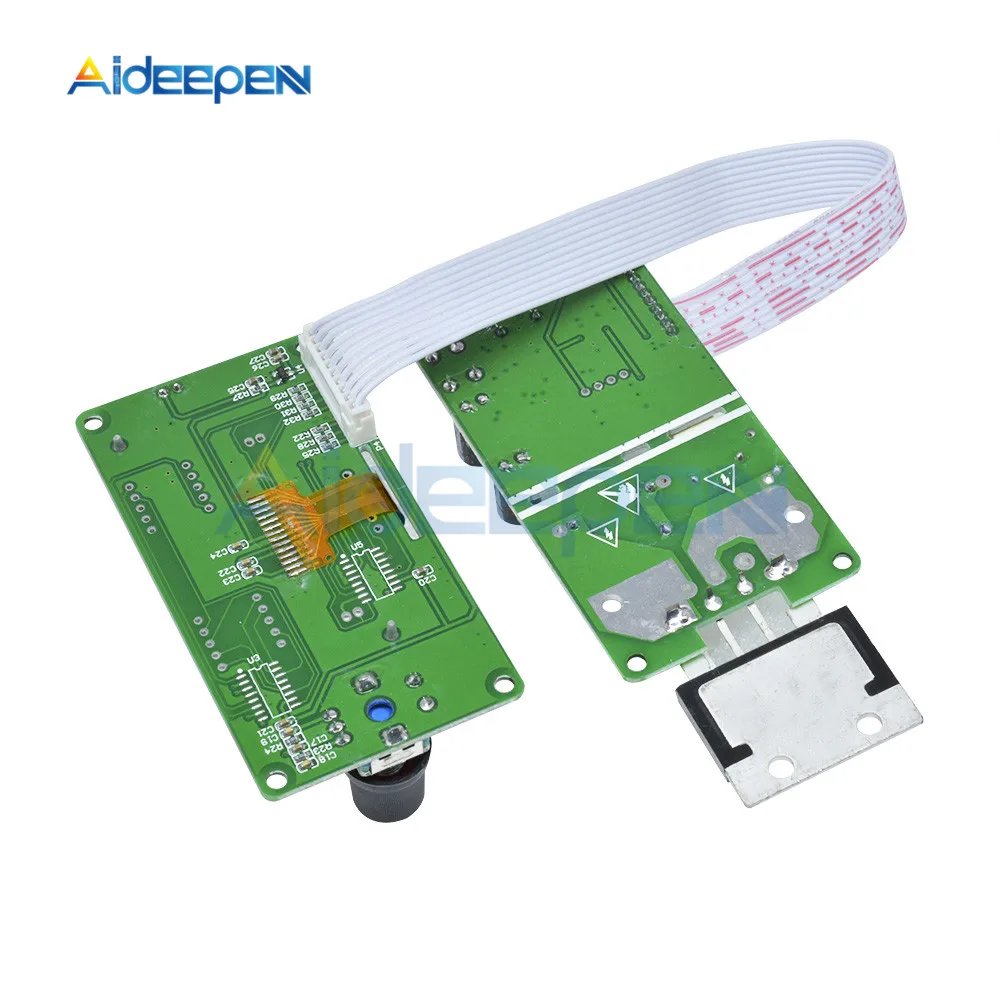

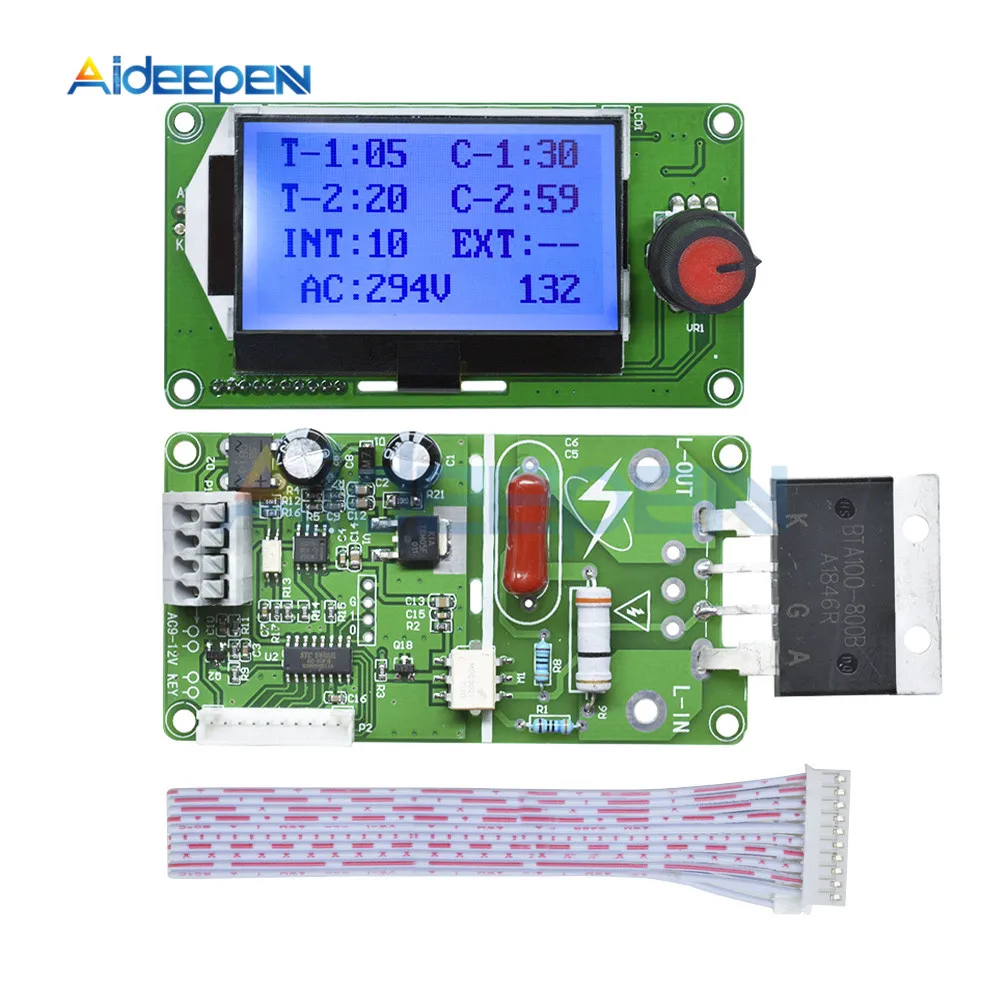

2. Основная плата и панель управления дисплеем разделены, а внешний корпус можно гибко собирать.

3. Визуальный дисплей с несколькими группами данных 12864, интуитивно понятное управление, удобная Регулировка параметров одного кодировщика может сделать работу простой и быстрой.

4. С компенсацией напряжения сети Выход компенсации можно автоматически регулировать в соответствии с изменением источника питания, а электрическое напряжение около 1 секунды может отображаться при срабатывании, так, чтобы эффективное тепло сварки соответствовало параметрам сварки, а место сварки является равномерным.

5. С функцией подсчета сварки 0-9999, с 5 группами параметров хранения образцов, можно хранить, даже если электричество отключено, количество запоминания можно увидеть с первого взгляда.

6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки составляет 50, что означает время сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл составляет 20 мс, например, значение интервала 50, это интервал 1 секунда.) регулируемый. Сила сварки 30%-99% регулируется.

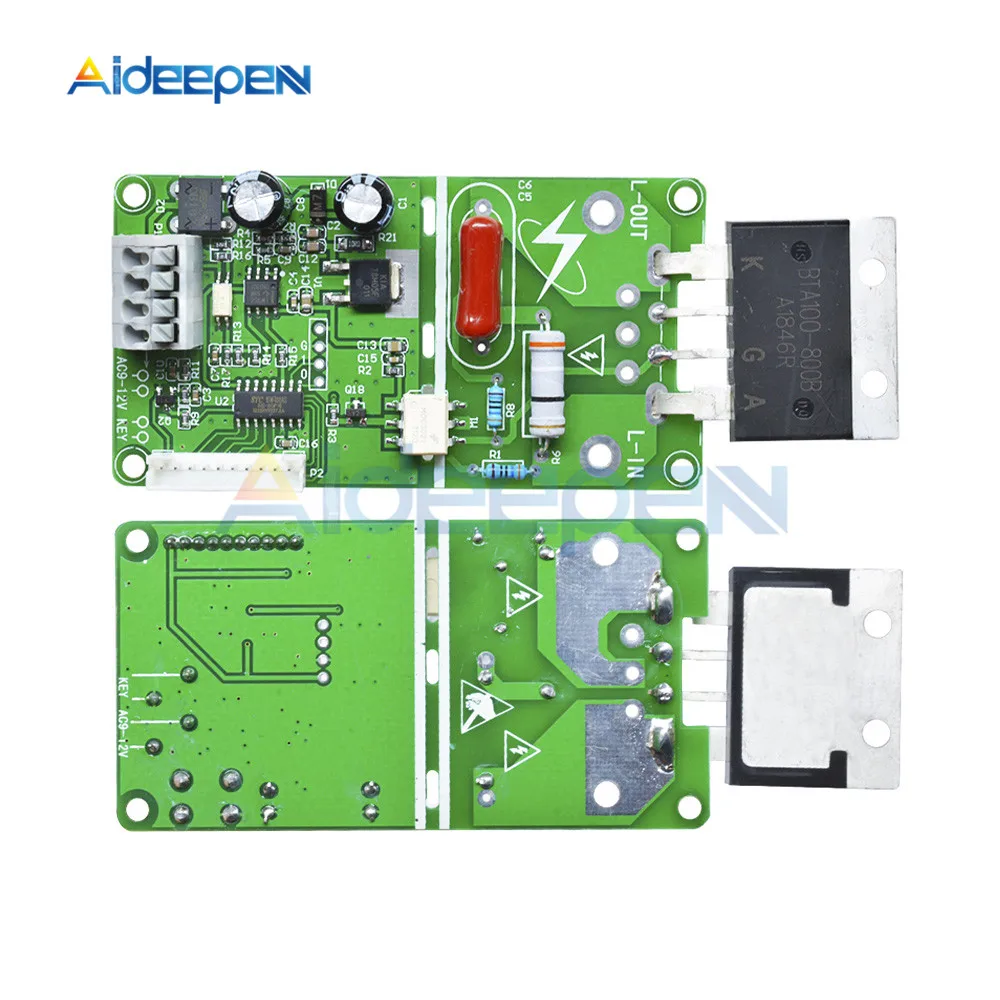

7. Модуль может изолировать сильное и слабое электричество с помощью оптической муфты и создать надежную схему для обнаружения нулевого перехода и определения напряжения для обеспечения точного фазового смещения выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем управления кремнием (SCR) 40A-100A.

8. Входная мощность переменного тока 9-12 В (использование трансформаторов переменного тока, других таких как постоянный ток, может вызвать сбой при обнаружении нулевого перехода, не может запустить.)

9. Входной ток питания и внешний триггер имеют удобную и быструю сварочную клемму, внешний триггер может быть диверсифицирован, например, обычный переключатель, ножной переключатель, Вход внешнего источника сигнала и т. д., программное обеспечение имеет антиблокировочное состояние, срабатывает до конца сварки, для одного раунда. Например, Педальный переключатель постоянно топтался, может запустить только один раунд.

Способ использования:

1. Калибровка напряжения

] Модуль имеет функцию компенсации напряжения сети, поэтому калибровку напряжения необходимо проводить, когда будет установлена первая машина, и в будущем, пока модуль силового трансформатора не заменяется, нет необходимости перекалибровывать. Конечно, если вы чувствуете, что напряжение дисплея неправильное, его можно откалибровать. Ниже приведены напряжения сети, которые не калибруются и отображаются во время работы:

Операция калибровки: Нажмите и удерживайте кодировщик, чтобы включить модуль для входа в Интерфейс калибровки, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бита, кодировщик короткого нажатия может войти в рабочий интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки можно установить на 220

Ниже приведен интерфейс триггера для отображения местного электрического напряжения:

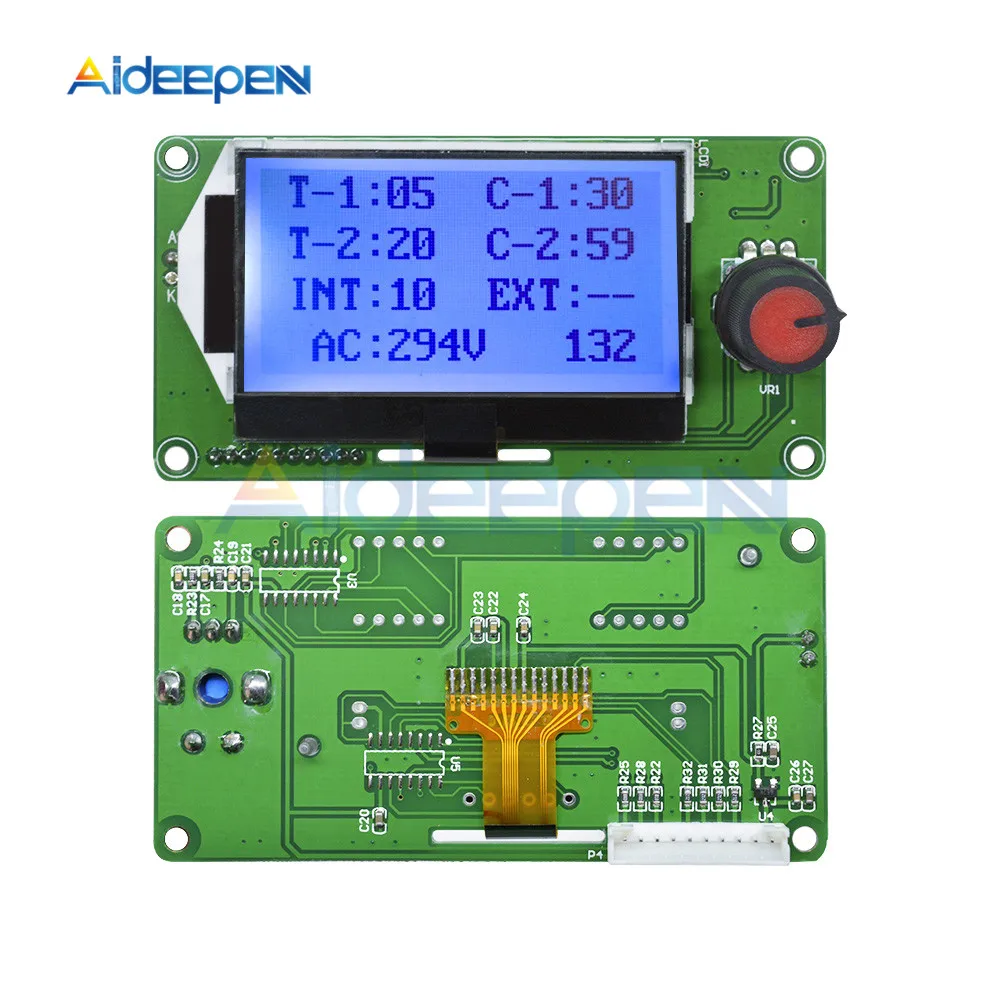

2. Интерфейс дисплея

T→Time c→ток int→интервал экстракт ext→

Интервал: время простоя между двумя сварными швами.

3. Числовая Регулировка: долгое нажатие кодировщика, введите интерфейс настройки, когда цифровое соответствующее значение двойное цифровое мерцание,

Кодировщик короткого нажатия, с одним значением мерцания влево или вправо для настройки значения,

Коротко нажмите на кодировщик, чтобы изменить следующую цифру. Когда мигает двойная цифра, левый или правый поворотный энкодер меняет настройку следующего параметра. Когда значение счёта больше 0, поверните кодировщик в положение счёта, коротко нажмите на кодировщик, левый или правый кодировщик для очистки. Когда мигает «выход», нажмите на кодировщик, чтобы выйти из интерфейса регулировки. При выходе из интерфейса кодировщик дважды щелкает в течение 1 секунды, текущее содержимое параметра можно сохранить в качестве параметра следующего вызова (параметр сохранения шаблона), И положение сохранения соответствует позиции вызова. Положение сохранения 0-4, и когда оно превышает максимальное значение, оно перезаписывается от 0.

4. Извлечение сохраненных параметров (экстракт ext→): когда отображается «», это указывает, что текущий параметр изменяется и может быть свободно настроен. Последняя Настройка сохраняется по умолчанию. Когда значение параметра вызова 0-4, это означает, что текущий параметр поступает из параметра сохранения шаблона (дважды щелкните кодировщик в течение 1 секунды). Текущий параметр не может быть изменен, за исключением того, что состояние вызова (EXT) может быть изменено, и значение счёта может быть очищено до нуля. Другие параметры не могут быть изменены.

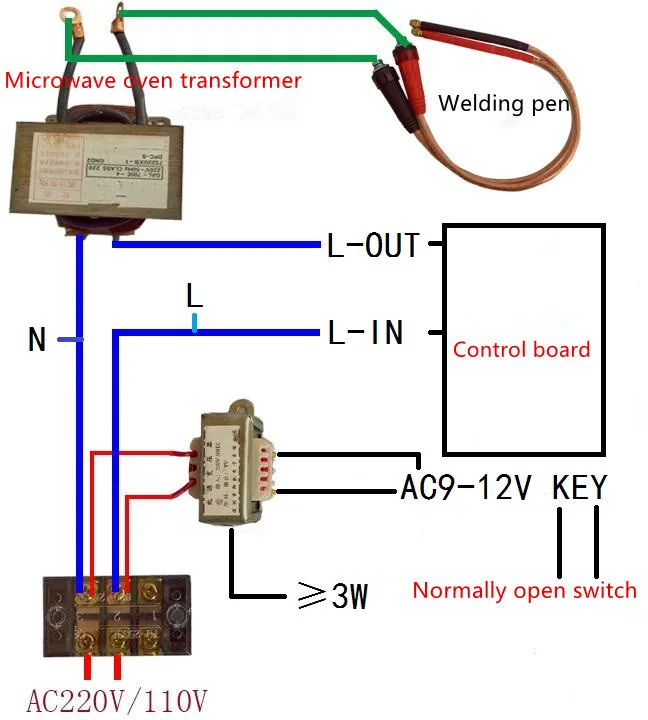

5. Схема подключения

СВЧ трансформатор СВЧ-печи сварочная ручка

Нормально открытый переключатель панели управления

6. Размер пластины и расположение монтажного отверстия

Меры предосторожности при использовании

1. Этот модуль «сделай сам» должен обладать определенными знаниями электрика. Если вы новичок, пожалуйста, ознакомьтесь с знаниями электрика перед началом работы. Обратите внимание на безопасное использование высоковольтной детали во время установки. При высокой частоте использования и мощности выпрямитель кремниевого управления требует внешнего радиатора для отвода тепла.

2. Мощность управляющей нагрузки модуля зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40 А) может нести трансформатор микроволновой печи, BAT100 (100 А) может нести два трансформатора микроволновой печи, а рекомендуемый трансформатор-100 А.

3. Не знайте время сварки и мощность сварных деталей, рекомендуется регулировать время и мощность сварки от малого до верхнего, чтобы избежать повреждения сварочной ручки.

Симистор должен выдержать, но плата расчитана на 220 В, это в описании есть

Да - гравёре выходной ток!

У меня не греется вовсе. Вторичка-4 витка РКГМ 25 квадратов. Всё собрано, всё опробовано, всё работает отлично

Думаю можно, симистор на 100а должно хватить с запасом

Вес
80g
Вес логистики
0.110
Каждая упаковка
1
Макс. толщина сварки
100A Digital LCD Spot Welder
Минимальная единица измерения
100000015
Название бренда
Нет
Номер модели
Double pulse spot welder
Номинальная мощность
100A Digital LCD Spot Welder
Номинальный режим работы
100A Digital LCD Spot Welder

Применение
100A Digital LCD Spot Welder
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
2
Размер логистики - длина (см)
2
Размер логистики - ширина (см)
2
Размеры
100A Digital LCD Spot Welder
Сертификация
NONE
Это умное устройство
no

Отзывы покупателей

D***v

Страна: RU Доставка: Standard Shipping 23.10.2020

Работает

A***v

Страна: RU Доставка: Standard Shipping 24.12.2020

Упаковка оставляет желать лучшего. После проверки постараюсь дополнить отзыв.

V***n

Страна: RU Доставка: Standard Shipping 15.02.2021

танаис экспресс(идиоты) развернули все объединенные посылки и отправили обратно... продавец деньги вернул, но долго ждал... перезаказал

S***s

Страна: RU Доставка: Standard Shipping 27.03.2021

отлично работает. идеальный выбор для самодельщика

M***v

Страна: RU Доставка: Standard Shipping 18.11.2020

Отлично работает, рекомендую

Покупатель

Страна: DE Доставка: Standard Shipping 09.12.2020

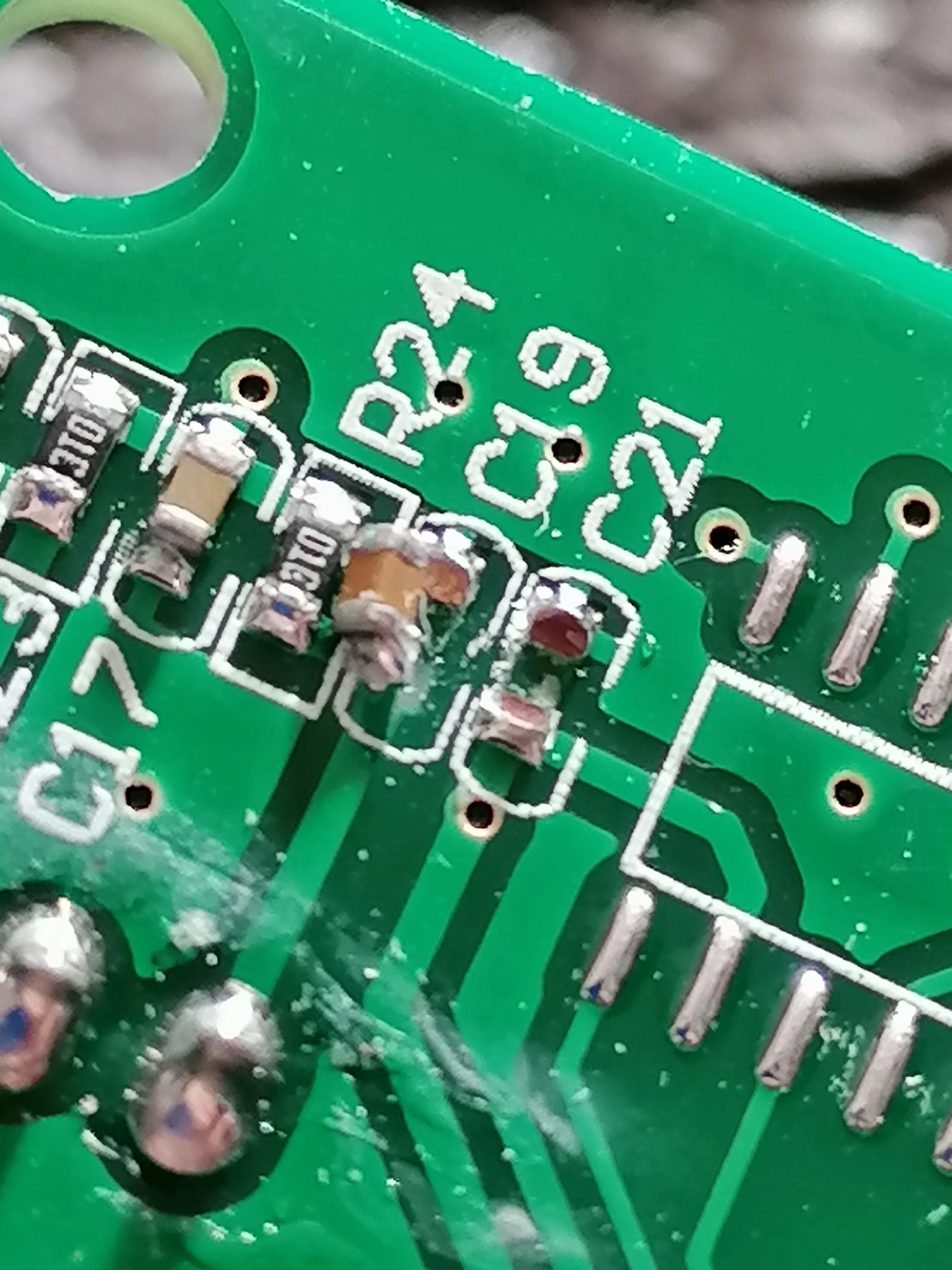

на плате с дисплеем отломлен конденсатор C18, но работает.

A***i

Страна: IT Доставка: Standard Shipping 11.03.2021

Быстрая доставка, протестирован с небольшим трансформатором и работает очень хорошо, если вам нужен источник питания трансформатора в противном случае не работает сварка, если питание в СС не работает. Когда тестеро с микроволновой трансформатором я новый обзор. Термостат Быстрая доставка, протестирован с небольшим трансформатором и работает очень хорошо, силовой трансформатор необходим, в противном случае он не будет делать сварку, если Вы включите его в DC он не будет работать. Когда я протестирую его с микроволновой трансформатором, я сделаю новый обзор.

K***a

Страна: PL Доставка: Standard Shipping 25.11.2020

Рекомендуется, в соответствии с описанием. Что касается современного времени, то мы быстро доставляем товар.

Y***h

Страна: UA Доставка: Standard Shipping 06.12.2020

Дошел целым. Работает, но энкодер управляет зеркально (увеличение влево, уменьшение вправо). Не очень удобно.

Покупатель

Страна: FR Доставка: Standard Shipping 21.02.2021

Работает хорошо, но немного сложно взять в руки Документ не был бы превосходным

Покупатель

Страна: FR Доставка: Standard Shipping 09.03.2021

Parfait, programmation facile.

Покупатель

Страна: US Доставка: Seller's Shipping Method 02.01.2021

Превосходно

S***n

Страна: UA Доставка: Standard Shipping 27.11.2020

Доставка быстрая - все ок

Покупатель

Страна: PL Доставка: Standard Shipping 27.11.2020

Хорошо.

J***a

Страна: PL Доставка: Standard Shipping 25.11.2020

Ок

I***e

Страна: LV Доставка: Standard Shipping 23.12.2020

Очень быстрая доставка, как у localcompany! Только плохо, ЖК-экран поцарапается по всей поверхности, что не выцветает, но неприятный сюрприз. Кажется, что он поцарапан перед упаковкой, так как обертывание выглядело хорошо.

A***n

Страна: CA Доставка: Standard Shipping 20.01.2021

Продавец решает проблему,

D***r

Страна: DE Доставка: Standard Shipping 02.02.2021

Schlecht gelötet und trotz guter Verpackung Bauteile abgerissen und fehlen. Auf eine Reklamation wurde eine Preisminderung angeboten. So nicht empfehlenswert.

M***v

Страна: BE Доставка: Standard Shipping 03.03.2021

Направление вращения селектора находится в противоположном направлении от направления движения курсора. Товар хороший. Я ставлю плохую оценку торговцу, потому что я не получил другой продукт, который был возвращен ему, и он не вернул мои деньги. Этот продавец-обманщик!

V***n

Страна: RU Доставка: Standard Shipping 13.03.2021

все гуд!!!

Цифровой ЖК-точечный сварочный аппарат, 100 А, двойной импульсный датчик, контроль времени, Сварочный Модуль, плата электронного управления

Aideepen Official Store - Надежность 95.75%

#1 Ли чип может быть подключен пониженного напряжения 400 V.

#2 Можете ли вы использовать Трансформатор 110 В

#3 Трансформатор МОТ(от микроволновки), у кого то греется сильно первичная обмотка без нагрузки, при одном включении?

#4 Можно в параллель подключить два трансформатора по 700 Вт

Отзывы покупателей

V***n

S***s

M***v

Покупатель

A***i

K***a

Y***h

Покупатель

Покупатель

Покупатель

S***n

Покупатель

J***a

I***e

A***n

D***r

M***v

V***n

Похожие товары
