7. Подходит для установки на стену или eave на Встраиваемые или круглые монтируемые на поверхности электрические коробки.
Не подходит для электрических коробок с заземлением.
8. Не позволяйте сенсорной головке прикоснуться к корпусу светодиодный головки. Держите пространство между светодиодный головкой и головкой датчика.

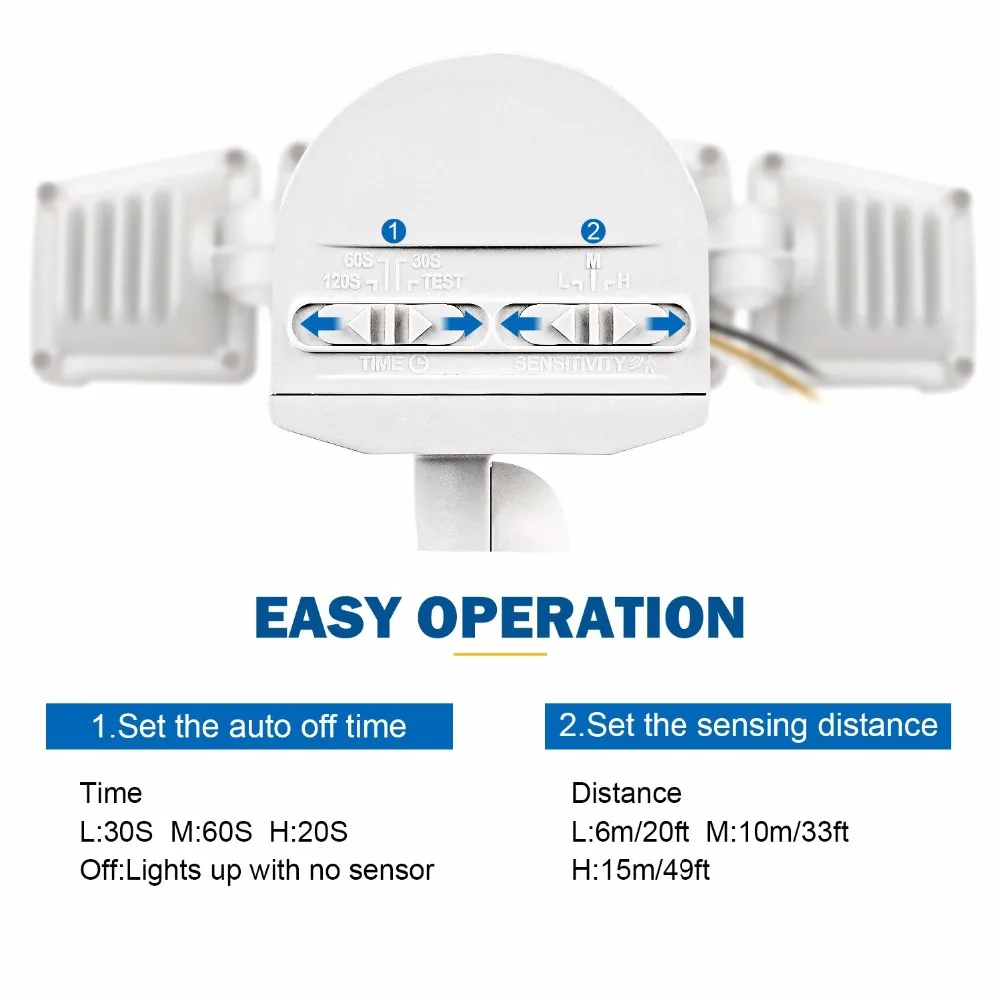

9. Для правильной работы и защиты от повреждения воды, управление регулировки датчика движения должно быть обращено вниз.
10. Не устанавливайте ниже 5 футов.
Как установить
1. Выключите питание для рабочей зоны на главном выключателе или предохранителе.
Внимание: Не отвечайте только на настенный выключатель, чтобы выключить питание.
2. Вставьте короткий винт в центр отверстия на перекладине. Прикрепите перекладину (E) к распределительной коробке (не входит в комплект) с двумя длинными винтами (B). Убедитесь, что резьба винта на центре отверстия указывает вдали от surfuce.
3. Снимите защитный бумажный барьер с клейкой поверхности прокладки EVA (F). Вытяните провода питания через отверстия в прокладке и прикрепите прокладку к перекладине и внешнему краю круглой электрической коробки. Убедитесь, что короткий винт машины на перекладине нарезает отверстие прокладки EVA
4. Подключите желтый/зеленый заземляющий провод от светильник к заземляющему проводу от розетки коробки с помощью заземляющего винта (A, окрашенный зеленый) на перекладину.
Подключите черный провод (живой провод) от светильник к голой части провода от розетки коробки путем скручивания проволочной гайки (D).
Подключите белый провод (нейтральный провод) от светильник к голой части нейтрального провода от розетки коробки с помощью другой скручивающейся проволочной гайки (D).
5. Убедитесь, что проводные соединения безопасны. Аккуратно поместите провода в распределительную коробку.
Расположите настенную пластину над перекладину (е). Установите светильник на перекладину и закрепите с помощью гаек (с). Не затягивайте.
Для влажного расположения, убедитесь, что заполните полный зазор прокладки EVA и монтажной поверхности с уплотнительным соединением или силиконовым клеем.
