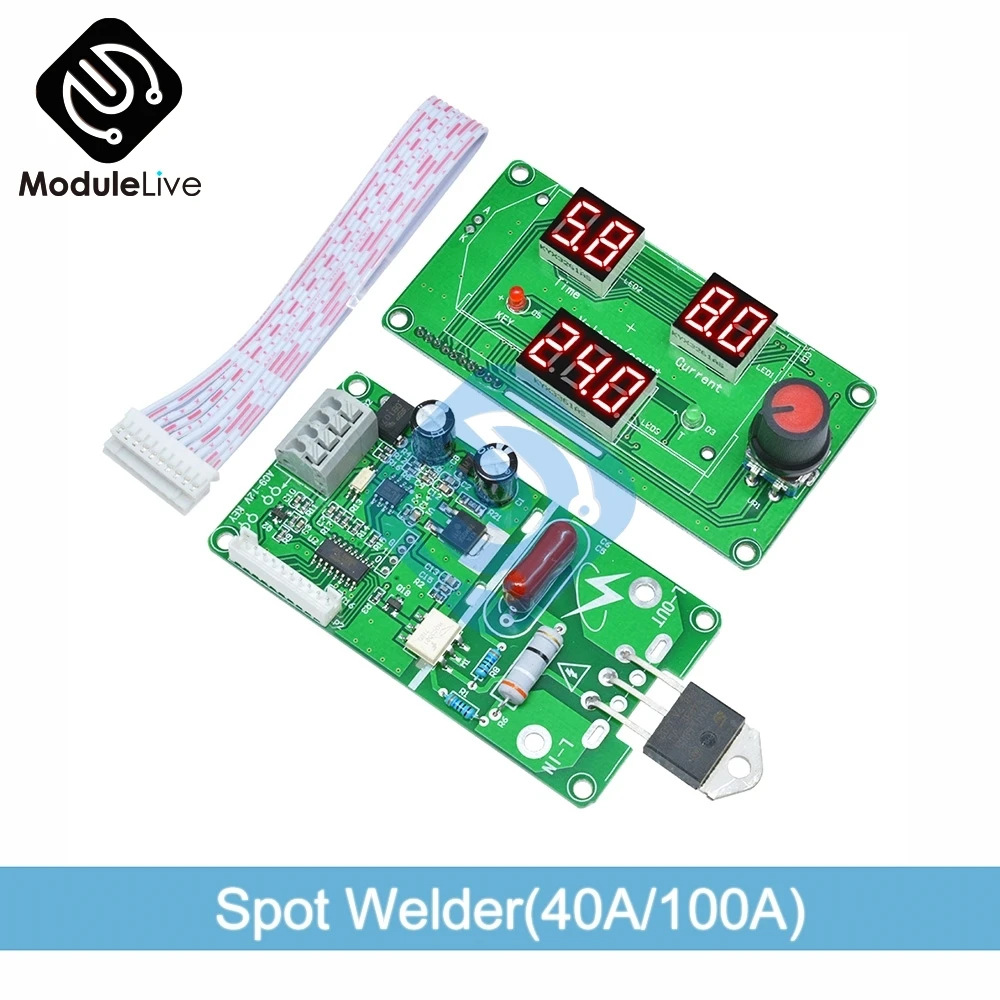

Цифровой ЖК одноимпульсный кодировщик точечный сварочный аппарат контроль времени цифровая трубка Сварочный Модуль плата 40A100A красный

 Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одиночной батареи или группы батарей никелированный лист сварки, таких как18650Никелевое покрытие литиевой батареи0,15И0,2Мм стальные листы, трансформатор выше500 ВтМожет быть сварен напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную плату и табло, опционально40АИ100АДвунаправленный кремниевый контроллер, не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

I. Сфера применения:

1. DIY или простая аккумуляторная машина для точечной сварки.

2. Сварка одногоАккумуляторИли аккумулятор.

II. Функциональный обзор:

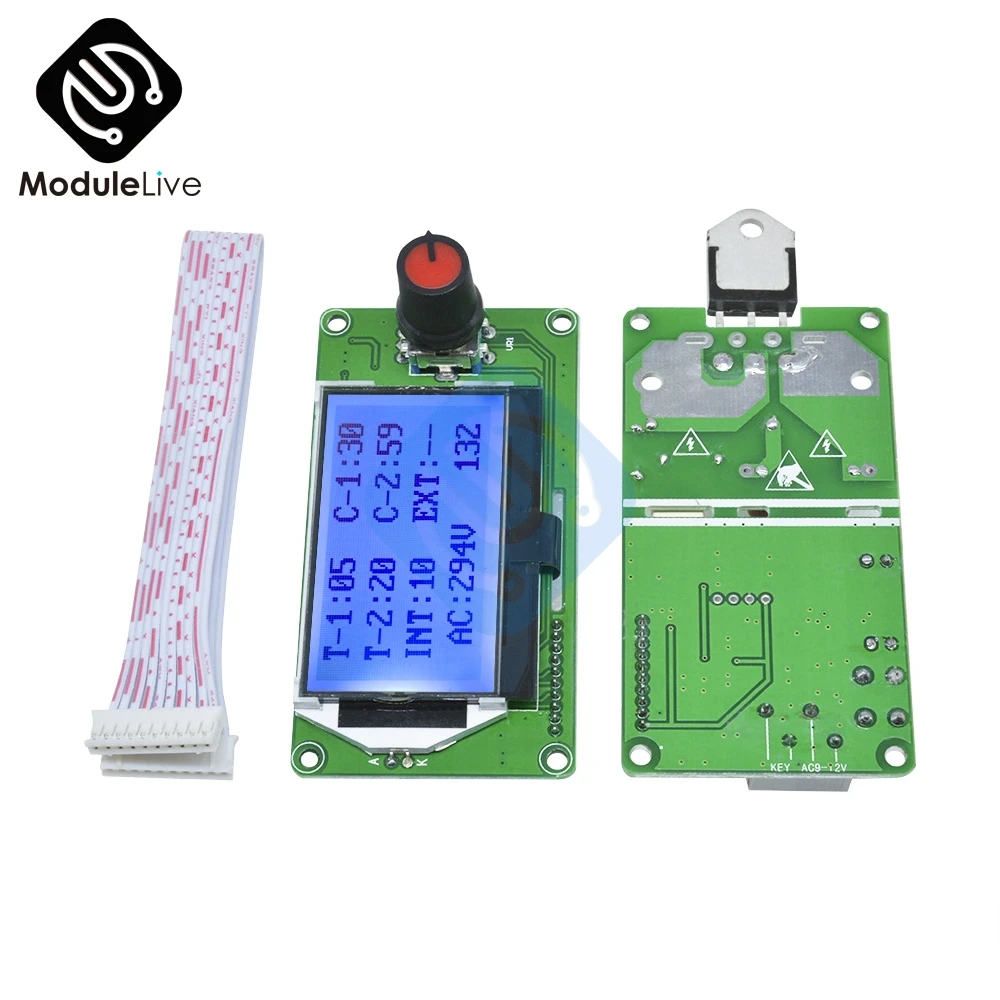

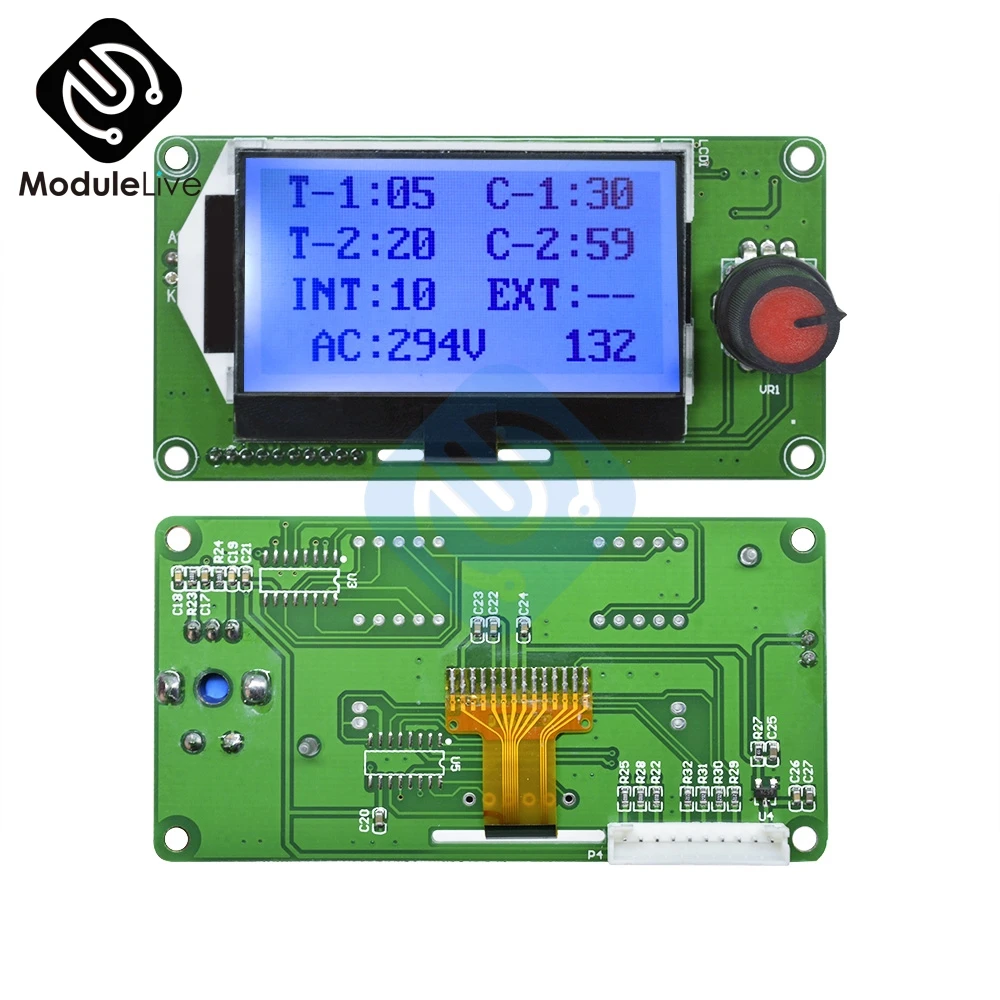

1. Может быть установлен для сохранения последней операции, этот модуль с одним импульсным триггером,ЕслиНужен двойной пульс, пожалуйста, выберите модель SWM-102-12864.

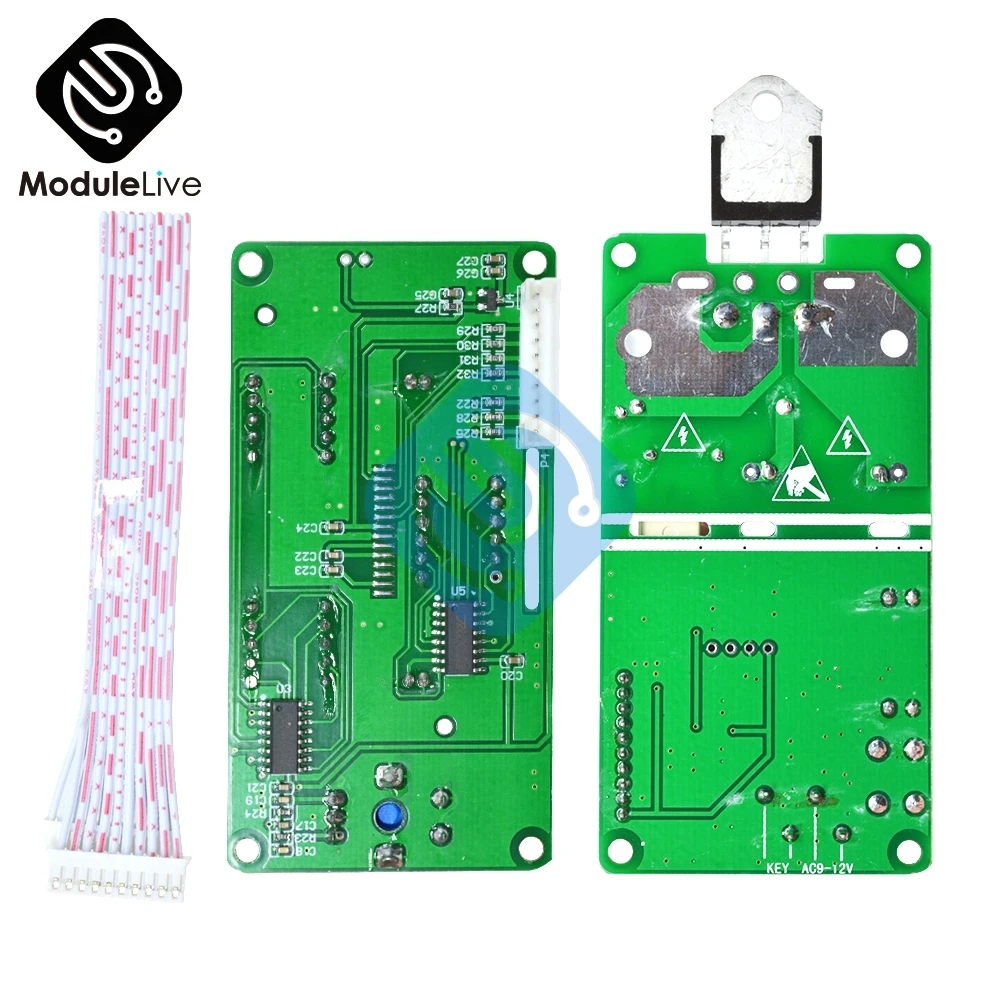

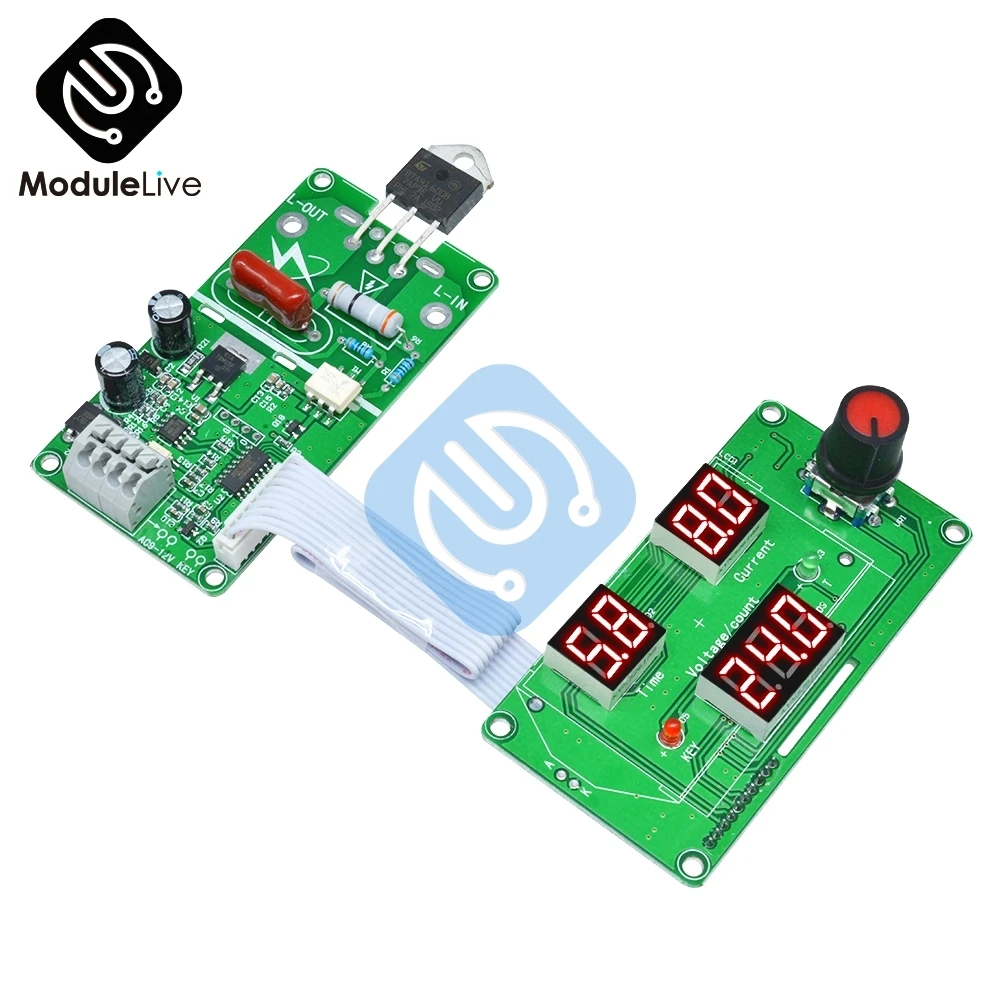

2. Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран.

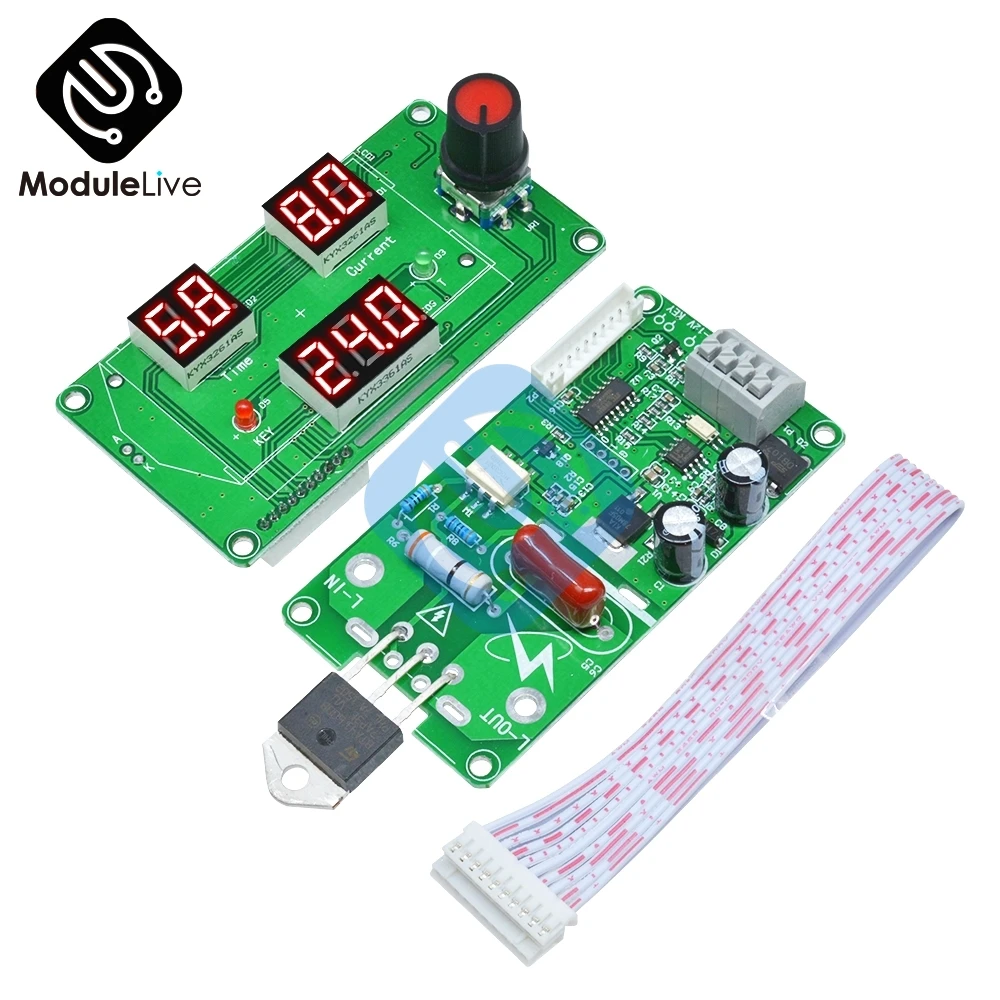

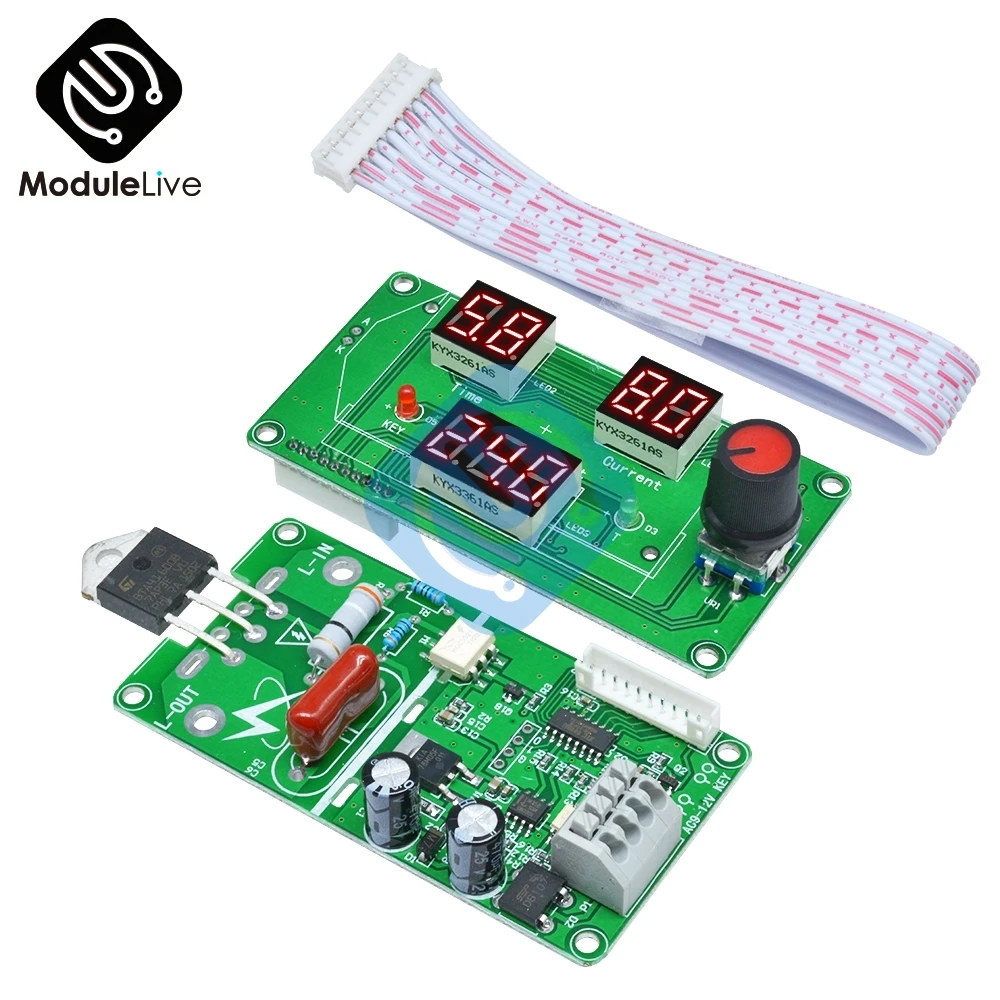

3. Три группы цифрового трубного дисплея данных, управление интуитивно понятным, удобным, настройка параметров одного кодировщика может сделать работу простой и быстрой.

4. С компенсацией напряжения сеткиФункция, Компенсационный выход может быть автоматически отрегулирован в соответствии с изменением источника питания, и при срабатывании может отображаться электрическое напряжение и компенсация в течение примерно 1 секунды, таким образом, эффективное нагревание сварки соответствует параметрам сварки, а припой является равномерным.

5. С функцией подсчета сварки 0-999, может бытьХранится даже электричество выключено, количество wleding можно увидеть просто взглянув. Чтобы очистить номер счета, просто нажмите и удерживайте энкодер в течение 3 секунд.

6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% регулируется.

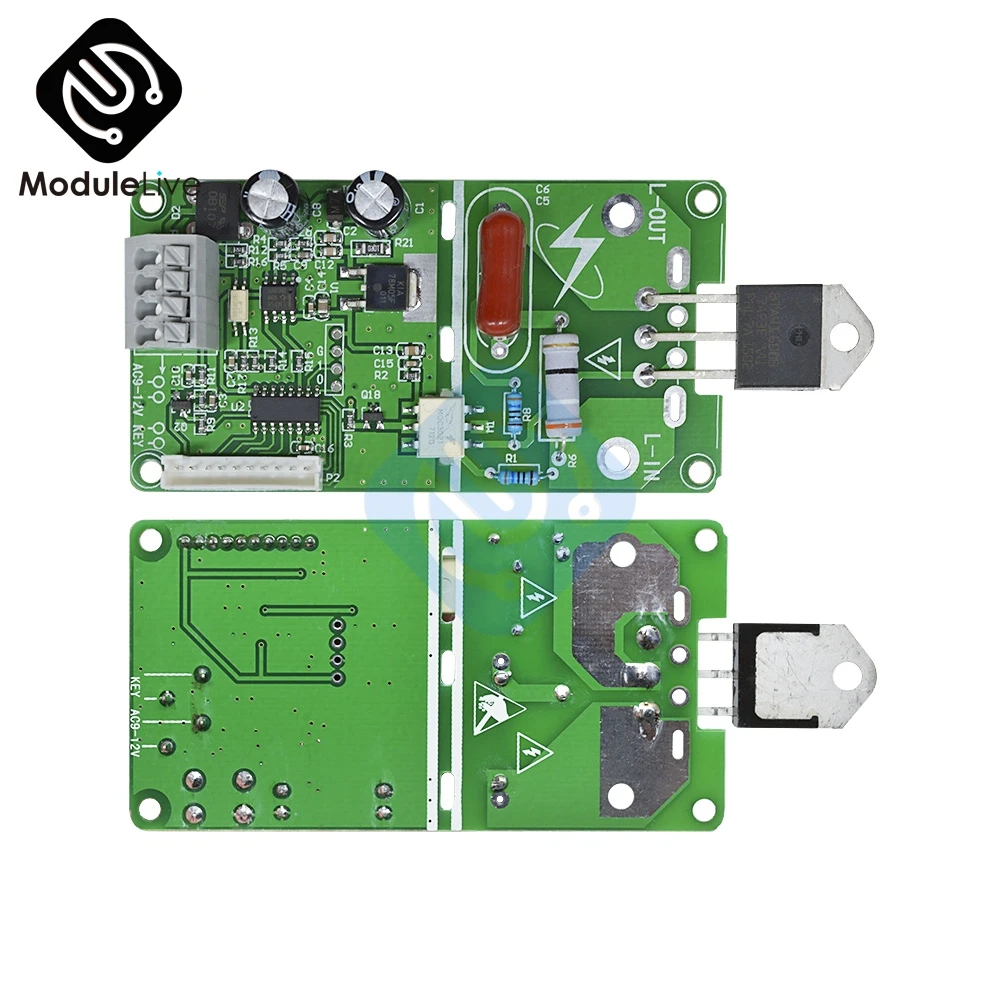

7.Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный сдвиг фазыВыпрямитель управления кремнием (SCR), Который может быть совместим с 40A-100AДвунаправленный Выпрямитель кремния (SCR).

8.9-12 В переменного тока вход питания (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою в обнаружении при нулевом пересечении, не может срабатывать.)

9. вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

III. Метод использования:

1.Калибровка напряжения

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости повторять. Конечно,Когда вы чувствуете, что напряжение дисплея неправильно, и его можно откалибровать. Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик короткого нажатия может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220.

Следующееs Интерфейс триггераsЧтобы отобразить локальныйЭлектрическиеНапряжение:

2. Интерфейс дисплея

Числовая Регулировка:Короткое нажатие кодировщика, когда числовое соответствующее значение мерцает, регулировка левой или правой руки, короткое нажатие для замены следующего значения, когда четвертое значение мерцает, короткое нажатие кодировщика в рабочий интерфейс. В рабочем интерфейсе, когда значение подсчета больше 0, кодировщик может быть очищен длительным нажатием кодера около 3 секунд.

Коэффициент мощности времени триггера

Интерфейс пускового механизма для сварки отображает значения компенсации электрического напряжения

3. Схема проводки

Микроволновый трансформатор СВЧ-печиСварочная ручка

Панель управления нормально открывающийся переключатель

4. Размер пластины и положение монтажного отверстия

IV. Меры предосторожности для использования

1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешнего радиатора для рассеивания тепла.

2. Мощность модуля движущейся нагрузки зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить микроволновый трансформатор СВЧ-печи, BAT100 (100A) может переносить два микроволновой трансформатор СВЧ-печи s, а рекомендуемый для контурного трансформатора-100 a.

3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера.

V. Причина и устранение неисправностей

1. Электропитание не соответствует фактическому напряжению электроэнергии: Калибровка повторного напряжения.

2. Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов.

В комплект входит:

1 комплектМодуль управления точечной сваркой
