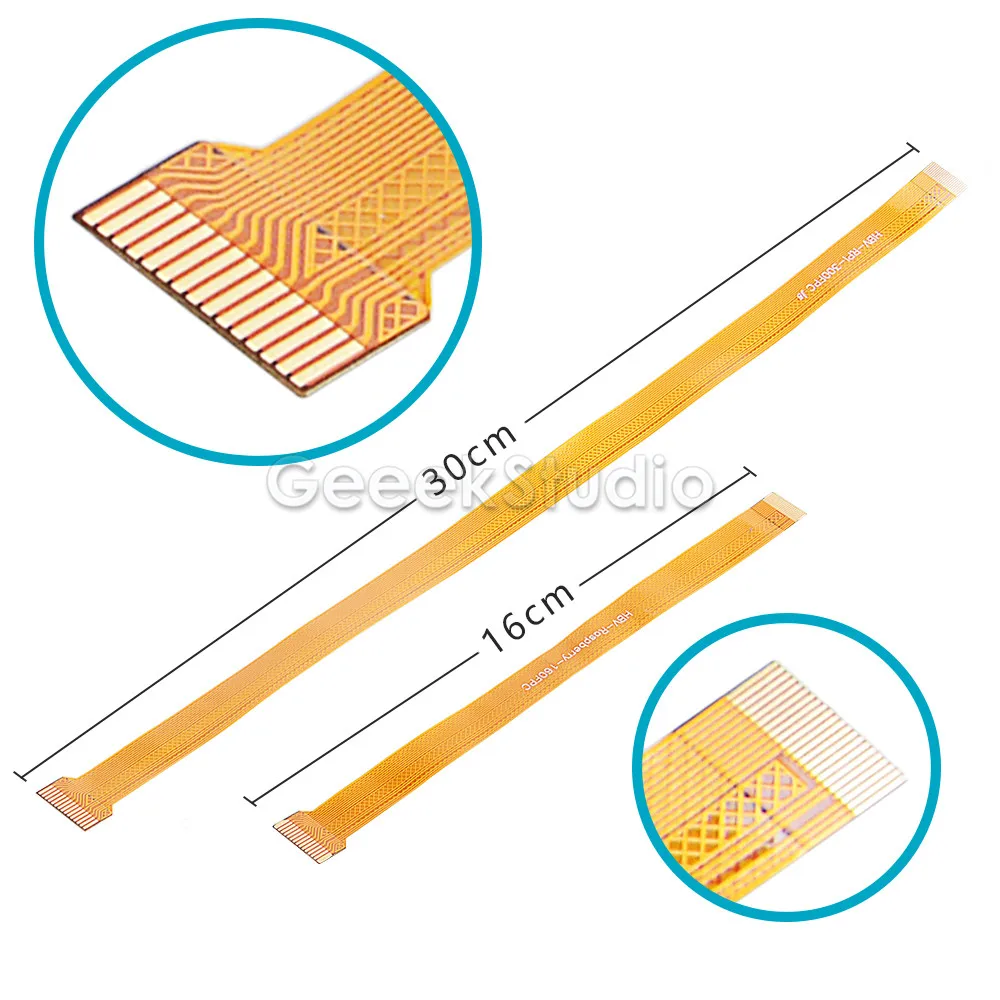

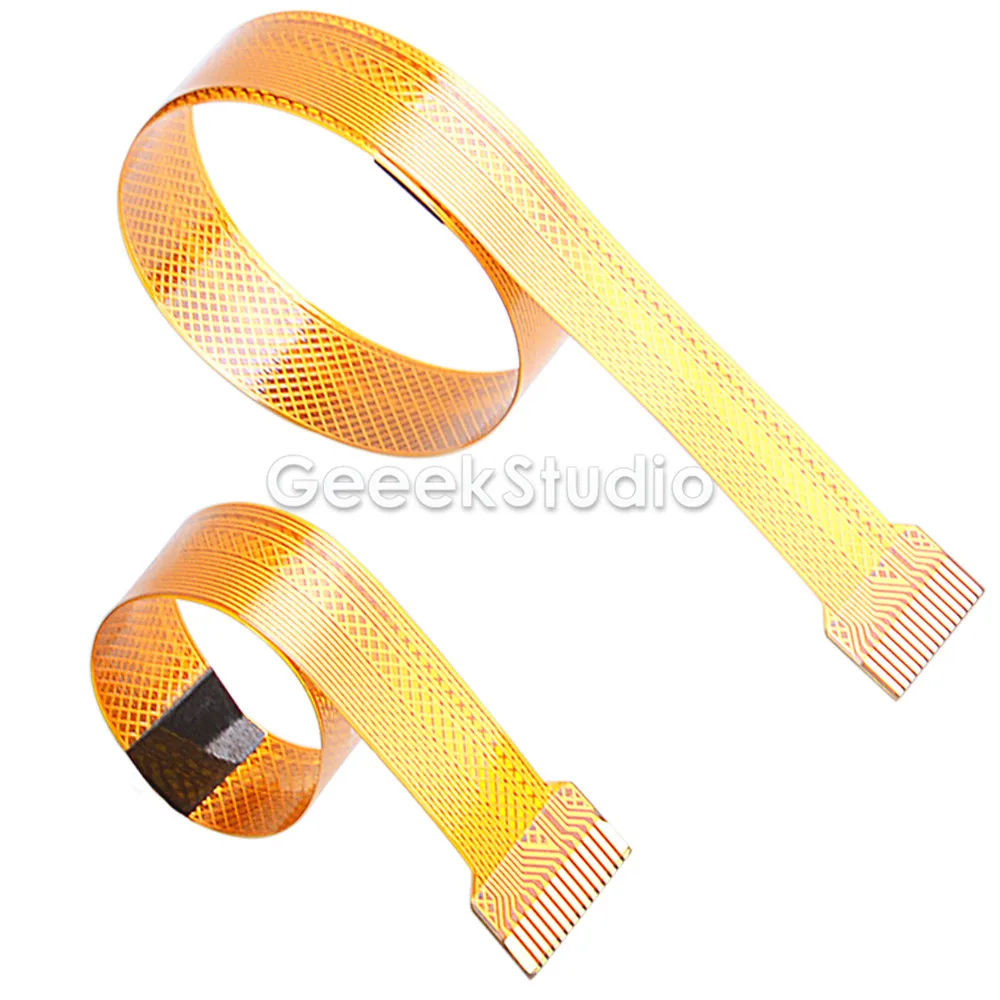

FPC кабель для камеры плоский кабель провод (золотой палец) 16 см 30 см линия камеры для Raspberry Pi ZeroZero W

Камера ленточный кабель провод

[Описание]

[Особенности]

[Как настроить]

Предупреждение: камеры чувствительны к статическому воздействию.

Заземляйте себя перед обработкой печатной платы.

Если у вас нет ремешка для заземления, достаточно раковины или аналогичного типа.

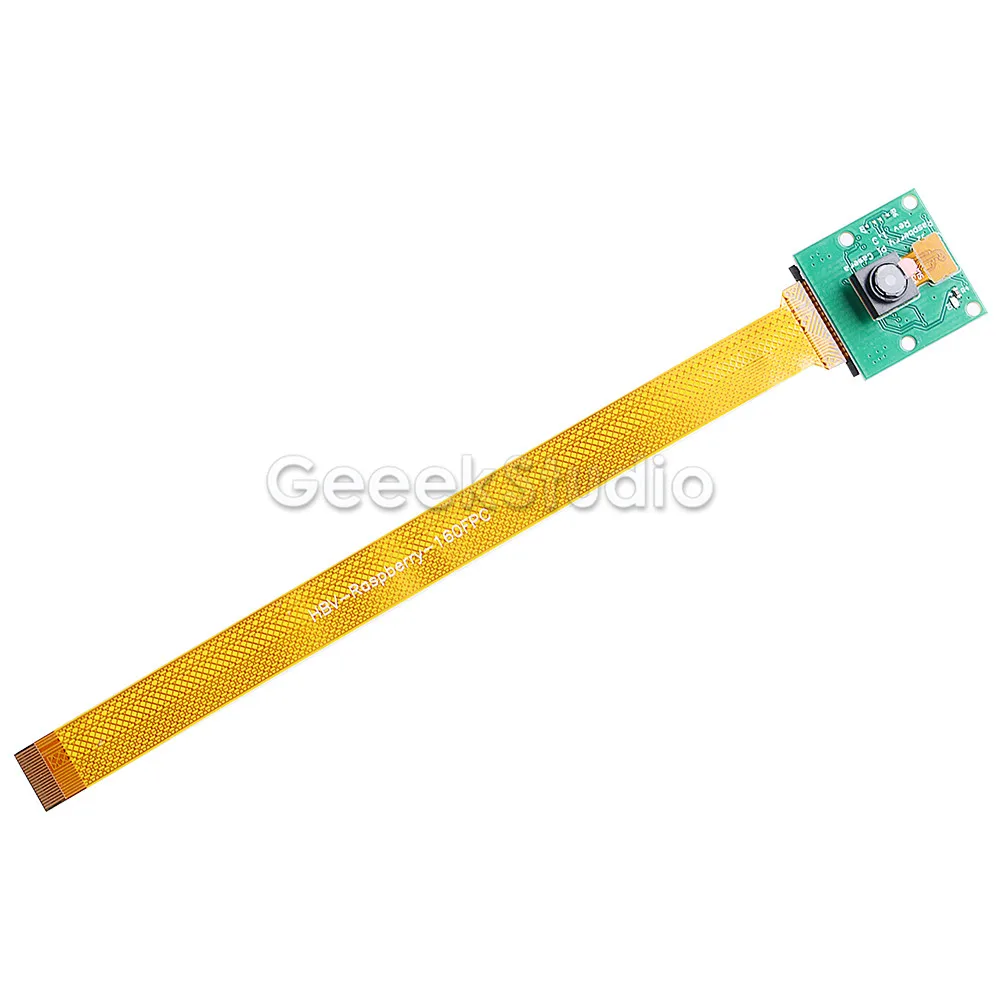

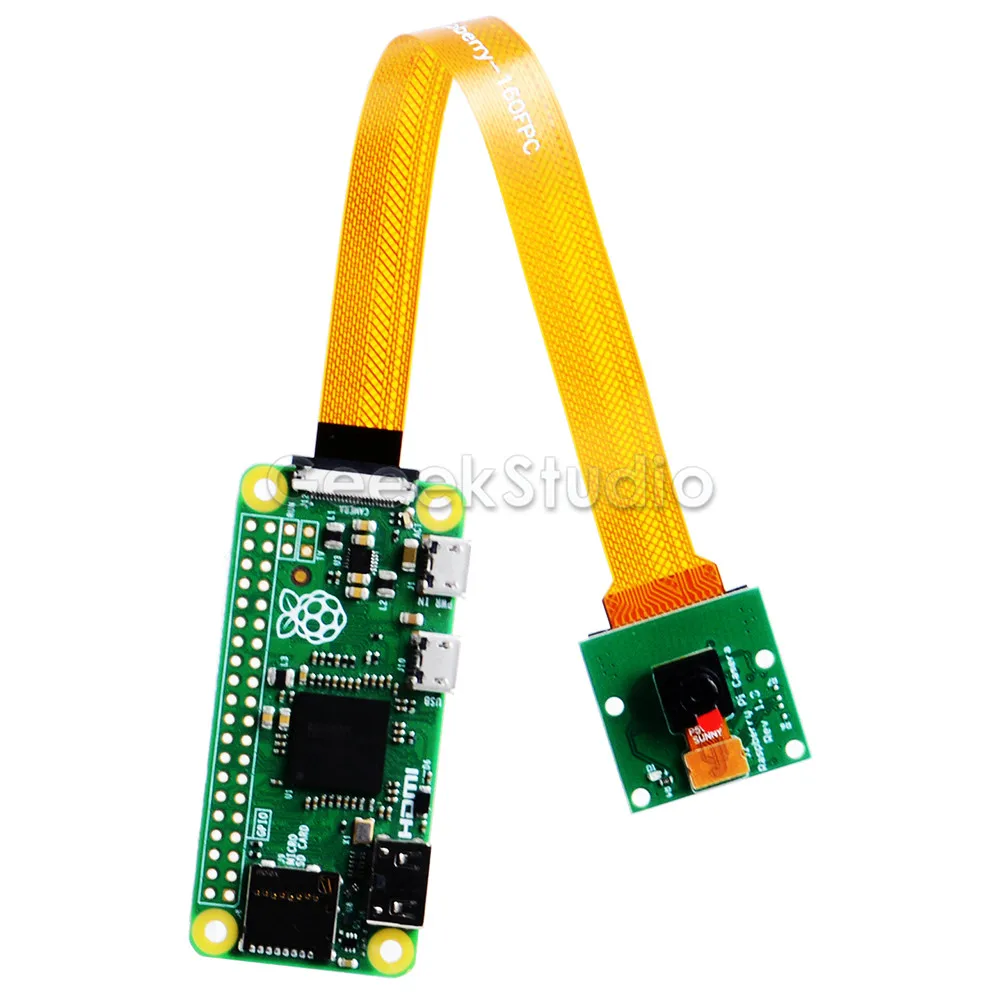

Камера доска крепится к Raspberry Pi через 15-way ленточный кабель.

Есть только два подключения: ленточный кабель должен быть прикреплен к печатной плате камеры и к самому Raspberry Pi.

Вам нужно получить кабель правильным образом, иначе камера не будет работать.

На печатной плате камеры синяя подложка на кабеле должна быть удалена от печатной платы,

И на Raspberry Pi он должен быть обращен к Ethernet-соединению (или где разъем Ethernet будет, если вы используете модель a).

Хотя разъемы на печатной плате и Pi отличаются, они работают аналогично.

На самом Raspberry Pi Вытяните вкладки на каждом конце разъема.

Он должен легко скользить и иметь возможность слегка вращаться.

Полностью вставьте ленточный кабель в слот, чтобы он был установлен прямо, затем аккуратно нажмите на вкладки, чтобы закрепить его на месте.

Разъем PCB для камеры также требует, чтобы Вы вытащили вкладки от платы, аккуратно вставьте кабель, а затем нажмите на вкладки обратно.

Разъем PCB может быть немного более неудобным, чем тот, который находится на самом Pi.
