HCS-LSP-06A измеритель тока 0-6a постоянного тока Описание функции:Выход аналогового сигнала подходит для разработки интерфейса питания USB;Текущее значение провода может отображаться на 0-6 A, разрешение 0,1 AЭлектрические параметры:
1. Рабочее напряжение: Доступно микро USB 5 V или 8-28VDC два способа питания может быть опционально;2. Рабочий ток: 10 мА3. Диапазон входного тока сигнала: 0-6A, цифровая трубка может интуитивно отображать значение тока Ia через провод, разрешение 0,1 A;4. Плата обеспечивает внешний датчик аналогового сигнала выходной интерфейс, чтобы облегчить клиентам выполнять другие функции на аналоговых сигналах;5. Плата подходит для вторичного развития клиентов, особенно для персонала программы для выполнения других функций на аналоговых сигналах
Измеритель тока постоянного тока может визуально Получить текущее значение в реальном времени провода, чтобы облегчить мониторинг в реальном времени клиента;
В то же время плата выводит аналоговый сигнал датчика во внешний мир, чтобы облегчить клиентам выполнение других функций на аналоговом сигнале;
Формула для внешнего выходного аналогового сигнала Aout = 2,5 + 0,104 * ia, (ia является фактическим значением тока в проводе);

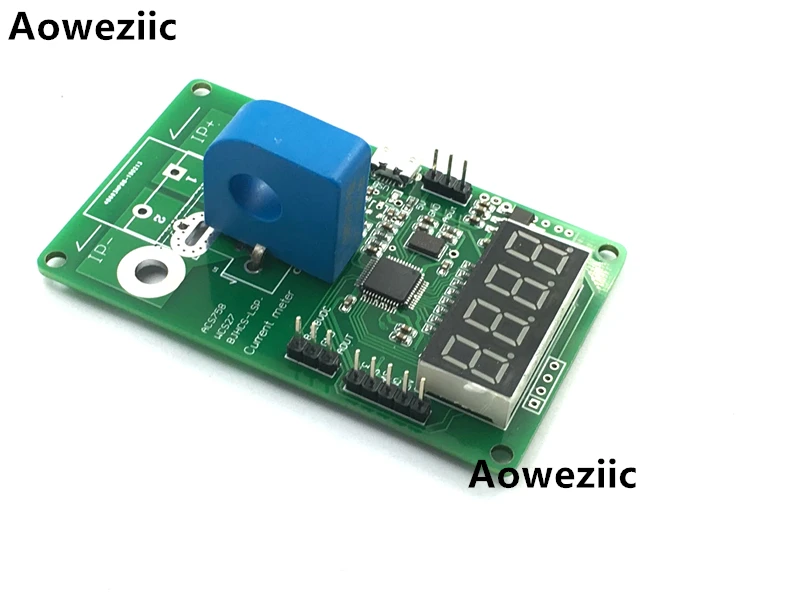

Физическая диаграмма figer 1

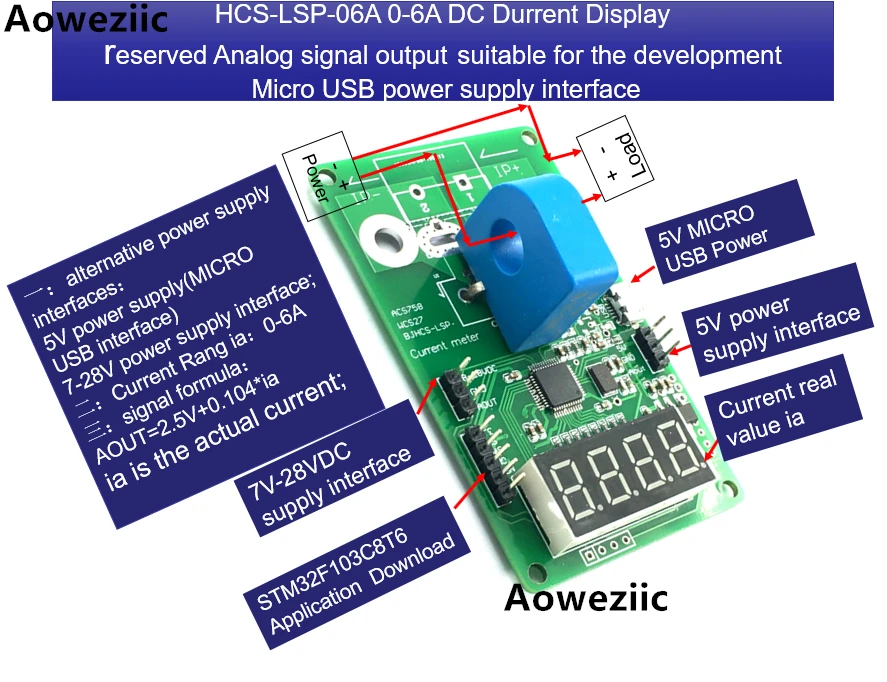

Figer 2

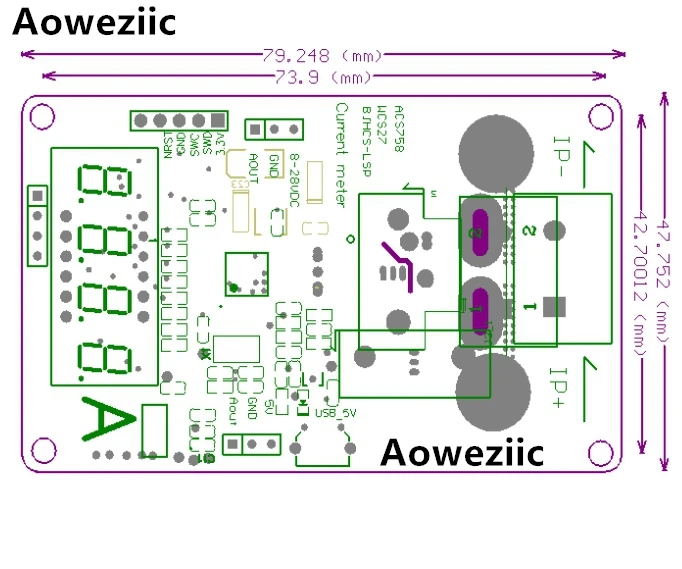

Figer 3
