Общее описание контроллера ввода-вывода HF6508 RS485 Ethernet
Пульт управления ввода-вывода HF6508 обеспечивает решение для канала промышленной последовательной передачи данных через Ethernet, пульт управления RS485 и мониторинга IO. Продукт объединяет Ethernet-порт, RS485, 8 цифровых входов, 8-канальный аналоговый вход, 8-канальный цифровой выход и другой богатый аппаратный интерфейс, основанный на операционной системе FreeRTOS. Продукт включает в себя веб-страницы, IOTService, стек протоколов TCP/IP, протокол Modbus TCP и Modbus RTU. Можно легко достичь удаленного сбора и мониторинга данных. Аппаратный интерфейс соответствует требованиям национального стандарта, в то время как ESD поддерживает разряд воздуха ± 15 кВ, контактный разряд ± 8 кв. Пульт управления ввода-вывода HF6508 оптимизирован для промышленных применений, интеллектуальных сетей и медицинских приложений для личного здоровья с помощью высокоинтегрированной аппаратной и программной платформы. Добавлен только один продукт HF6508 для мониторинга и передачи данных оборудования.

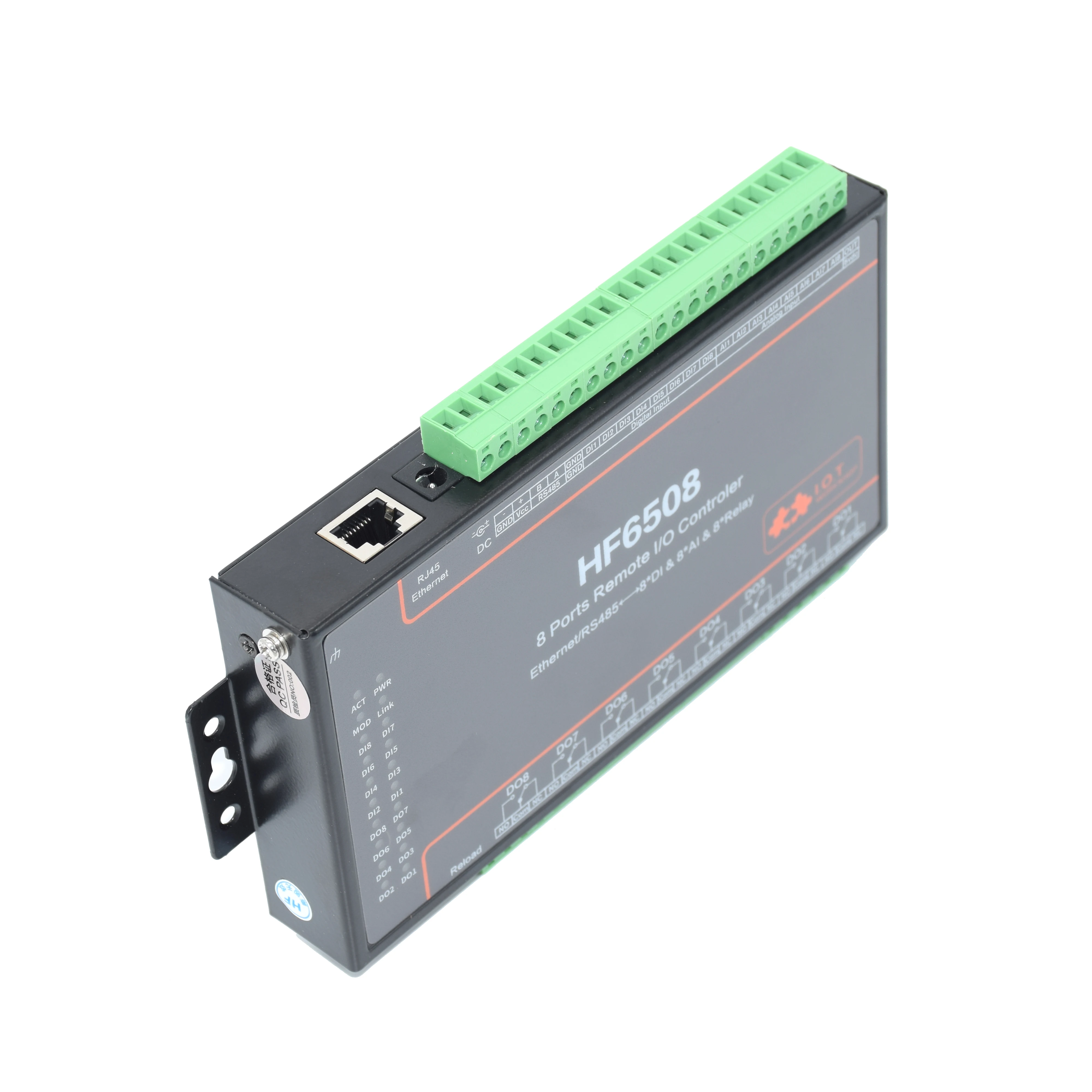

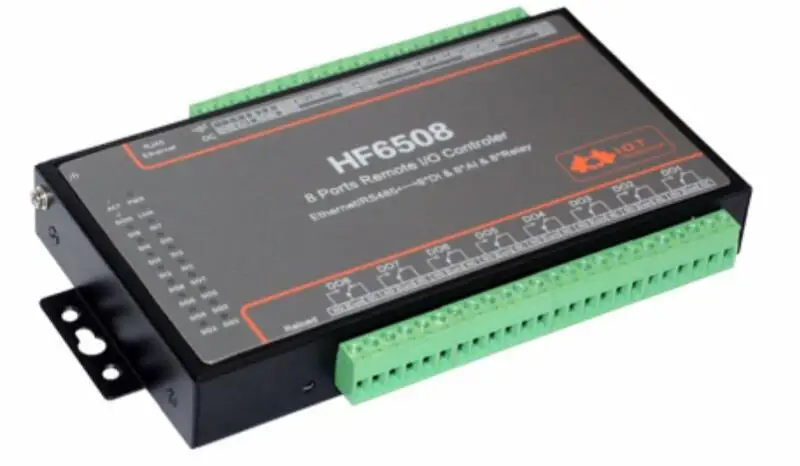

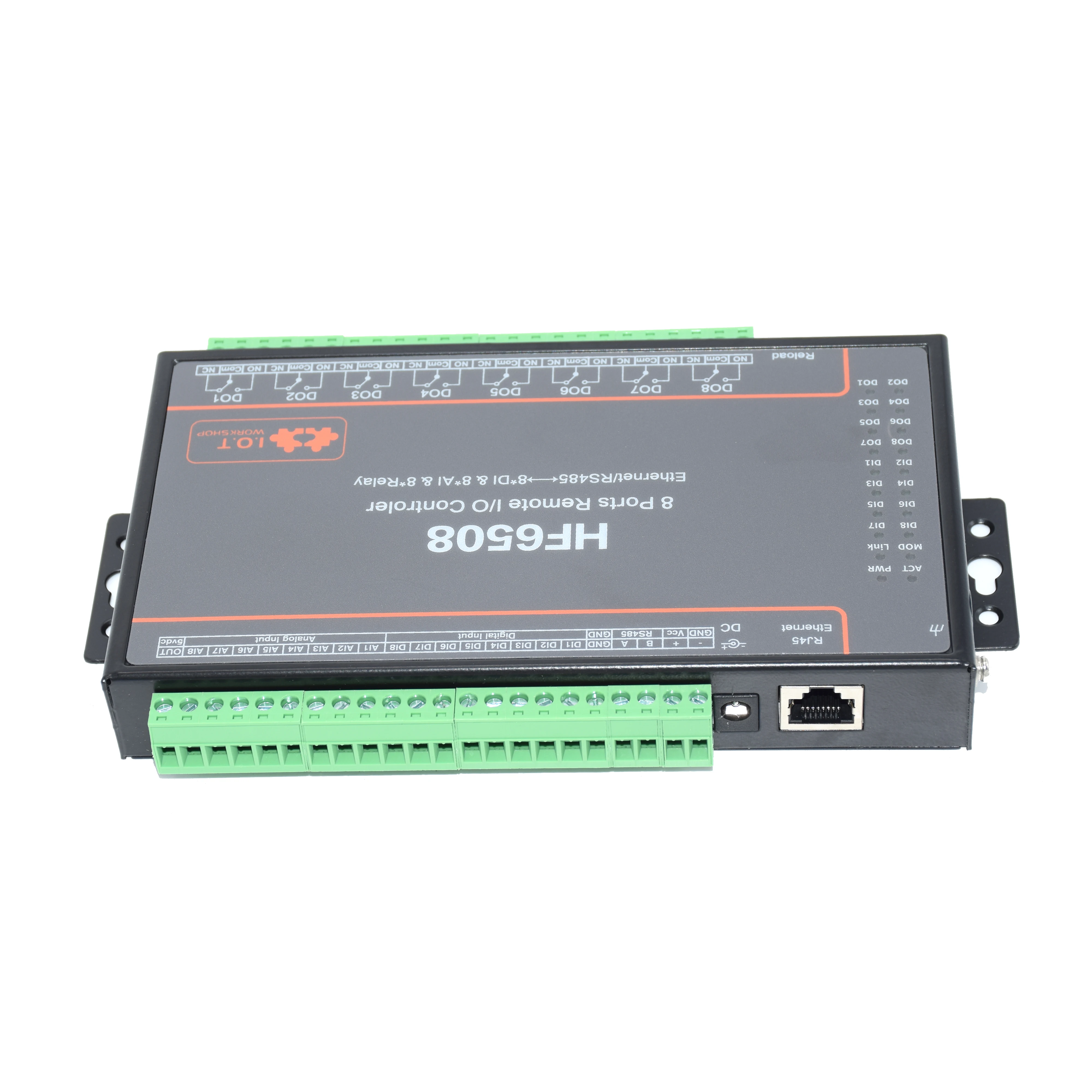

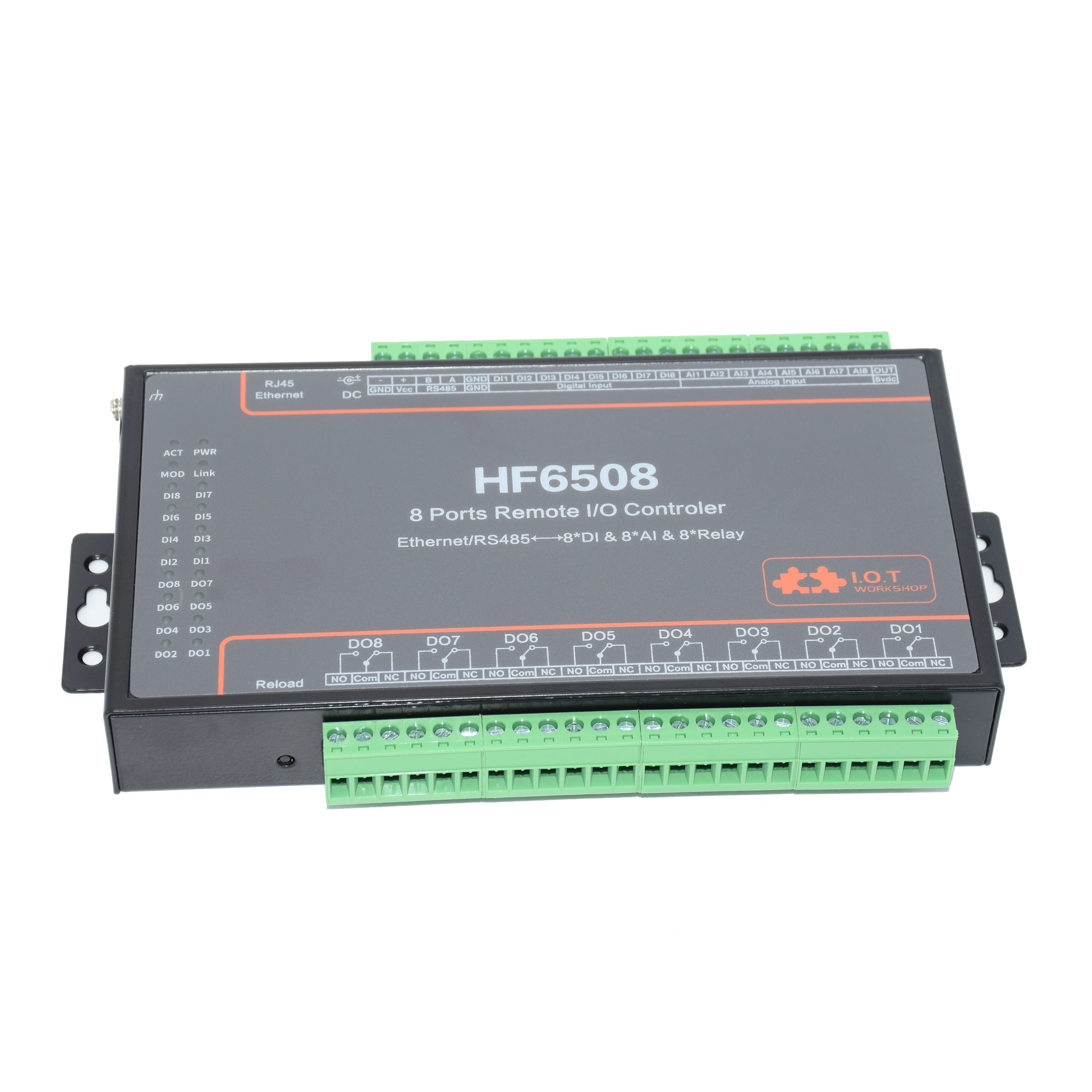

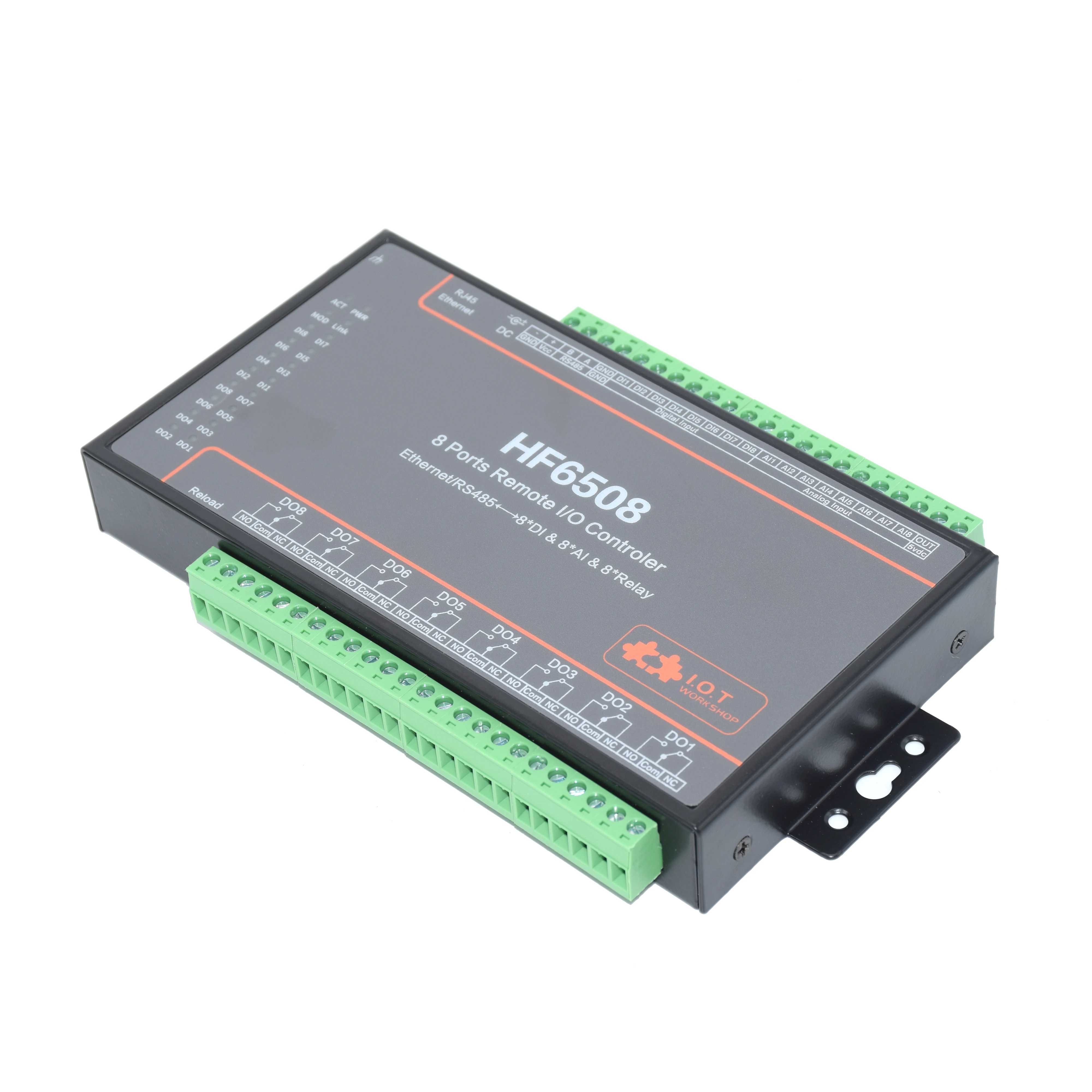

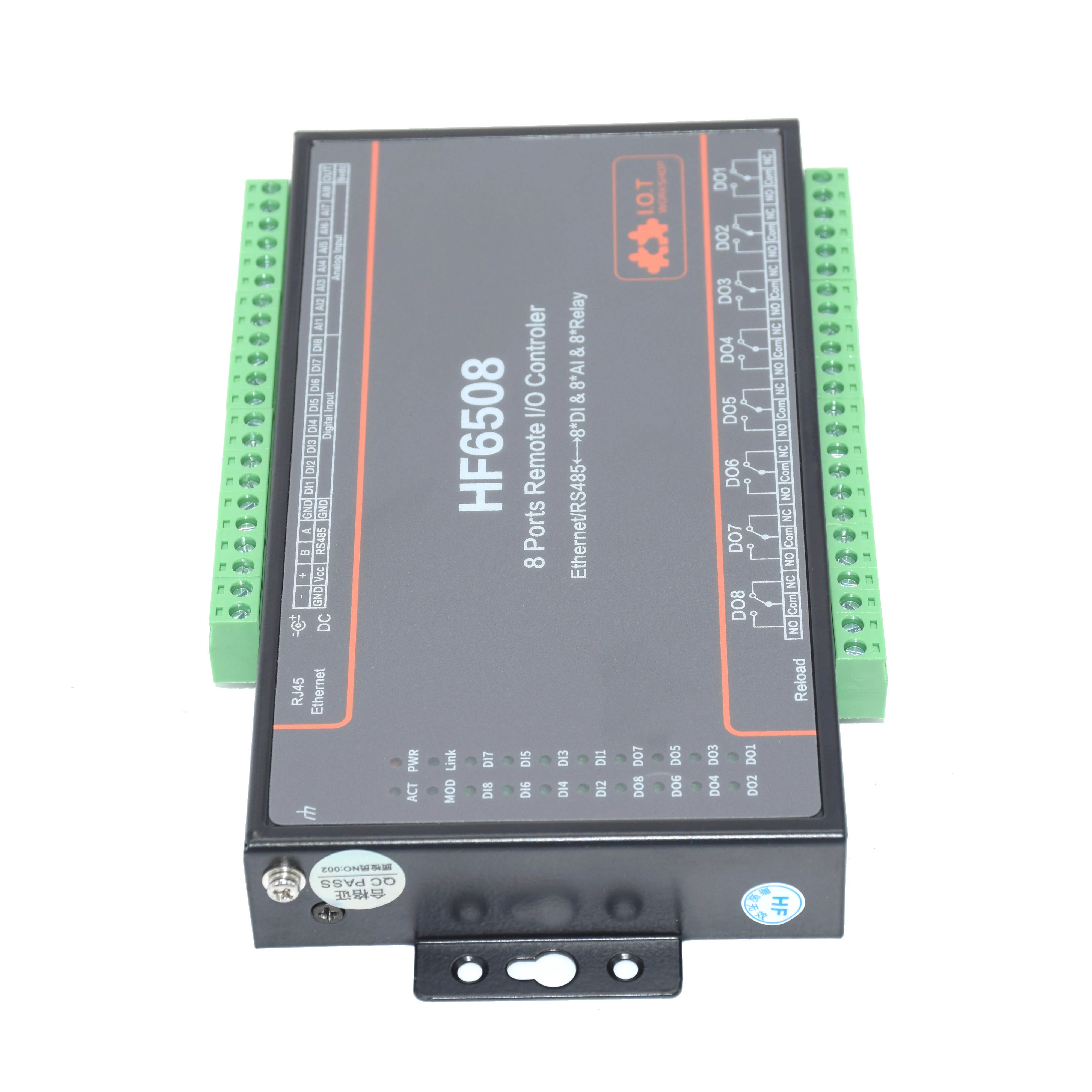

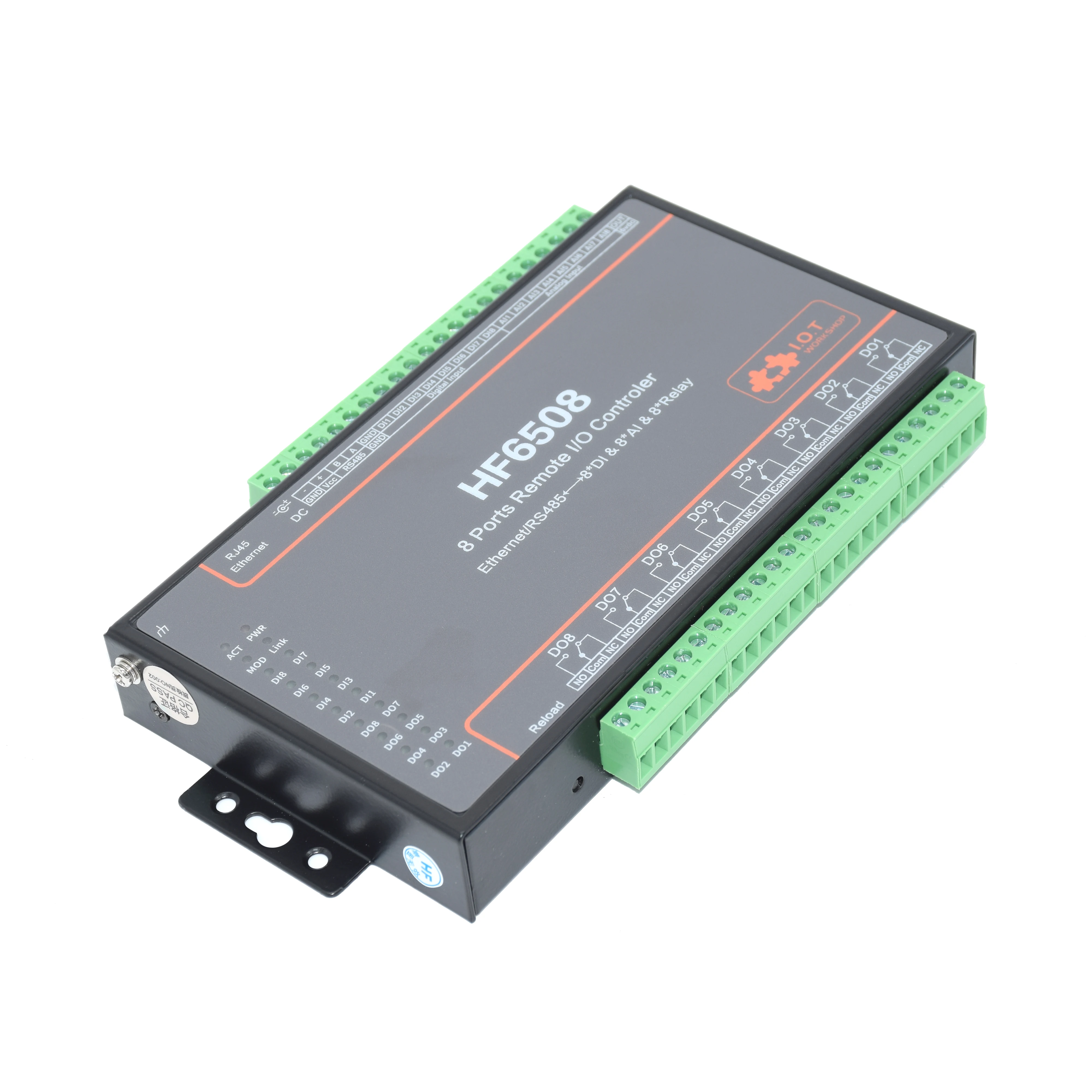

Контроллер ввода-вывода HF6508 Ethernet
Эта модель основана на передаче RS485, Ethernet. Он может одновременно контролировать 8 цифровых входов, 8 аналоговых входов и управлять 8 релейными выходами. Удаленное управление ввода-вывода и сбор данных используют протокол Modbus TCP или протокол Modubs RTU.
Обзор характеристик контроллера ввода/вывода HF6508 Ethernet
1. Поддержка протокола TCP/IP/Telnet /Modbus TCP
2. Поддержка протокола передачи RS485 для управления 8 DIs, 8 AI интерфейсами и управления 8 DOs, Поддержка режима STA/AP + STA
3. Поддержка протокола Modbus RTU и Modbus TCP
4. Поддержка адаптации Ethernet 10 / 100M (HF6208 / HF6508)
5. Поддержка веб-страницы, Простая конфигурация программного обеспечения IOTService для ПК (HF6208 / HF6508)
6. Поддержка конфигурации (HF6108)
7. Поддержка промышленной рабочей температуры, поддержка промышленной рабочей температуры: от-40 до + 85 ° C
8. Поддержка веб-страницы, конфигурация программного обеспечения IOTService для ПК (HF6208 / HF6508)
9. Поддержка беспроводного обновления web OTA (HF6208 / HF6508)

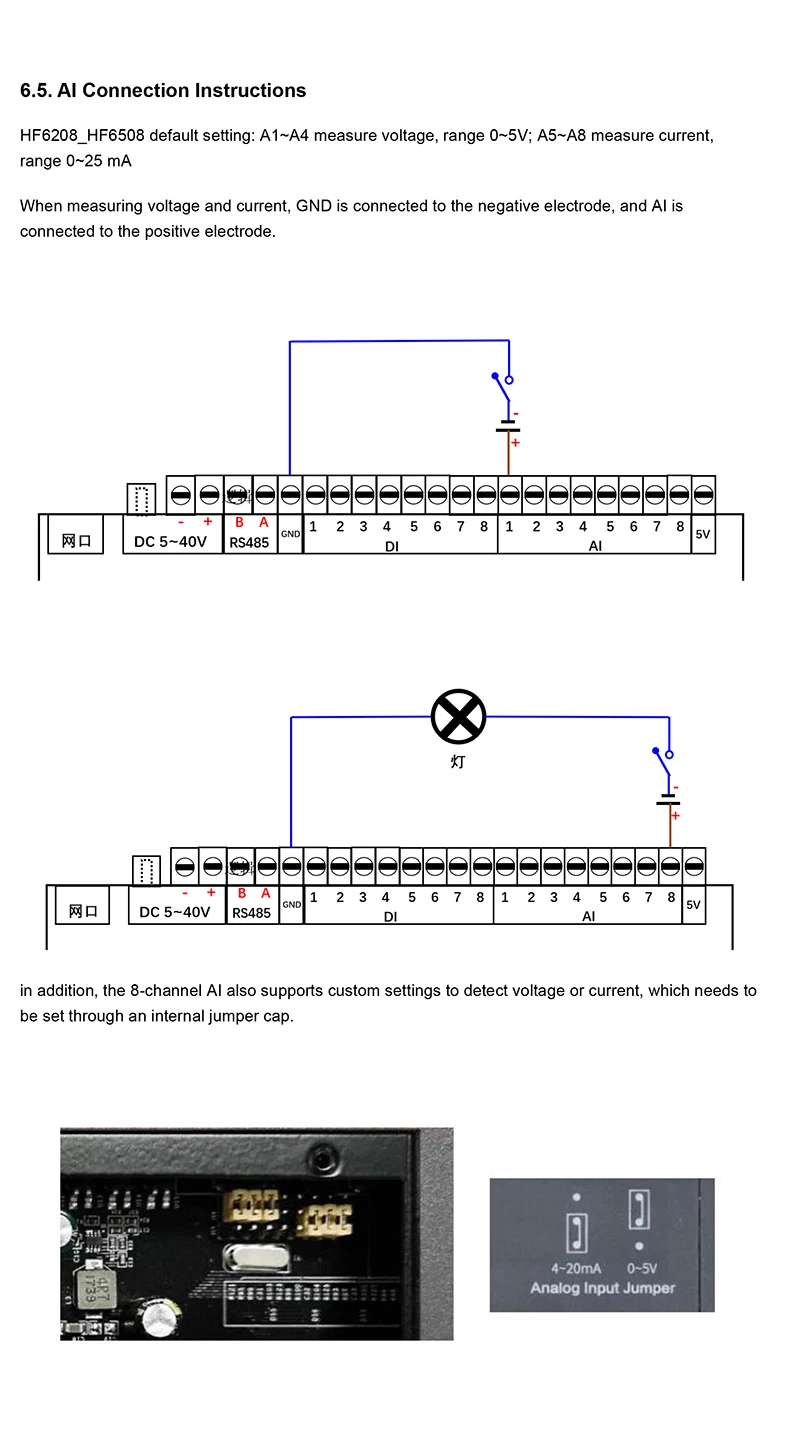

10. Диапазон входного напряжения DI 3 ~ 30 В, диапазон входного напряжения AI 0 ~ 5 В, диапазон входного тока 0 ~ 25 мА
11. Источник питания постоянного тока с широким напряжением 5 ~ 40 в
12. Cortex-M3 MCU (КБ SRAM) и 2 Мб флэш-памяти 13. Размер: 95x65x25 мм
Параметры устройства:
Товар
Параметр
Модель
HF6108
HF6208
HF6508
Информация о системе
Процессор
/Частота
Cortex-M3/96 МГц
MIPS/320 МГц
Cortex-M3/96 МГц
Операционная система
Фрертос
Ecos
Фрертос
Порт Ethernet
Порты и разъёмы
Номер
Нет
Светодиодная ленсветодиодный 1RJ45
Интерфейс
Стандартный
10/100M Base-T автосогласование
Защита
Электростатика: контактный разряд 8 кВ, воздушный разряд 15 кВ
Перенапряжение: дифференциальный режим 4 кВ, общий режим 6 кВ
Трансформатор
Интегрированный
Сеть
Протокол
IP,TCP,DHCP,DNS,ARPBOOTP,AutoIP,ICMP
, Telnet,uPNP,NTP
Протокол безопасности
TLS v1.2,AES 128BitDES3
Интерфейс Wi-Fi
Стандартный
Нет
802,11 b/g/n
Нет
Частота
2,412 ГГц-2,484 ГГц
Сетевой режим
STA/AP/STA + AP
Безопасность
WEP/WPAPSK/WPA2PSK
Шифрование
WEP64/WEP128/TKIP/ AES
Tx Power
802.11b: + 20 дБм (макс.)
802,11 г: + 18 дБм (макс.)
802.11n: + 15 дБм (макс.)
Rx чувствительный
802.11b: -89 дБм
802,11g: -81 дБм
802.11n: -71 дБм
Антенна
Внешний: антенна 3dBi

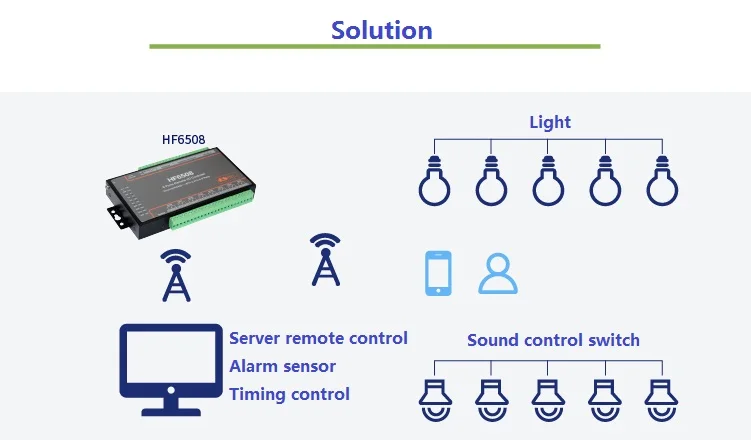

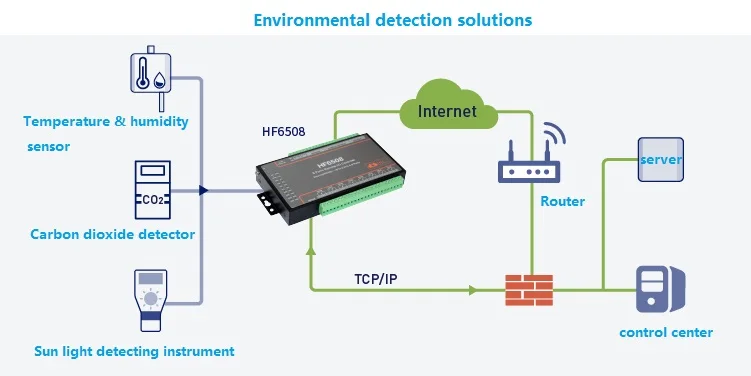

Применение Ethernet-контроллера HF6508
