SR208C Солнечный тепловой контроллер для сплит-системы Солнечный нагреватель воды

SR208C Солнечный контроллер водонагреватель контроллер для сплит солнечной системы 600 Вт 1 pt1000 и 2 ntc10k перепада температур

2 года гарантии

Для полного руководства пользователя, пожалуйста, проверьте здесь:Http://ultisolar.com/download/

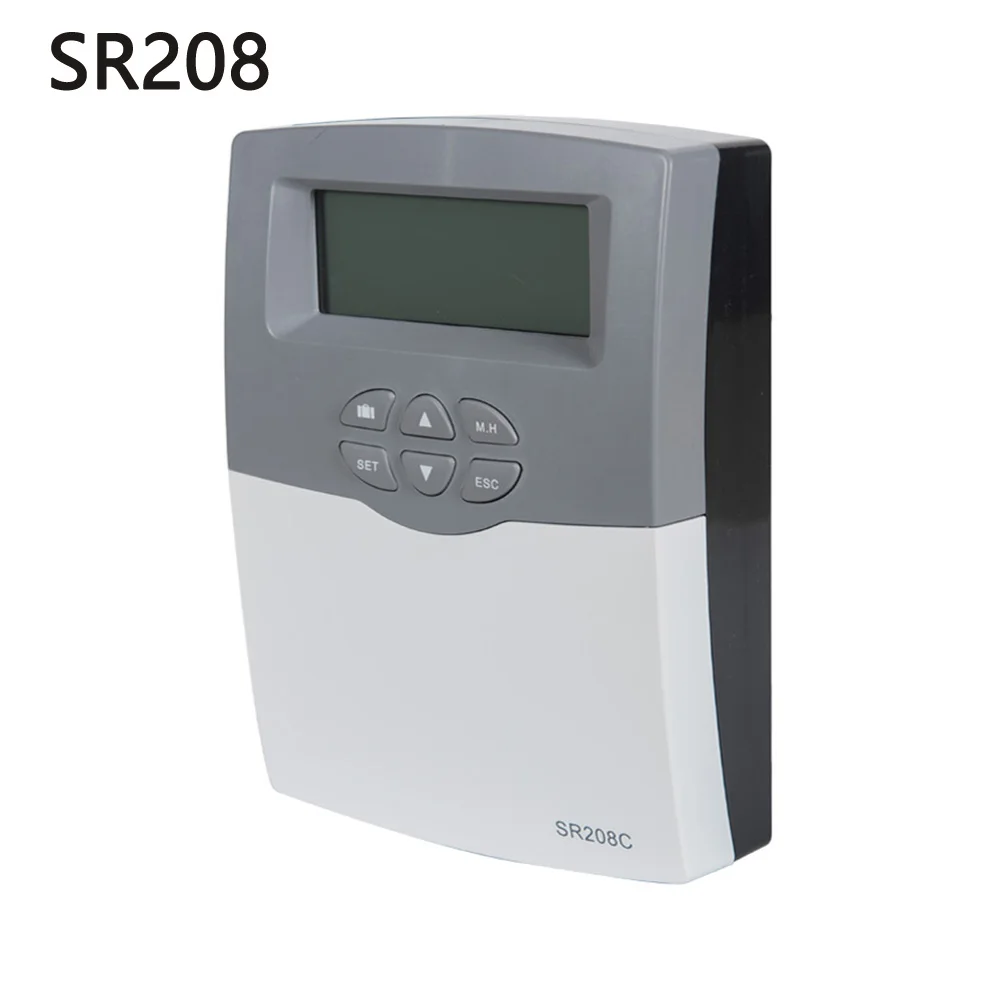

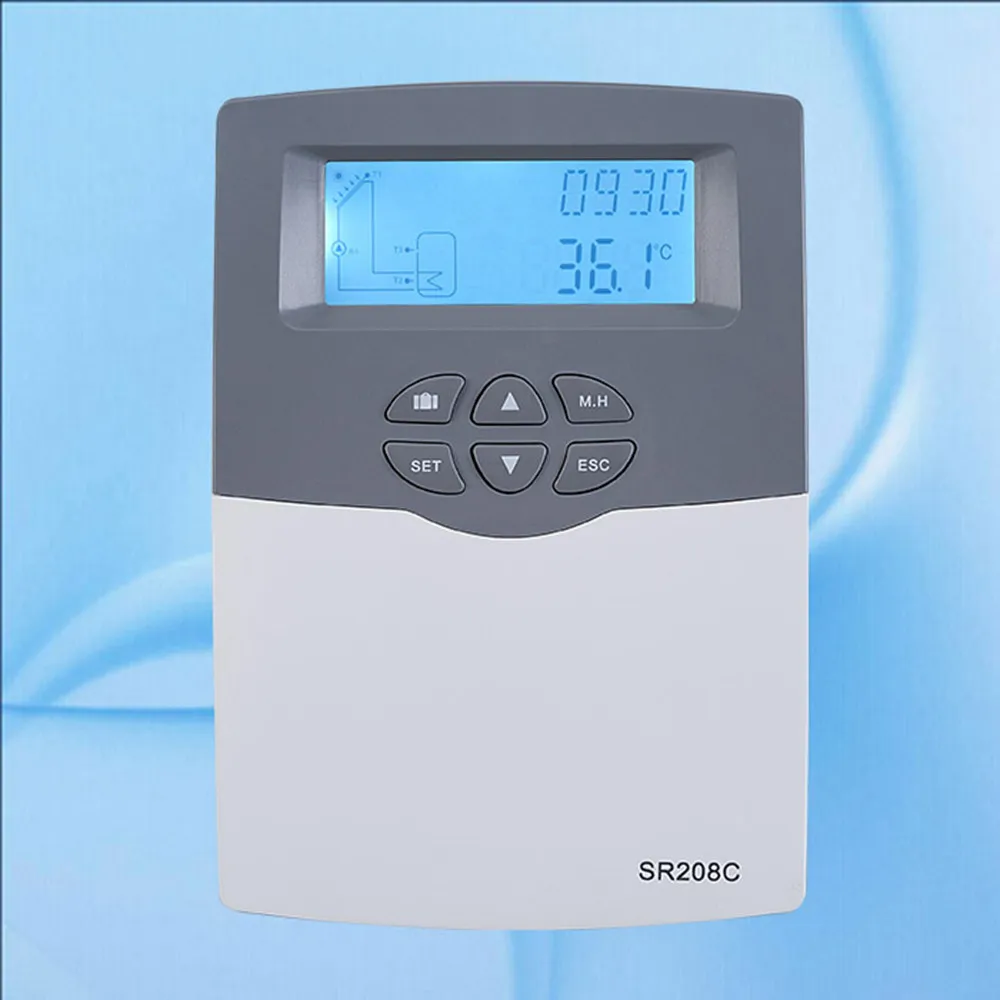

SR208C

Принцип работы

1 коллекторный массив? 1 резервуар для хранения? 1 насос и вспомогательное нагревание Описание: насос солнечной цепи (R1) включается, как только переключается разница температур (Delta Ton) между коллектором (T1) И резервуар для хранения (T2) достигается. Если разница температур между коллектором (T1) и резервуаром для хранения (T2) опускается ниже разницы температур выключения (Delta T off) или температуры резервуара для хранения (T3) достигает предустановленной максимальной температуры хранения, затем выключен насос солнечной цепи (R1). Резервный нагрев вспомогательным котлом в предустановленное время Секции резервного нагрева, если температура T3 ниже температуры включения, то циркуляционный насос (H1) срабатывает резервный нагрев, когда T3 нагревается до температуры выключения, циркуляционный насос H1 резервного нагрева прекращается.

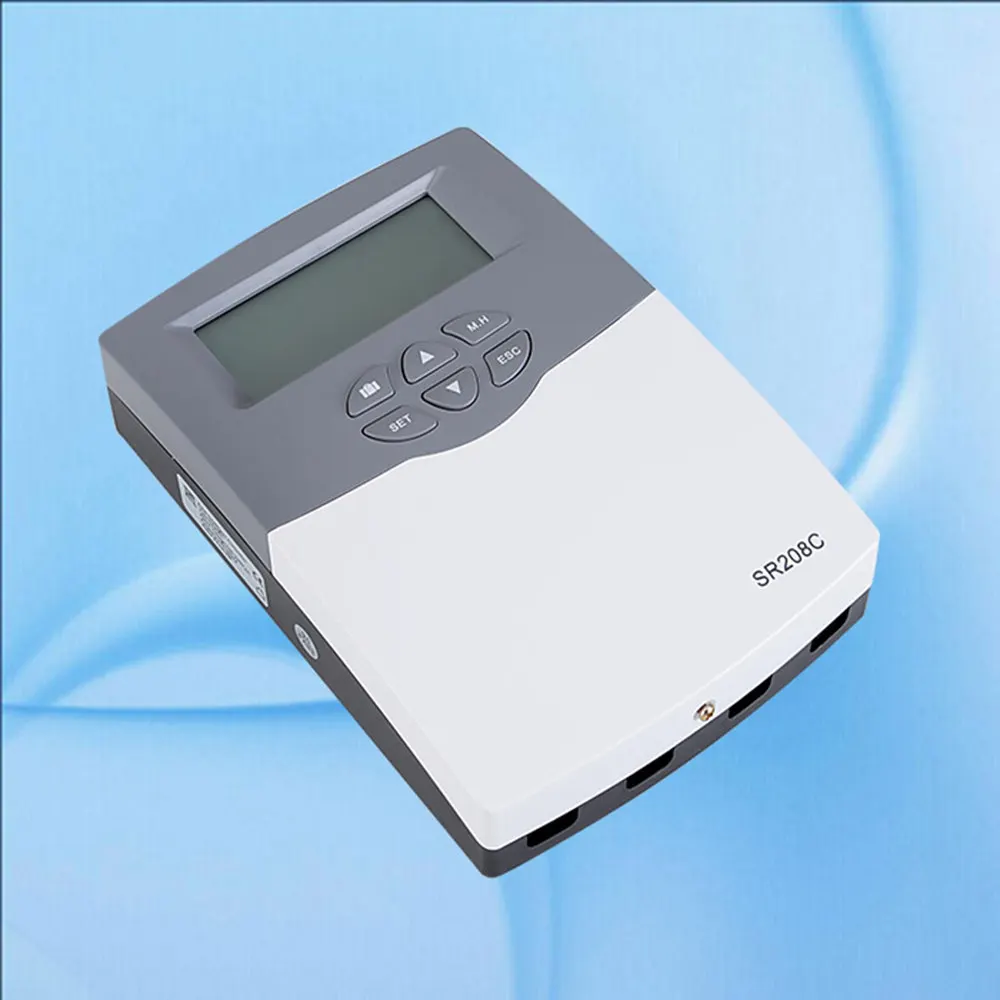

1. Внешний вид контроллера: 178 мм × 120 мм × 43 мм

2. Источник питания: AC230V ± 10%

3. Потребляемая мощность: < 3 Вт

4. Точность измерения температуры: ± 2 по Цельсию

5. Диапазон измерения температуры коллектора: -10 ~ 220 градусов по Цельсию

6. Диапазон измерения температуры бака: 0 ~ 110 градусов по Цельсию

7. Подходящая мощность насоса: 3, <= 600 Вт

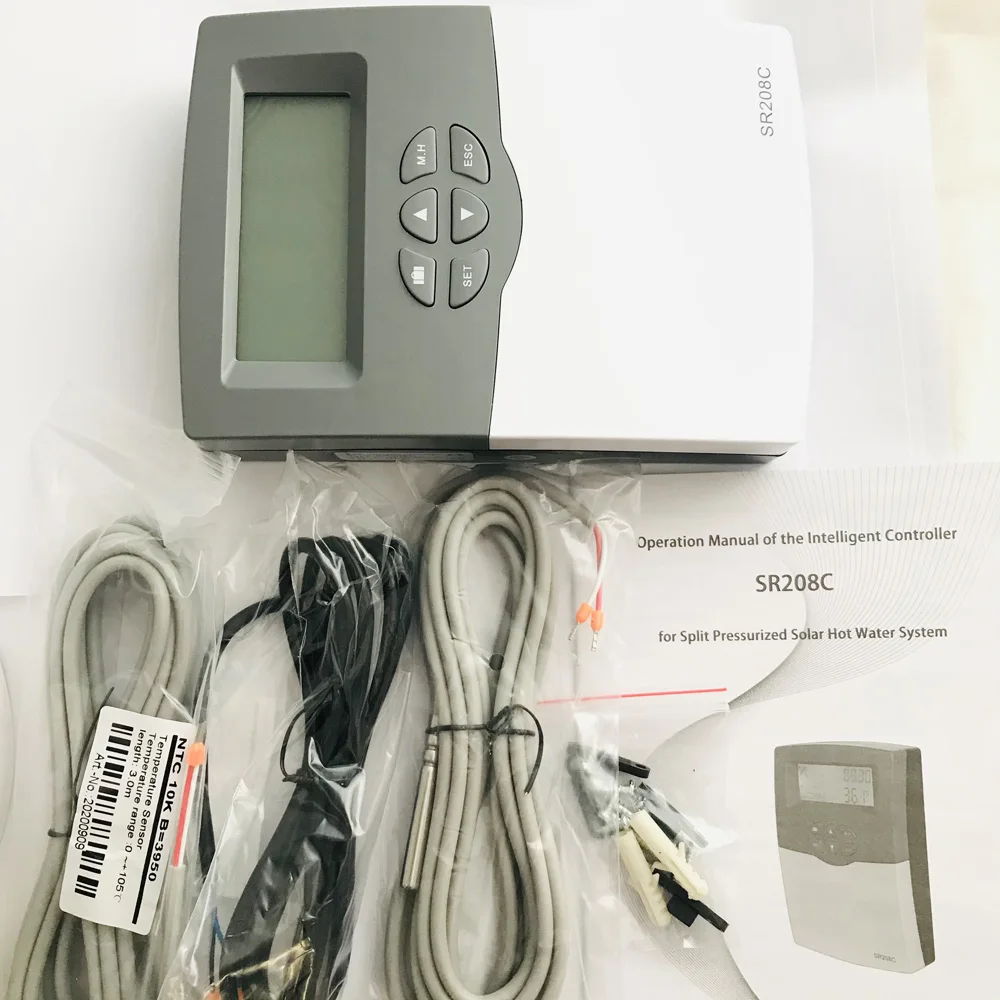

8. Входы: 1 x Датчик Pt1000 (<= 500 градусов по Цельсию) для коллектора (силиконовый кабель <= 280 градусов по Цельсию),

9. 2 датчика NTC10K, B3950 (<= 135 градусов по Цельсию) для резервуара, (ПВХ кабель <= 105 градусов по Цельсию),

10. Выходы: 1 реле, для циркуляционных насосов

11. 1 реле для электрического нагревателя

12. Температура окружающей среды: -10 ~ 50 градусов по Цельсию

Основные функции

1. Главное меню DT O & DT F функция разности температур

2. Главное меню-грелка ГРМ

3. Главное меню температуры

4.EM температура аварийного коллектора (температура аварийного выключения коллектора)

5. Максимальная ограниченная температура коллектора CMX (функция охлаждения коллектора)

6.CMN защита от низкой температуры коллектора

7.CFR морозозащита коллектора

8. Максимальная Температура бака SMX

9. Функция повторного охлаждения резервуара REC

10. Передача температуры по Цельсию и Фаренгейту

12. Настройка пароля

13. Восстановление нагрузки на заводе

14. Ручное нагревание

15. Функция запроса температуры

16. Функция защиты

18. Защита от сухого нагрева

19. Защита экрана
