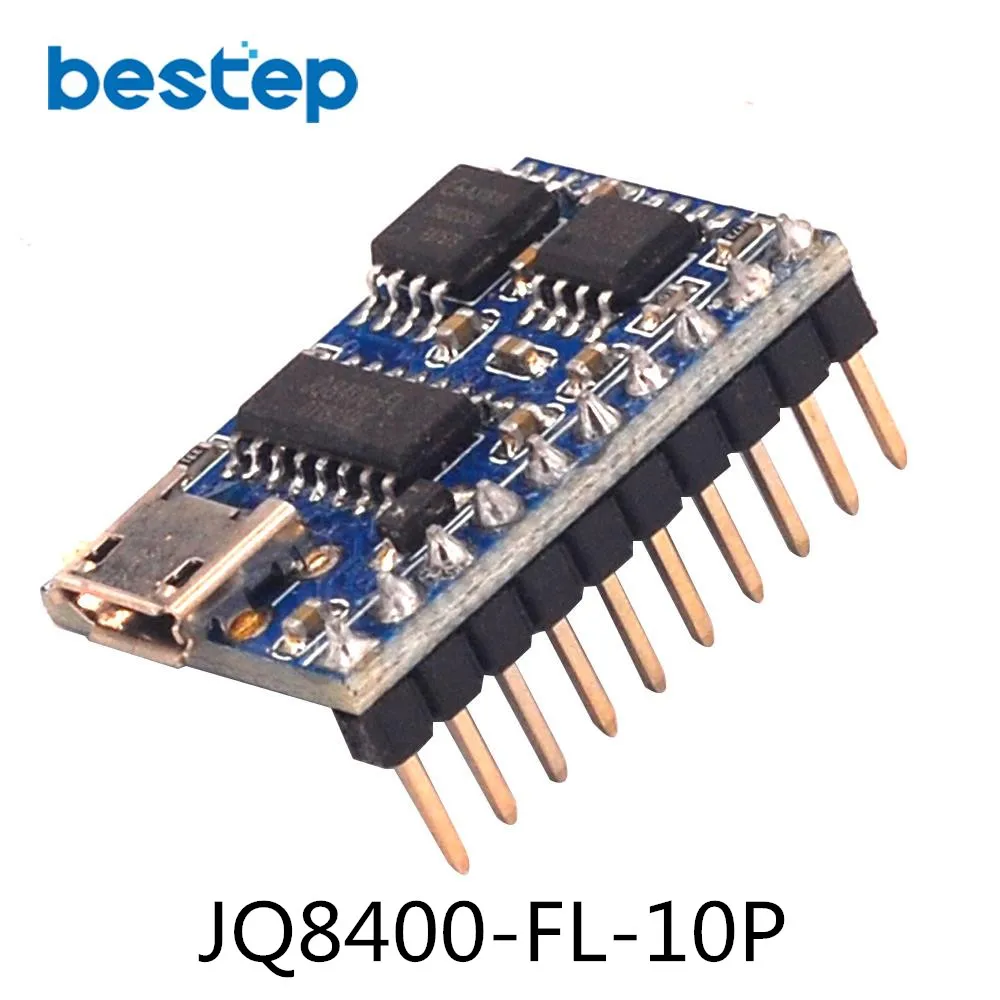

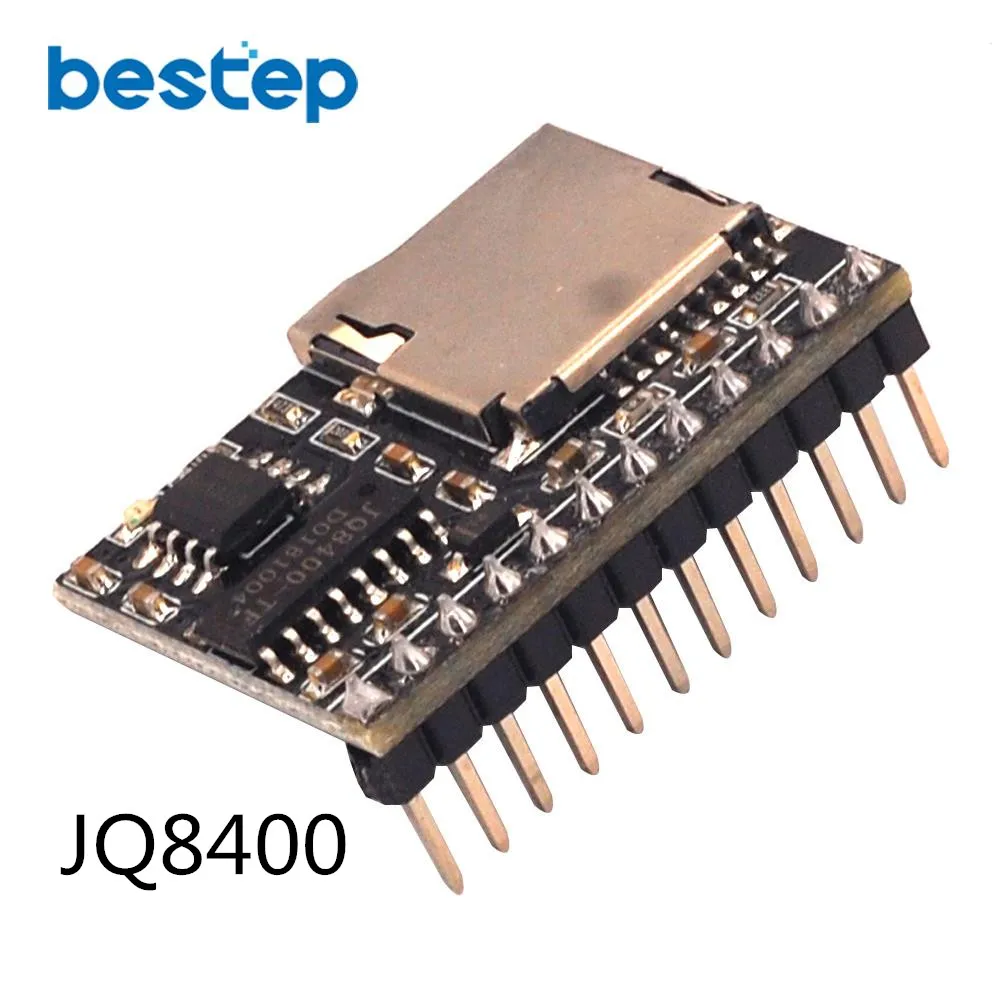

JQ8400-FL-10P
Советы: Внешняя схема voice industry основана на «битах». Блок памяти компьютера-«байт», а «бит»-в 8 раз больше отношения с «байтом». То есть: 1 байт = 8 бит, поэтому 32 м нашего голосового модуля 4 м на компьютере.
Основные характеристики продукта:
Выделите один: Обновите звук, точно так же, как копирование флеш-накопителя USB, без программного обеспечения, очень удобно!
Изюминка 2: Поддержка Однолинейный последовательный порт управления, двухпроводной Последовательный порт управления, гибкое использование!
Поддержка MP3 WAV аппаратное декодирование
Поддержка файловой системы FAT
Поддержка частоты дискретизации (кГц): 8/11.025/12/16/2205/24/32/44.1/48
24-битный ЦАП выход внутренне DSP использует аппаратное декодирование, ШИМ-выход, динамическим диапазоном, поддержку 90dB и сигнала соотношение 85dB.
Несколько режимов управления, двухпроводной Последовательный порт, Однолинейный последовательный порт управления
Поддержка моделирования SPIFLASH на U диск, непосредственно обновляет голос в SPIFLASH, как U диск
Поддержка предыдущей песни, следующей песни, воспроизведения, паузы, остановки, выбора песни и других общих функций управления
Поддержка приобретения номера трека, общего трека и сбора информации о каталоге
Поддержка различных информационных запросов, чтобы легко получить текущее состояние голосового чипа
Поддерживая указанную вставку трека, вы можете приостановить воспроизведение музыки в данный момент, воспроизвести вставленные треки и воспроизвести обратно до точки останова после воспроизведения.
Поддержка вставки пути на китайском и английском языках, в дополнение к указанной вставке трека, но также поддержка вставки указанного пути, только нужно отправить вставленный путь может быть легко реализован
Поддерживает указанное воспроизведение пути на китайском и английском языках, не зная серийный номер воспроизводимого содержимого, вы можете напрямую отправить путь, где вы находитесь.
Поддержка интеллектуального комбинированного воспроизведения, комбинаций песен в определенных папках, отправка названий треков для комбинирования
Поддержка в течение 30-уровня регулировки громкости
Поддержка 5 видов регулировки эквалайзера
Поддержка 7 режимов воспроизведения, может адаптироваться к различным приложениям
Поддержка настройки цикла, больше приложений, более удобный для пользователя
Поддержка системы глубокого сна, ток достигает 600 микроампер после сна, может просыпаться одной строкой и командой IO
Поддержка указанного времени, Быстрая пересылка вперед, перемотка, Повтор
Поддержка воспроизведения в указанное время
Выделенная индикация выходного сигнала
Выдержанные инструкции и инструкции по разбору, чтобы сделать приложение более стабильным
Выделенный соответствующий хост-компьютер, быстро начать работу, легко отлаживать, автоматическое поколение команд
Пример расположения приложения:
1. Голосовая Навигация автомобиля
2. Осмотр автомобильного транспорта, голосовые подсказки
3. Железнодорожная станция, автобусная станция проверки безопасности Голосовые подсказки
4. Голосовые, коммуникационные, финансовые бизнес-залы голосовые подсказки
5. Голосовая Подсказка для проверки входного и выхода транспортного средства
6. Голосовые подсказки канала пограничной инспекции для обеспечения безопасности
7. Многоканальная Голосовая сигнализация или управление устройством
8. Голосовое оповещение о безопасном вождении электрического экскурсионного автомобиля
9. Электромеханическое оборудование аварийная Автоматическая сигнализация
10. Пожарная сигнализация
11. Автоматическое Вещательное оборудование, запланированное вещание
12. Беговая дорожка голосовая навигация
Инструкции по модулю:
В JQ8400 голосовой модуль использует SOC решение, интегрирует 16-бит MCU, а также ADSP посвященный декодирования аудио. Он использует жесткое декодирование для обеспечения стабильности и качества звука системы. Компактный размер больше подходит для встраивания других продуктов.
SPI-flash для замены голосового содержимого
Самое большое преимущество этого чипа заключается в том, что он может гибко заменить голосовое содержимое в SPI-flash, устраняя проблемы, связанные с тем, что традиционный голосовой чип должен установить хост-компьютер, чтобы изменить голос. Вспышка SPI непосредственно смоделирована на usb-диск, что так же удобно, как и копирование usb-диска. Сделать разработку продукта и производство простым и простым. Однолинейный последовательный порт управления режимом, RX232 Серийный порт управления является необязательным, обеспечивая более селективность для R & D.
Usb-кабель для передачи данных, Подключите компьютер, компьютер автоматически распознает, затем дважды нажмите на новый диск, скопируйте звук, который будет размещен в прошлом, если вы хотите управлять серийным портом, вам нужно создать новую папку «ZH», Затем вставьте звук в папку.
Имя файла указано в двух байтах: двух цифрах, двух буквах или одном номере, одном букве.
Параметры оборудования:
Формат файлов MP3: 1. Поддержка всех битов 11172-3 и ISO13813-3 декодирования аудио layer3
2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48
3. Поддержка нормальных, джазовых, классических, поп, рок и других звуковых эффектов
Интерфейс USB: стандарт 2,0
Интерфейс UART: Однолинейный последовательный порт, стандартный последовательный порт, уровень TTL
Входное напряжение: DC3.3-5.5V оптимально 4,2 V, ввода-вывода уровень 3,3 V
Номинальный ток: Ток сна 500uA; Рабочий ток 10мА
Размер печатной платы: 18*25 мм
Рабочая температура: -40 градусов-85 градусов
Влажность: 5%-95%

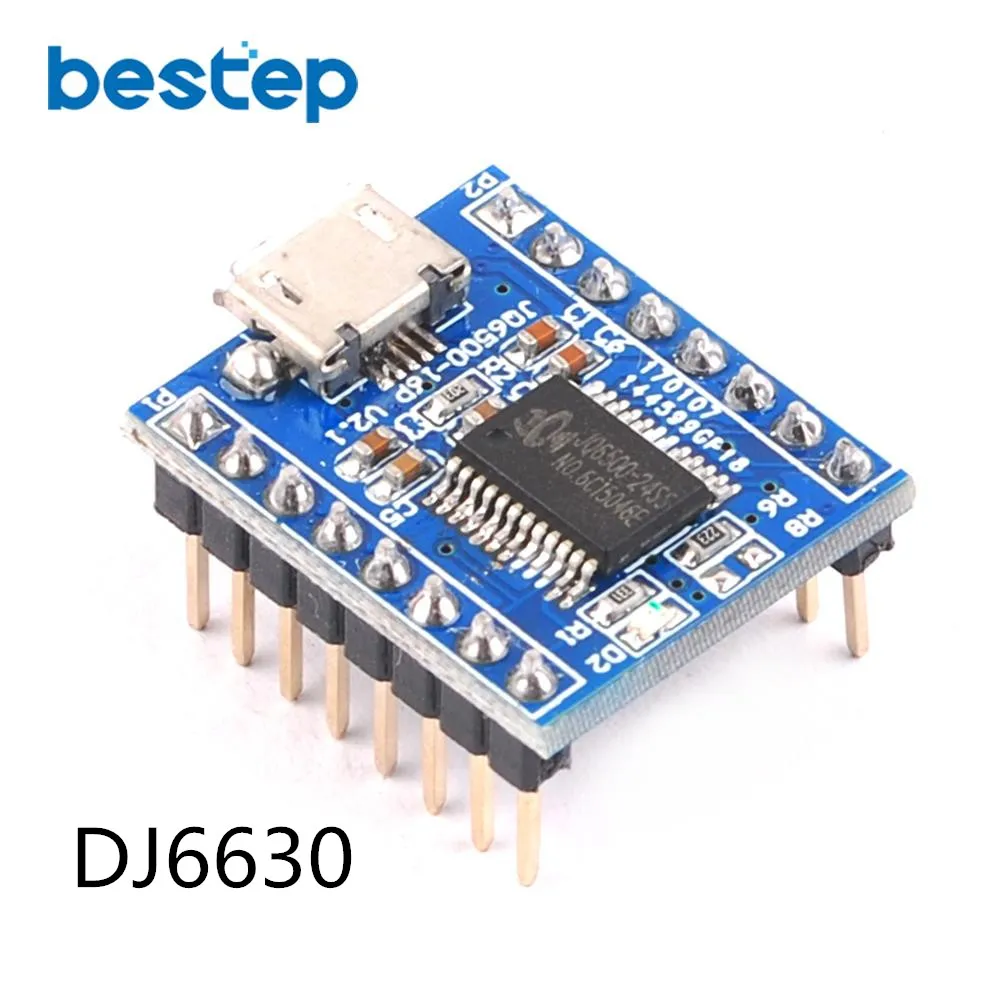

JQ6500
JQ6500-это чип последовательного порта MP3, который интегрирует жесткое декодирование MP3 и WMV. В то же время программное обеспечение поддерживает драйвер tf-карты, поддерживает компьютер для прямого обновления содержимого spi flash и поддерживает файловые системы FAT16 и FAT32. Простая команда последовательного порта может завершить воспроизведение указанной музыки, и как воспроизводить музыку и другие функции, без громоздкой основной операции, простой в использовании, стабильная и надежная является самой большой особенностью этого продукта. Кроме того, чип также является глубоко настроенным продуктом, низкозатратным решением, разработанным для фиксированного поля воспроизведения голоса.
Параметры данных такие же, как и выше

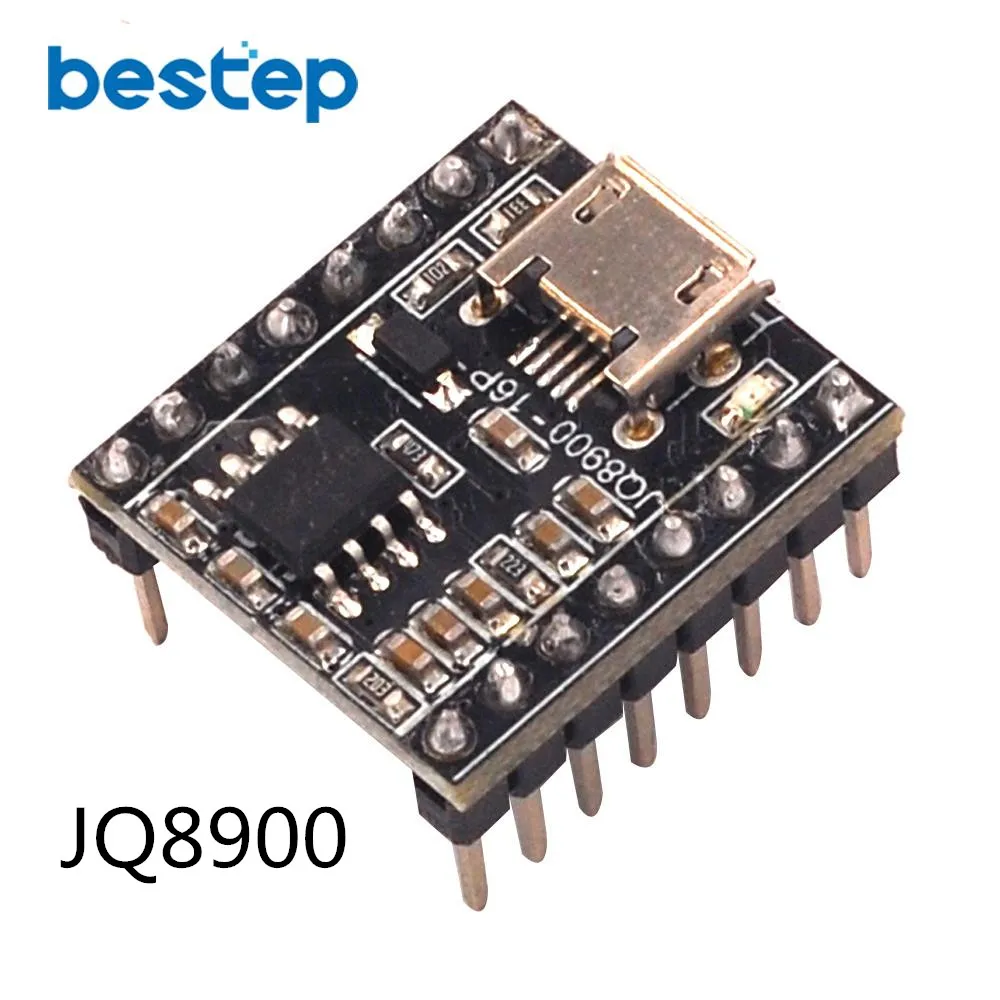

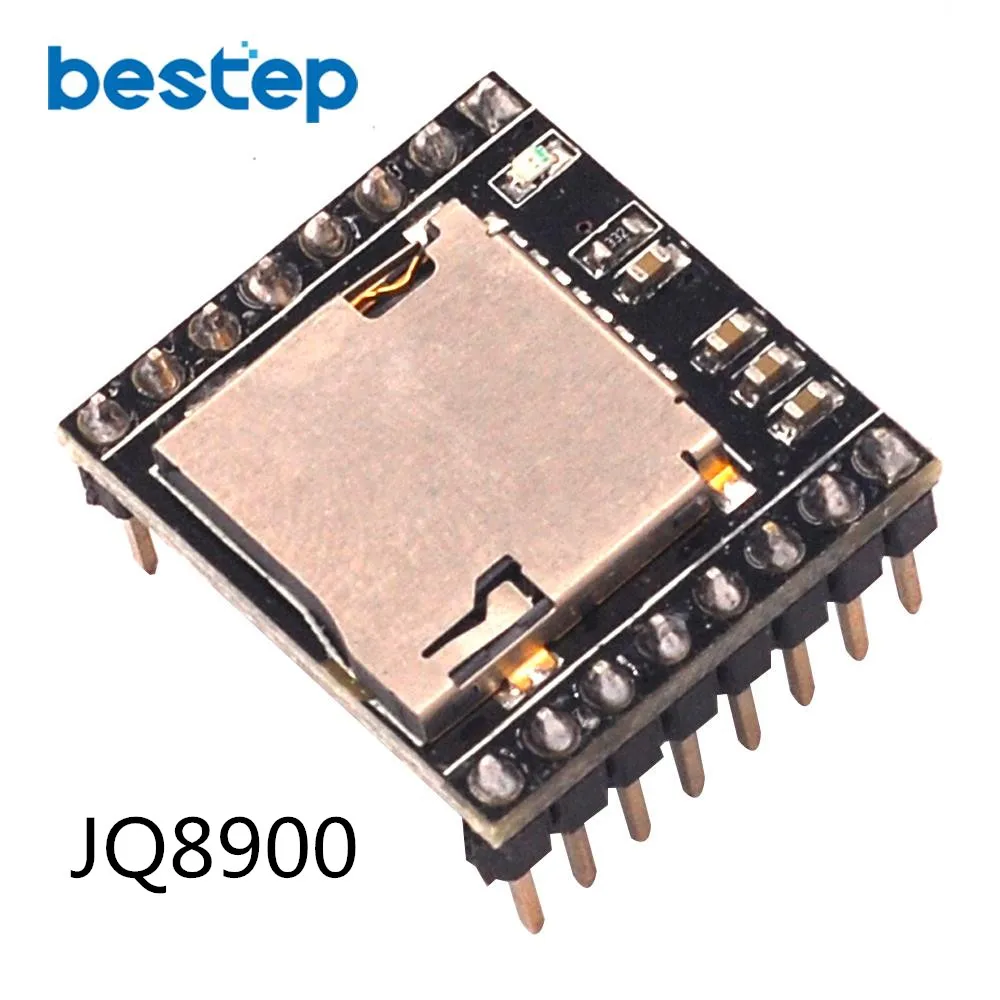

JQ8900
Параметры данных такие же, как и выше

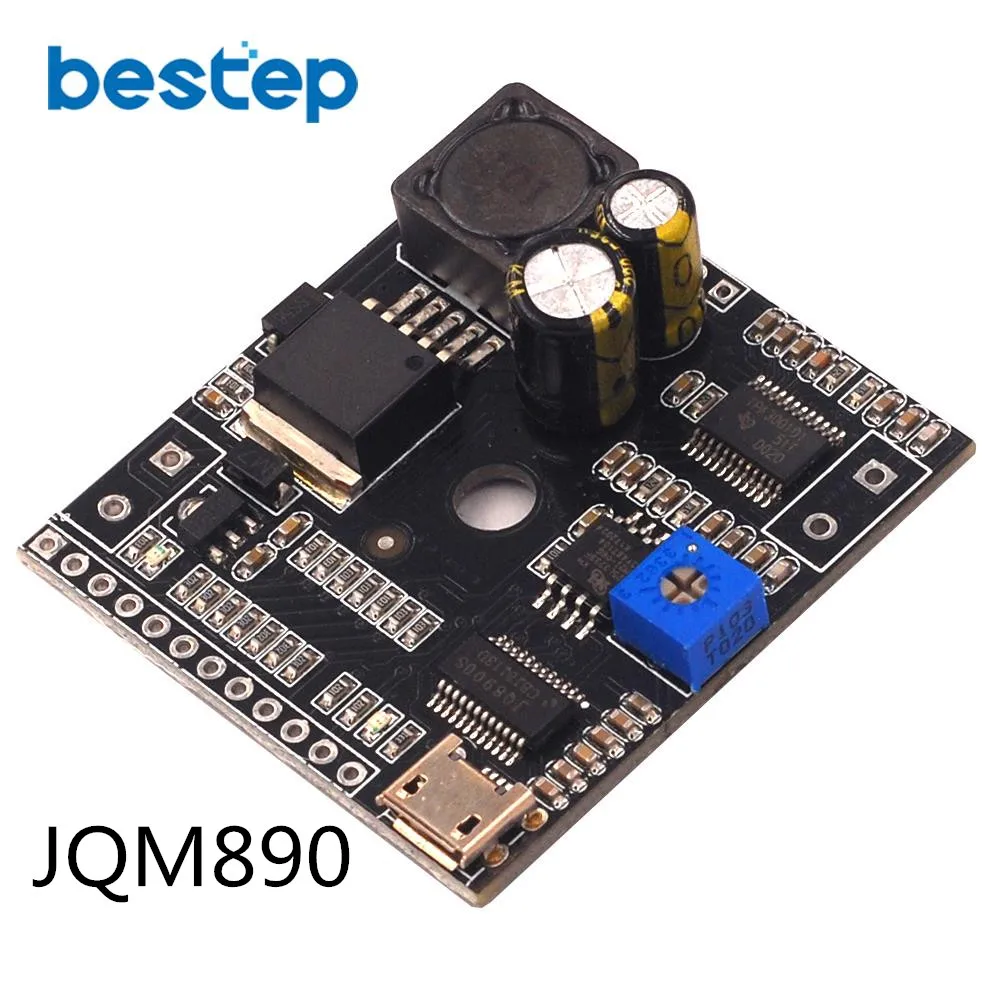

JQM890
Особенности продукта:
JQM890 плата голосового проигрывателя адаптируется к голосовому динамику, голосовому prompter, голосовому динамику mine, голосовому сигналу, голосовому сигналу, голосовому динамику oil field, автомобильному реверсивному динамику, автомобильному голосовому динамику и так далее. Голос может быть настроен, источник питания повторяется для воспроизведения голоса, или ТРИГГЕРНАЯ линия используется для запуска воспроизведения. Встроенный цифровой усилитель мощности имеет высокую эффективность. До сих пор ни один другой тип усилителя мощности не может достичь эффективности цифрового усилителя мощности. Под тем же напряжением, он может достичь в 4-5 раз более высокой мощности, чем обычные усилители мощности. Он может достичь высокой мощности без использования теплоотвода. До 7 голоса могут быть вызваны пусковой линией. Триггер используется для запуска низкого уровня. После многократного воспроизведения он прекратится автоматически.
Функциональный обзор:
1. С USB для прямого обновления голосового содержимого, громкость регулируется.
2,7 голосовой триггер (может триггера 7 различных голоса)
3. Его можно контролировать с помощью последовательного порта с одним чипом, однолинейного последовательного порта или двухпроводного последовательного порта.
4,7-канал голосовой кривая срабатывания может быть набор для запуска по триггера или уровня (может автоматически прекращается после Кол-во время запуска любого другого торжества установка, или же могут быть повторно петли, защита от пыли остановка после того, как уровень запуска не существует)
5. Если вам нужно использовать только две линии для одного голоса, вы можете сохранить пусковую линию (только две линии), конечно, вы также можете использовать пусковую линию (три триггерных линии).
Электрические параметры:
1. Рабочее напряжение: DC9V-35V
2. Номинальная выходная мощность: 25 Вт (RL = 8Ωd = 1%)
3. Частотная характеристика: 20 Гц-20 кГц
4. Напряжение шума: ≤ 50 мВ
5. Отношение сигнал-шум: ≥ 85 дБ
6. Звуковое давление: около 130 дБ
7. Формат аудио: MP3
8. Максимальный рабочий ток: звук 1800mA слишком большой
9. Рабочая температура окружающей среды: -40-+ 85 °C
10. Влажность рабочей среды: 10%-98%
