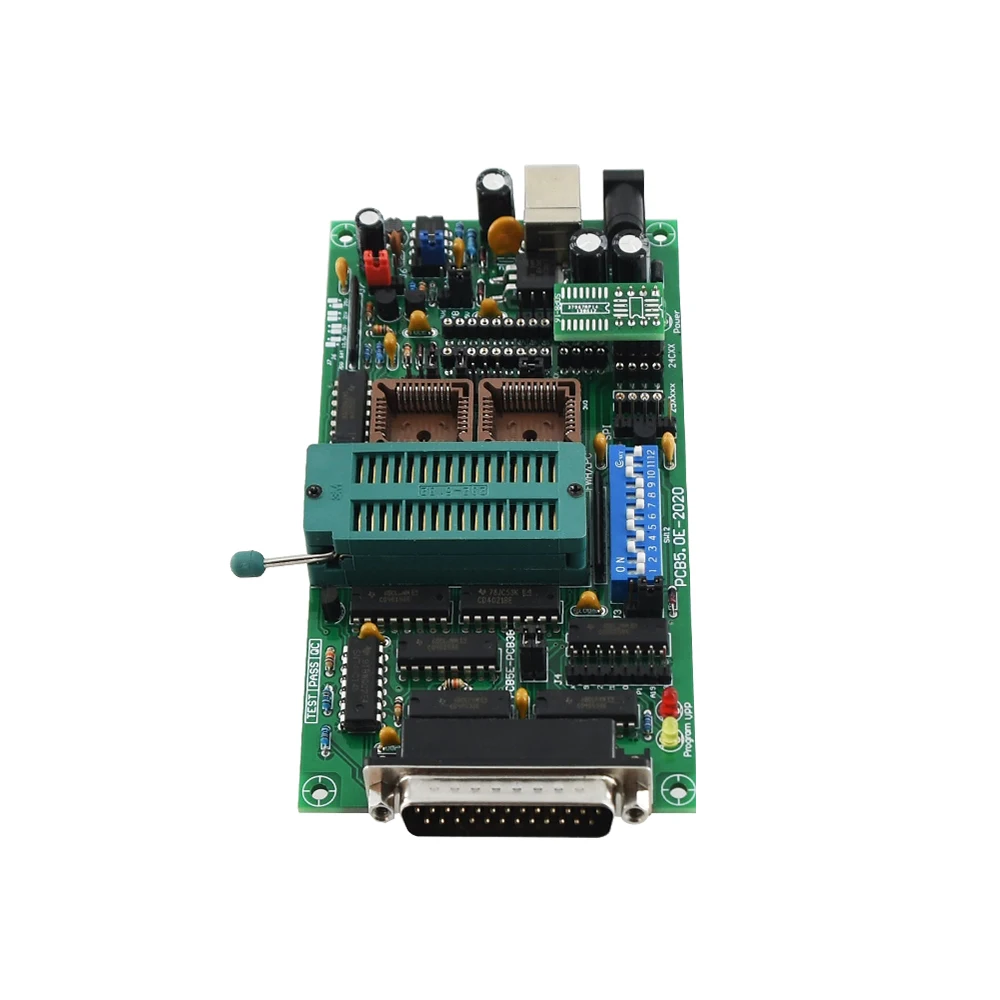

Программатор PCB5.0T-2013 Willem EPROM SPI 25xx, BIOS009 PIC, поддержка 0,98d12, рекламный зажим PLCC32 + SOIC, 8-контактный адаптер

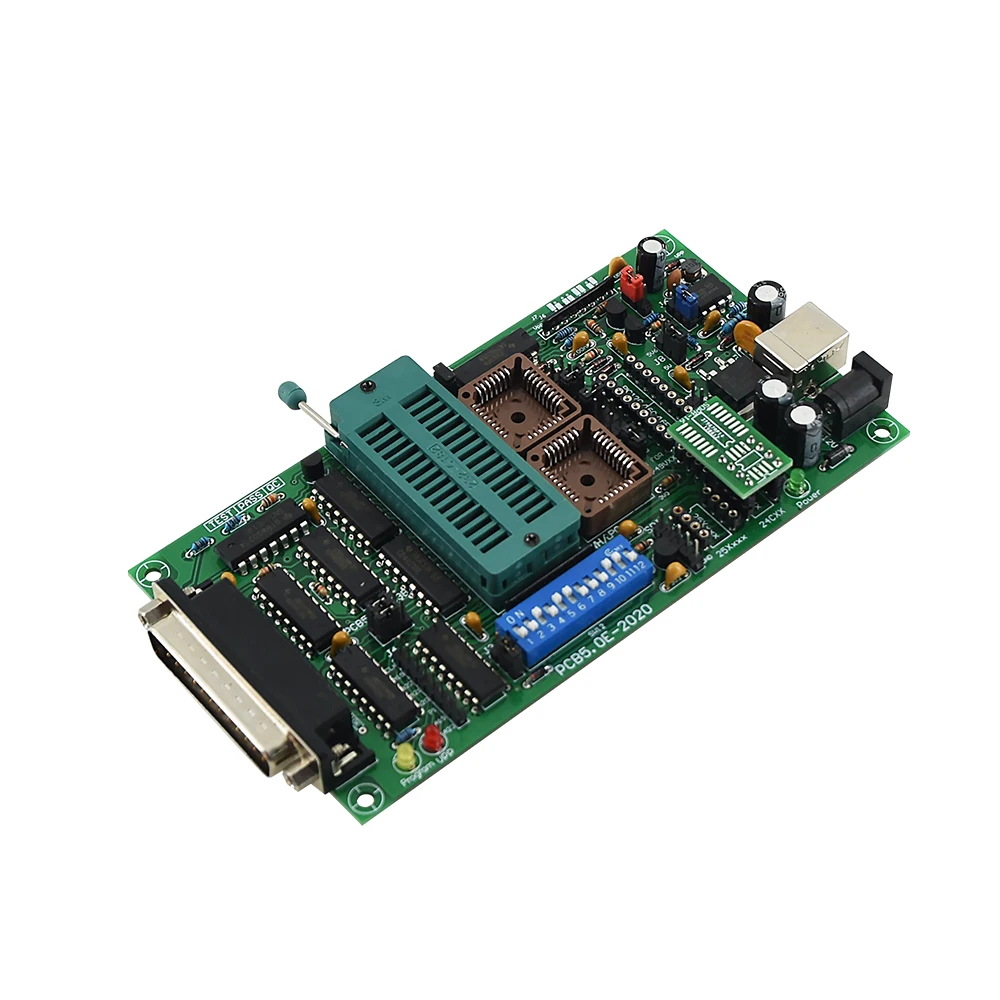

Представляем наш новейший универсальный программист Willem EPROM PCB5.0E SMD версия! Это совершенно новый и полностью протестированный расширенный двойной мощный (USB/AC) Универсальный программист EPROM EEPROM,PCB версия PCB5.0SMD. Мы добавили поддержку этих новых чипов SPI Flash Bios серии 25! Эта плата имеет множество усовершенствованных функций, таких какВстроенный PLCC32, FWH / LPC розетки, Таким образом, нет необходимости платить дополнительно, чтобы купить эти дополнительные адаптеры. Макет PCB полностью оптимизирован иЦифровая схема отделена от цепи питания, тем самым уменьшая помехи.Высокоточная цифровая коммутационная ИС используется для управления схемой Vpp(По сравнению с дешевым обычным транзистором), таким образом, значительно повышает точность горения и надежность множества. Качественные компоненты используются, например, высокотоковая токоустойчивая катушка используется для повышения надежности схемы.Опционально выше Vcc напряжения (5,6 v и 6,2 v) будет доступна в тех случаях, когда внешнего источника переменного тока источника питания используется.Это очень важно, когда вы хотите плавно и надежно сжечь эти старые CMOS и даже более старые чипы NMOS EPROM. Этот программист также может считывать и записывать чипы EEPROM, FLASH и микроконтроллер (MCS-51, AVR и PIC family). Мы также добавили поддержку программного обеспечения для более Winbond чипов!

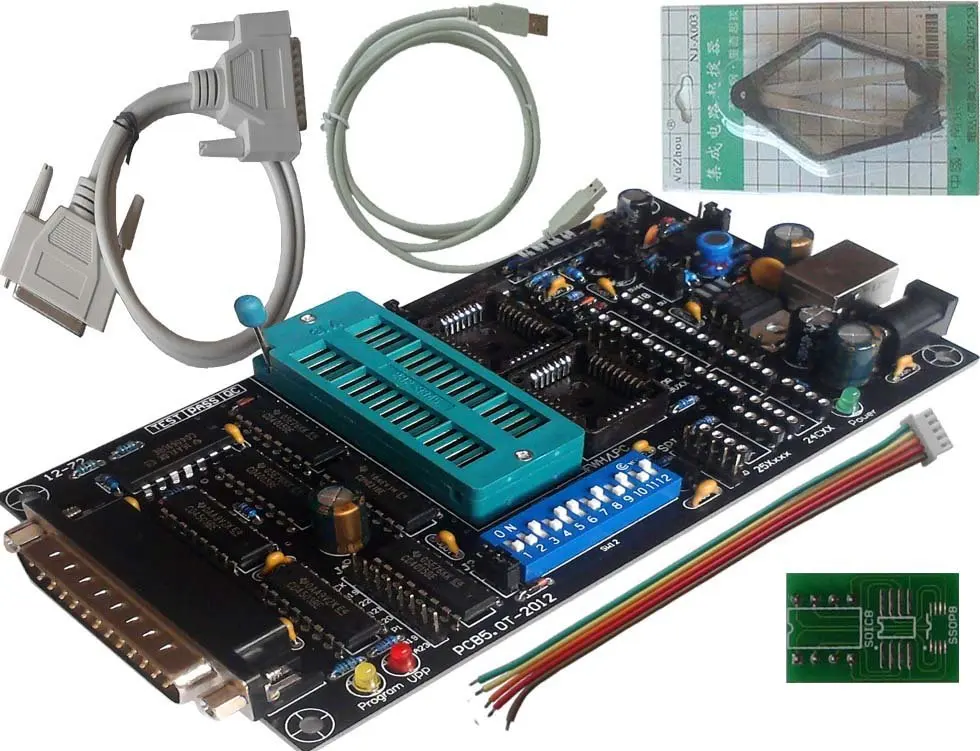

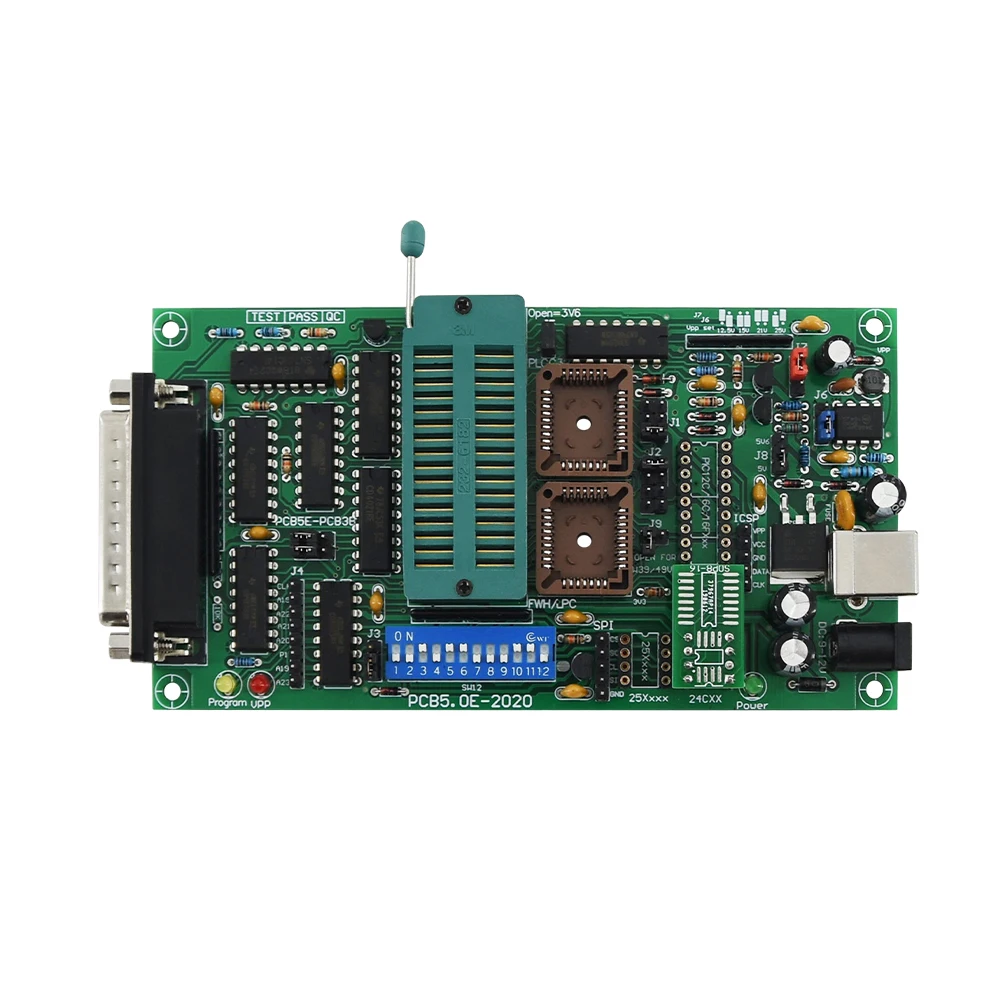

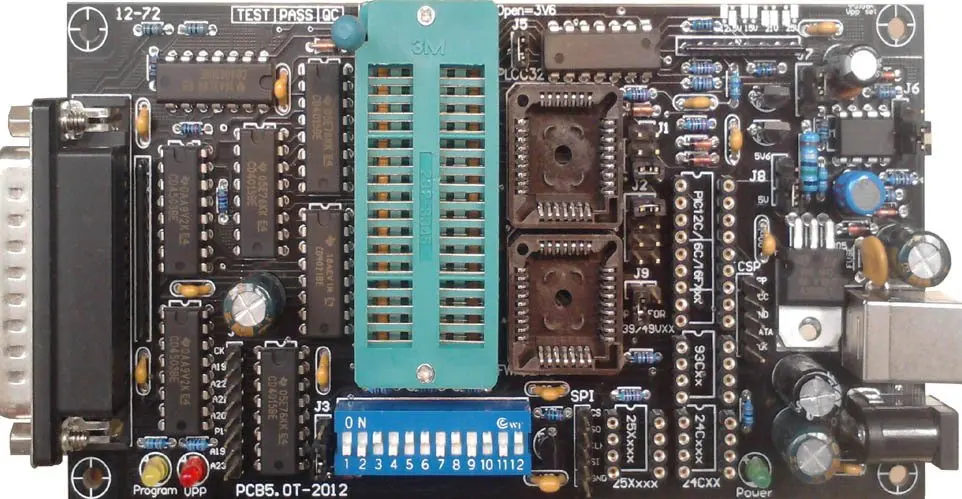

Эта плата будет обновлена доPCB5.0T - 2012Недавно на фото ниже:

Новое обновление до PCB 5,0 T-2013

Новые особенности:Расширенная 3,6 V источника питания.Применение CMOS регулятор напряжения IC для того, чтобы получить 3,3 В низкого напряжения

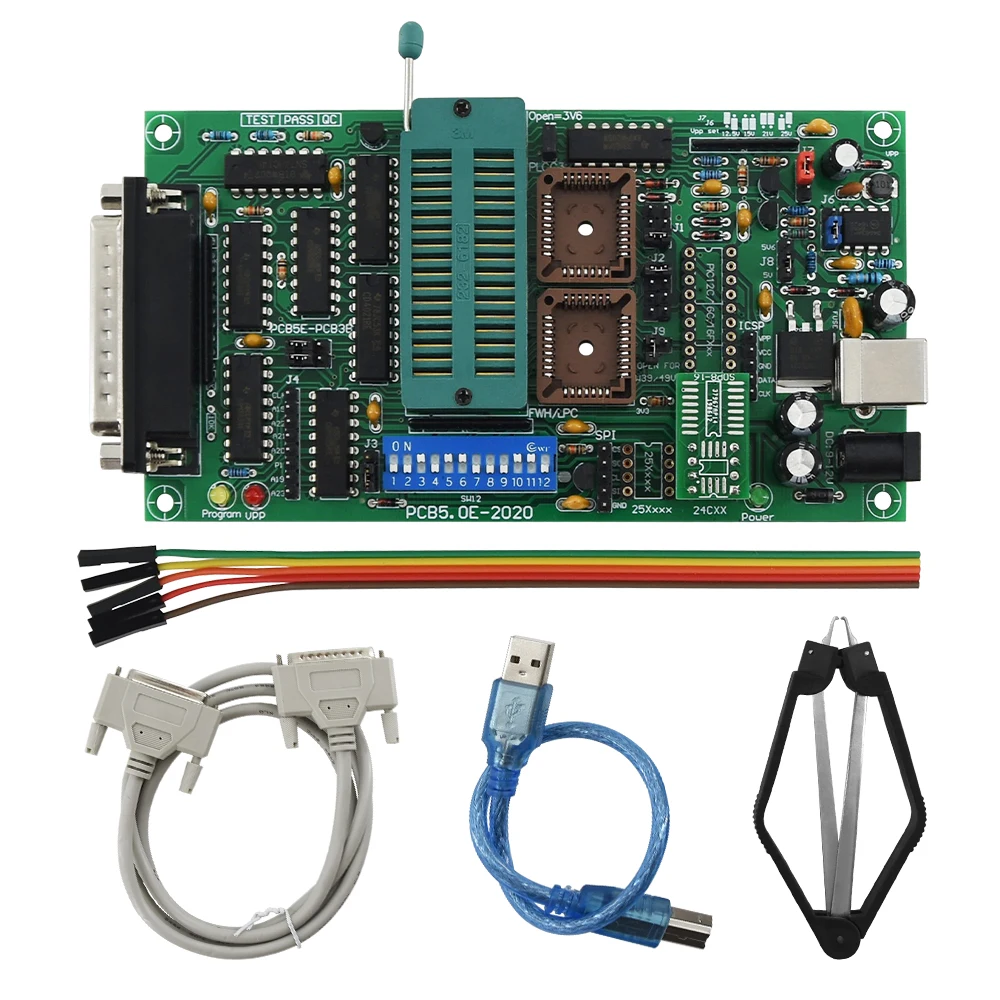

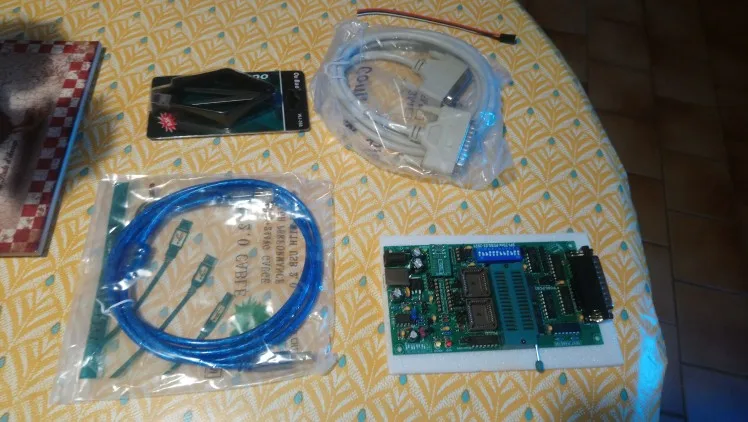

Эта готовая к отправке посылка включает в себя все, что вам нужно, чтобы начать прокатку вашего проекта:

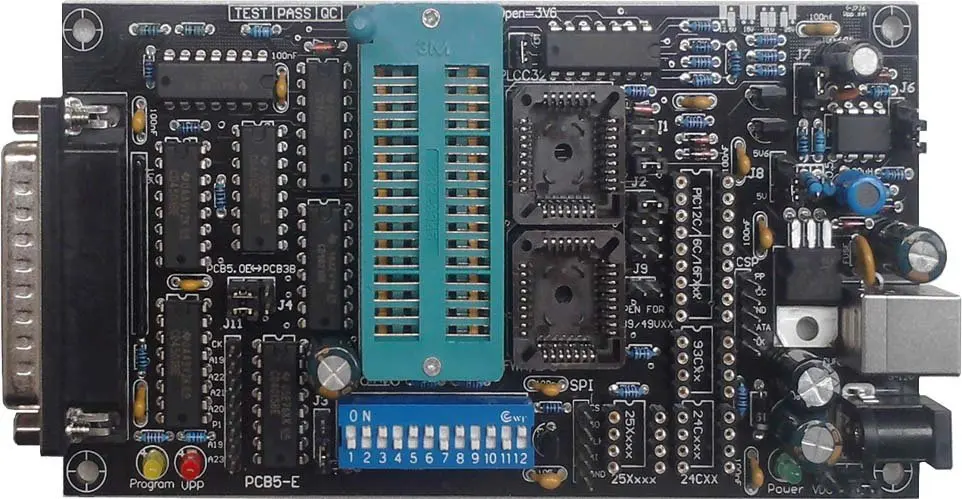

1. Willem Универсальный E(e) Пром программатор доска, PCB версия 5.0E SMD версия, полностью собранная

2. Зажим PLCC32 + SOIC 8 штырьковыми разъемами + USB кабель + фута, компьютерный кабель (DB25)

EPROM

27C64, 27C128, 27C256, 27C512, 27C010, 27C020, 27C040, 27C1001M27C1001, M27C2001, M27C400127C080 (A19) , M27C801, M87C25727(C)16, 27(C)322764, 27128, 27256, 27512, 27010

EEPROM

28C65,28C64, 28C128, 28C256,28C512, 28C010, 28C020, 28C040M28C16A/17A (DIP28)(Адаптер или Перемычка) 28C16,XLS2816 (DIP24)

Флэш-память

28F64, 28F128, 28F256, 28F512,28F010, 28F020MX26C1000, MX26C2000, MX28F1000, MX28F2000Am28F256A, Am28F512A, Am28F010A, Am28F020A (новая команда erase/prog.)-- Intel ---I28F001BX, 28F004, 28F008, 28F016

Флэш-память

29F64, 29F128,29F256, 29F512,29F010, 29F020, 29F040, 29F08029F001,29F002, 29F004, 29F008, 29F016, 29F032

Серия (I2C) EEPROM24Cxx

24C02,24C04,24C08,24C16, 85C72, 85C82, 85C92--- Страница записи ----24C32,24C64,24C128,24C256,24C512

Микропровод EEPROM

<------ Данные 8 бит -----> (pin 6 ->ORG. [Схема подключения к GND])93C06, 93C46, 93LC46, 93C56, 93C57,93C66, 93C76, 93C86 (8bit), AT59C11, AT59C22, AT59C13CAT35C102, CAT35C104, CAT35C108 (pullup pin7)<------ Данные 16 бит ------> (pin 6 ->NC [без подключения])93C06A ,93C46X,93C56,93C66,93C76,93C86 (NS)

Микрочип PIC

16C84 , 16F84 ,16F84A , 16F627/16F62812C508/A , 12C509/A , 12CE518 , 12CE519 , 16C50516C620 , 16C621 , 16C622 , 16CE623 , 16CE624 , 16CE625 , 16C710/711--- Разъем ICSP ---- (вам нужно будет иметь дополнительный адаптер PIC, чтобы запрограммировать эти новые фотографии)16F870 , 16F871 , 16F872 , 16F873 , 16F874 , 16F876 , 16F877 PIC16F873A , PIC16F874A , PIC16F876A , PIC16F877A-Добавить микрочип 14 битPIC12F629 , PIC12F675 , PIC16F630 , PIC16F676 , PIC12F635 , PIC12F683 , PIC16F636 , PIC16F684 , PIC16F688PIC16F72/73/74/76/77 , PIC16F737/747/767/777 , PIC16F87/88 , rfPIC12F675x , PIC16F785/PS200 , PIC16F716-Добавить микрочип 14 бит, 12 бит OTPPIC12C671 , PIC12C672 , PIC12CE673 , PIC12CE674PIC16C61/71 , PIC16C62/64/65/73 , PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67PIC16C72/72A/73A/74A/74B/76/77 , PIC16C620/620A/621/621A/622/622APIC16CE/623/624/625 , PIC16C710/711/712/716 , PIC16C773/774 , PIC16C745/765/923/924 , PIC16C925/926PIC16C554/556/557/558 , PIC16C432/433 , PIC16C717/770/771/781/782-Добавить микрочип 14 бит-добавить микрочип 14 битPIC12F629/675 , PIC16F630/676 , PIC12F635/683 , PIC16F636/684/688 , PIC16F72/73/74/76/77 , PIC16F737/747, PIC16F87/88, rfpic12f67f5x, 16f7x/767/777, PIC16F716-Добавить микрочип 14 бит OTPPIC12C671 , PIC12C672 , PIC12CE673 , PIC12CE674 , PIC16C61/71 , PIC16C62/64/65/73 , PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67 , PIC16C72/72A/73A/74A/74B/76/77 , PIC16C620/620A/621/621A/622/622A , PIC16CE/623/624/625 , PIC16C710/711/712/716 , PIC16C773/774 , PIC16C745/765/923/924 , PIC16C925/926 , PIC16C554/556/557/558 , PIC16C432/433 , PIC16C717/770/771/781/782-Добавить микрочип PIC 12 бит (флэш-память)PIC12F508/509 , PIC10F200/202/204/206 , PIC16F505 , PIC16F54/57-Добавить PIC18FxxxPIC18F242 , 18F248 , 18F252 , 18F258 , 18F442 , 18F448 , 16F452 , 16F458PIC18F1220 , 18F2220 , 18F4220 , 18F1320 , 18F2320 , 18F4320PIC18F6520 , 18F6620 , 18F6720 , 18F8520 , 18F8620 , 18F8720PIC18F2331 , 18F2431 , 18F4331 , 18F4431PIC18F6525 , 18F6621 , 18F8525 , 18F8621PIC18F6585 , 18F6680 , 18F8585 , 18F8680PIC18F2439 , 18F2539 , 18F4439 , 18F4539PIC18F6410 , 18F8410 , 18F6490 , 18F8490Добавить PIC18FxxxPIC18F2410 , PIC18F2420 , PIC18F2455PIC18F2510 , PIC18F2515 , PIC18F2520 , PIC18F2525 , PIC18F2550 , PIC18F2585PIC18F2610 , PIC18F2620 , PIC18F2680PIC18F4410, PIC18F4420 , PIC18F4455PIC18F4510 , PIC18F4515 , PIC18F4520 , PIC18F4525 , PIC18F4550 , PIC18F4585PIC18F4610 , PIC18F4620 , PIC18F4680Добавить и изменить значение OSCCAL (PIC12F629/675 , PIC16F630/676)Добавить изменить конфигурацию по адресу0x2008,0x2009 (PIC12F635/683 , PIC16F636/684/688 , PIC16F785)Фиксированное Программирование PIC allТест на чипеPIC12F675 , PIC16F676 , PIC16F684 ,PIC16F767, PIC16F74PIC16F872 , PIC16F876 , PIC16F877, PIC16F876A, PIC16F873A, PIC16F819PIC16F84 , PIC16F84A , PIC16F628, PIC16F628A,Eprom PIC12C509JW , PIC16C505JW , PIC16C711JW , PIC16CE625JWPIC18F458 , PIC18F4320 , PIC18LF258 , PIC18F4539 , PIC18F4431

Флэш-память Atmel(Программирование по секторам)(Защита данных программного обеспечения)

ASD AE29F1008 (AT29C010), AE29F2008 (AT29C020)Ver 0,992 up(DOS). Может работать под win9x(Отключить prog. CPUIdle или CPUCool)

Флэш-память AtmelAT49Fxxx (подкомплект 29Fxxx)(Программирование по байтам)(Защита данных программного обеспечения)

Команда seq. 5555/AA, 2AAA/55, 5555/A0AT49F512, AT49F010, AT49F020, AT49F040SST39SF010, SST3S9F020 ,SST39SF040AT49F001,AT49F002 , AT49F008AКоманда seq. 555/AA, 2AA/55, 555/A0Am29F512, Am29F010, Am29F020, Am29F040,HY29F08029F002, 29F002T, Pm29F002T

Последовательный периферийный интерфейс (SPI)EEPROM Mode0 (0,0)AT25xxx, W95xxx

--- Программирование байтов25010,25020,25040--- Программирование страниц25C080,25C160,25C320,25C640,25C128,25C256,25C512AT25HP256,AT25HP512AT25HP1024 (24bit адрес)

-- CAT64LCxxx (16 бит данных IN/OUT) Используйте Socket 93CxxxCAT64LC010, CAT64LC020, CAT64LC040

Atmel EEPROM (страница prog.)(Защита данных программного обеспечения)

AT28C256, AT28C010, AT28C040

Невальтильный SRAM (DS12xx)

DS1220,DS1225Y, DS1230Y/AB, DS1245Y/AB, DS1249Y/AB

Статическая RAM (тестовая RAM)

6116, 6264, 62256, 62512, 628128

EPROM winbond,SSTЭлектрический чип стирания

W27E512, W27E010, W27C010, W27C020, W27C040SST27SF256, SST27SF512, SST27SF010, SST27SF020MX26C4000Vcc = 3,3-3,6 V SST37VF512, SST37VF010, SST37VF020, SST37VF040

Флэш-память SST,Sanyo

SST28SF040A ,LE28F4001

Адаптеры

Atmel AT89Cxx(MCS-51)Адаптер 32pin для MCS-51

Atmel Auto SetectAT89C51,52,55, AT89LV51,52,55AT89S8252 (8K + 2K), AT89S53, AT89LS8252,AT89LS53AT89C1051,AT89C2051,AT89C4051 (20pin)AT89C51RC (32 КБ), AT89C55WD (6,2 В)SST89C54/58, SI89C52Intel Auto chootI87C51, i87C51FA, i87C51FBФлуоресцентныйI8xC51, i8xC52,i8xC54,i8xC58 (tWP = 100uS * 25 импульсов)

Atmel AVR 8 бит RISC AT90Sxxx(Параллельное программирование)Адаптер 32pin для MCS-51

(Чтение, запись, стирание, проверка, проверка, блокировка, предохранители) [флэш-память/EEPROM]AT90S1200,AT90S231390S2333, 90S4433, 90S4414, 90S8515, 90S4434, 90S8535Ссылка AT90S2313 pinФункция Lockbitread AT90S2313 Errata Sheet.pdf

MCS-48,MCS-41Адаптер 32pin на MCS-48/41

ОТП(Чтение/Проверка/Прогноз)P8748,P8749H,P8742HVea = 18 в

EPROM(Чтение/Проверка/Прогноз)D8748,D8749,D8742,D8741, D8742Vea = 18 в

Флэш-память 8/16 бит(Защита данных программного обеспечения)Адаптер (TSOP48)

Am29F400,Am29F800,29F160,29F320 (режим чтения, записи)HY29F200, HY29F400, HY29F800 , AT49F2048A, AT49F4096A, AT49F8192A

Флэш-память 8/16 бит (Vpp12V)(Защита данных программного обеспечения)Адаптер (TSOP48)

I28F200, i28F400,i28F800,i28F160 (TSOP48)28F001(DIP32 или PLCC32)

EPROM 16 бит (DIP40) (1-4 Мбит)Адаптер Eprom 16 битТолько Eprom

27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002),Схема от Toomas Toots(Режим чтения, программы байтаПри использовании резистора Вытяните шину данных (0xFF), A0 Выберите Низкий или высокий байт)

EPROM 16 бит (DIP42) (4-32 Мбит)Адаптер Eprom DIP42Только Eprom

M27C400(DIP40), 27C800, 27C160, 27C322Схема от Toomas Toots(Режим чтения, программы байтаПри использовании резистора Вытяните шину данных (0xFF), A0 Выберите Низкий или высокий байт)

Флэш-память 8/16 бит(Защита данных программного обеспечения)Адаптер (TSOP48LV)

29LV200, 29LV400,29LV800,29LV160,29LV320 (режим чтения, записи)

Прошивка Hub / LPC FLASHАдаптер прошивки концентратор/LPC(PLCC32) (PP режим) (3,3 V)

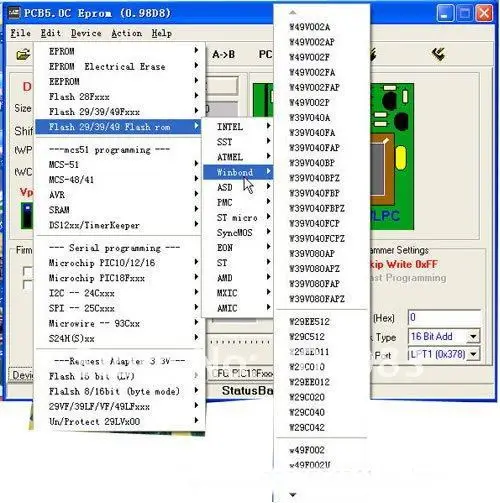

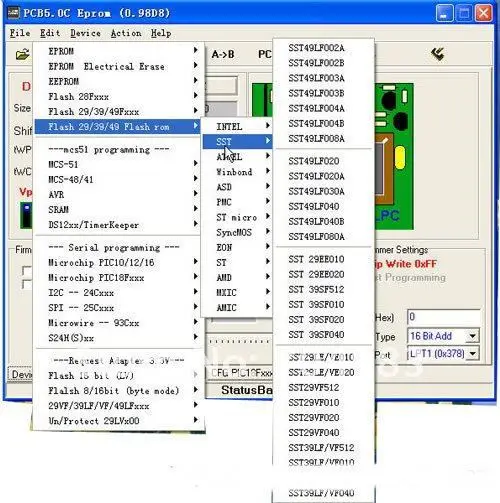

-- Вспышка LPCSST49LF020, SST49LF040 W49V002A, W39V040AВинбондW39V040FA, W39V040FAP, W39V040BP, W39V04OBPZ, W49V040FBPZ, W39V040FCP, W39V040FCPZW39V080AP, W39V080APZ, W39V080FAP, W39V080FAPZ(Недавно добавлен для программного обеспечения 0.98D8)

P28F002BCАдаптер P28F002BC (DIP40)

Флэш-память BOOT BLOCK-P28F002BC
