CC2538 CC2592 Dongle 2,4G Zigbee2MQTT 6lowpan HA

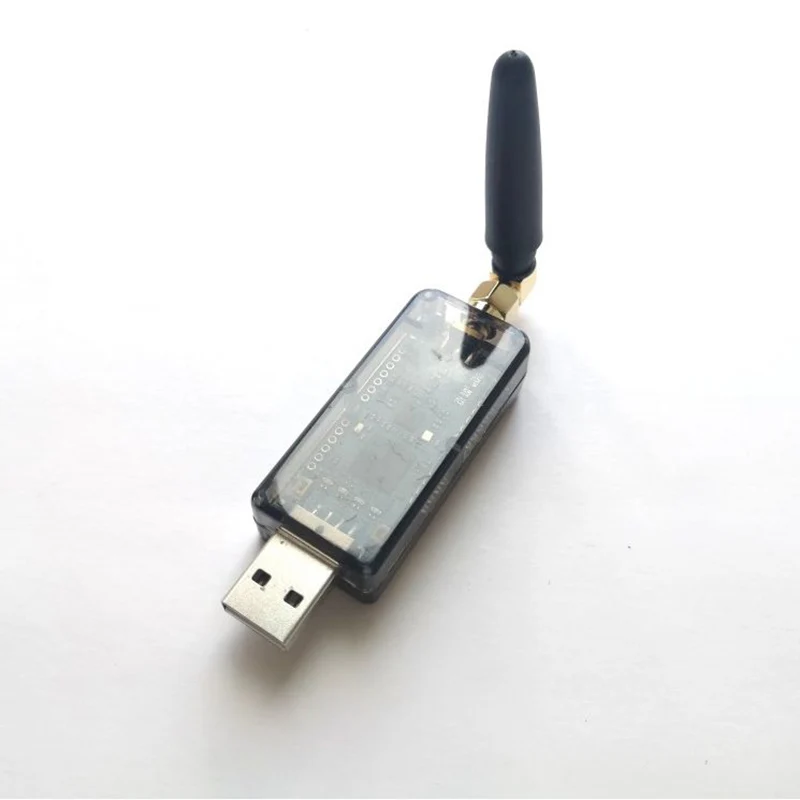

Обзор:Крошечная USB палка или ключ, адаптер, макетная плата для 2,4G multiprotocol RFНапример, бордюрный роутер Openthread, адаптер Zigbee2MQTT, Contiki 6LowPAN.

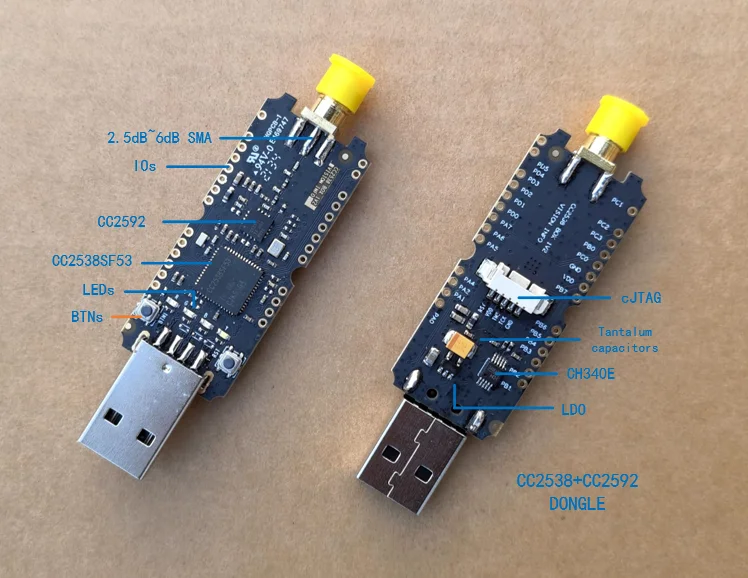

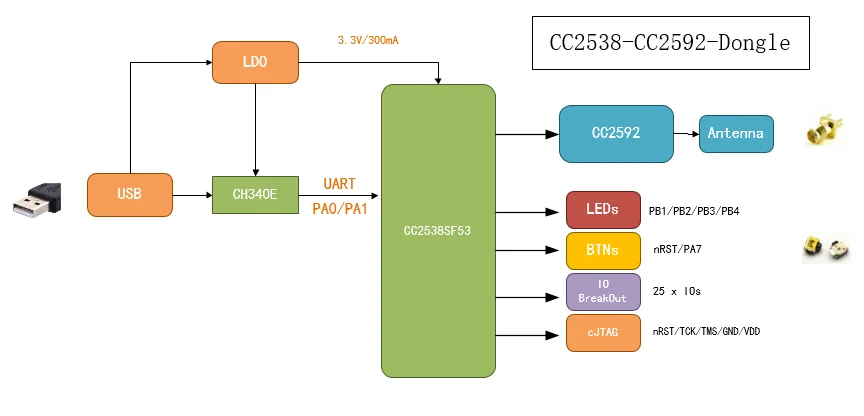

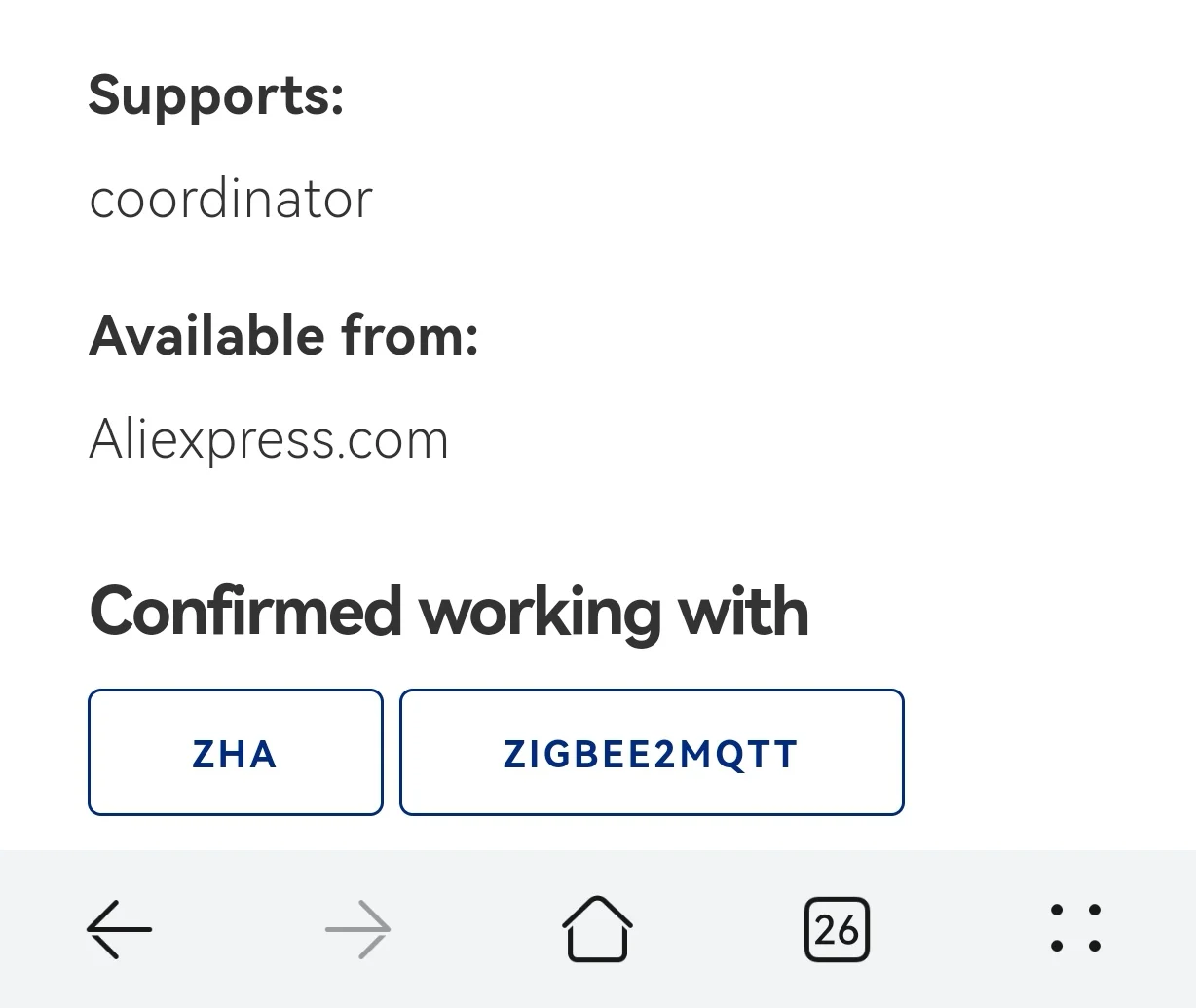

Особенности:1. 2,4 GHz многопротокол RF development board(OpenThread,Zigbee,BLE,IEEE802.15.4,6LoWPAN на основе чипа TI CC2538SF53 + CC25922. Поддерживает связь с хост-компьютером через общий мост CH340E USB-UART3. cJTAG заголовок отладки, прошитая прошивка или отладка с JTAG3. Самопрограммирование через TI серийный загрузчик с Загрузчиком бит включен4. SMA антенный порт для внешней антенны с личным выбором5. Общие 4xleds (PB1/PB2/PB3/PB4)6. Общие 2 кнопки (BTN1--PA7 RST-nRESET)7. IO разрывы с отверстиями 2,0 мм шаг для подключения периферийного устройства8. LDOs низкой мощности9. Защита от ЭСР с интерфейсом USB10. Простота в использовании с Koenkk's zigbee2mqtt11. Простой в использовании с бордюром TI's OpenThread12. Подтвержденная работа с ZHA,ZIGBEE2MQTT, домашний помощник13. Совместим с CC2538 + CC2592 SmartRF06EVB от TI

Тестирование:1. Тестирование производительности RF 2. Тестирование частотного спектра3. Функциональное тестирование4. Контроль качества

BOM: 1. Индуктор -- Мурата2. Конденсатор -- muRata/AVX/Samsung3. Резисторы -- FH4. Кристаллический осциллятор -- TXC/TKD5. Светодиоды-ориентация

Мигание: 1. Через USB интерфейс с Загрузчиком включить: A. Прошивка flash с помощью TI Flash Programmer 2:Нажмите BTN1 и удерживайте-> нажмите кнопку Reset-> подождите несколько секунд-> Отпустите BTN1-> Flash programmer 2 operation B. Прошивка flash с помощью cc2538-bsl.py

2. Через интерфейс cJTAG с инструментами отладчика TI

Размеры:5,5 см * 2,3 см * 1,3 см

Прошивка:Ключ поставляется сшитым с координатором firmwares zigbee2mqtt, вы можете мигать его с маршрутизатором или другими типами прошивки через USB с Загрузчиком включить условие.Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.0.x/bin
