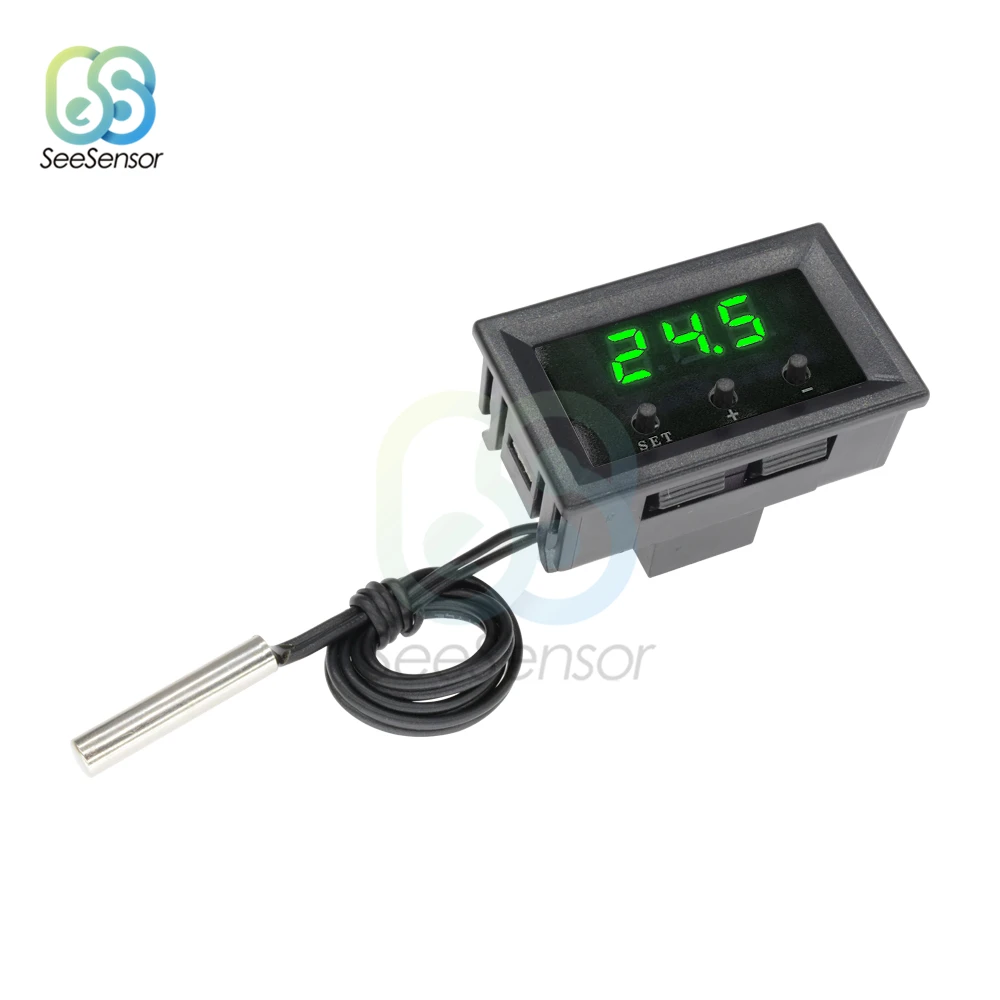

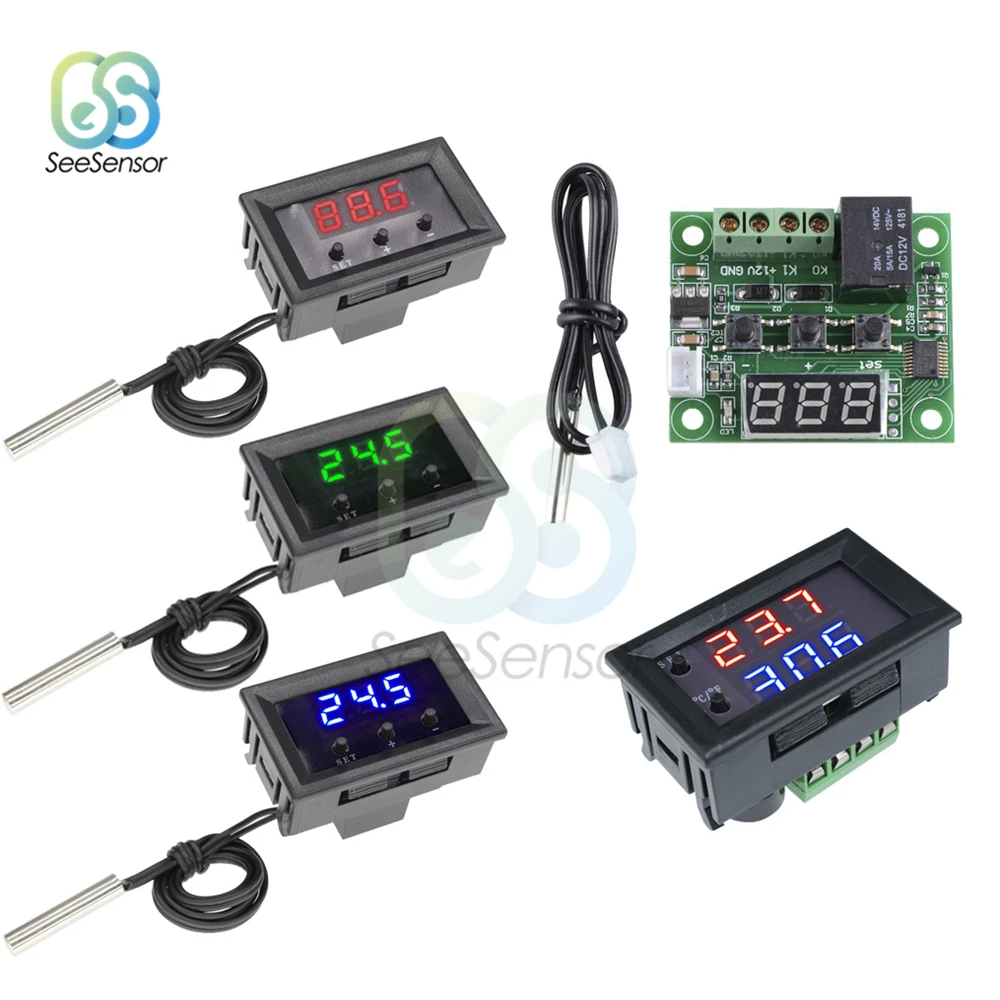

DC 12 В W1209 W1209WK цифровой термостат контроль температуры ler регулятор терморегулятор термометр переключатель контроля охлаждения

Диапазон температур:-30-110ЦельсияРазмеры: 48,5*40 ммРежим контроля температуры: вкл/выклРазрешение: при температуре 9,9 градусов разрешение составляет-99,9 ~, другой температурный сегмент составляет 1 градусТочность управления: 0,1 град.Точность гистерезиса: 0,1 град.Частота обновления: 5SЗащита от высоких температур: 0-110ДегкНапряжение питания: 12 В постоянного токаСтатический ток: le 35ma, притягивающий ток le 65maВыходное напряжение: 12 В постоянного токаВыходная мощность: Реле 20 АВход измерения: водонепроницаемый датчик NTC (10K 0.5%)Экологические требования: -10 ~ 60Дегк, Влажность 20% -85%Как использовать:Подключите источник питания и нагрузку, вы можете подключить его к контроллеру,Отображается как измеренная температура,Нажмите кнопку SET, дисплей начнет мигать,Нажмите-для установки желаемой температуры,После настройки нажмите SET, чтобы подтвердить возврат,Контроллер автоматически выполняет реле, устанавливая выключение!Освещение, описание светодиодного состояния:Индикатор: выключено реле, всегда указывает на то, что реле закрыто.Светодиодный: показывает, открыт ли датчик? HH выходит за пределы диапазона, термостат будет вынужден закрыть реле, дисплей --- как защита от высоких температур.

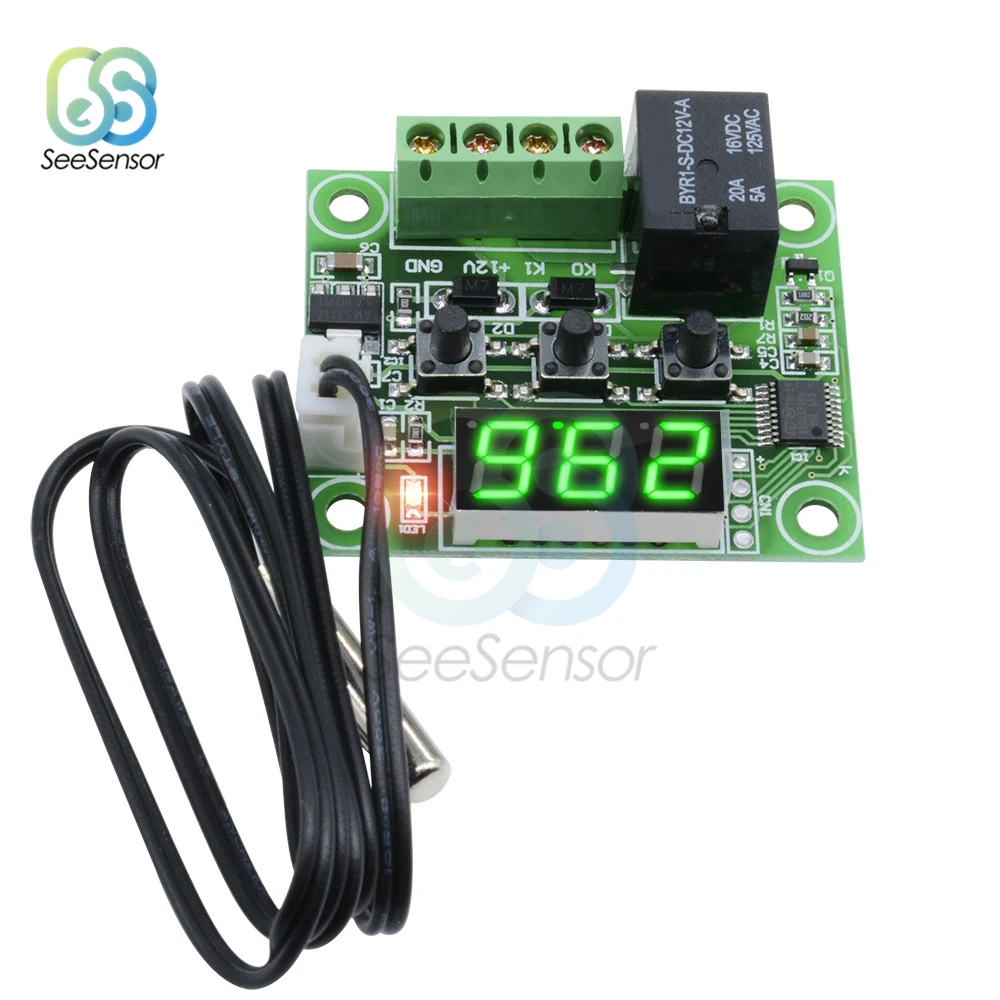

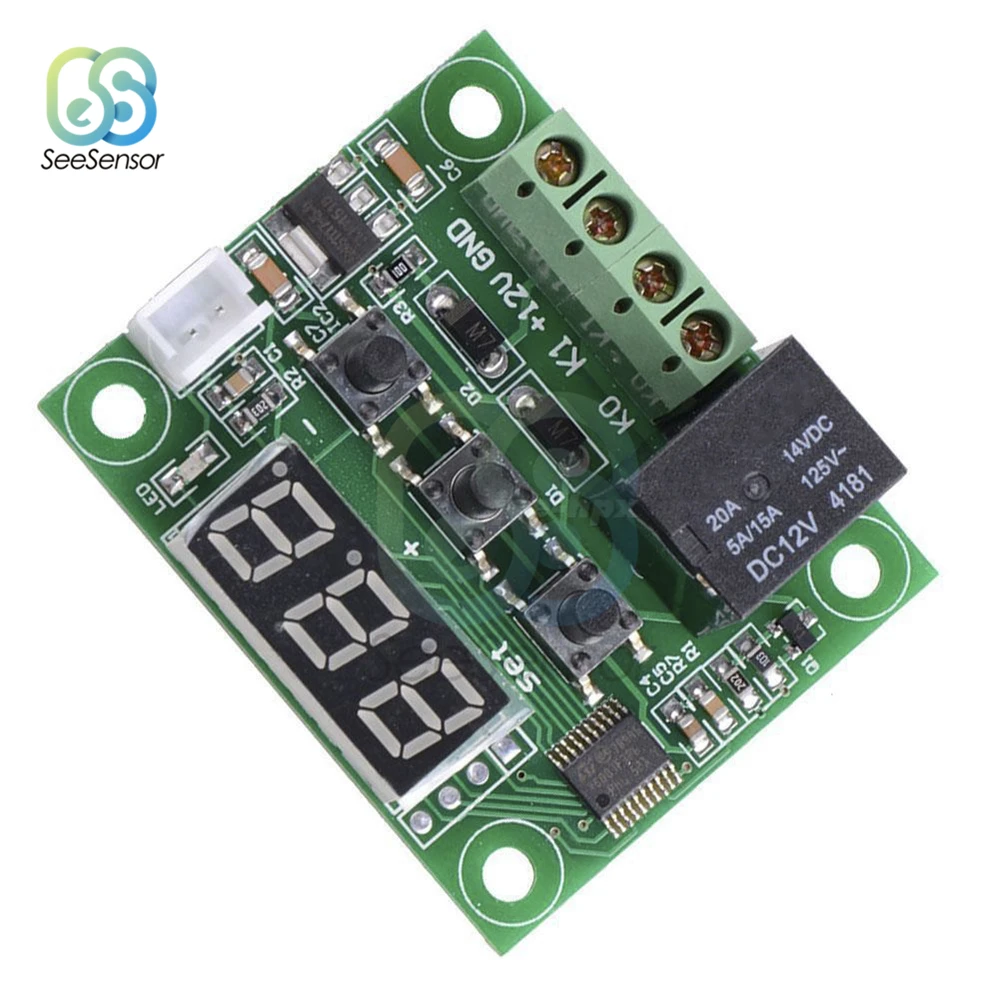

Описание:

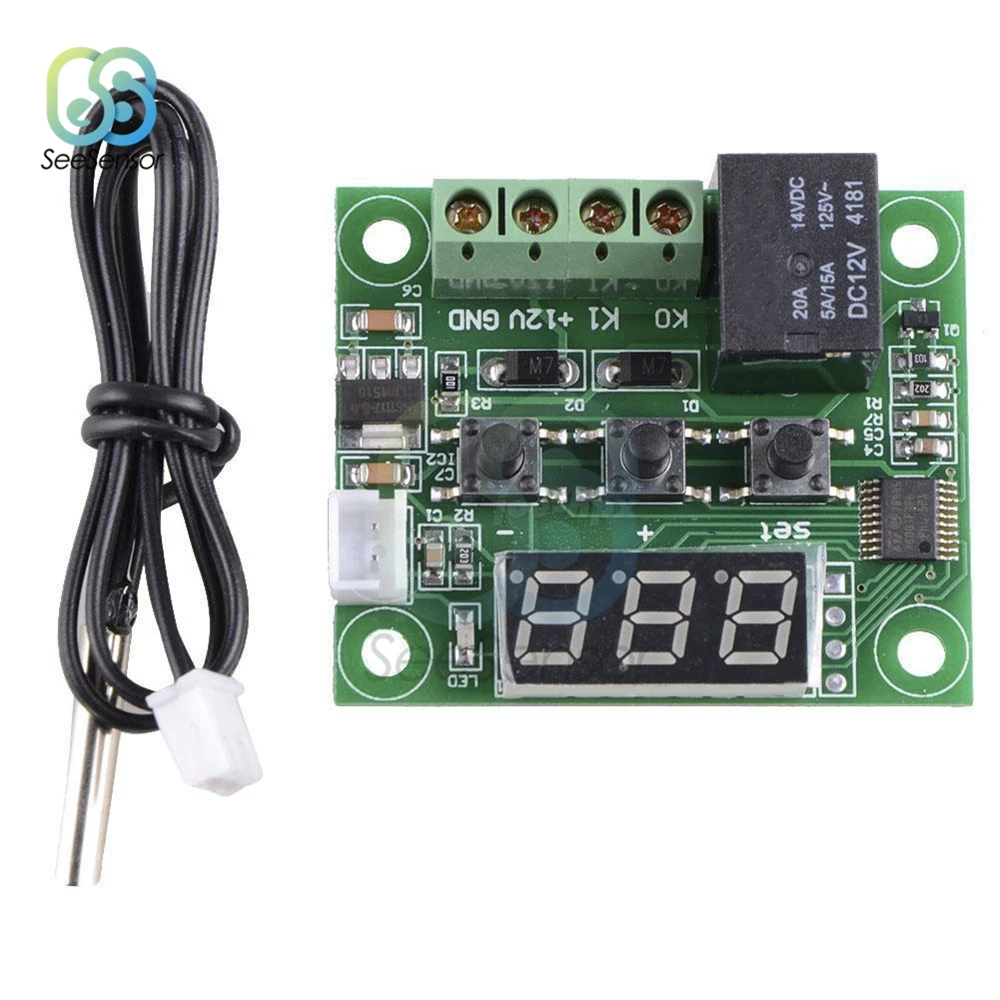

1. Характеристики продукта

① Полная заплата машина, волновая пайка, стабильная производительность, хорошая консистенция

② С оболочкой, более красивый и практичный

③ Встроенный центральный чип процессора (MCU), умнее, с низким энергопотреблением

④ Настройка автоматической памяти при отключении питания (встроенный блок памяти EEPROM MCU)

⑤ Точность управления 0,1 градусов Цельсия

⑥ Отступление 0,1, может контролировать десятичную (0,1-15,0)

2. Технические параметры

Диапазон контроля температуры: -50 ~ 110 °C

Разрешение:-9,9 ~ 99,9 при 0,1 ° C другой диапазон температур 1 ° C

Точность измерения температуры: 0,1 °C

Точность управления: 0,1 °C

Точность гистерезиса: 0,1 °C

Частота обновления: 0,5 с

Тип дисплея: трехдюймовая цифровая трубка 0,28 дюйма

Входная мощность: 12 В постоянного тока

Вход измерения: NTC (10K 0.5%), водонепроницаемая линия датчика, длина 300 мм

Выход: 1 релейный выход, 5A 250VAC, 20A 16VAC

Экологические требования: -10 ~ 60 °C влажность 20%-85%

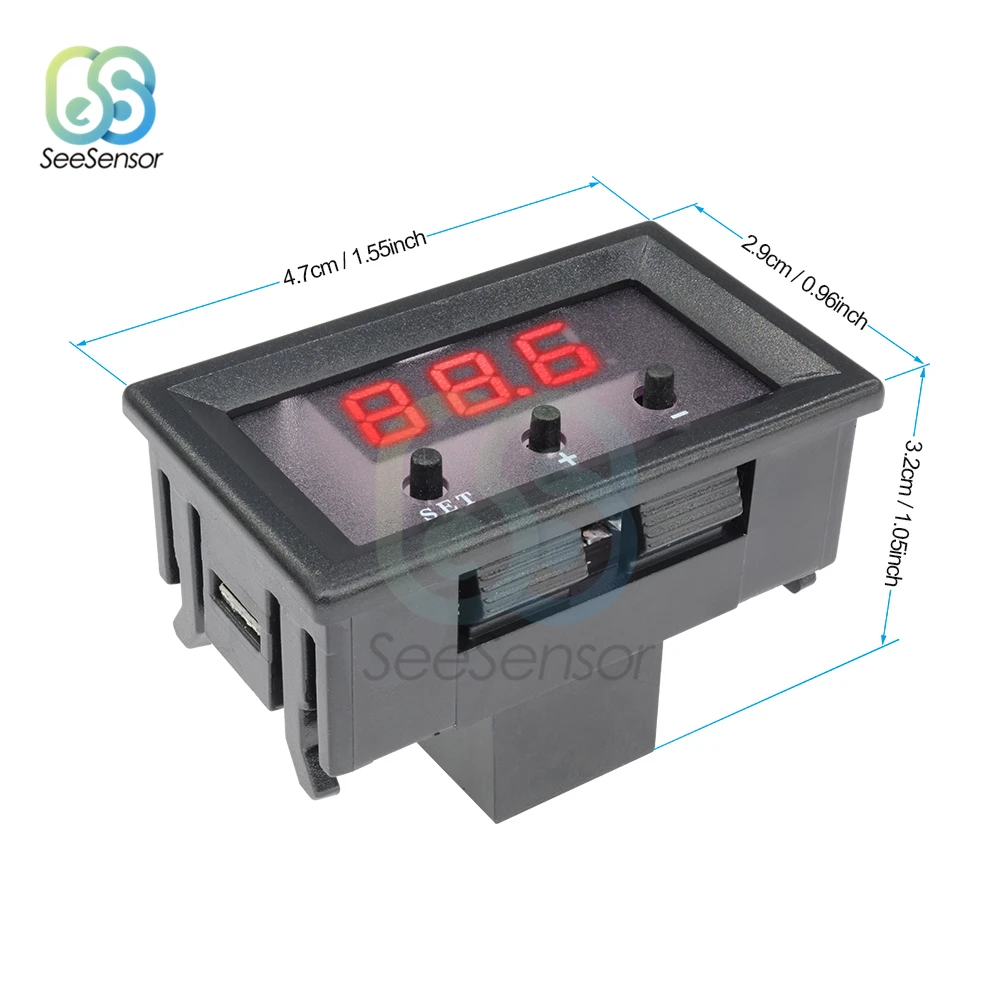

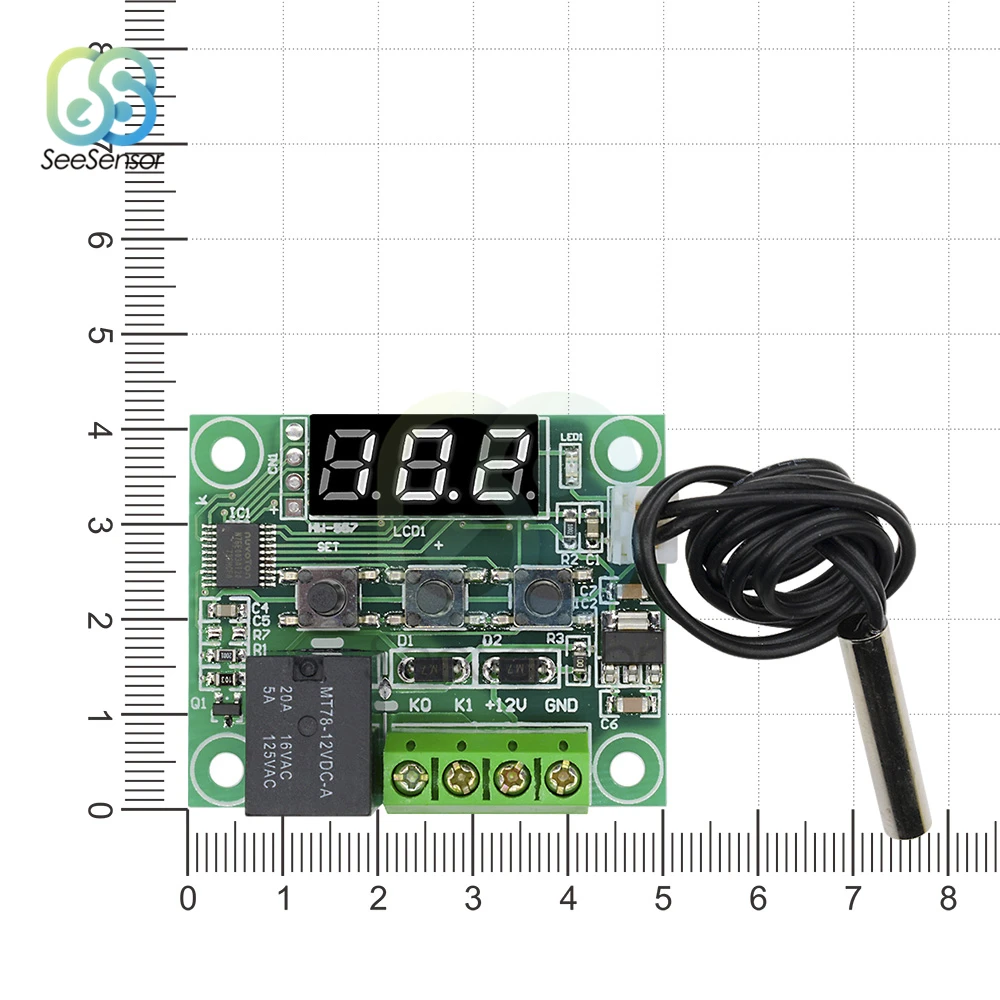

Размер: 47,5*18,5*31,5 мм

Потребляемая мощность всего аппарата: Ток покоя: ≤ 10 мА ток втягивания: ≤ 65 мА

3. Способ использования

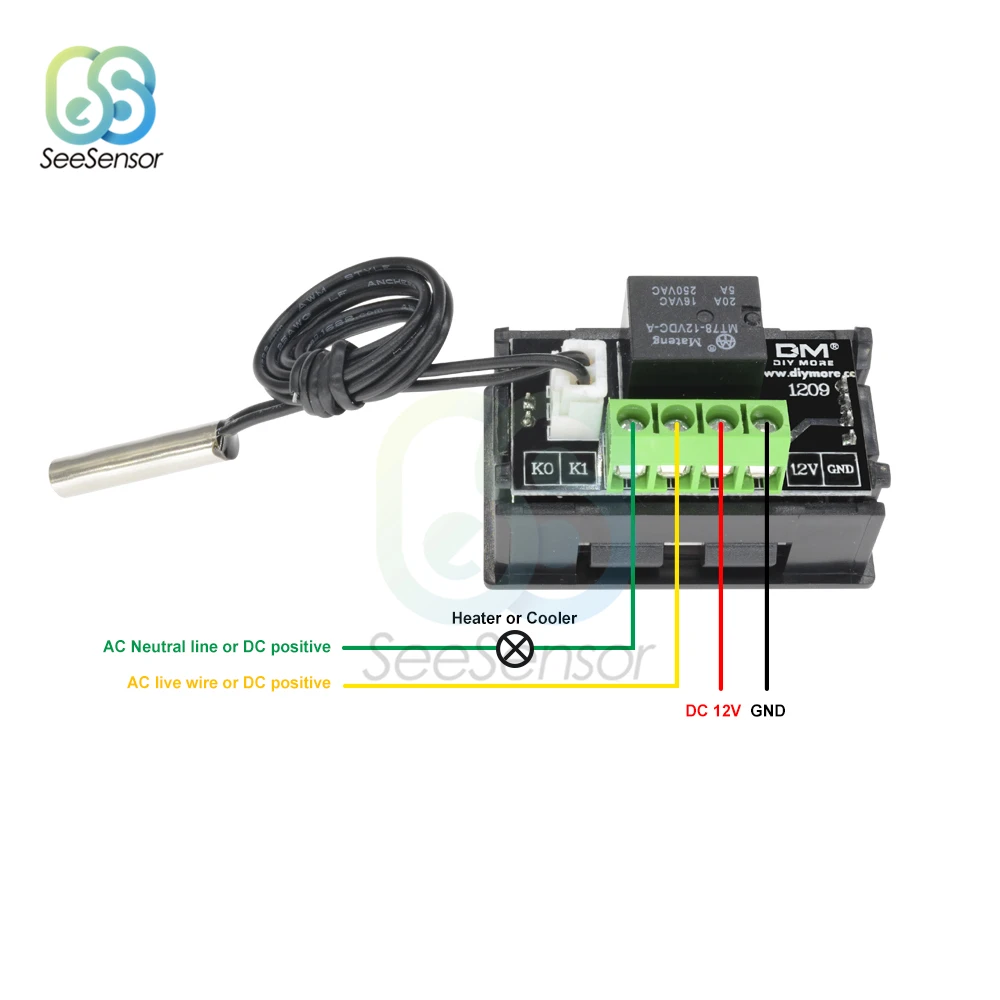

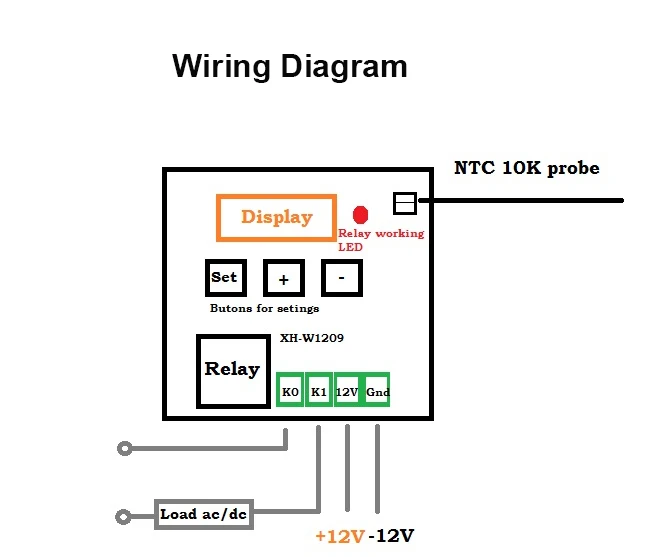

Подключите источник питания и оборудование для подачи питания к термостату. В это время отображается температура. Нажмите кнопку SET, температура дисплея начнет мигать, нажмите +-чтобы установить желаемую температуру (нажмите +-чтобы быстро поднять и опустить) после завершения, нажмите set, чтобы подтвердить возврат. В это время термостат автоматически выполняет включение/выключение реле в соответствии с настройками!

4. Светосветильник индикатор и описание состояния цифровой трубки

Светосветильник индикатор: желтый индикатор горит всегда, указывая на то, что реле закрыто.

Цифровая трубка: дисплей LLL-это цепь открытия датчика, следуйте инструкциям для подключения датчика; Дисплей HHH находится за пределами диапазона измерения, термостат вынудит реле открыть

5. Описание функции параметра

Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения P0...P6, длительное нажатие SET или 5 секунд без ключевых действий, термостат автоматически подтверждает возврат.

Режим охлаждения и нагрева P0 (заводской режим охлаждения)

Настройка гистерезиса P1 (Заводское значение 2 ° C)

P2 установка верхней температуры верхнего предела (Заводское значение 110 °C)

P3 нижний предел настройки температуры (Заводское значение-50 °C)

P4 температурная коррекция (Заводское значение 0 ° C)

Время задержки P5 (Заводское значение 0 минут)

Восстановление заводских настроек: в выключенном состоянии одновременно нажмите и удерживайте кнопки + и-, затем включите питание, на цифровой трубке отобразится 888, и все параметры будут восстановлены до заводских настроек по умолчанию.

Описание:

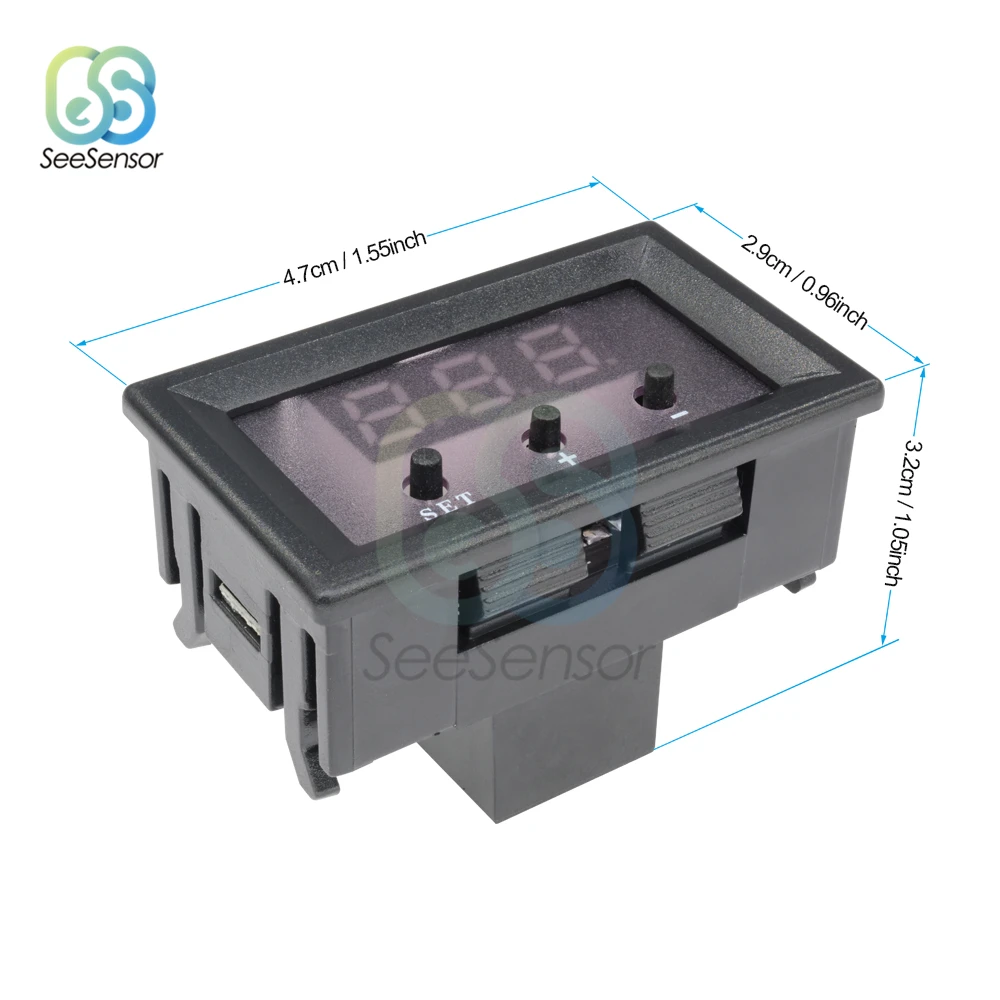

Диапазон измерения температуры:-50 градусов Цельсия-110 градусов ЦельсияТемпература 0,1, другой пункт 1 по ЦельсиюТочность: 0,1 по ЦельсиюПогрешность возврата: 0,1 градусов ЦельсияЧастота обновления: 5sЗащита от высоких температур: 0-110 градусов ЦельсияВходное напряжение: 12 В постоянного токаВход измерения: водонепроницаемый датчик NTC (10K 0.5%)Выход: реле 10 А на всем путиЭкологические требования:-10 по Цельсию,-60 по Цельсию, влажность 20%-85%Размер: 48 мм (длина) x 29 мм (ширина) x 32 ммРазмер отверстия: 46x26,5 мм

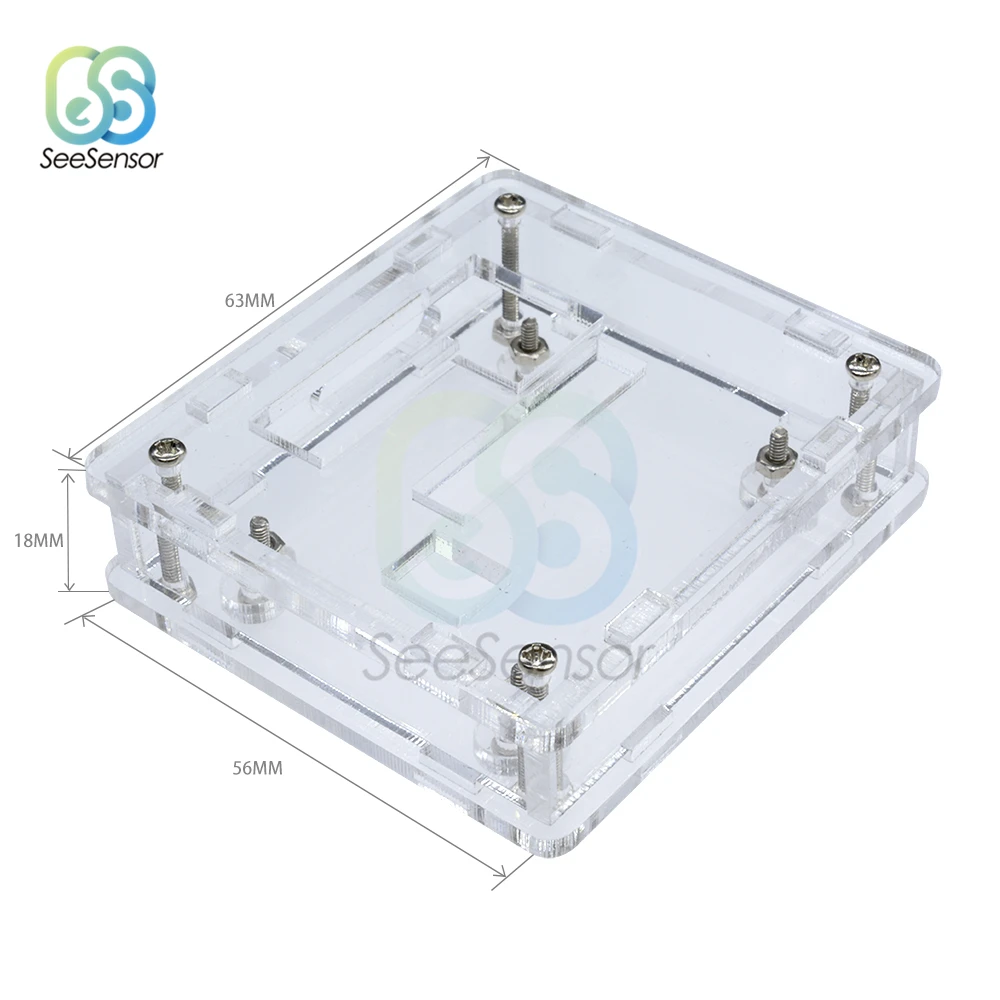

W1209 акриловый чехол

Материал: акрилЦвет: прозрачныйПрименение: цифровой термостат W1209
