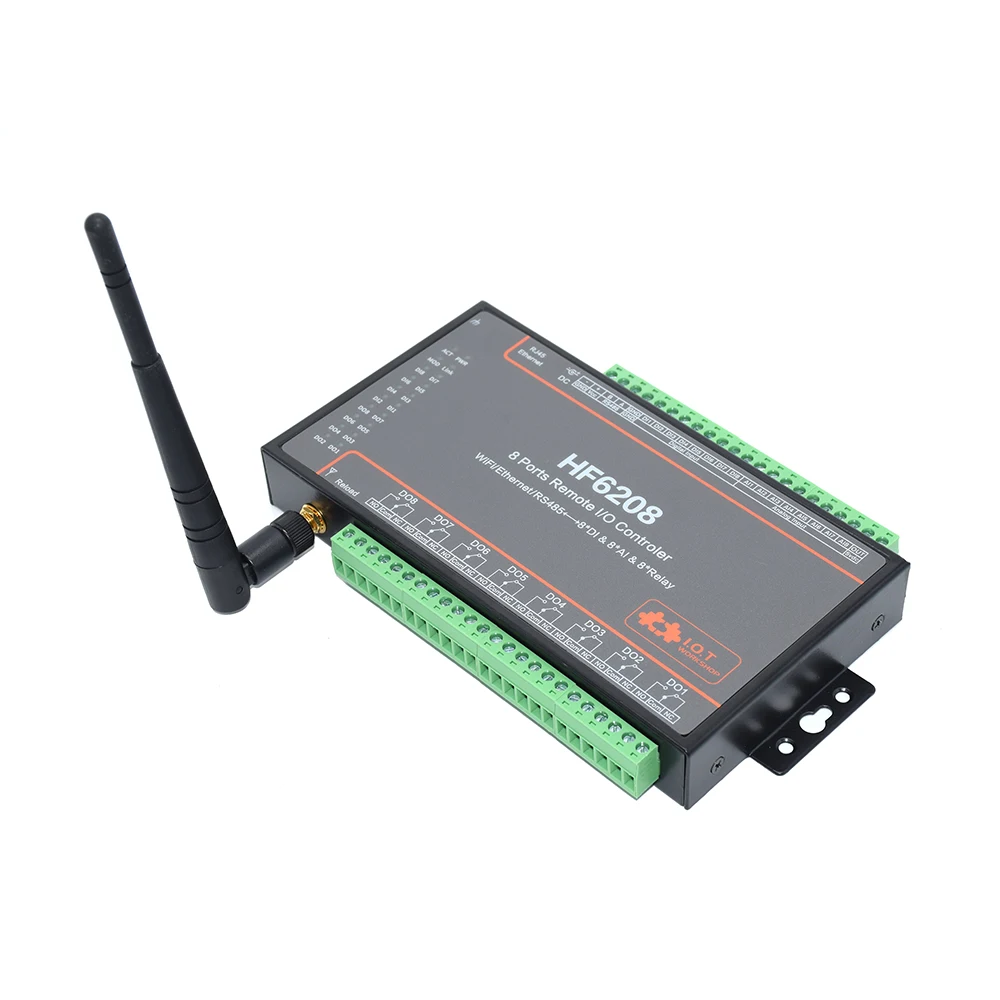

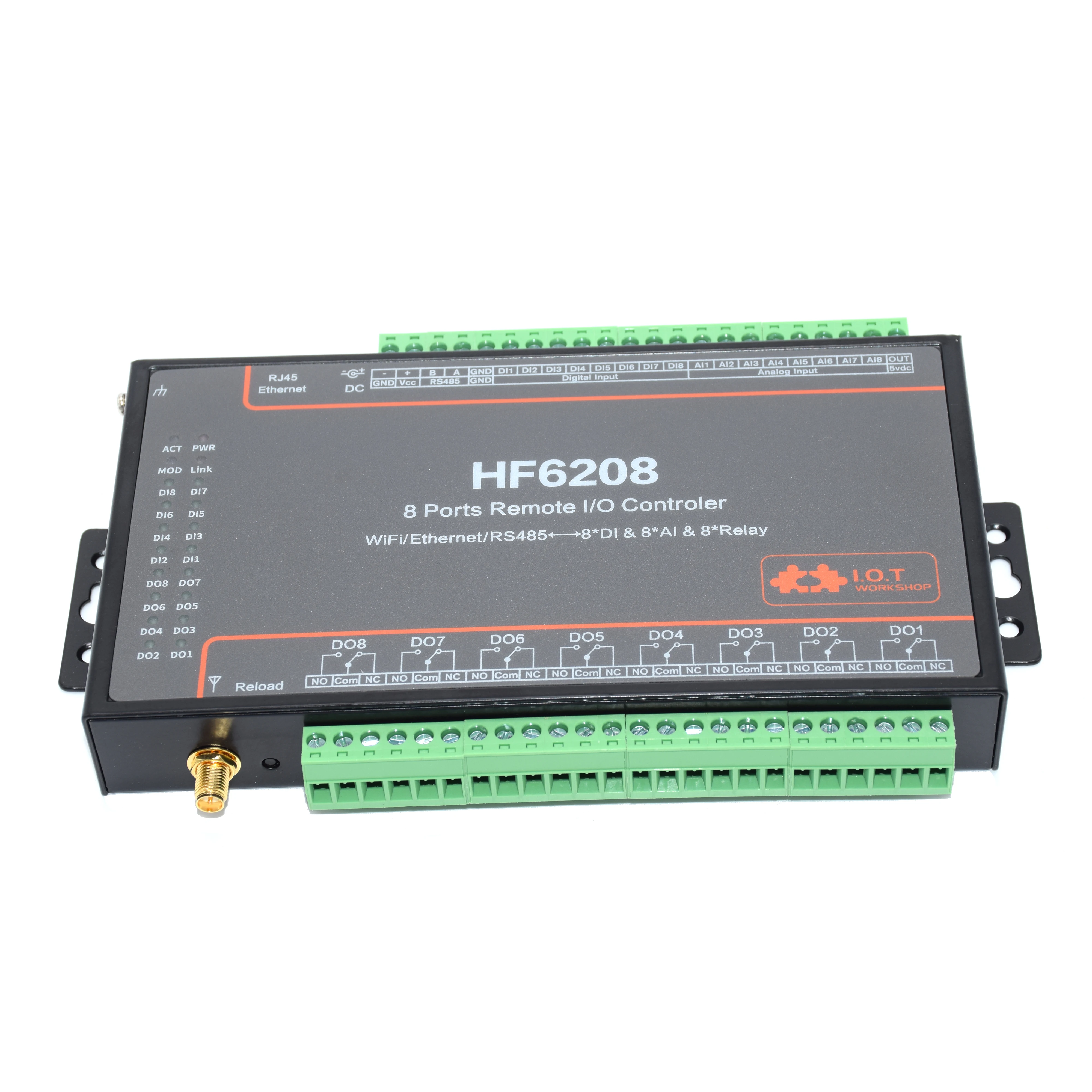

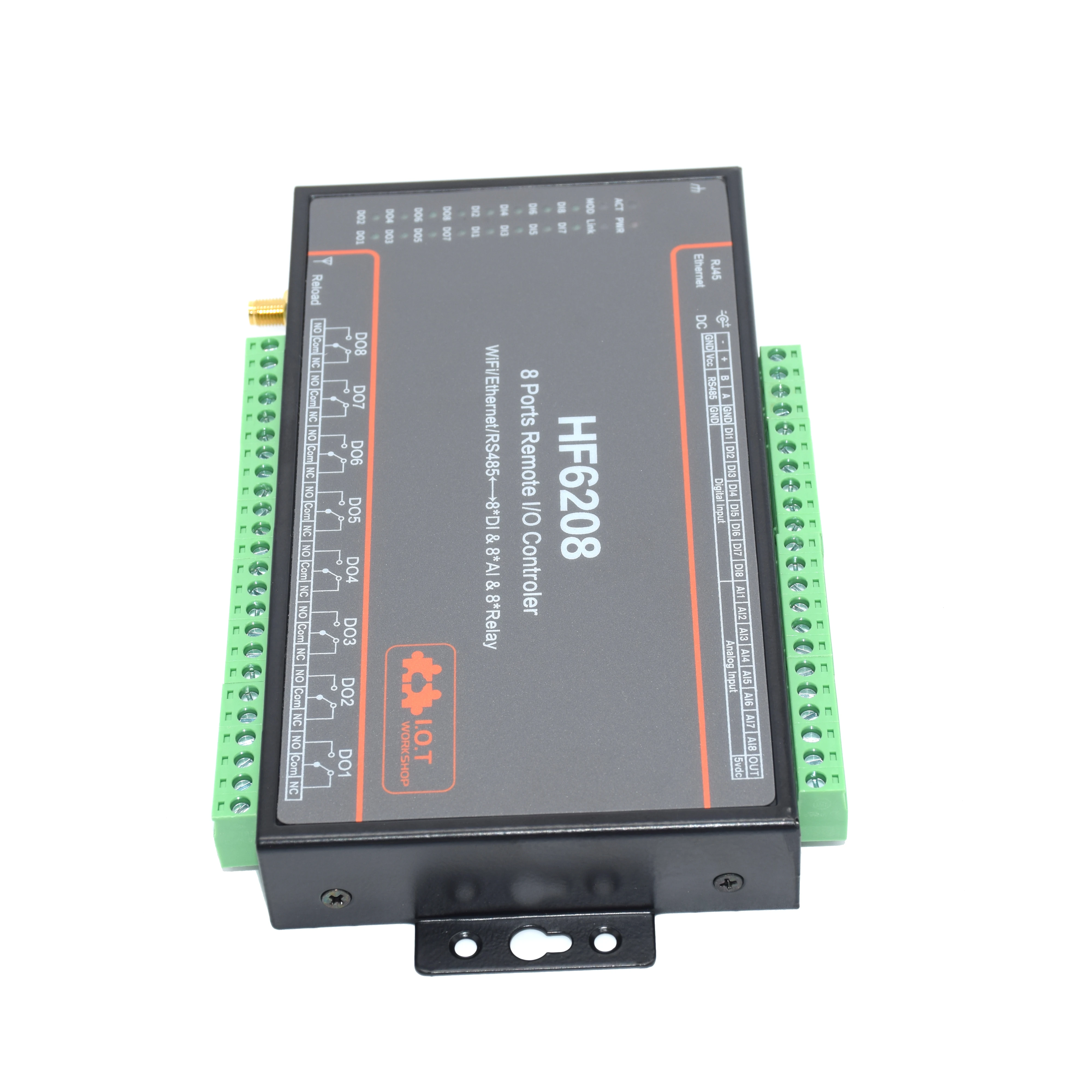

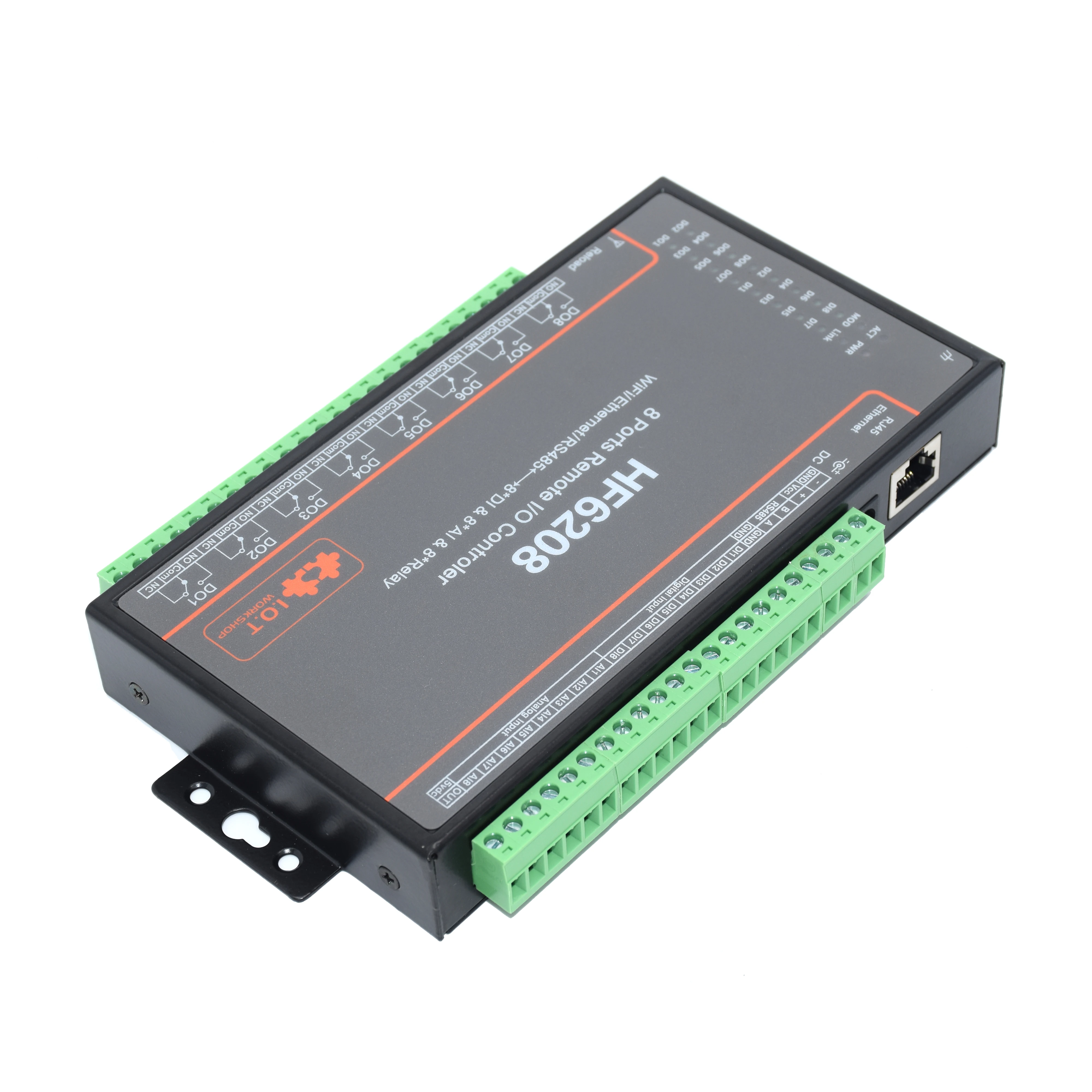

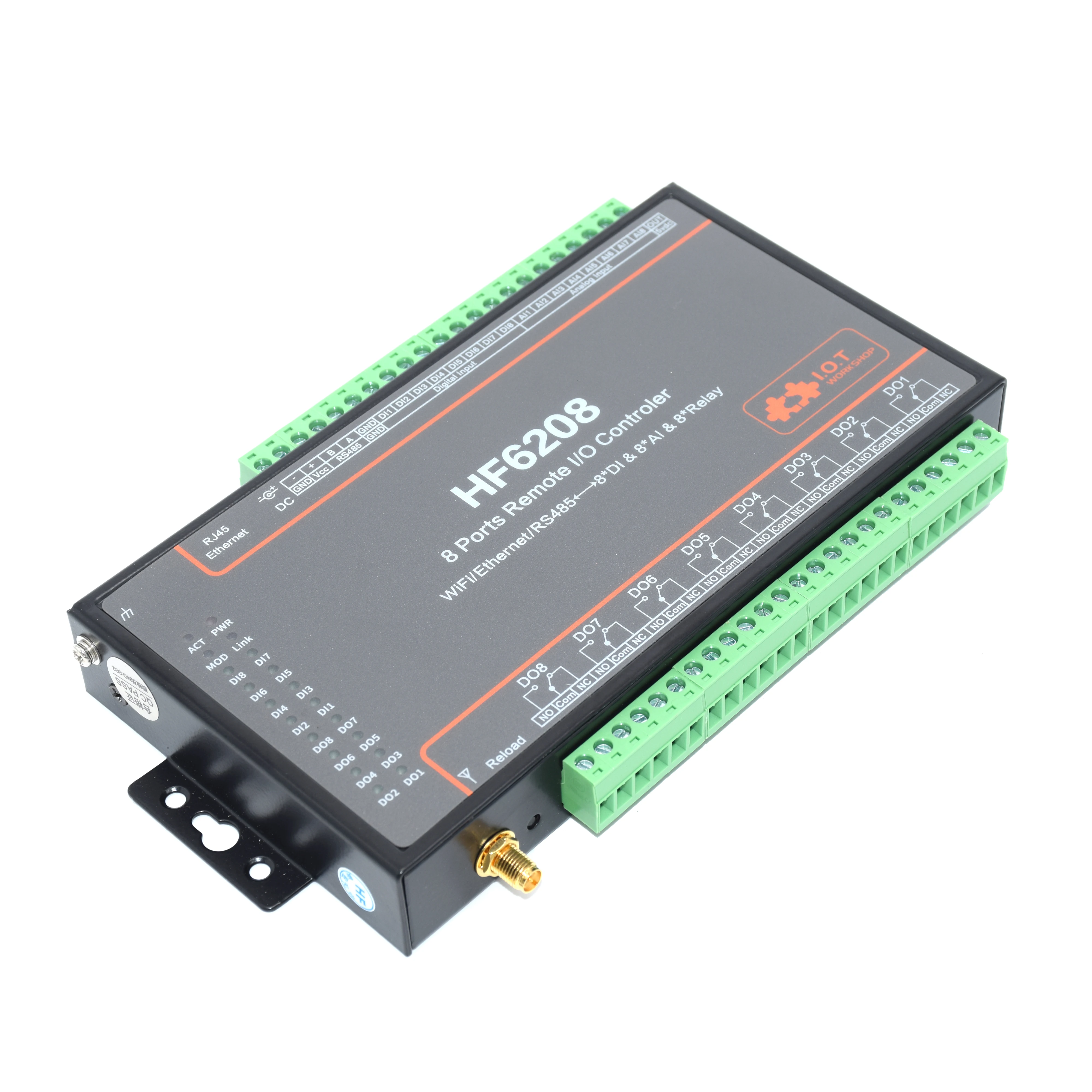

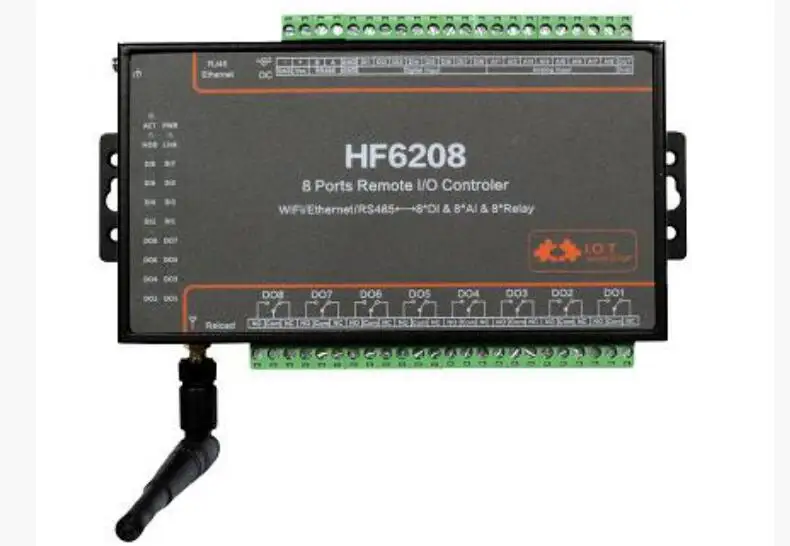

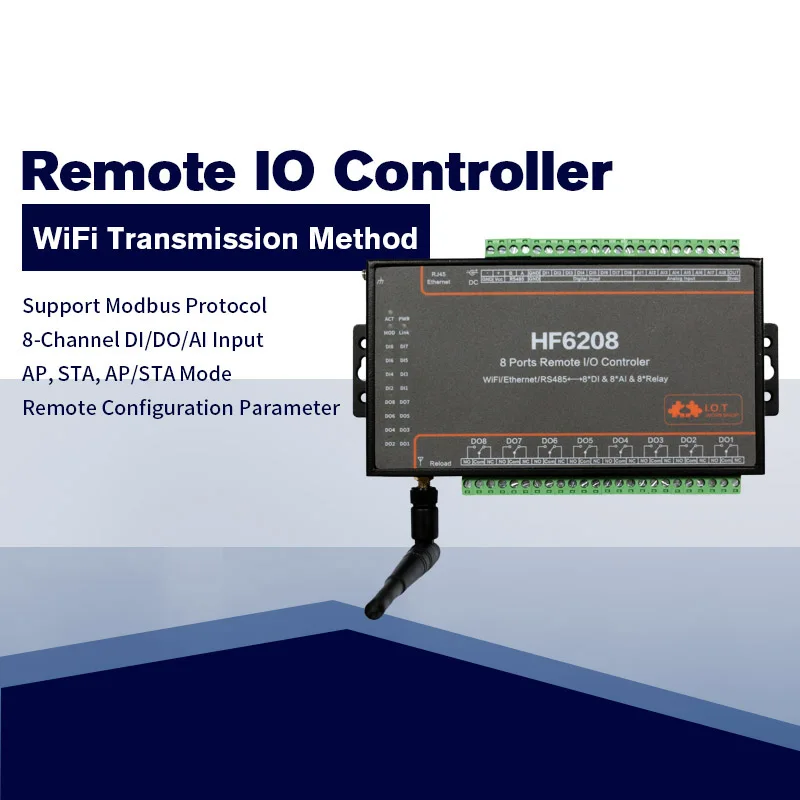

HF6208 Wifi Ethernet IO контроллер общее описание
Пульт дистанционного управления IO ler HF6208 обеспечивает решение для канала промышленной серийной передачи данных через Ethernet, пульт дистанционного управления RS485 и мониторинг IO. Продукт интегрирует порт Ethernet, RS485, 8 цифровых входов, 8-полосный аналоговый вход, 8-канальный цифровой выход и другой богатый аппаратный интерфейс, который основан на операционной системе FreeRTOS. Продукт включает в себя веб-страницы, IOTService, TCP/IP стек протоколов, протокол Modbus TCP и Modbus RTU. Это может быть легко достигнуто удаленного сбора данных и мониторинга. Аппаратный интерфейс отвечает требованиям национальных стандартов, в то время как оур поддерживает для воздушного разряда ± 15 кВ, контактный разряд ± 8 кв. Пульт дистанционного управления IO HF6208 был оптимизирован для промышленных приложений, интеллектуальных сетей и личных медицинских приложений с использованием высокоинтегрированной аппаратной и программной платформы. Добавление только одного продукта HF6X08 для удовлетворения потребностей в контроле и передаче данных оборудования.

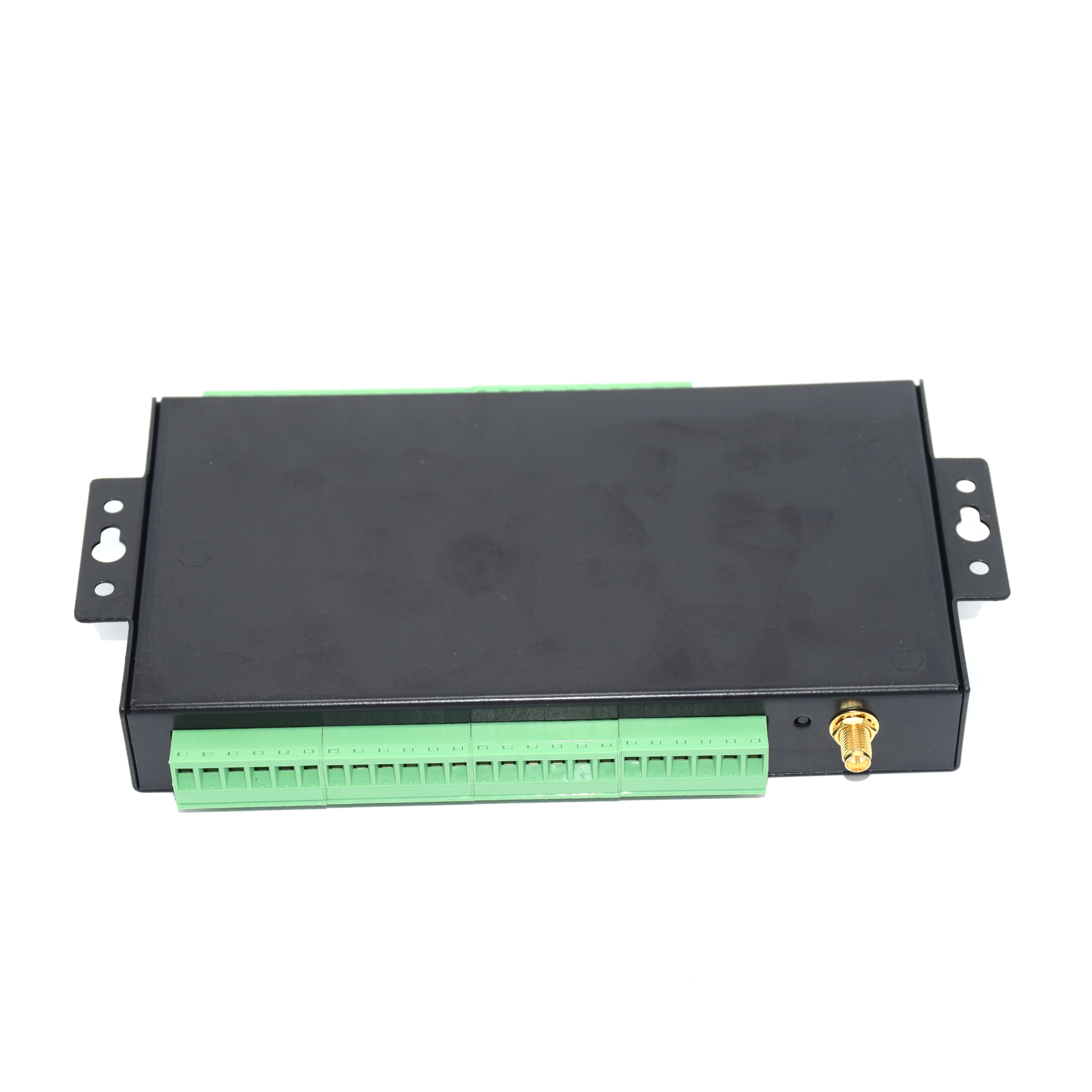

HF6208 WiFi/Ethernet IO контроллер
Эта модель основана на RS485, Ethernet и беспроводной передачи. Он может одновременно контролировать 8 цифровых входов, 8 аналоговых входов и управлять 8 релейными выходами. Дистанционное управление IO и сбор данных принимает протокол Modbus TCP или протокол Modubs RTU
HF6208 WIFI/Ethernet I/O контроллер обзор характеристик
1. Поддержка TCP/IP/Telnet /Modbus TCP протокол
2. Поддержка передачи RS485 Используйте протокол модуса для управления 8 DIs, 8 интерфейсов AI и управления 8 DOs поддержка STA/AP + STA
3. Поддержка протокола Modbus RTU и Modbus TCP
4. Поддержка 10 / 100M Ethernet адаптации (HF6208 / HF6508)
5. Поддержка веб-страницы, программное обеспечение IOTService PC Простая конфигурация (HF6208 / HF6508)
6. Поддержка конфигурации (HF6108)
7. Поддержка промышленной рабочей температуры поддержка промышленной рабочей температуры: от-40 до + 85 ˚C
8. Поддержка веб-страницы, программное обеспечение для ПК IOTService конфигурация (HF6208 / HF6508)
9. Поддержка веб-обновления OTA (HF6208 / HF6508)

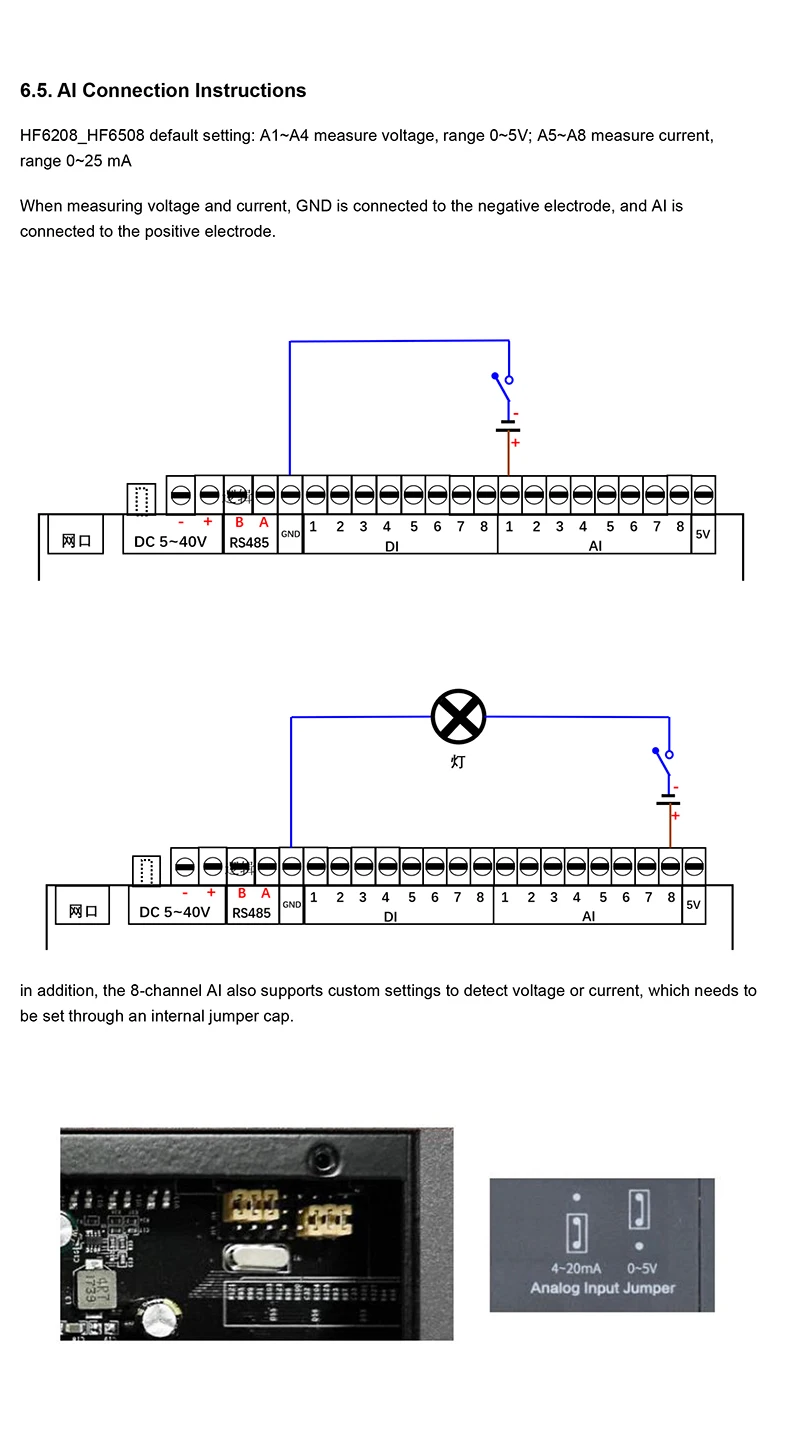

10. Диапазон входного напряжения DI 3 ~ 30 В, диапазон входного напряжения AI 0 ~ 5 В, диапазон входного тока 0 ~ 25 мА
11. Источник питания постоянного тока с широким напряжением 5 ~ 40 в
12. Cortex-M3 MCU (128 КБ SRAM) и 2 Мб Flash
13. Размер: 95x65x25 мм
Устройство параметры:
Itemmm
Параметр
Модель
HF6108
HF6208
HF6508
Системы информация
Процессор
/Частота
Cortex-M3/96 МГц
MIPS/320 МГц
Cortex-M3/96 МГц
Операционная система
FreeRTOS
Ecos
FreeRTOS
Ethernet Порты и разъёмы
Порты и разъёмы
Номер
Нет
1RJ45 band светодиодный
Интерфейс
Стандартный
10/100M Base-T Авто-Согласование
Защита
Электростатика: 8 кв контактный разряд, 15 кВ воздушный разряд
Перенапряжение: дифференциальный режим 4КВ, общий режим 6кВ
Трансформатор
Интегрированный
Сеть
Протокол
IP,TCP,DHCP,DNS,ARPBOOTP,AutoIP,ICMP
, Telnet,uPNP,NTP
Протокол безопасности
TLS v1.2,AES 128BitDES3
Wi-Fi Интерфейс
Стандартный
Нет
802,11 b/g/n
Нет
Частота
2,412 ГГц-2,484 ГГц
Сетевом режиме
STA/AP/STA + AP
Безопасность
WEP/WPAPSK/WPA2PSK
Шифрование
WEP64/WEP128/TKIP/ AES
Tx Мощность
802.11b: + 20dBm (макс.)
802,11 г: + 18dBm (макс.)
802.11n: + 15dBm (макс.)
Rx чувствительный
802.11b: -89dBm
802,11 г: -81dBm
802.11n: -71dBm
Антенна
Внешний: 3dBi антенна

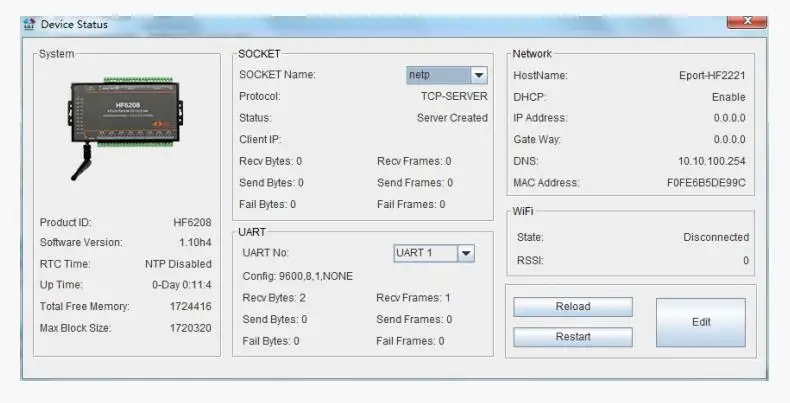

HF6208 IO контроллер может установить с помощью высоколетающего инструмента IOTService
После того, как ПК подключен к точке доступа продукта или сетевой кабель напрямую подключен к сетевому порту продукта (чехол прямого подключения, устройство занимает некоторое время для динамического назначения ip-адресов на ПК. ПК также может статически установить IP сетевого сегмента 10.10.100.XXX для ускорения скорости сетевого подключения), параметры могут быть настроены, как показано ниже.

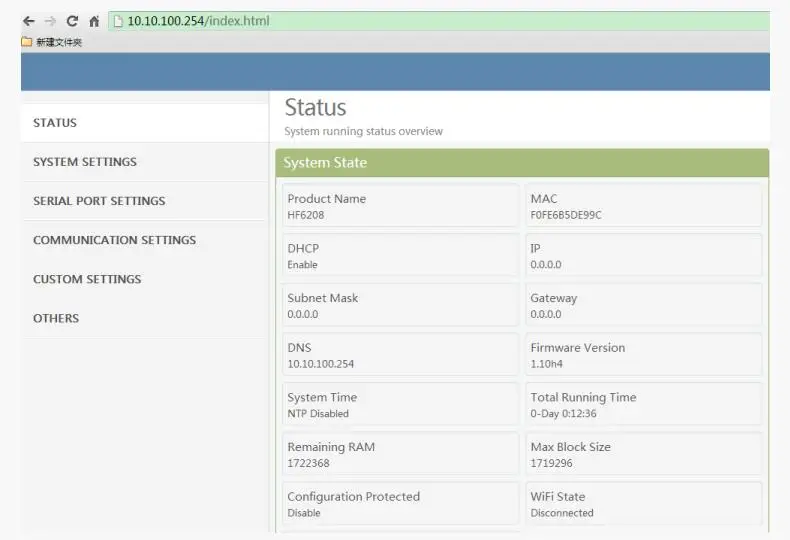

Контроллер HF6208 IO может быть установлен на веб-странице
Используйте ПК для подключения к HF6X08 через точку доступа или Ethernet-соединение. Введите IP по умолчанию (10.10.100.254, имя пользователя и пароль по умолчанию: admin/admin) для входа на веб-страницу для настройки параметра.
Специальная функция: 1. Передача протокола Modbus
Этот продукт поддерживает ModbusRTU к ModbusTCP или Modbus к ModbusRTU. ПК может удобно отправлять сообщения Modbus к модулю управления. Протокол Modbus установлен как показано ниже. Конкретное введение можно сослаться на тестовый сервер.
Специальная функция: 2. TCP сервер
Прозрачный режим передачи поддерживает TCP сервер, TCP клиент, UDP сервер, UDP клиентское коммуникационное приложение. UDP сервер имеет специальную функцию. Подробности см. В следующей инструкции Cli. По умолчанию создано гнездо tcp сервера. Розетка может быть изменена для работы в одном из вышеуказанных режимов работы. Когда Socket работает как TCP сервер, он будет поддерживать несколько TCP соединений (максимум 5 TCP клиентов). Несколько TCP-подключений будут работать в нижеуказанной структуре: поток данных загрузки: все различные TCP-соединения или данные клиента будут непрерывно передаваться UART. Загрузка потока данных: все данные, полученные от UART, будут скопированы и переданы каждому клиенту TCP. Детальный чертеж нескольких TCP соединений, как показано ниже:
Специальная функция: 3. Keepalive
Когда TCP соединение между устройством и серверами стало ненормальным. Устройство проверит ненормальный статус и повторно подключится к серверу (когда устройство работает в режиме TCP Client), когда устройство работает на TCP сервер, он сломает TCP клиент и ждет следующего подключения.
Специальная функция: 4. Таймаут (HF6208/6508)
Устройство нарушит TCP-соединение через некоторое время (по умолчанию 300 секунд и может быть изменено), если нет пакета данных, полученного от целевой точки TCP. Он будет повторно подключаться к серверу (когда устройство работает в режиме TCP Client). Когда устройство работает на TCP-сервер, оно отключится от TCP-клиента. Этот механизм может эффективно восстановить аномальное Соединение TCP. Если установить его на «0», эта функция будет закрыта
