Плата управления источником бесперебойного питания, электронная плата управления для зарядного устройства 12 В для литиевой батареи 18650

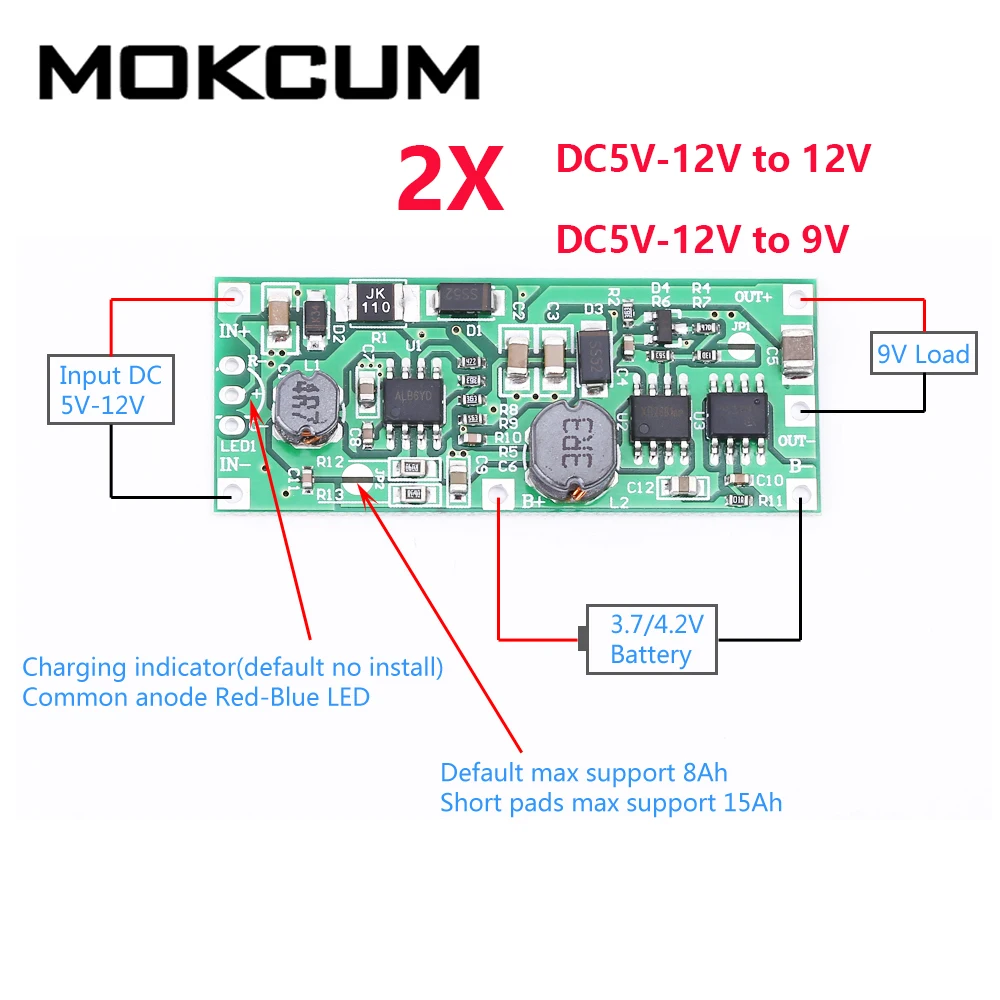

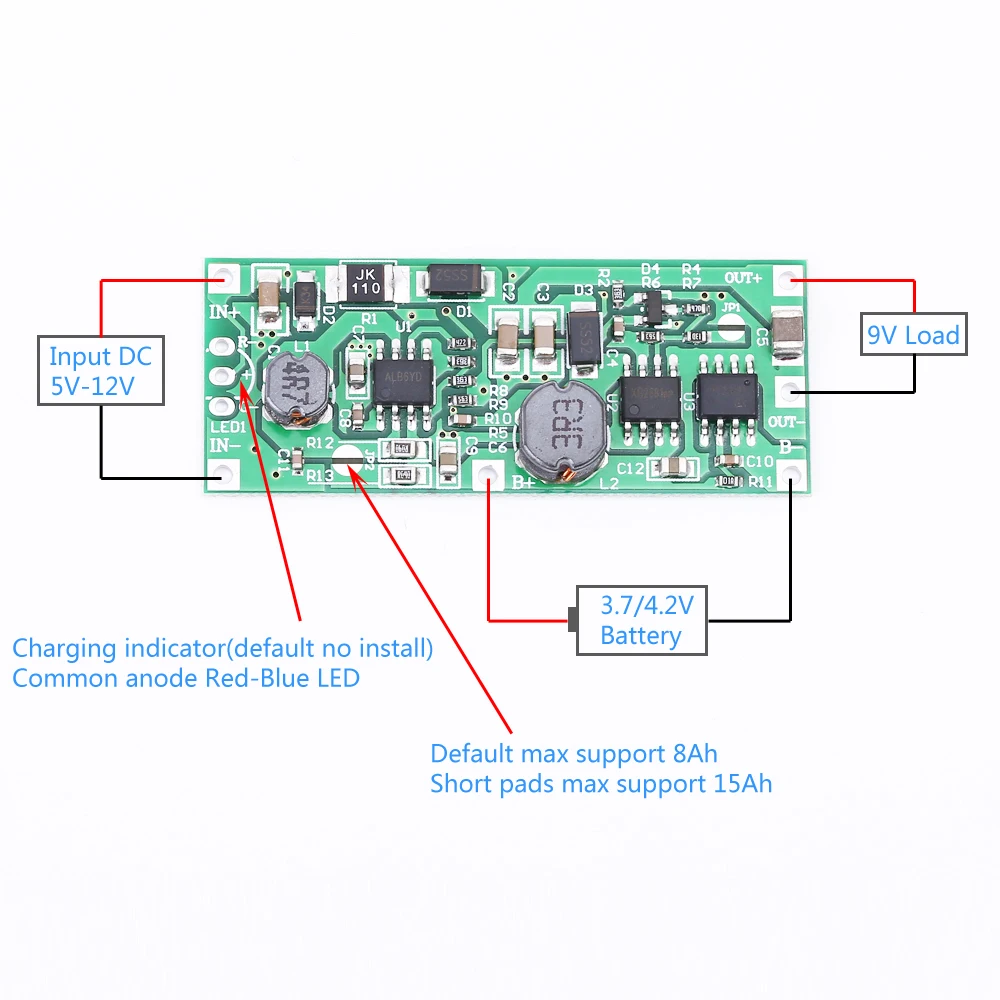

Версия 1: DC 5V-12V до 9V

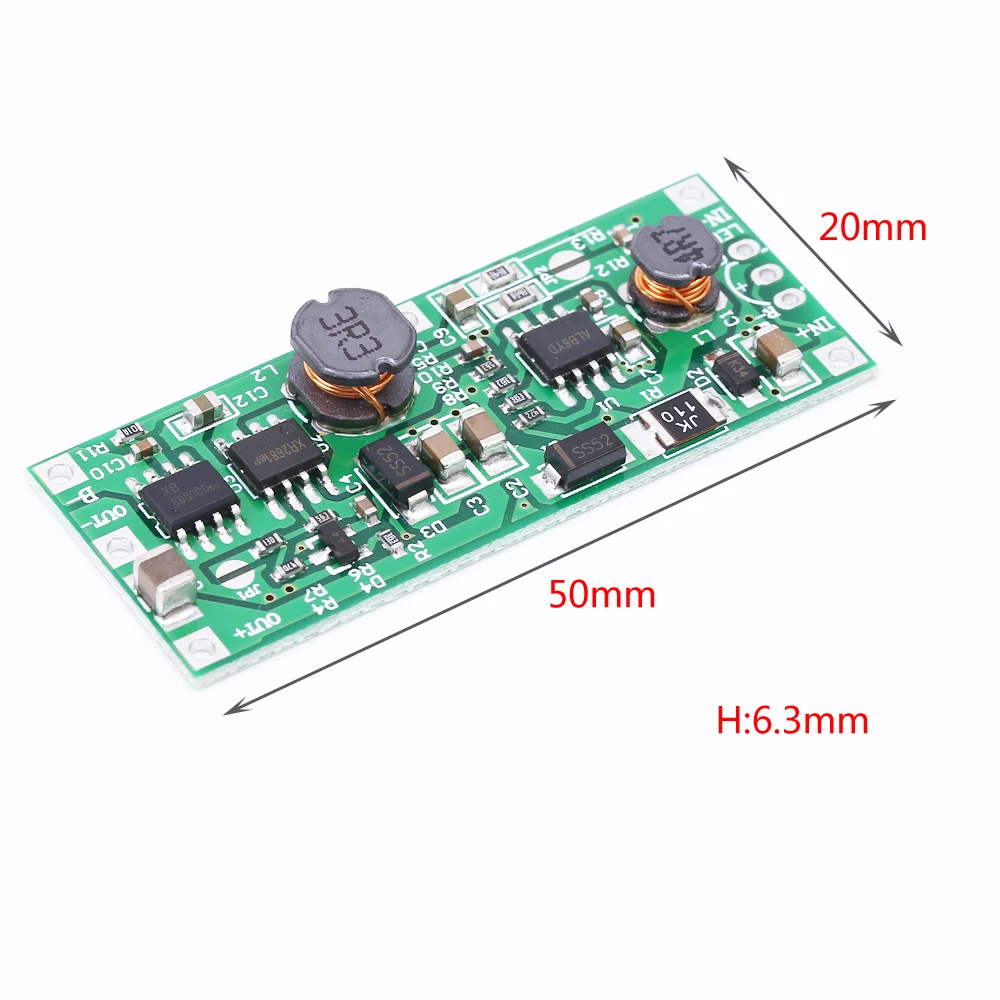

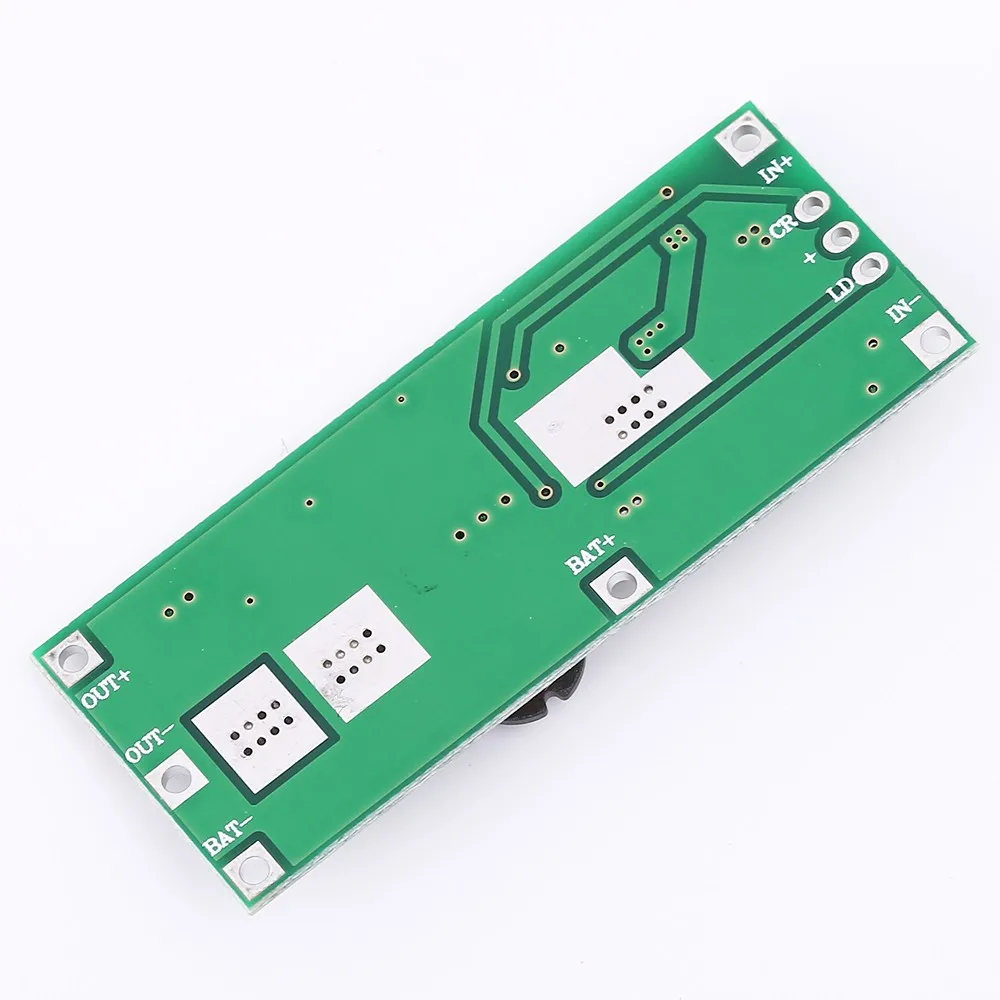

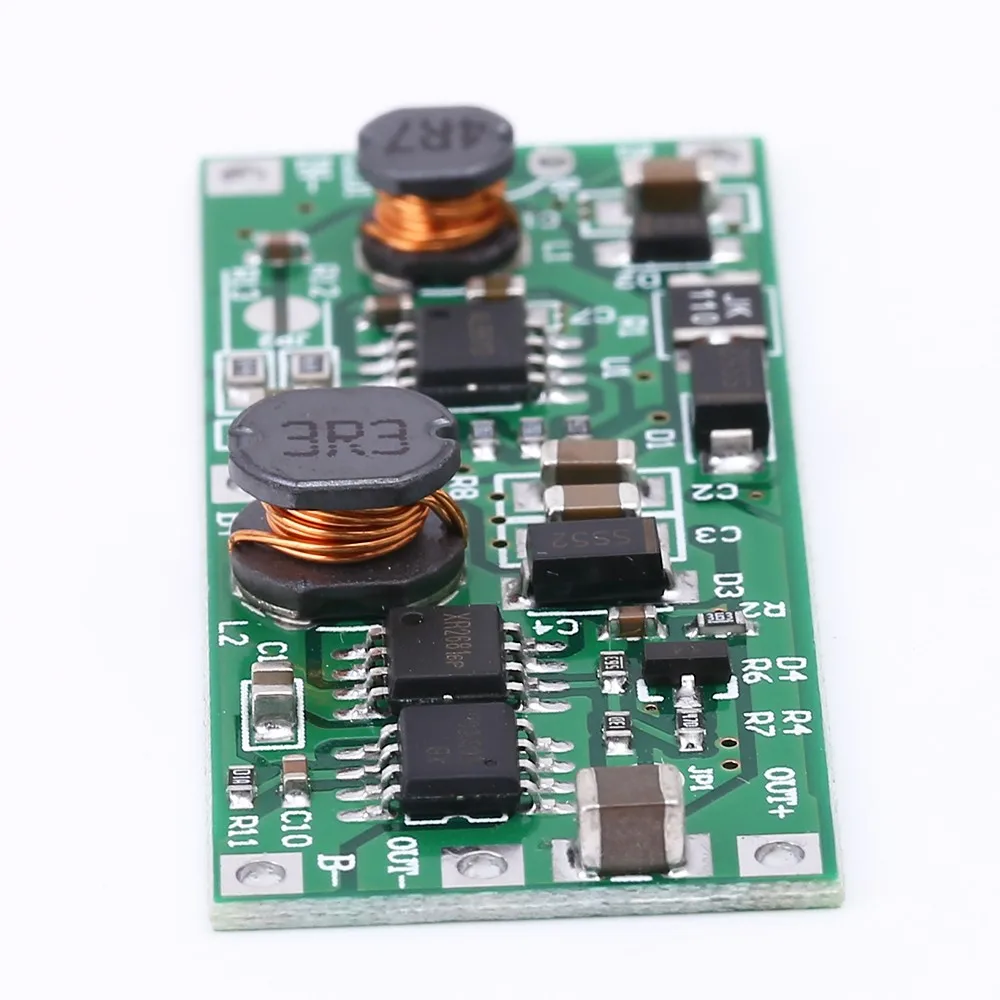

1. Описание:Это UPS панель управления источником бесперебойного питания.2. Особенности:1>. Поддержка зарядки и разрядки одновременно2>. Большой ток3>. Маленький размер4>. Высокая эффективность5>. Поддержка защиты от короткого замыкания3. Параметры:1>. Название продукта: UPS модуль преобразователя Напряжения2>. Рабочая Напряжение: DC 5,0 V-12,0 V3>. Выходное напряжение: 9,0 В постоянного тока4>. Выходная мощность: 9 Вт5>. Поддержка Батарея (в комплект не входит!): 3,7 V литиевая батарея или полимерный аккумулятор Батарея 15Ah (макс)6>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃7>. Диапазон рабочей влажности: 0%-95% относительной влажности8>. Размер: 50*20*6,3 мм4. Использование шагов:1>. Подключите правильное входное напряжение на входном терминале.2>. Проверьте выходное напряжение вольтметром и амперметром.3>. Подключите аккумулятор в + и B-.5. Примечание:1>. Максимальный выходной ток составляет 1 А и не может поддерживать выход 1 А.2>. Положительные и отрицательные полюсы входного источника питания не могут быть изменены, иначе модуль будет поврежден.3>. Пользователи могут установить обычный анод красно-синий светодиодный самостоятельно в качестве индикаторов зарядки. Синий светильник показывает, есть ли нагрузка на выходе. Заряжайте красный цвет. Нет батареи, если красный мигает. Красный, если заряжен.4>. В связи с использованием разных большой ток, рекомендуется использовать более толстый провод. Провод поперечного сечения больше, чем 1,5 квадратных миллиметров.5>. Перед использованием ознакомьтесь с руководством и описанием.6. Применение:1>. Обычный источник питания;2>. Зарядное устройство;3>. Мобильная мощность;4>. Преобразование мощности;5>. Инфракрасная сигнализация;6>. Сетевое оборудование, такое как переключатели;7>. Маршрутизатор;8>. Модификация аккумулятора автомобиля

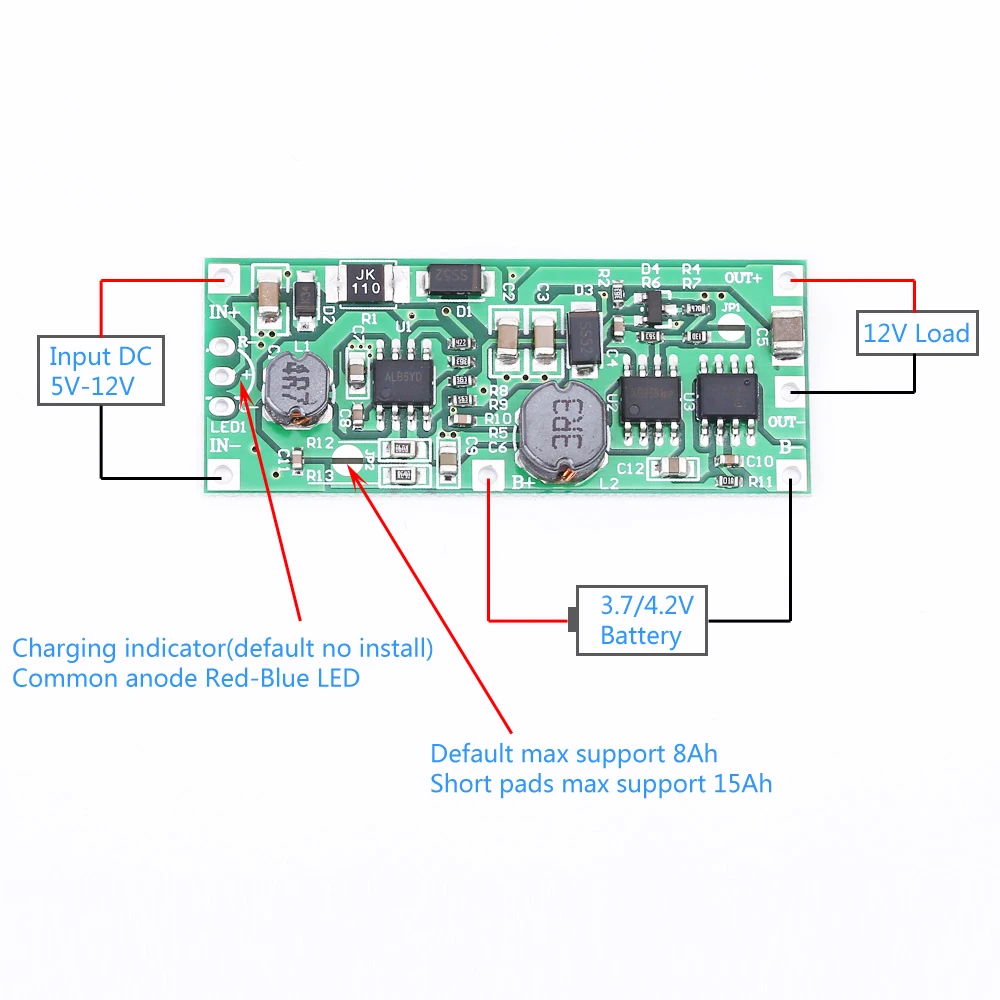

Версия 2: DC DC5V-12V-12 В

1. Описание:Это UPS панель управления источником бесперебойного питания.2. Особенности:1>. Поддержка зарядки и разрядки одновременно2>. Большой ток3>. Маленький размер4>. Высокая эффективность5>. Поддержка защиты от короткого замыкания3. Параметры:1>. Название продукта: UPS модуль преобразователя Напряжения2>. Рабочая Напряжение: DC 5,0 V-12,0 V3>. Выходное напряжение: DC 12,0 V4>. Выходная мощность: 12 Вт5>. Поддержка Батарея (в комплект не входит!): 3,7 V литиевая батарея или полимерный аккумулятор Батарея 15Ah (макс)6>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃7>. Диапазон рабочей влажности: 0%-95% относительной влажности8>. Размер: 50*20*6,3 мм4. Использование шагов:1>. Подключите правильное входное напряжение на входном терминале.2>. Проверьте выходное напряжение вольтметром и амперметром.3>. Подключите аккумулятор в + и B-.5. Примечание:1>. Максимальный выходной ток составляет 1 А и не может поддерживать выход 1 А.2>. Положительные и отрицательные полюсы входного источника питания не могут быть изменены, иначе модуль будет поврежден.3>. Пользователи могут установить обычный анод красно-синий светодиодный самостоятельно в качестве индикаторов зарядки. Синий светильник показывает, есть ли нагрузка на выходе. Заряжайте красный цвет. Нет батареи, если красный мигает. Красный, если заряжен.4>. В связи с использованием разных большой ток, рекомендуется использовать более толстый провод. Провод поперечного сечения больше, чем 1,5 квадратных миллиметров.5>. Перед использованием ознакомьтесь с руководством и описанием.6. Применение:1>. Обычный источник питания;2>. Зарядное устройство;3>. Мобильная мощность;4>. Преобразование мощности;5>. Инфракрасная сигнализация;6>. Сетевое оборудование, такое как переключатели;7>. Маршрутизатор;8>. Модификация аккумулятора автомобиля

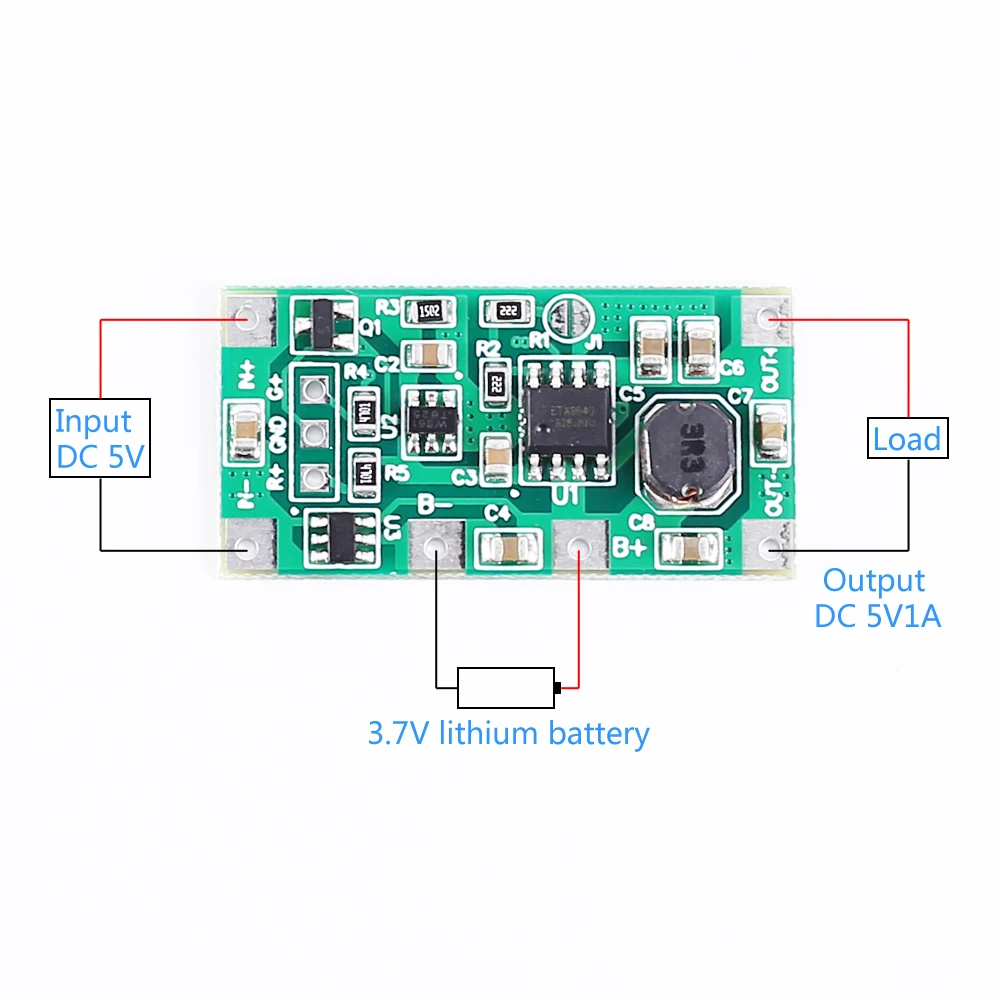

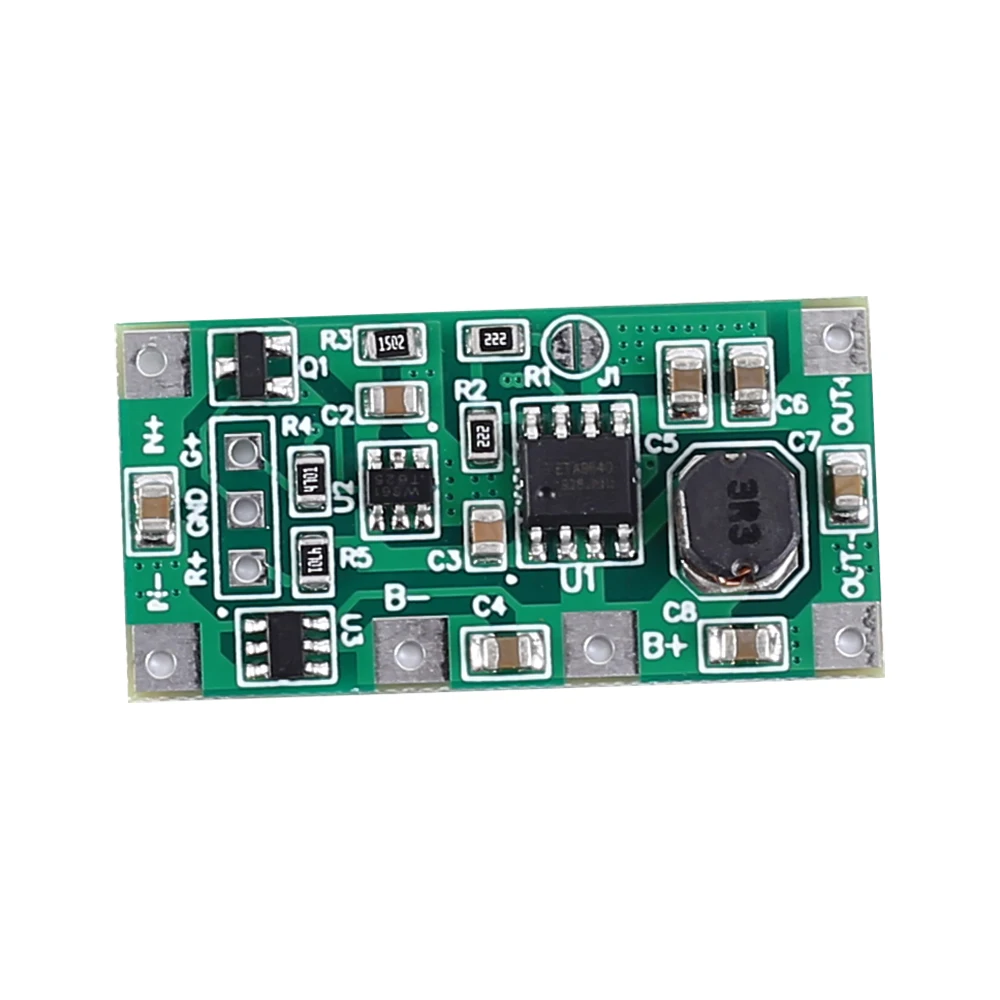

Версия 3: DC 5V 1A

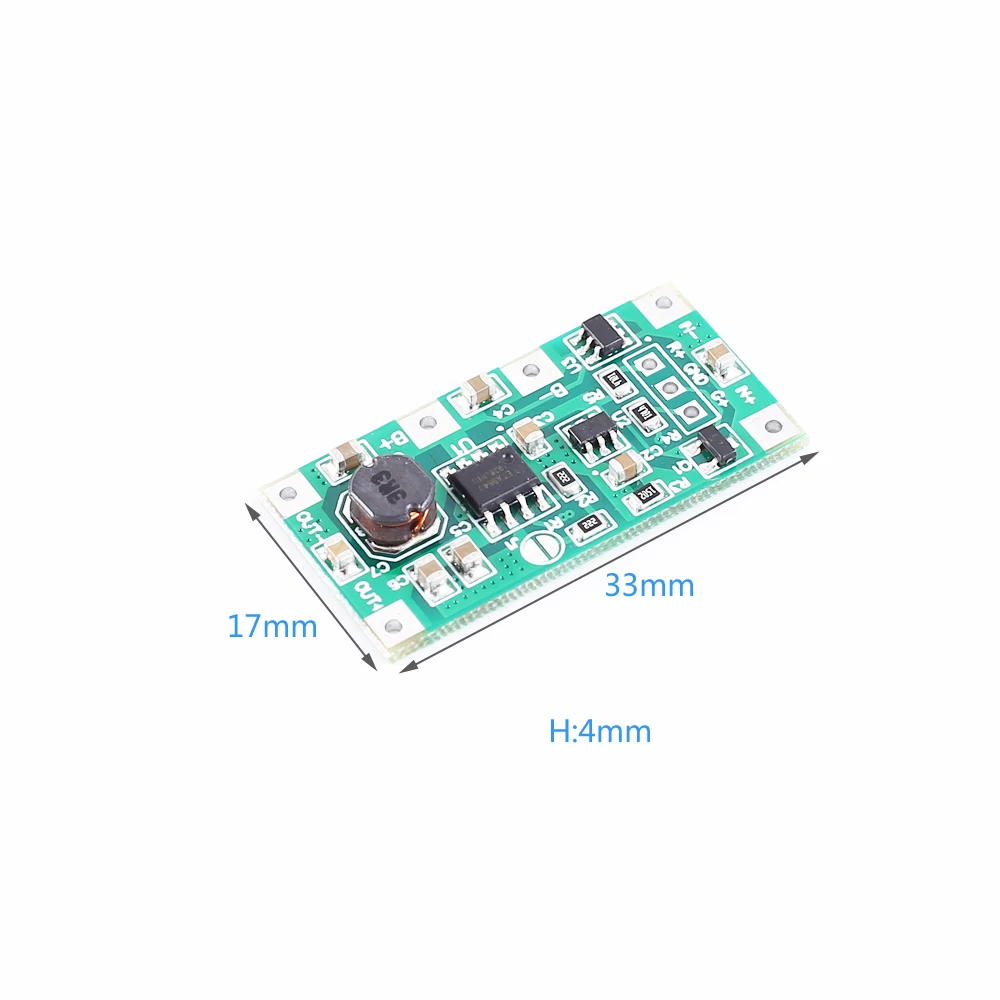

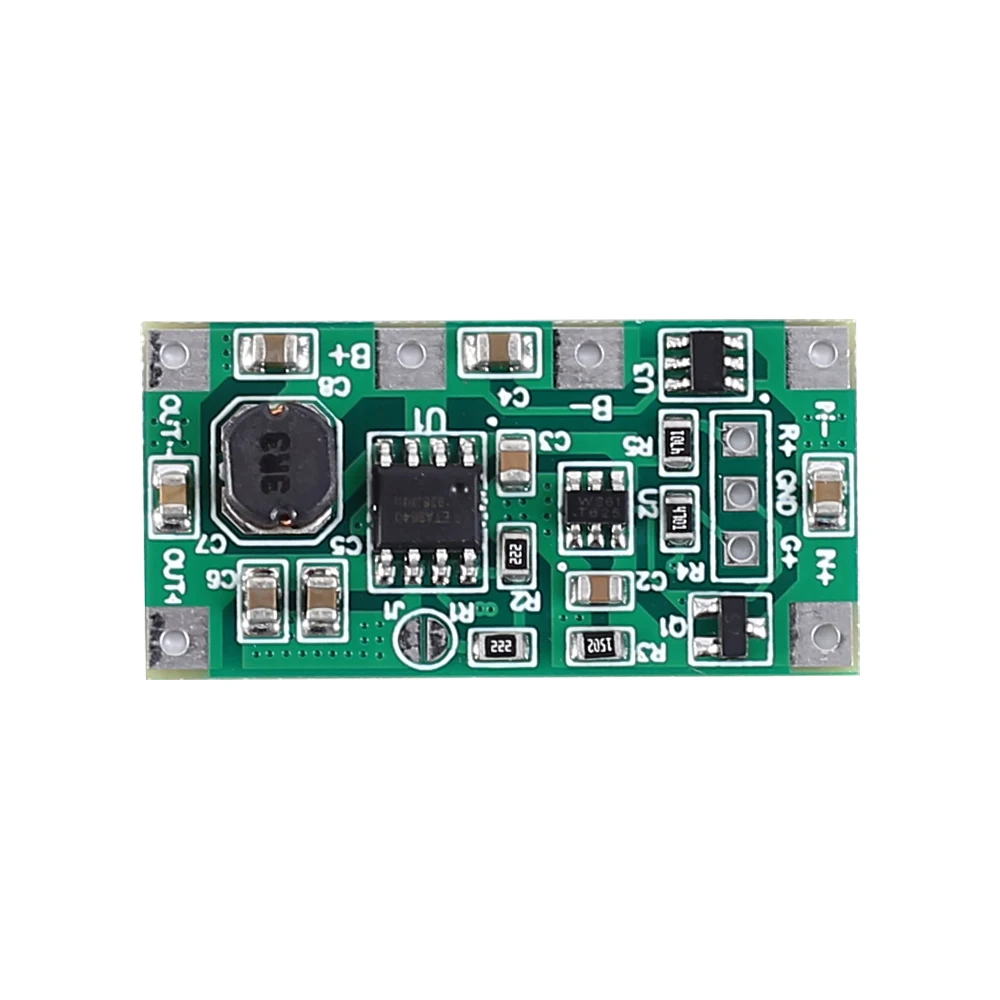

1. Описание:Это UPS панель управления источником бесперебойного питания.2. Особенности:1>. Поддержка зарядки и разрядки одновременно2>. Большой ток3>. Маленький размер4>. Высокая эффективность5>. Поддержка защиты от короткого замыкания3. Параметры:1>. Название продукта: UPS модуль преобразователя Напряжения2>. Рабочее напряжение: 5 В постоянного тока 1A3>. Выходное напряжение: 5 В постоянного тока 1A4>. Выходная мощность: 5 Вт5>. Поддержка Батарея (в комплект не входит!): 3,7 V литиевая батарея или полимерный аккумулятор Батарея 10Ah (макс)6>. Защита обратного подключения на входе: Да7>. Защита от перенапряжения на входе: Да8>. Защита обратного подключения на выходе: Да9>. Защита от короткого замыкания на выходе: Да10>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃11>. Диапазон рабочей влажности: 0%-95% относительной влажности12>. Размер: 33*17*4 мм4. Использование шагов:1>. Подключите правильное входное напряжение на входном терминале.2>. Проверьте выходное напряжение вольтметром и амперметром.3>. Подключите аккумулятор в + и B-.5. Примечание:1>. Максимальный выходной ток составляет 1 А и не может поддерживать выход 1 А.2>. Положительные и отрицательные полюсы батареи не могут быть изменены, иначе модуль будет поврежден.3>. Пользователи могут установить обычный анодный красно-зеленый светодиодный индикатор самостоятельно в качестве индикаторов зарядки. Красный светильник указывает, есть ли нагрузка на выходе. Зеленый мигающий дисплей. Зеленый выключается, если без нагрузки или аккумулятора.4>. В связи с использованием разных большой ток, рекомендуется использовать более толстый провод. Провод поперечного сечения больше, чем 1,5 квадратных миллиметров.5>. Перед использованием ознакомьтесь с руководством и описанием.6. Применение:1>. Обычный источник питания;2>. Зарядное устройство;3>. Мобильная мощность;4>. Преобразование мощности;5>. Инфракрасная сигнализация;6>. Сетевое оборудование, такое как переключатели;7>. Маршрутизатор;8>. Модификация аккумулятора автомобиля
