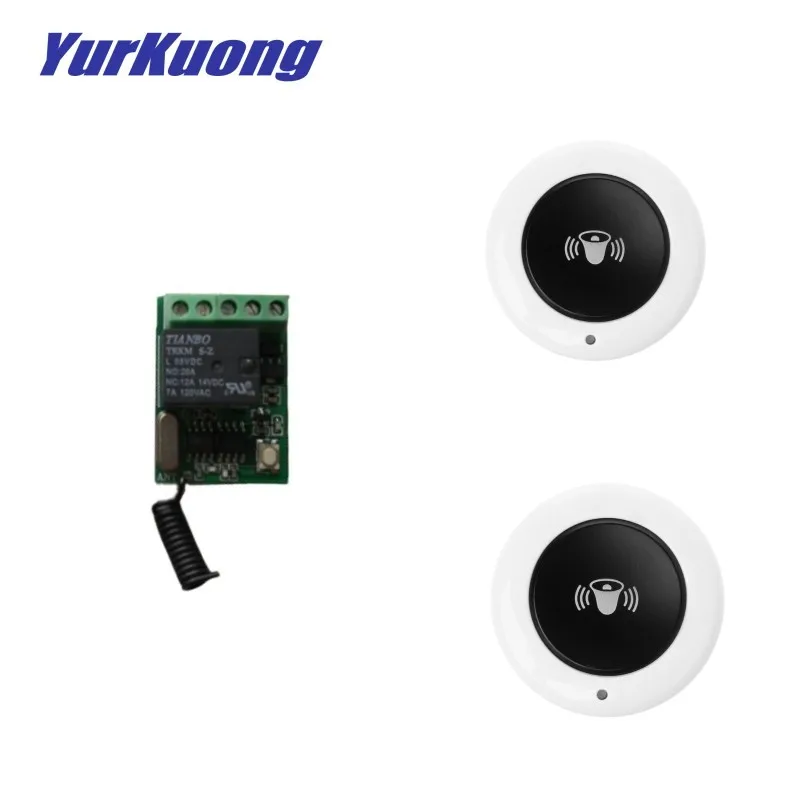

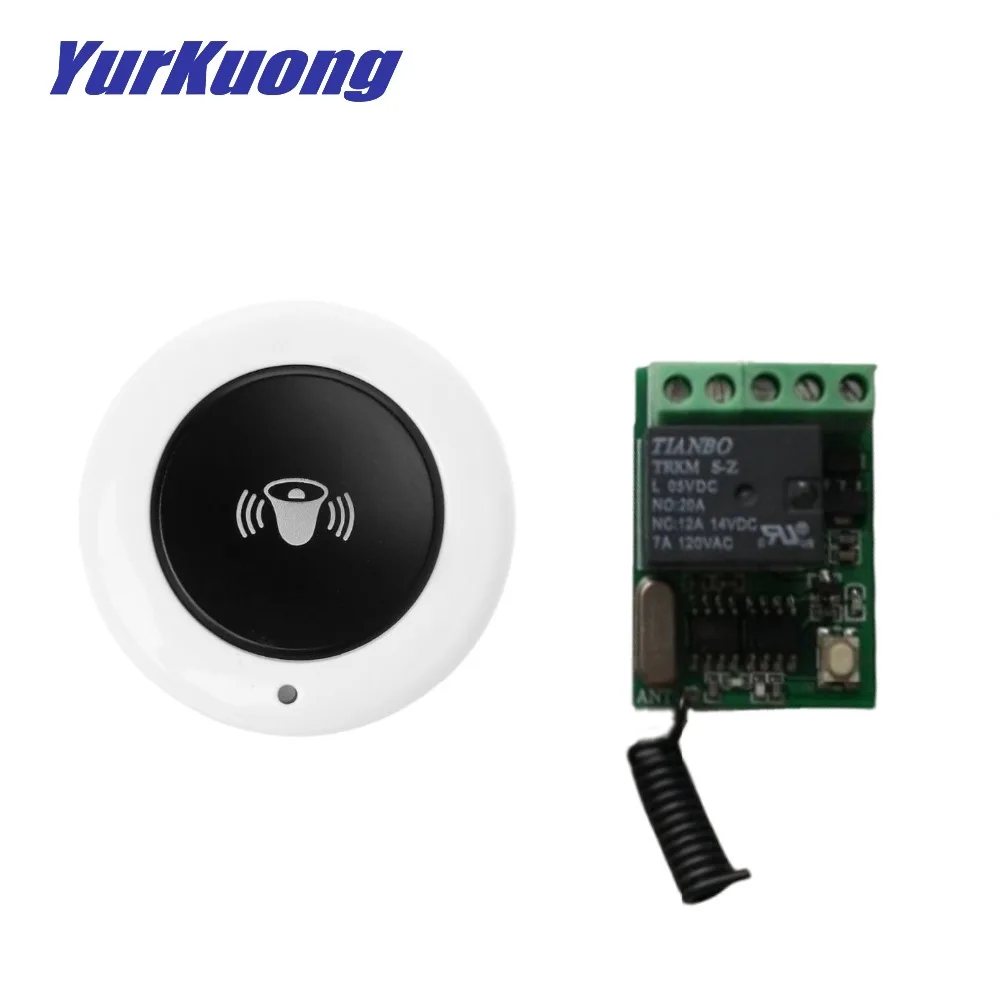

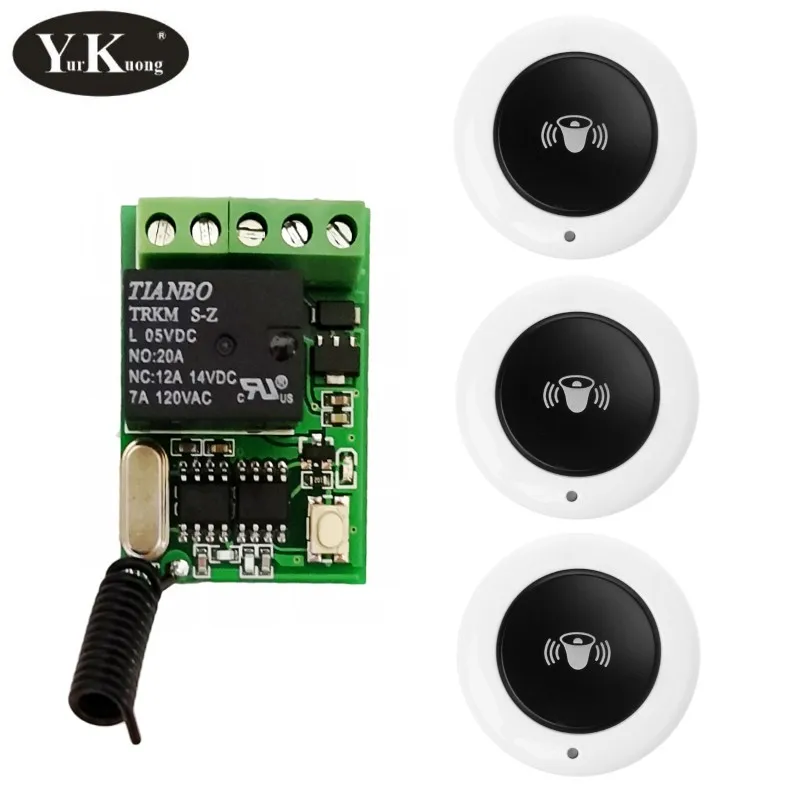

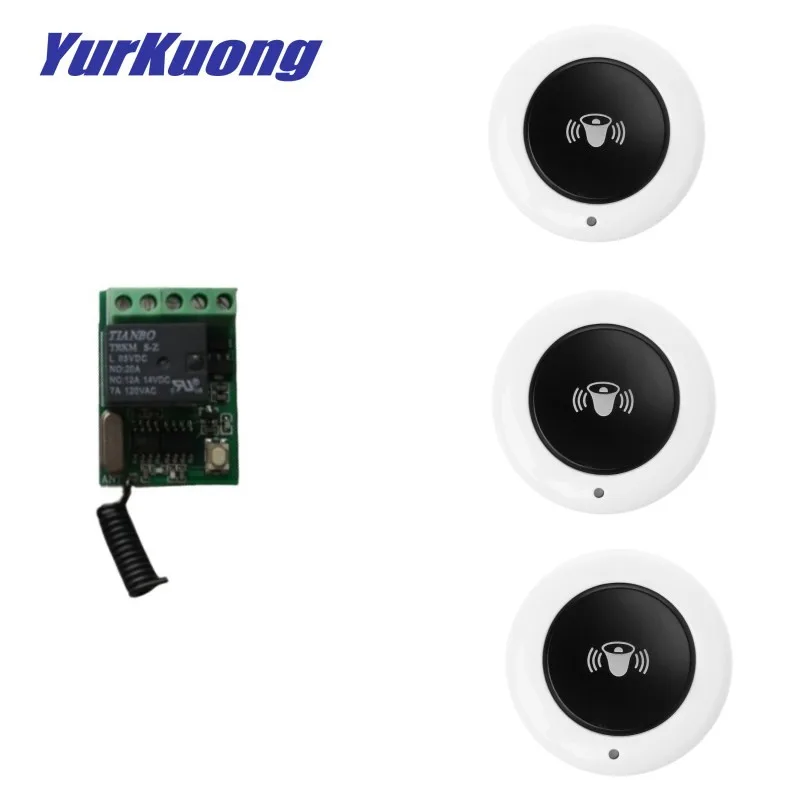

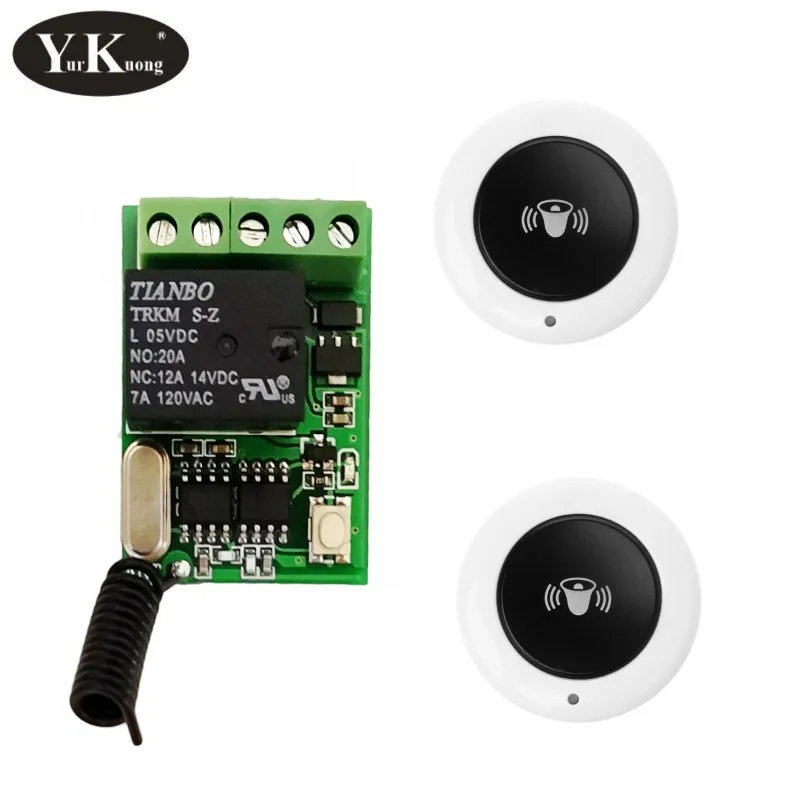

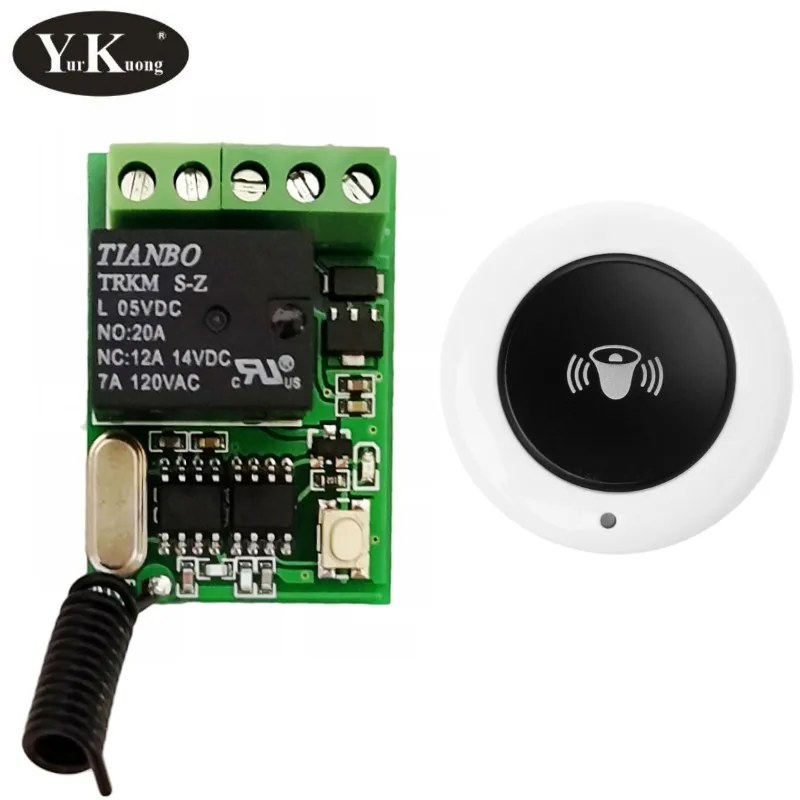

Дверной звонок, дистанционный переключатель, беспроводная система доступа, дверной звонок, дистанционный переключатель, Круглый пульт дистанционного управления, передатчик 315 433

Рабочее напряжение: DC4V-12V

(DC4V 4,2 V 4,5 V 5V 6V 7,4 V 9V 12V) все в порядке

Ток в режиме ожидания: 7-9 мА

Рабочий ток: 70-130 мА

Стандарт реле: 20A (14VDC 12A 120VAC 7A)

Максимальная нагрузка: 10A (имеет лучшую нагрузку менее 7а)

Размер: 34*23*15 мм

Рабочая частота:315 МГц/433,92 МГц опционально

Код обучения: кнопка обучения для добавления передатчика

Режим работы: Мгновенная фиксация переключателя регулируется перемычкой

Мгновенный ----- нажмите и удерживайте --- ВКЛ, отпустите ---- ВЫКЛ

Переключение ------- нажмите один раз ---- вкл. Нажмите еще раз ---- ВЫКЛ

Защелкивающийся ------- Нажмите A ---- ВКЛ, нажмите B-----OFF

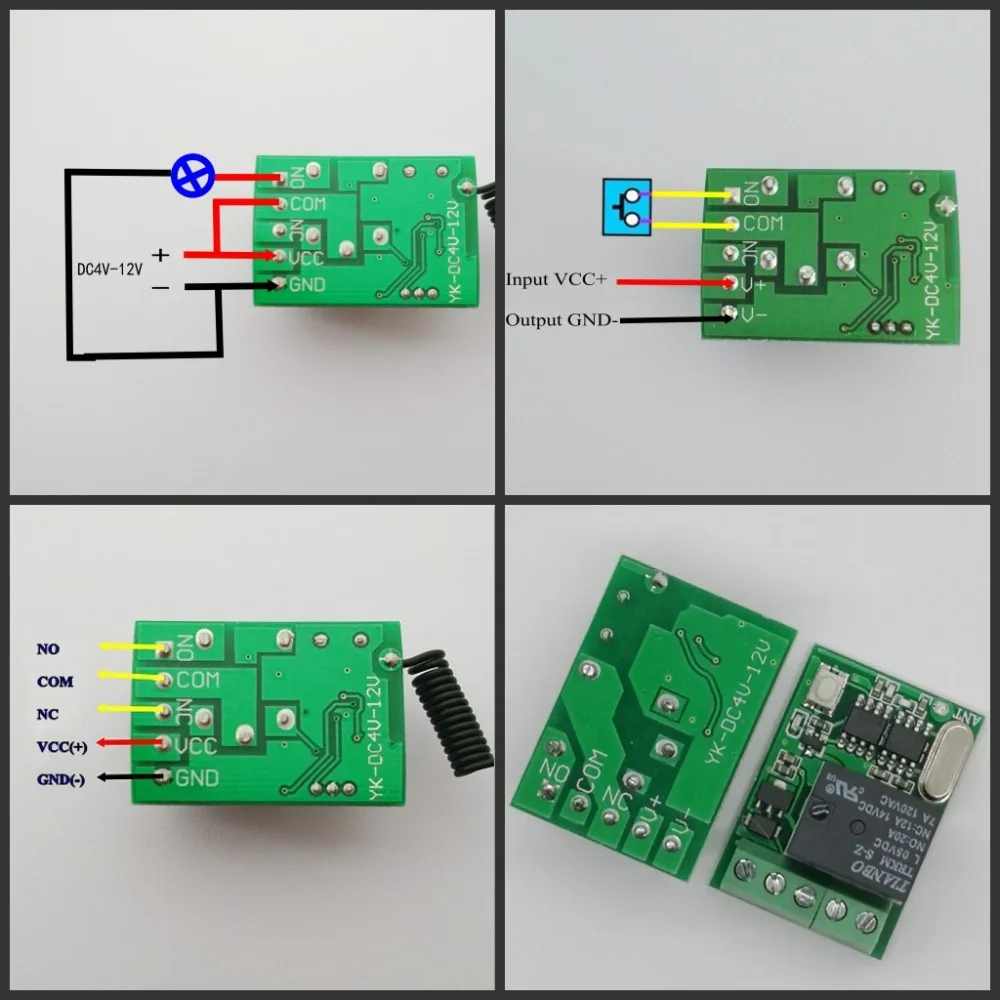

GND ------------------ вход GND-

VCC ------------------ вход VCC +

NC -------------------- нормально закрываются

COM ------------------ общий

Нет ------------------- нормально открытый

Очистка кода

Нажмите кнопку обучения приемника и удерживайте ее около 5s, пока светодиодный индикатор Приемника не выключается, это означает, что код был очищен

Обучающий код

Мгновенный/переключаемый режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите кнопку передатчика, светодиодный индикатор Приемника мигает быстро в течение 2 раз, а затем медленно мигает, это означает, что обучение успешно. Нажмите кнопку обучения снова, чтобы выключить светодиодный индикатор, это означает, что обучение завершено.

Мгновенный режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите кнопку передатчика A, светодиодный индикатор Приемника мигает быстро в течение 2 раз, затем нажмите кнопку B, светодиодный индикатор Приемника мигает быстро в течение 2 раз, И затем светодиодный индикатор Приемника выключается, это означает, что обучение завершено.

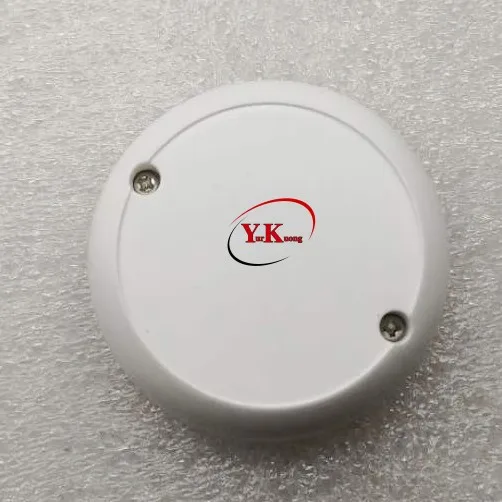

Передатчик

Рабочее напряжение: DC6V (2 шт. CR2016 кнопочный аккумулятор)

Рабочая частота: 315 МГц или 433 МГц

Размеры: внешний Диаметр: 50 мм

Внешний Диаметр кнопки: 30 мм

Код кодирования: EV1527
