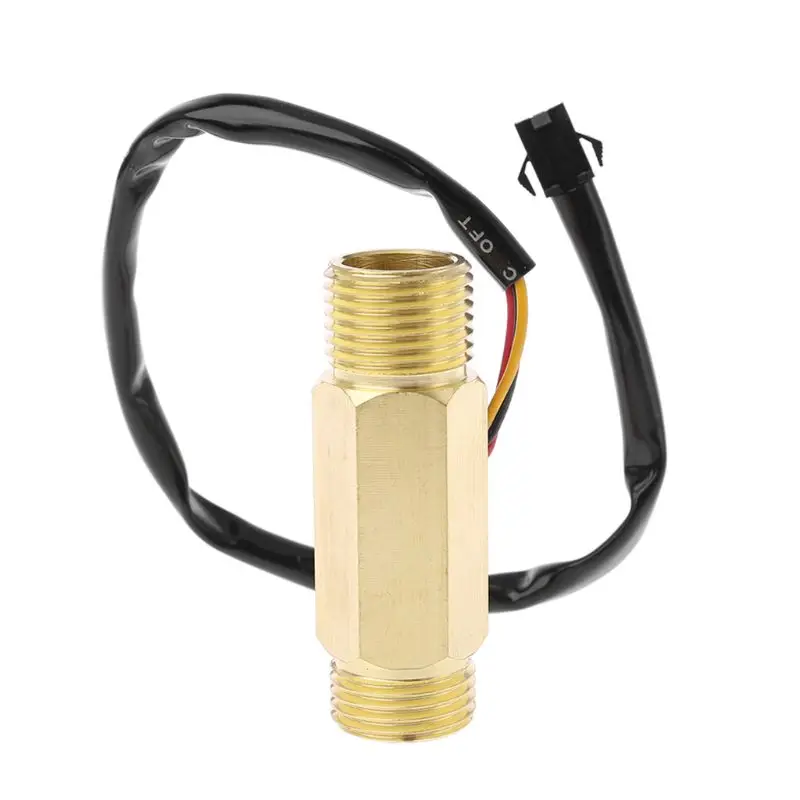

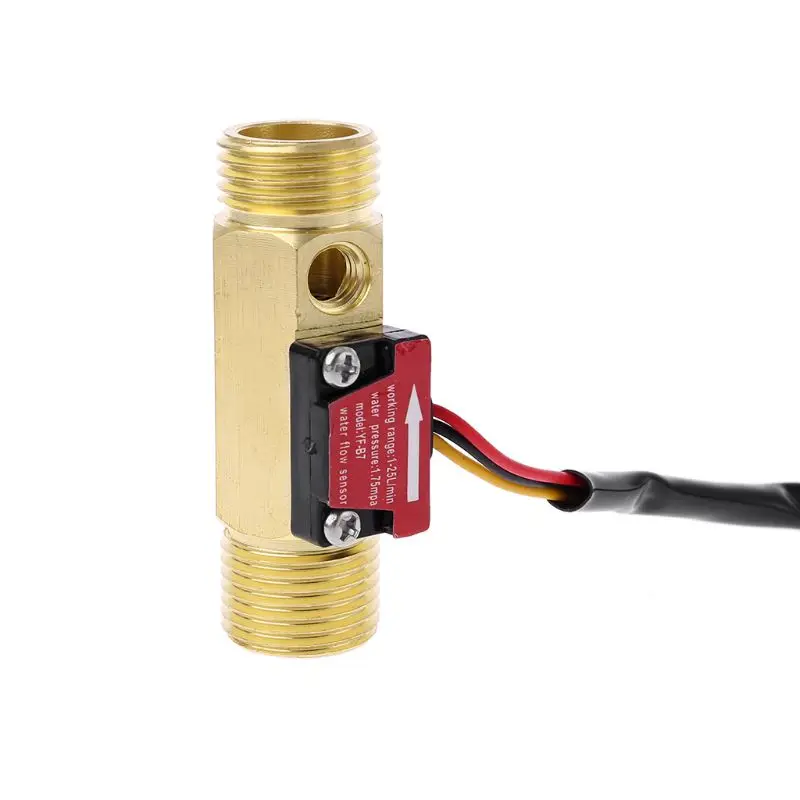

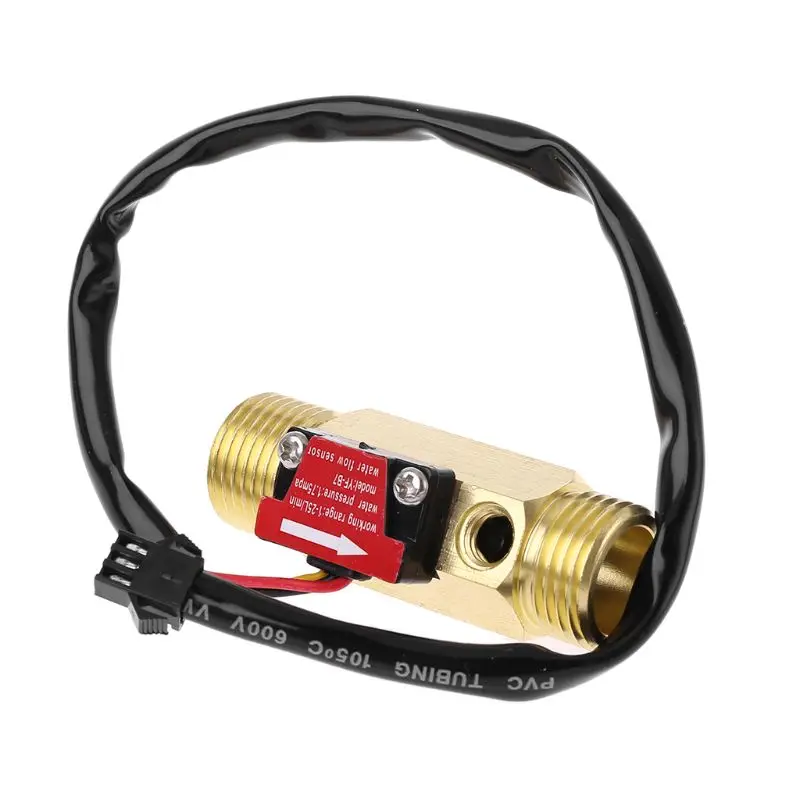

Латунный измеритель скорости потока NTC, G12 дюйма, датчик температуры воды

Описание товара:

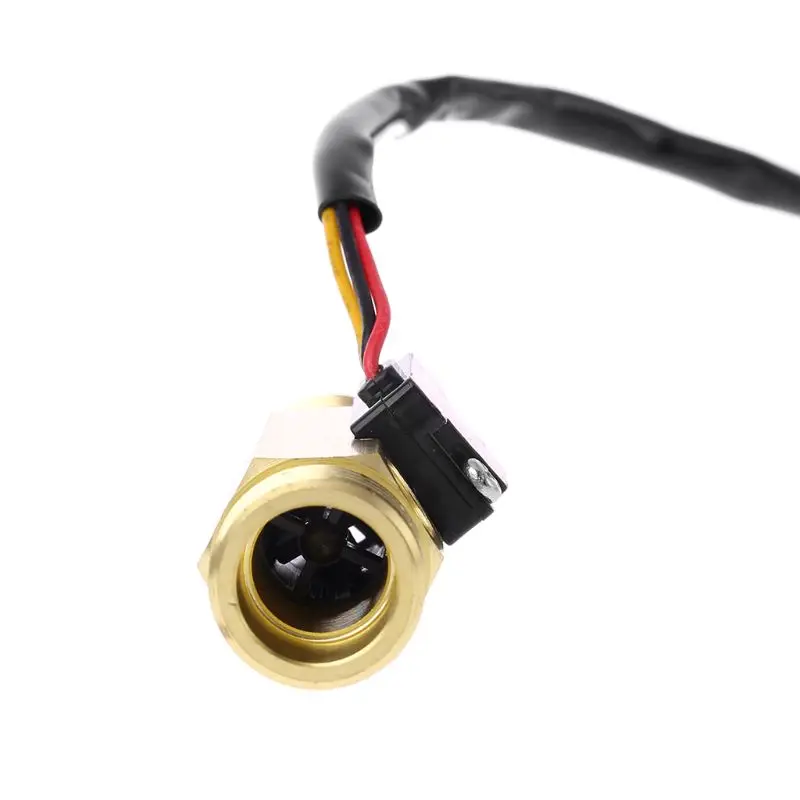

Датчик расхода воды включает Корпус Корпуса из пластика/латуни, ротор воды и датчик эффекта холла, печатную плату электроники.

Рабочие характеристики: Когда вода проходит через ротор, то ротор свернут.

Его скорость меняется с разной скоростью потока. Затем Магнитный ротор реагирует на датчик холла, датчик эффекта Холла выводит соответствующий импульсный сигнал.

Датчик потока подходит для обнаружения потока в диспенсере воды или кофемашине .....

100% новый и высокое качество

Спецификация:

Материал: латунь

Тип: расходомер Холла

Монтажное положение: горизонтальное и вертикальное

Применение: водонагреватель, Бройлер и тепловой насос. ... И т. Д.

Номинальное напряжение: 5 В постоянного тока

Сопротивление давлению: ≥ 1,75 МПа

Диапазон рабочего напряжения: 5-15 В постоянного тока

Сопротивление изоляции: >100MΩ

Импульсный поток: (11 * Q) Q = L/Min ± 3%

Коэффициент выходного импульса: 50% ± 10%

Точность: (1 ~ 25 л \ миндальный ± 3%

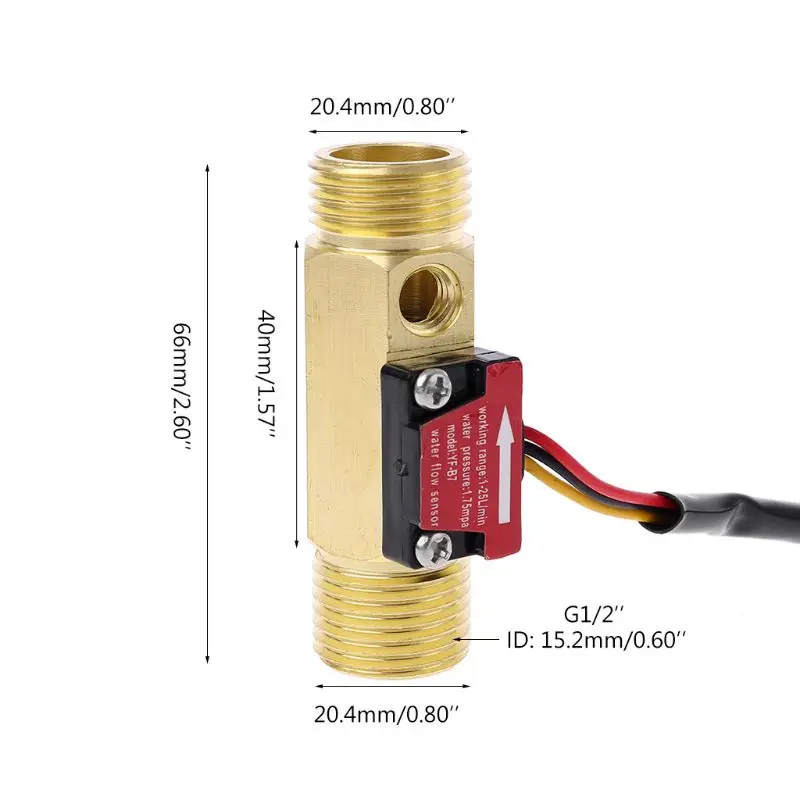

Размер: G 1/2"

Количество: 1 шт.

Технические данные датчика потока

(1) Расход: 1 ~ 25 л/мин

(2) Пульс потока: F = 11 * Q ± 5% , Q = L/min

(3) Рабочее напряжение: DC3V ~ 24V

(4) Рабочий ток: 15 мА

(5) Давление: макс. 1,5 МПа

(6) Рабочая температура: -40 °C ~ + 80 °C,

(7) минимальное сопротивление изоляции: 100 м Ом

(8) выходной импульсный Рабочий цикл: 50% +/- 10%

(9) Максимальное выходное импульсное напряжение: >DC4.7V (входное напряжение DC5V)

(10) минимальное выходное импульсное напряжение:

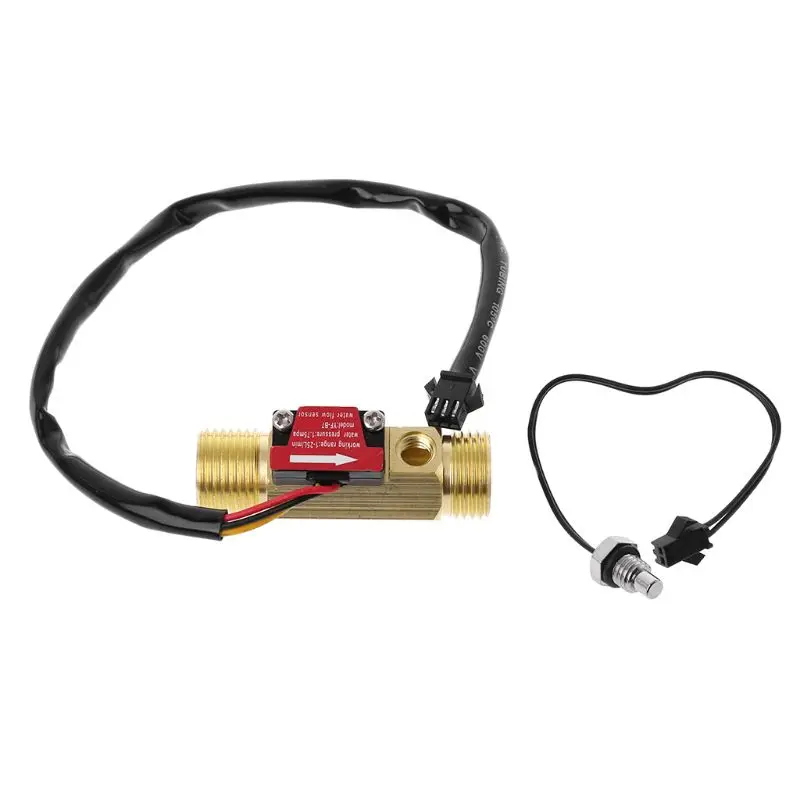

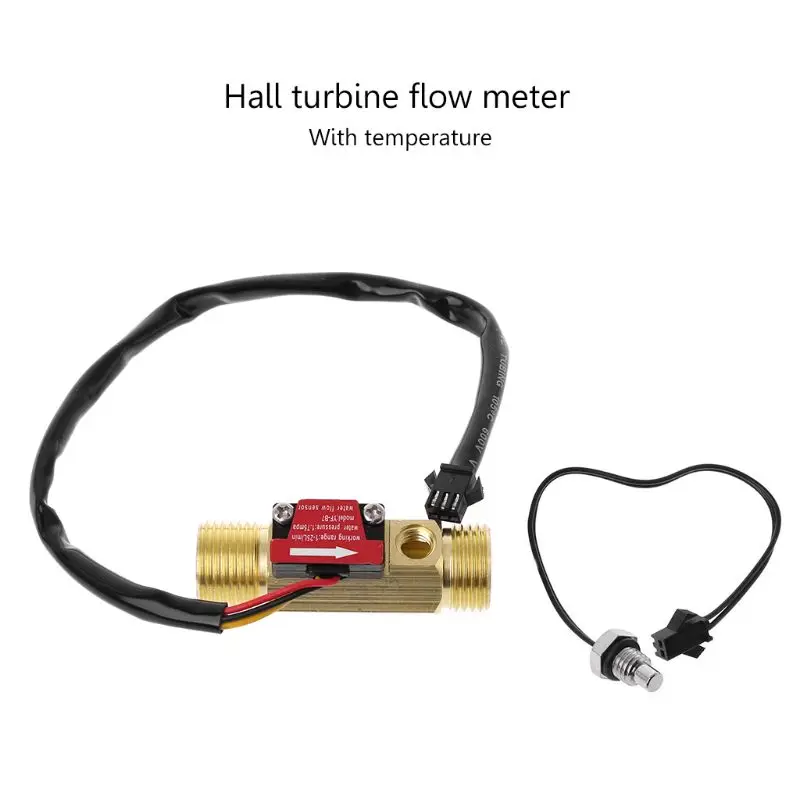

(11) Датчик: Датчик Холла, цифровой выход и датчик температуры

(12) проводное соединение:

Терминал 1 (красный) : Vdd "+"

Терминал 2 (черный) Vout " - "

Терминал 3 (желтый) Gnd: выход

Терминал 4 датчик температуры

Терминал 5 темп. Сенсор

(13) Разъем: корпус XH2.5-3P

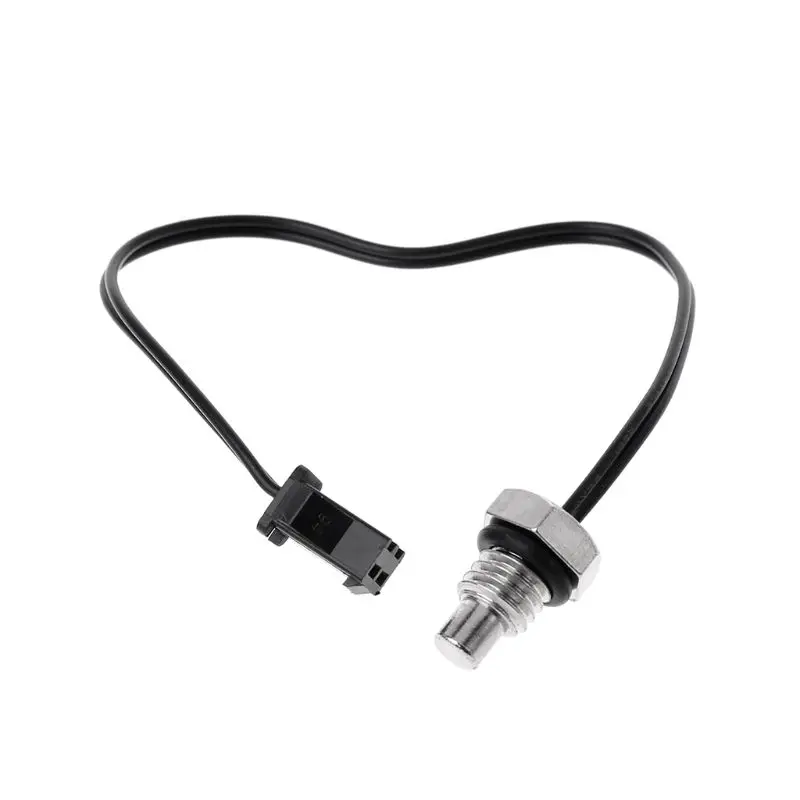

Таблица сопротивления и температуры

Сопротивление 50k Ом при 25deg. C

B значение 3950K на 25/50 градусов. C

Температура. Диапазон:-40-+ 150 ℃

Примечание:

1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

2. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 х расходомер Холла
