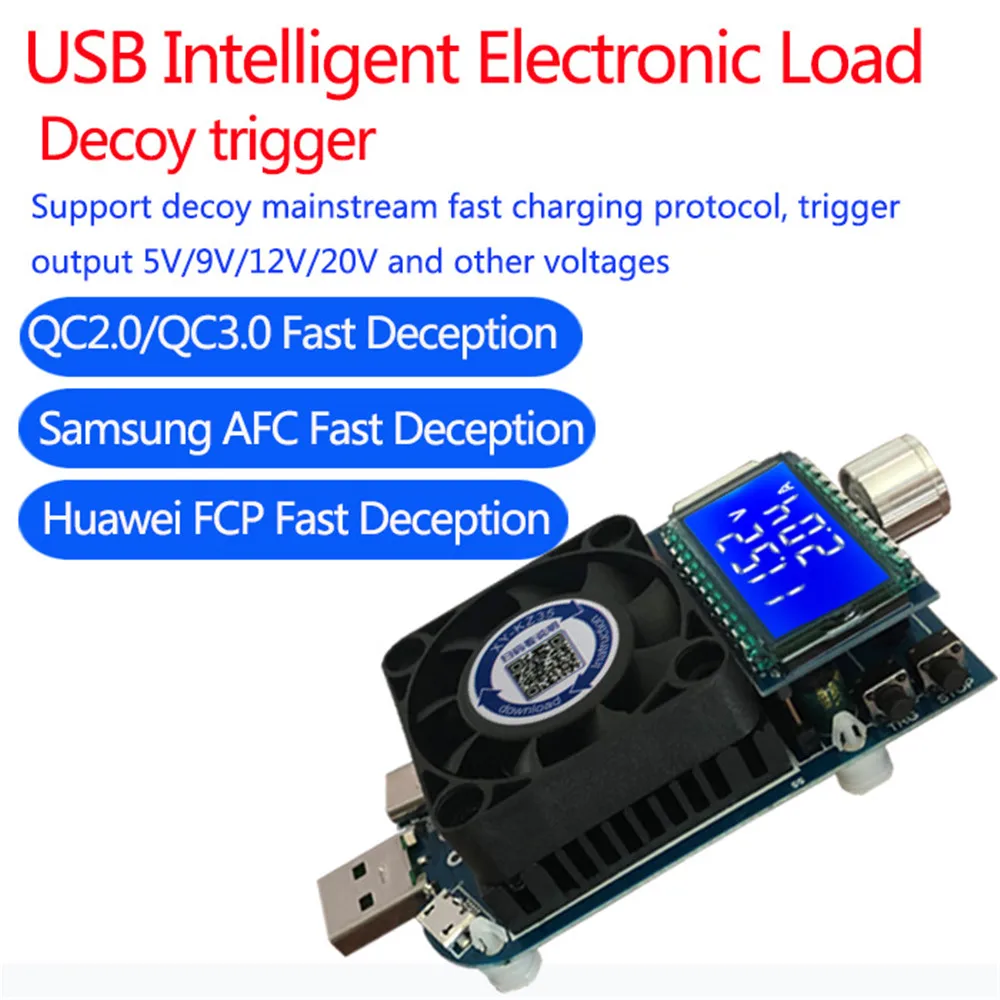

Модель продукта
KZ25
KZ35
Номинальное рабочее напряжение
DC4.0-25.0V (защита от обратного раствора)
Максимальная мощность разряда
25 Вт
35 Вт
Номинальный рабочий ток
0,03-а (Настройка А при запуске вентилятора)
0,03-а (Настройка А при запуске вентилятора)
Скорость вентилятора
Умный масляный подшипник
Вентилятор контроля температуры 5800 ± 10% об/мин
Гидравлический подшипник
Вентилятор контроля температуры. 8000 ± 10% об/мин
Режим триггера быстрой зарядки
QC2.0 5 В, 9 В, 12 В, 20 в, QC3.0,AFC9V ,FCP
Точность постоянного тока
±(1% + 3 цифры)
Точность напряжения
±(0.5% + 3 цифры)
Метод отправки тепла
Умный вентилятор с контролем температуры + полностью алюминиевый вентилятор
Рабочая температура
-20 ℃-40 ℃
Порт расширения
Порт Micro USB, порт Type-C
Защита от перенапряжения (OVP)
По умолчанию 25,2 в (можно настроить самостоятельно)
Защита от перегрузки по току (OCP)
По умолчанию 4,10 А (можно настроить самостоятельно)
По умолчанию 5,10 А (можно настроить самостоятельно)
Защита от перегрузки (OPP)
По умолчанию 25,5 Вт (можно настроить самостоятельно)
По умолчанию 35,5 Вт (можно настроить самостоятельно)
Защита от пониженного напряжения (LVP)
По умолчанию 4,0 в (можно настроить самостоятельно)
Защита от перегрева (OTP)
По умолчанию 80 ℃ вокруг (не установлен)
Вес изделия
Около 66 г
Размер изделия
101*45*26 мм
Применение

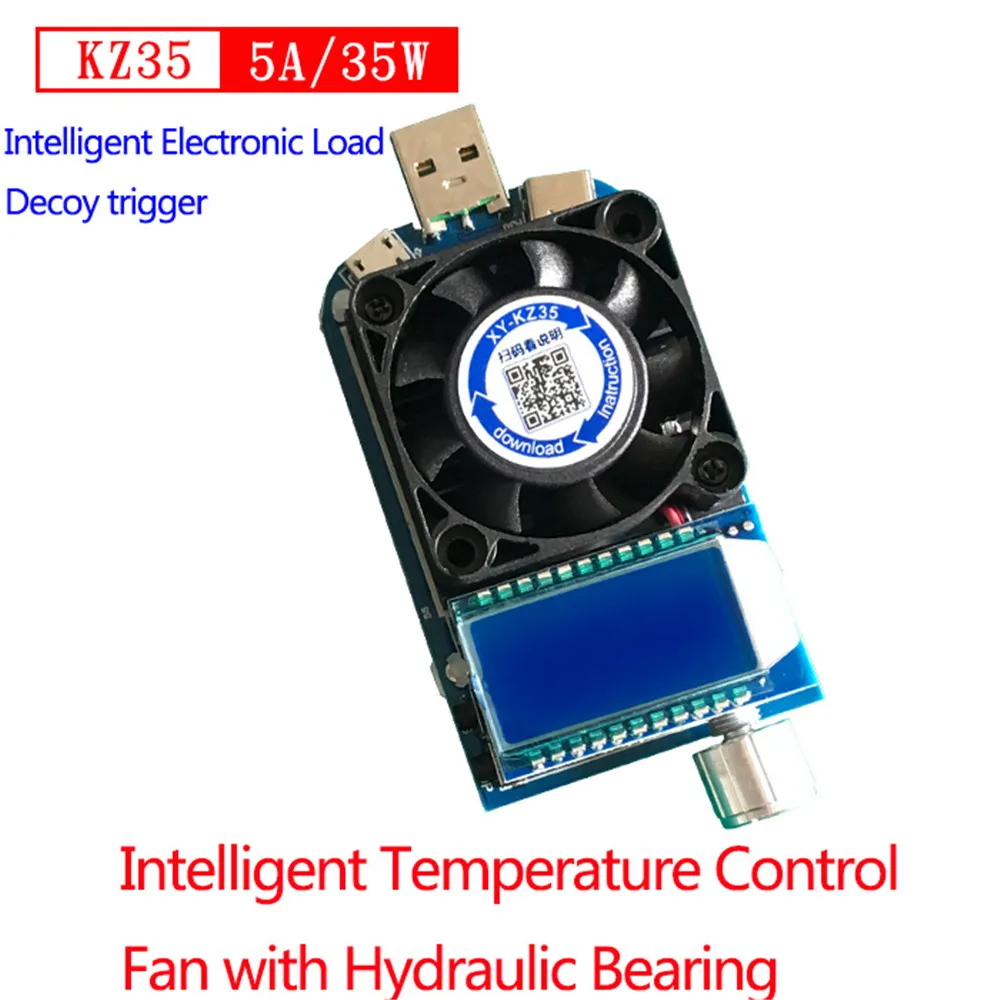

Рекомендуемый выбор заводской партии для старения KZ35

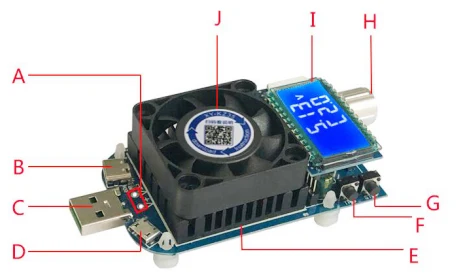

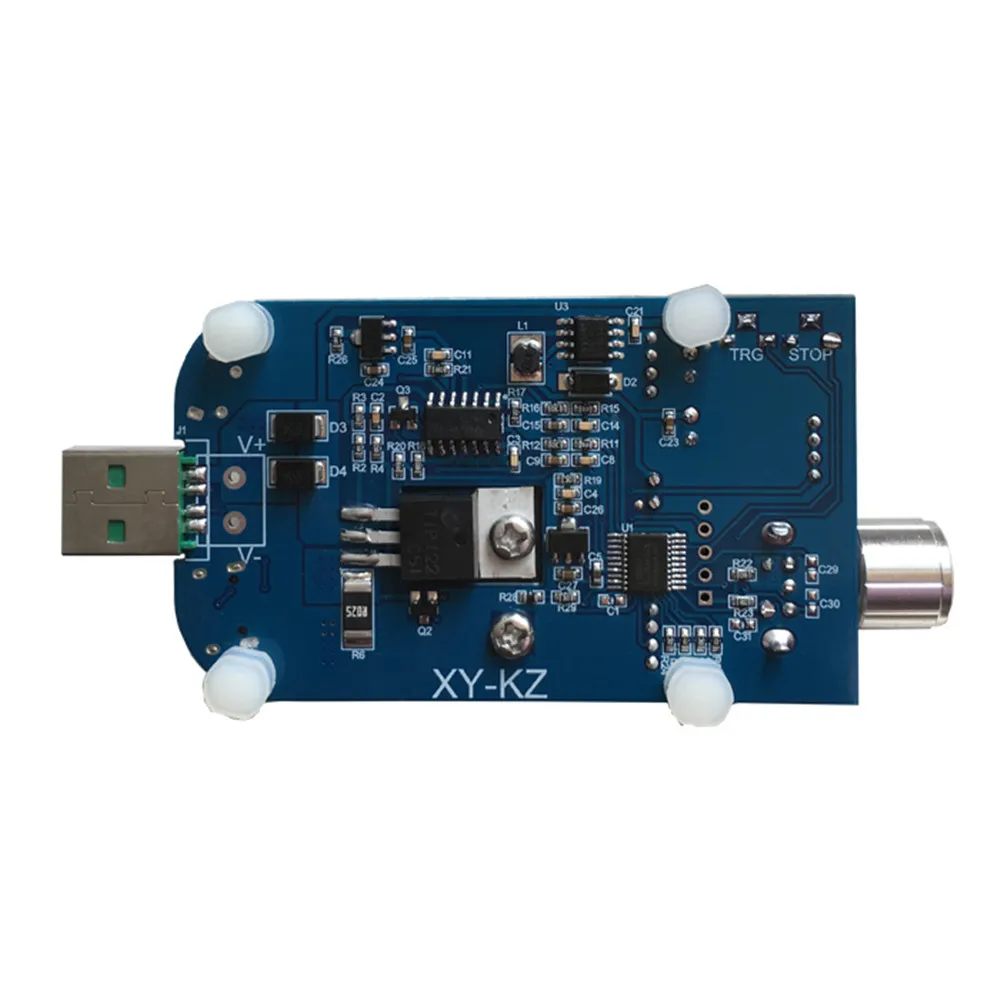

Организация продукции:

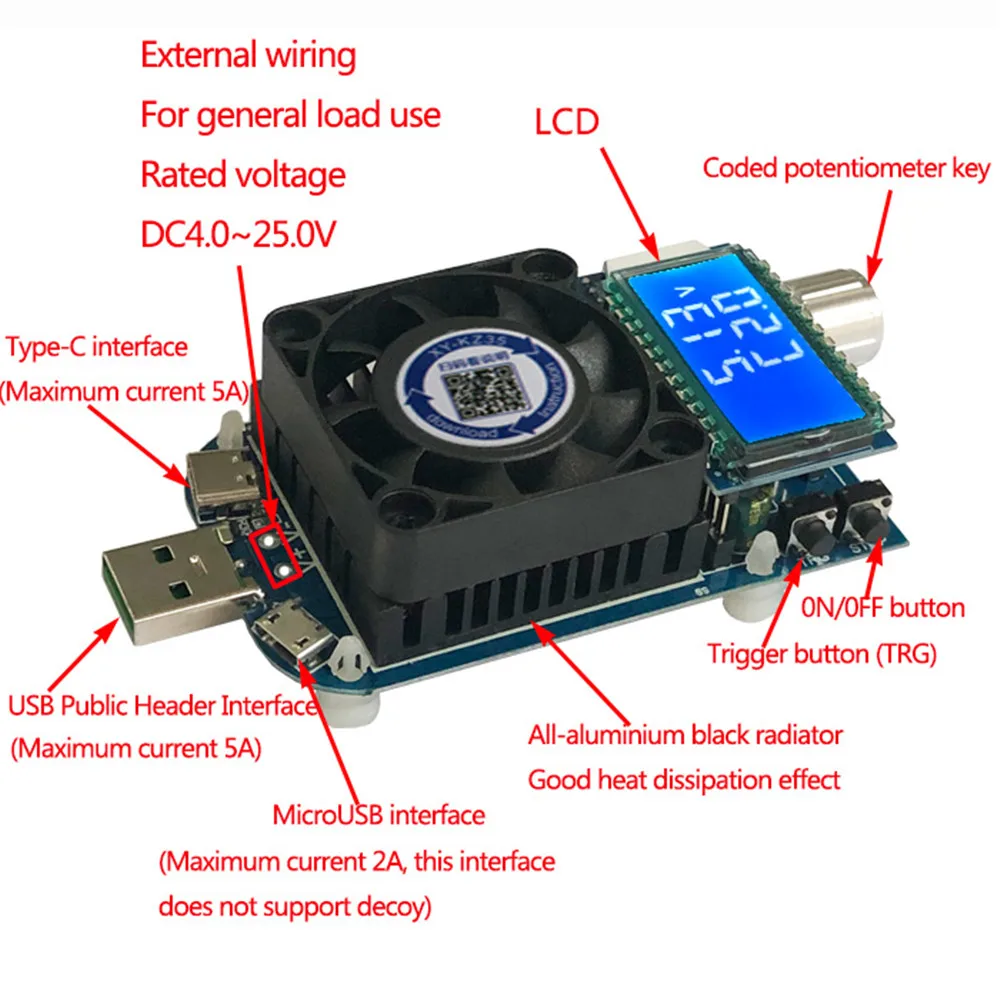

А. Внешний проводной порт, используется для self-сварочные терминалы
Б. Порт Type-c: максимальный ток 5 А, может инициировать быструю зарядку (Этот продукт не поддерживает триггер PD)
C. Порт USB «папа»: максимальный ток 5 А, может инициировать быструю зарядку
Д. Порт Micro USB: максимальный ток 2 А, не может инициировать быструю зарядку
Е. Полностью алюминиевый черный радиатор и интеллектуальный вентилятор с контролем температуры

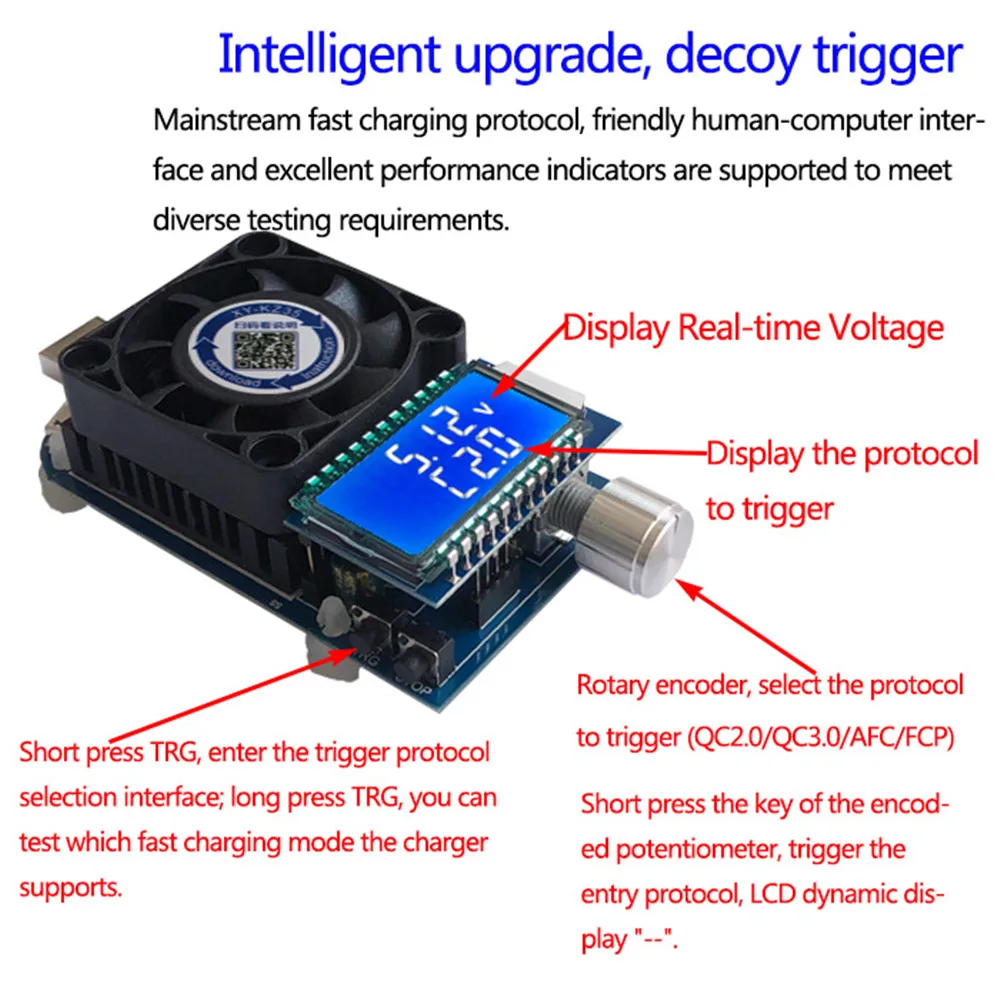

Ф. Кнопка триггера (TRG) (короткое нажатие клавиши enter, интерфейс выбора режима триггера, долгое нажатие может проверить поддержку зарядного устройства, чтобы режим быстрой зарядки)
Г. Кнопка ВКЛ/ВЫКЛ (короткое нажатие вкл/выкл нагрузки, долгое нажатие Блокировка тока нагрузки, предотвращение неправильной работы)
H. Кодирующий потенциометр клавиш (два способа работы, длительное и короткое нажатие, разные функции в разном режиме)
И. ЖК-дисплей
J. Спецификация QR-код, код развертки можно просмотреть последние инструкции
Описание функции
Характеристики нагрузки:
1. Ток A, напряжение в, мощность W, емкость Ah и время разряда могут отображаться;
2. Имеет механизм звуковой защиты;
3. Автоматическая статистика разряда и времени разряда;
4. Установите максимальную емкость разряда (OAH) и максимальное время разряда (OHP);(для проведения тестирования на старение без присмотра)
5. Интеллектуальный вентилятор с регулируемой температурой, когда мощность больше 10 Вт или температура больше 40 ℃, вентилятор запускается автоматически;
6. С поворотным потенциометром с кодировкой ток можно точно настроить на точный 0,01 А, ток можно блокировать, чтобы предотвратить неправильную работу;
7. Вы можете установить нагрузку вручную или автоматически вернуться к нормальной работе после отключения механизма защиты (REC)
8. Функция Группы данных: вы можете выбрать, следует ли добавить значение емкости и время работы на предыдущем этапе;
Детали функции нагрузки
Первый, идеальный механизм защиты
1. Напряжение нагрузки имеет защиту от обратного хода, обратное соединение не горит;
2. Защита от перенапряжения OVP (по умолчанию 25,2 в, можно настроить самостоятельно, после защиты от перенапряжения мигающий ЖК-интерфейс отображает OVP);
3. Защита от перегрузки по току OCP (по умолчанию 4,10 а/5,10 А, можно настроить самостоятельно, после защиты от перегрузки мигает ЖК-дисплей OCP);
4. Защита от превышения мощности OPP (по умолчанию 25,5 Вт/35,5 Вт, можно настроить самостоятельно, после защиты мощности мигает ЖК-дисплей OPP);
5. Защита от перегрева OTP (после того, как температура нагрузки превышает 80 ℃, защита от перегрева, отображение жидкокристаллического мерцания OTP);
6. Защита от пониженного напряжения LVP (по умолчанию 4,0 в, можно установить самостоятельно, после защиты от пониженного напряжения мигает ЖК-дисплей LVP,В таких приложениях, как тестирование разряда батареи, настройка подходящего LVP может эффективно предотвратить переход батареи к разрядке, чтобы не повредить аккумулятор).
Во-вторых, электронная нагрузка на Начальное состояние мощности:
Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и выступает в качестве начального состояния следующего включения питания;
В-третьих, статистика разряда и времени разряда:
1. Статистика разрядной емкости: начиная со статистики открытой нагрузки до следующего отключения нагрузки, предполагаемого завершения процесса разрядки, Статистический конец;
2. Статистика времени разряда: начиная со статистики открытой нагрузки, до следующего отключения нагрузки, предполагаемого завершения процесса разрядки, Статистический конец;
Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):
1. Установка максимальной емкости (OAH): когда функция OAH включена, когда емкость сброс нагрузки выше установленной максимальной емкости, Электронная нагрузка автоматически останавливается и мигает для отображения «OAH», И при снятии сигнала тревоги OAH статистика емкости автоматически очищается;
2. Установите максимальное время разряда (OHP): когда функция OHP запущена, когда время работы нагрузки больше установленного максимального времени разряда, электронная нагрузка автоматически останавливается и мигает для отображения «OHP», а при снятии сигнала OHP статистика времени автоматически очищается;
Примечание: когда функции OAP и OHP не включены, Электронная нагрузка будет записывать емкость разряда и время разряда, когда функции OAH и OHP включены, электронная нагрузка перестает работать после заданного значения; При включении функции OHP, Время работы электронной нагрузки-это обратный отсчет;
Функции OAP и OHP могут быть хорошей реализацией тестирования на старение без присмотра.
В. Характеристики набора данных:
Разделены на «DAT0», «DAT1»
DAT0: мигание показывает только значение емкости и время работы предыдущего этапа и не добавляется к следующему этапу;
DAT1: мигание показывает значение емкости и время работы предыдущего этапа и автоматически накапливается до следующего этапа;
Vi. Установите нагрузку на ручное или автоматическое возвращение к нормальной работе после отключения механизма защиты (функция REC)
Установка REC:ON состояние, нагрузка автоматически возвращается к нормальной работе после контактного механизма защиты, и REC:OFF состояние, нагрузку необходимо вручную вернуть к нормальной работе после отключения механизма защиты.
Семь. Установите включение, автоматически ли запускается функция быстрой зарядки (автоматическая функция)
Установка Авто: вкл., включение автоматического триггера быстрой зарядки, подходит для пакетного тестирования старения зарядного устройства; Авто: Выкл., включение питания не запускает быструю зарядку.
Описание работы интерфейса функции нагрузки:
Во-первых, инструкции по эксплуатации операционного интерфейса:
1. Электронная нагрузка включается, а затем входит в рабочий интерфейс, который используется для включения или выключения электронной нагрузки коротким нажатием кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в реальном времени путем вращения потенциометра кодировщика;

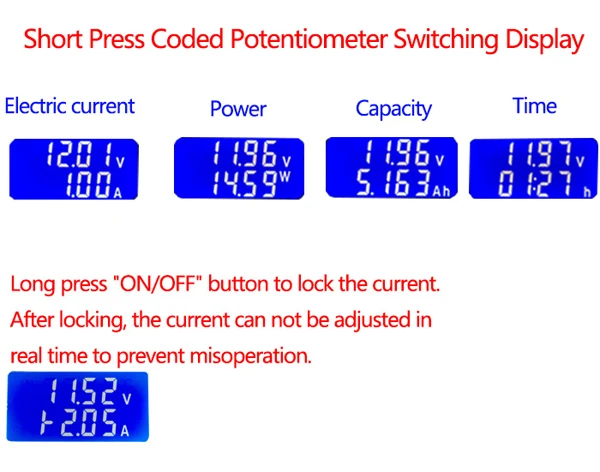

2. Кратковременно нажмите кнопку кодирующий потенциометр, чтобы переключить содержимое дисплея нисходящего канала (ток/мощность/Емкость/время);
3. В любом интерфейсе отображения вращающийся на кодирующий потенциометр автоматически переключается на текущий интерфейс отображения;
4. ВТекущий интерфейс дисплея, Долгое нажатие кнопки «Вкл/Выкл» используется для включения или выключения функции блокировки данных, если функция блокировки данных включена, символ блокировки»|-"Будет отображаться перед током, в это время нельзя регулировать ток нагрузки в режиме реального времени, поворачивая на кодирующий потенциометр, чтобы предотвратить неправильную работу;
5. В интерфейсе емкости/времени нажмите и удерживайте кнопку «Вкл/Выкл», чтобы опустить соответствующие данные о емкости/времени.
Во-вторых, инструкции по эксплуатации интерфейса настройки:

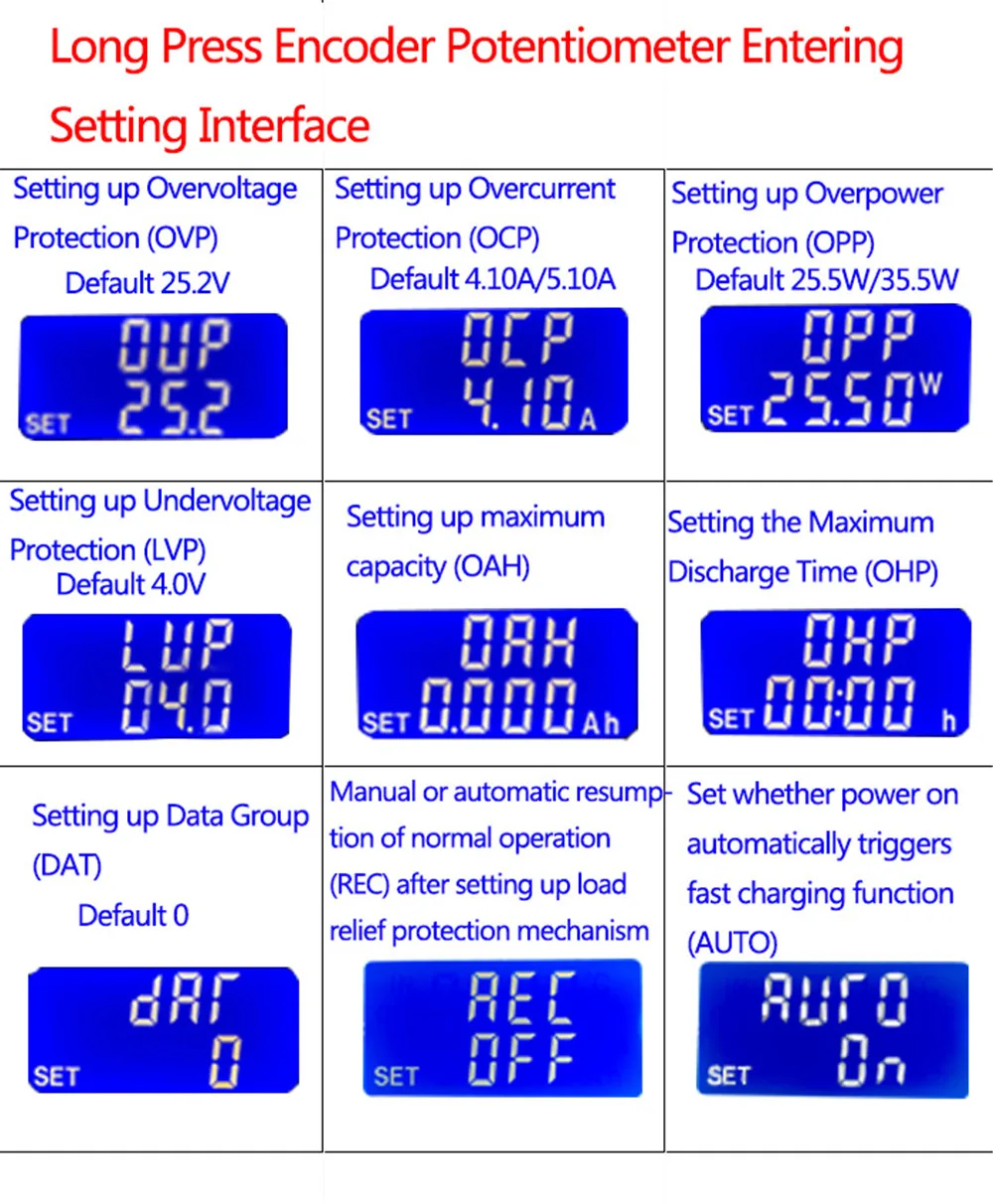

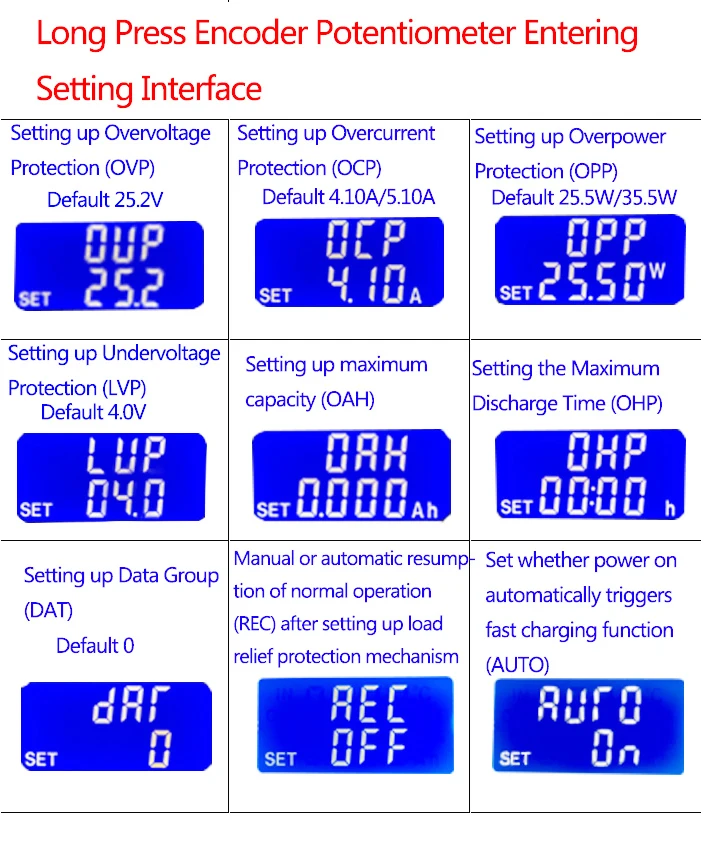

1. В рабочем интерфейсе Длительное нажатие кодирующий потенциометр входит в интерфейс настройки;
2. Вращая потенциометр кодировщика, отрегулируйте размер параметров, увеличьте по часовой стрелке и Уменьшите против часовой стрелки; Переключите параметры, которые необходимо изменить, коротким нажатием поворотного кодировщика;
3. В интерфейсе максимальной емкости (OAH)/максимального времени разряда (OHP) Короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, если она закрыта, дисплей «----»;
4. В интерфейсе максимальной емкости (OAH) Удерживайте и удерживайте кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (99,99 Ач/999,9 Ач/9999 Ач/Ач);
5. Настройки параметров завершены, долгое нажатие потенциометра кодировщика, выход из интерфейса настройки, установка параметров автоматически сохраняется;
Функция триггера/трюка

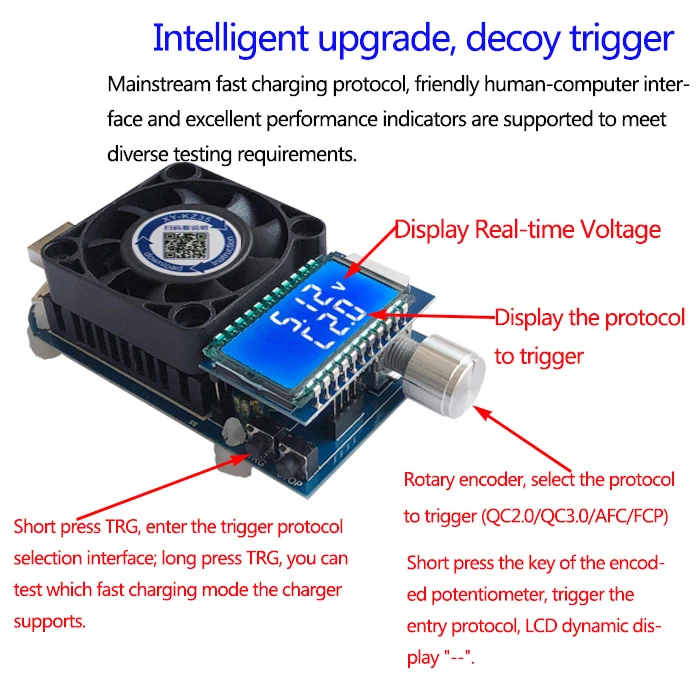

1. Функция запуска:
Зарядное устройство может быть QC2.0, QC3.0, Samsung AFC 9V, Huawei FCP, различные режимы быстрой зарядки для приманки триггера.
2.Быстрая зарядка поддерживает функцию автоматического обнаружения:
Длительное нажатие кнопки триггера может определить поддержку зарядного устройства для режима быстрой зарядки.
3.Функция быстрой зарядки с автоматическим включением:
Автоматический триггер быстрой зарядки при включении питания (в автоматическом режиме: В включенном состоянии), подходит для партийного тестирования старого зарядного устройства при использовании.
Во-первых, описание функции триггера/приманки:
Функция триггера/приманки заключается в способности отправлять сигнал на D + D-побудить зарядное устройство к быстрой зарядке, и нагрузка автоматически выключается после входа в этот режим. Триггер/возврат в состояние переключателя до нагрузки по завершении триггера. (за исключением автоматического обнаружения, другие режимы отправляют только инструкции по Триггеру и не определяют, срабатывает ли успех)
Во-вторых, описание работы интерфейса функции триггера/приманки:
1. Сначала определите, какую быструю зарядку поддерживает зарядное устройство;
Если вы не уверены, вы можете определить поддержку зарядного устройства для режима быстрой зарядки, нажав кнопку триггера TRG.

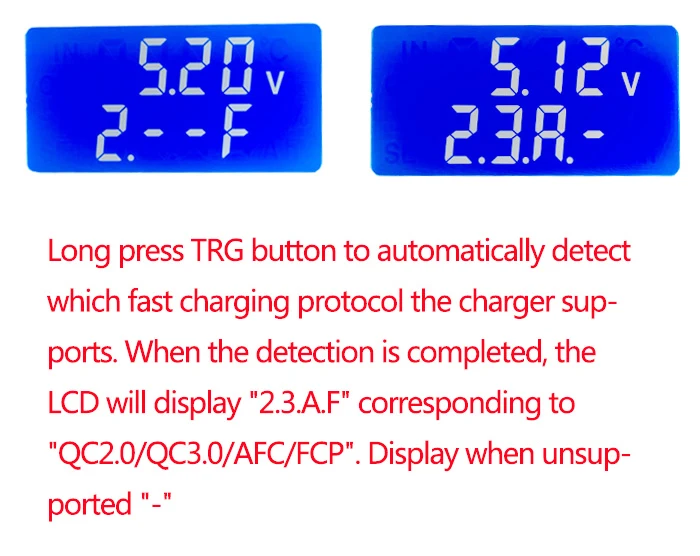

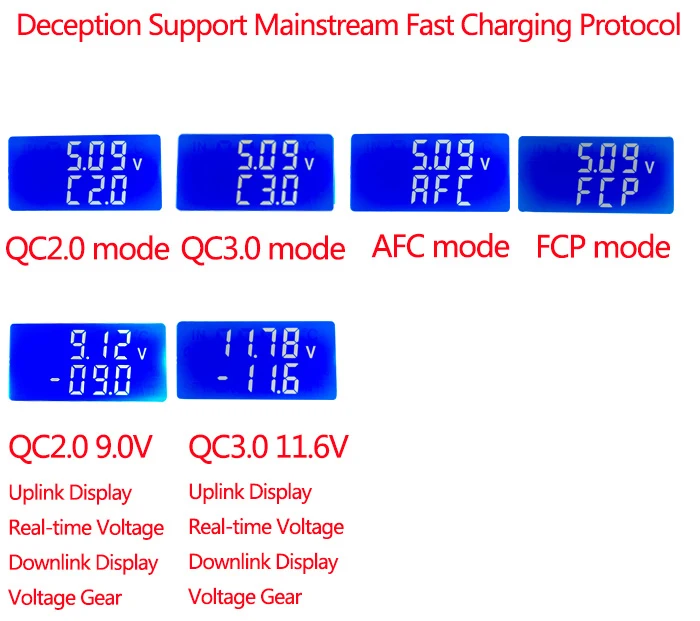

После длительного нажатия кнопки триггера нисходящий канал жидкокристаллического потока динамически мигает для отображения «2.» 3. «A. «F», в процессе мигания используется соответствующее Обнаружение протокола быстрой зарядки QC2.0,Q C3.0,AFC,FCP, после завершения обнаружения зарядное устройство поддерживает протокол 2,3. A.F 'на нижней ссылке ЖК-дисплея, которая поддерживает соответствующий дисплей; Короткое нажатие кнопки кодирующий потенциометр назад к интерфейсу загрузки; 2. После определения протокола быстрой зарядки, поддерживаемого зарядным устройством, кратковременно нажмите кнопку триггера TRG, войдите в интерфейс выбора протокола триггера (если вы не хотите запускать быструю зарядку, Вы можете коротко нажать кнопку триггера и вернуться к интерфейсу загрузки), вращая кодирующий потенциометр, выберите срабатывающий протокол (QC2.0,QC3.0,AFC,FCP), после выбора короткого нажатия кодирующий потенциометр Кнопка потенциометра Войдите в триггер протокола, жидкий кристалл динамически отобразит «----», после завершения триггера, Соответствующее напряжение дисплея будет следующим:
Режим QC2.0:
Нижняя линия ЖК-дисплея покажет «-05,0», который можно выбрать, поворачивая кодирующий потенциометр до «-09,0», «-12,0», «-20,0», представляя 5,0 в, 9,0 в, 12,0 в, 20,0 в протокола QC2.0, восходящий ЖК-дисплей будет отображать напряжение в реальном времени, выберите файл напряжения для срабатывания, а затем короткое нажатие кнопки поворотного энкодера, Вернуться к интерфейсу загрузки;
Режим QC3.0:
Понижающий ЖК-дисплей покажет «-05,0», можно поворачивать на кодирующий потенциометр для увеличения или уменьшения на 0,2 в, ЖК-канал связи будет отображать напряжение в реальном времени, выберите файл напряжения, который срабатывает после короткого нажатия кнопки поворотного энкодера, вернитесь к интерфейсу нагрузки;
Режим AFC/FCP:
По завершении триггера он автоматически вернется к интерфейсу загрузки;
Вопрос и ответ
В: мой Номинальный максимальный заряд поддерживает QC2.0 12V2A как проверить, поддерживается ли зарядное устройство?
О: вставьте нагрузку, коротко нажмите кнопку триггера TRG, войдите в интерфейс выбора протокола быстрой зарядки, в режиме QC2.0, короткое нажатие кодирующий потенциометр, жидкий кристалл будет динамически отображать «----», Активирует режим быстрой зарядки QC2.0, ЖК-дисплей downlink '-5,0', Вращая кодирующий потенциометр, выберите файл '-12,0', ЖК-восходящий канал покажет фактическое напряжение, посмотрите, если фактическое напряжение составляет около 12,0 в, а затем Коротко нажмите кодирующий потенциометр Кнопка потенциометра, вернуться к интерфейсу загрузки; Откройте нагрузку, медленно Настройте ток на 2 А, Посмотрите, имеет ли напряжение значительное падение (> 0,5 В), затем дайте нагрузке работать в течение определенного периода времени и измерьте нагрев зарядной головки. Если нагрузка перезагружается или напряжение значительно падает и зарядная головка резко нагревается, это означает, что нагрузка на зарядную головку недостаточна и должна использоваться в меньшем количестве.
В: поддерживается ли мое зарядное устройство PD2.0?
О: нагрузка может возрасти зарядного устройства PD, но соблазнение PD невозможно. Двухголовая линия type-c соединяет зарядное устройство PD и нагрузку, а зарядное устройство PD по умолчанию выводит 5 В. Если зарядное устройство PD поддерживает QC2.0 одновременно, старение высокого давления может быть достигнуто путем привлечения QC2.0.
В: Я хочу освободить быструю зарядку, как достичь?
О: метод 1: в интерфейсе нагрузки нажмите и удерживайте кнопку триггера TRG, чтобы определить зарядное устройство в режиме поддержки быстрой зарядки, по завершении теста короткое нажатие кнопки кодирующий потенциометр, вернитесь к интерфейсу загрузки, затем будет выпущен исходный выбранный режим быстрой зарядки; Метод 2: Нажмите и удерживайте кнопку кодирующий Потенциометр в интерфейсе настройки, выберите состояние «AUTO:OFF», а затем снова включите нагрузку, также будет отключен исходный выбранный режим быстрой зарядки.
Сценарии применения
Можно использовать при обычной нагрузке, при испытании на старение питания, при разрядке аккумулятора и т. д.
Дополнительное измерение качества зарядного кабеля Micro USB
Дополнительное измерение качества зарядных линий type-c
Дополнительное зарядное устройство для измерения выходного тока
Заводская партия зарядного устройства для испытаний на старение
