Во-первых, технические показатели эффективности

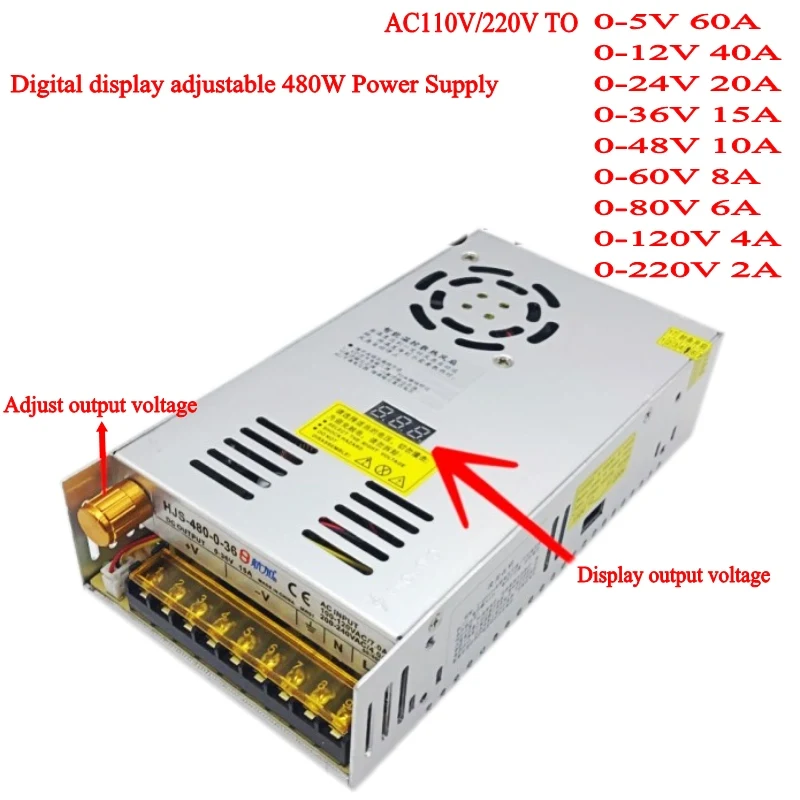

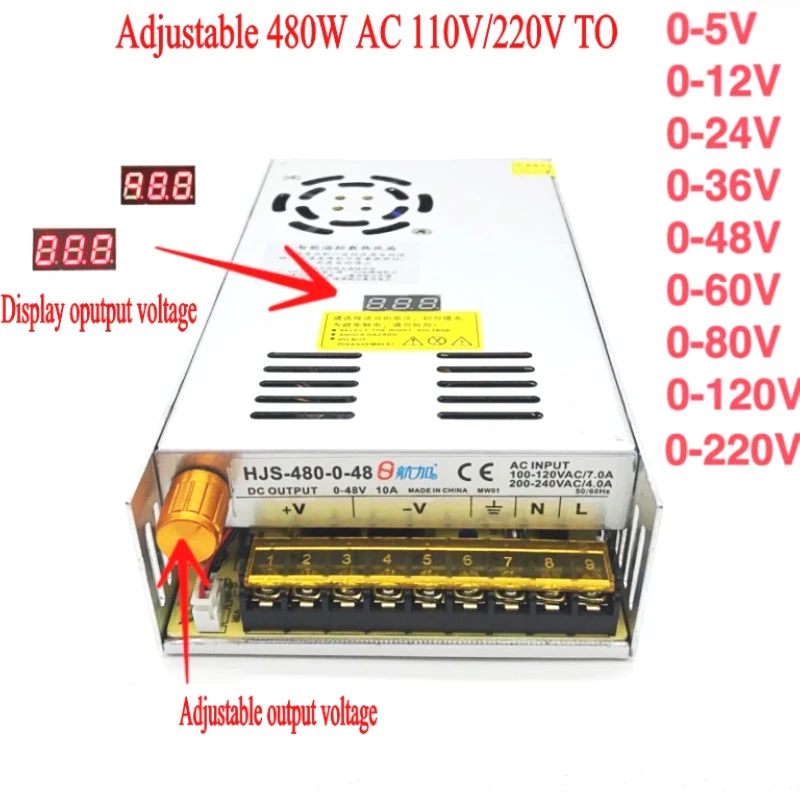

1. Диапазон выходного напряжения: 0-5 В, плавно регулируемый (регулируется до 8 в), выходной ток: 60 А
Диапазон выходного напряжения: 0-12 В с плавной регулировкой (регулируется до 15 в), выходной ток: 40 А
Диапазон выходного напряжения: 0-24 В с плавной регулировкой (регулируется до 27 в), выходной ток: 20 А
Диапазон выходного напряжения: 0-36 в с плавной регулировкой (регулируется до 38 в), выходной ток: 15 А
Диапазон выходного напряжения: 0-48 В с плавной регулировкой (регулируется до 50 в), выходной ток: 10 А
Диапазон выходного напряжения: 0-60 в с плавной регулировкой (регулируется до 62 в), выходной ток: 8 А
Диапазон выходного напряжения: 0-80 в с плавной регулировкой (регулируется до 81 в), выходной ток: 6a
Диапазон выходного напряжения: 0-120 В с плавной регулировкой (регулируется до 121 в), выходной ток: 4A
Диапазон выходного напряжения: 0-220 В с плавной регулировкой (регулируется до 222 в), выходной ток: 2.2A
2, пульсационное напряжение; Не более 100мв
3, эквивалентное внутреннее сопротивление регулятора: не более 0.O5Ω
4, скорость регулировки напряжения:
5, с коротким замыканием, защитой от перегрузки, функцией автоматического восстановления

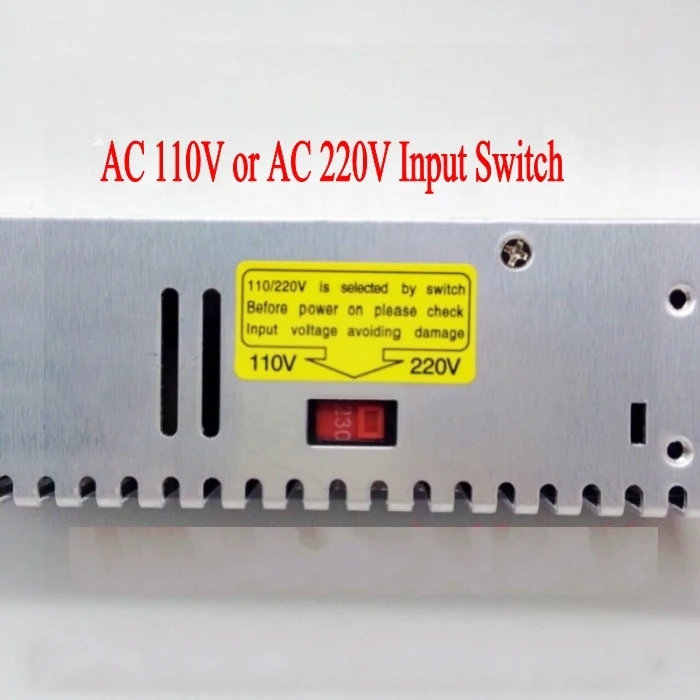

Входное напряжение: переменный ток 110В/220 В ± 15%
Номинальная мощность: 480 Вт

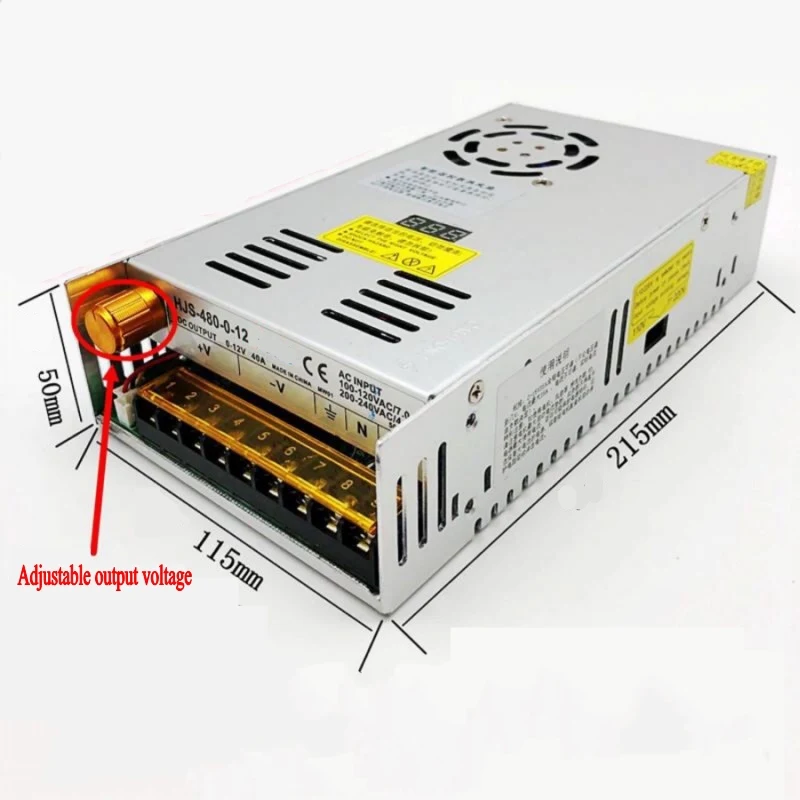

Размер игрушки: 21,5 см (длина) * 11,5 см (ширина) * 5 см (высота),
Выходной ток зависит от нагрузки, не может превышать максимальный выходной ток
Инструкция по применению:
Использование: в основном используется в различном оборудовании постоянного тока, бесступенчатом регулировании скорости двигателя постоянного тока, плавном затемнении светодиодов, регулировании скорости химической гальванизации, научных исследований, студенческих экспериментов и т. д., а также в широком спектре применения.
Особое внимание: при использовании индуктивной нагрузки, такой как двигатель или вентилятор, пожалуйста, обратите внимание на параметр пускового тока двигателя. Этот параметр не должен превышать ток источника питания. В противном случае источник питания может быть поврежден. Следует выбрать более высокий ток питания или обеспечить защиту двигателя от плавного пуска. Схема поглощает пусковой ток.
Формула мощности) напряжение X ток = мощность

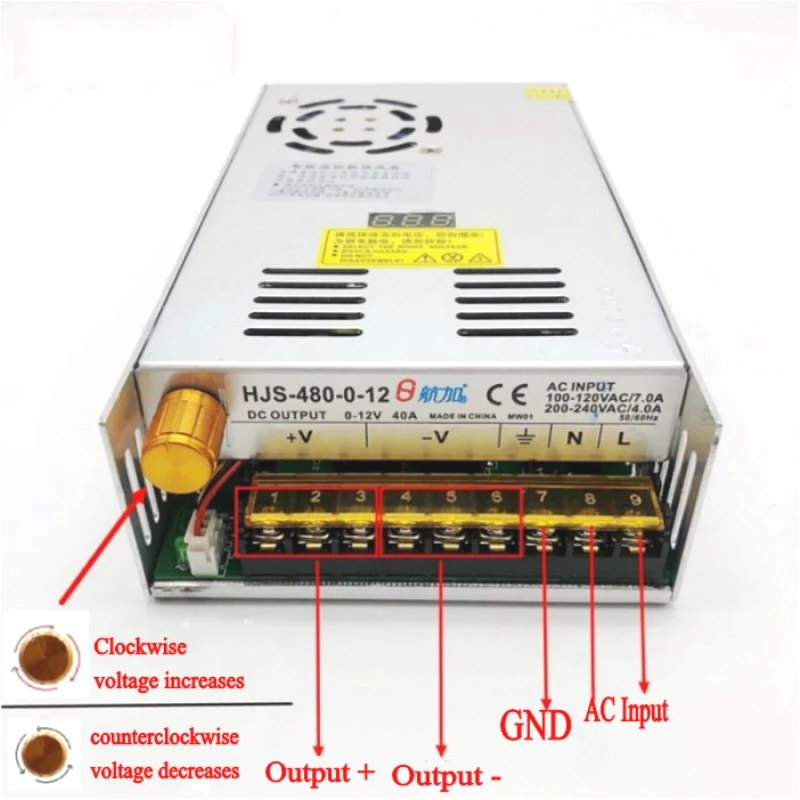

Описание терминала и метод проводки
L, N AC входной терминал FG заземляющий знак V + DC выходной положительный терминал
V-DC Выходная отрицательная клемма ADJ регулируемый потенциометр точная настройка выходное напряжение постоянного тока
● Полное входное напряжение
● Миниатюризация
●Функция защиты от короткого замыкания/перегрузки/перенапряжения
● 100% испытание на старение при полной нагрузке
Входное напряжение и диапазон частот ---------- 110 В/В переменного тока/47 ~ 63 Гц
Пусковой импульсный ток --------------- 20A @ 120 В переменного тока (холодный старт)
Диапазон регулировки выходного сигнала ----------- ± 100% (Номинальное выходное напряжение)
Защита от перегрузки ------------------- 105% ~ 200% (номинальная нагрузка), самовосстановление
Защита от перенапряжения ------------------- 115% ~ 135% (Номинальное выходное напряжение)
Защита от короткого замыкания ------------------- самовосстановление
Время начала выхода --------------- ≤ 2S @ 120VAC ≤ 1,0 S @ 230VAC
Выходное время удержания --------------- ≥ 10 мс @ 120 В переменного тока, ≥ 20 мс @ 230 В переменного тока
Прочность изоляции ------------------- вход-выход: AC1500V, 1 мин
Вход-Корпус: AC1500V, 1 мин
Выход-Чехол: DC500V, 1 мин
Рабочая среда ------------------ -10 ° C ~ 50 ° C; 20% ~ 90% RH (без конденсата)
