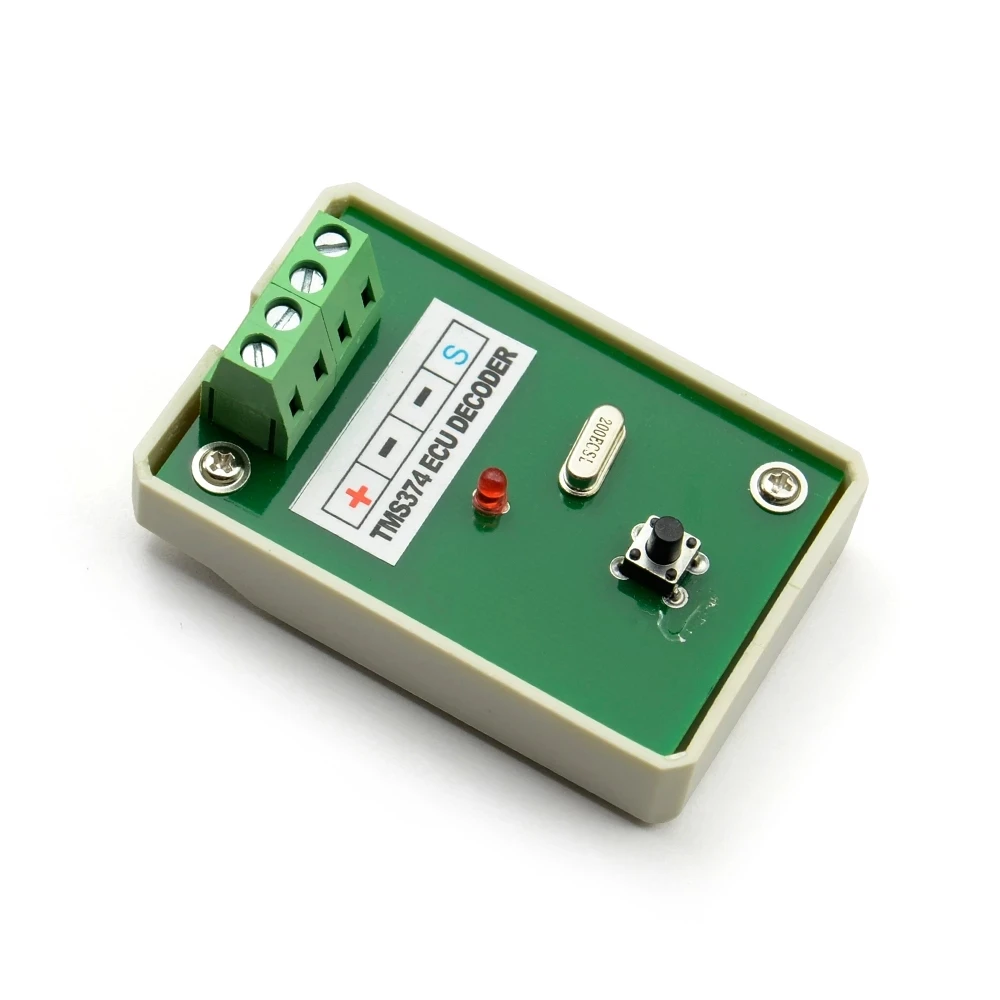

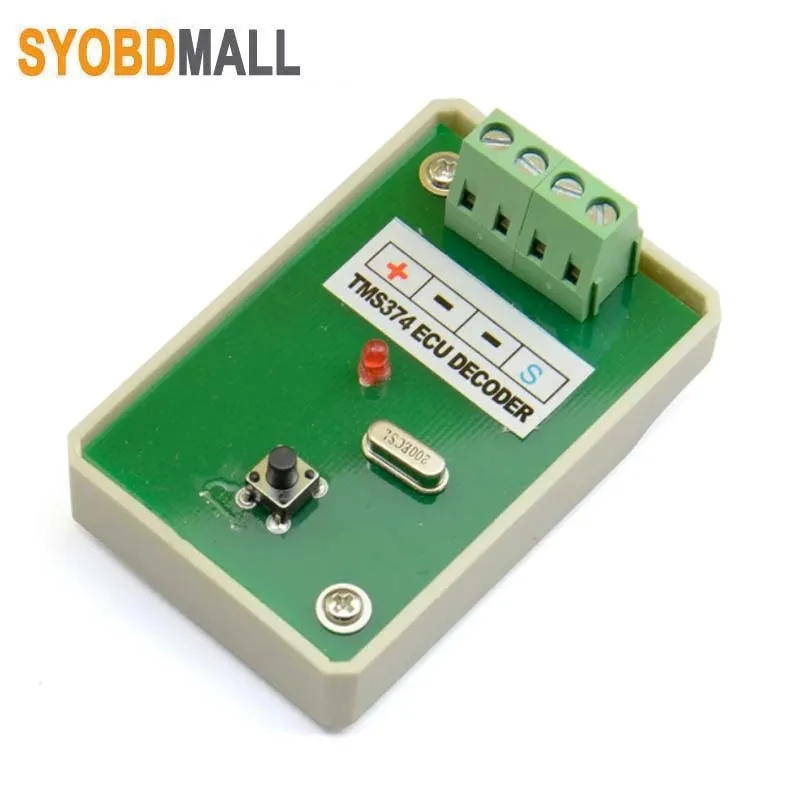

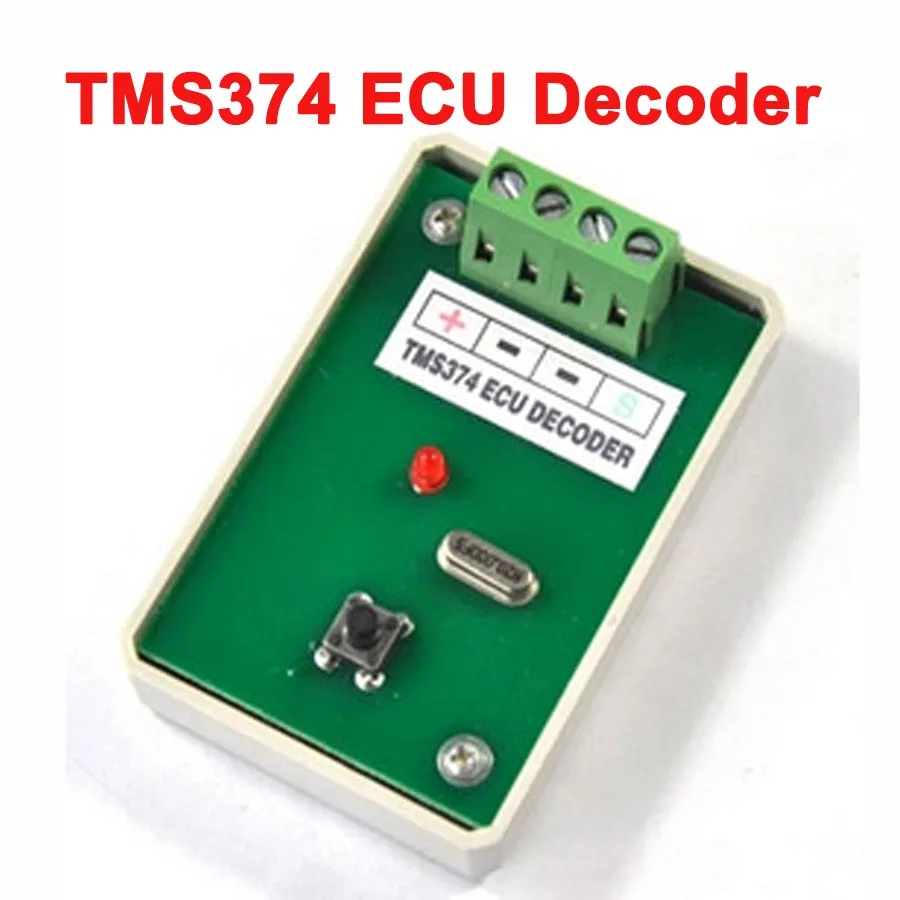

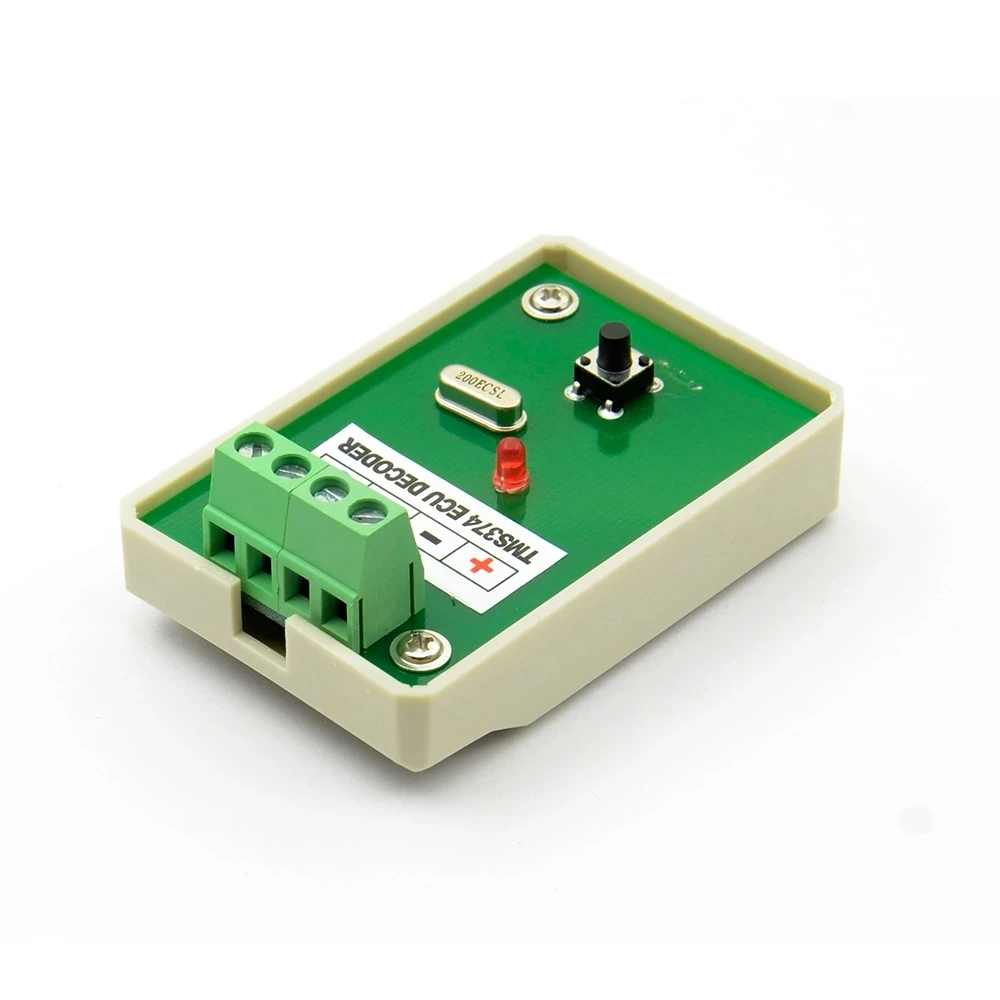

TMS 374 ECU декодер для Renault Immo Авто ECU Программатор TMS374 ECU Декодер подметальная машина для RenaultPeug-eotCitr-oen

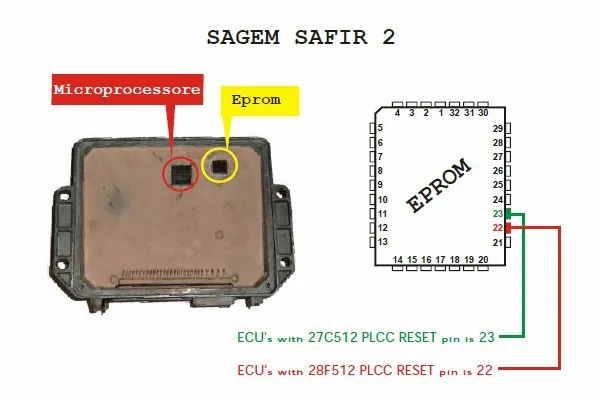

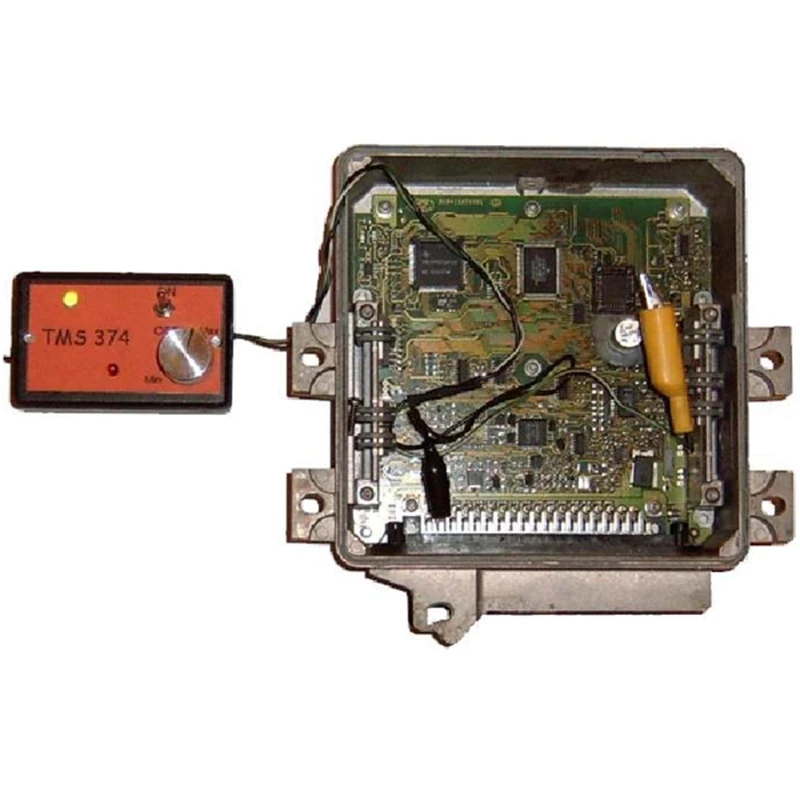

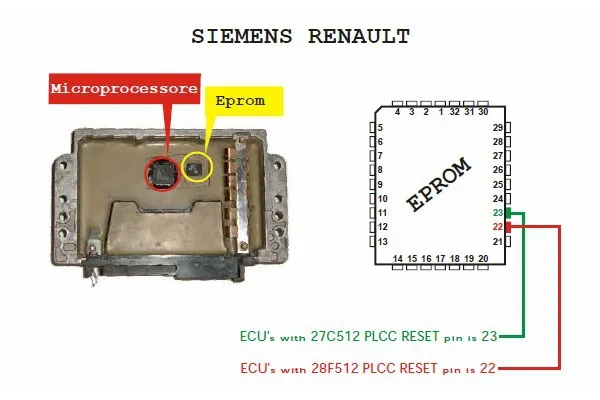

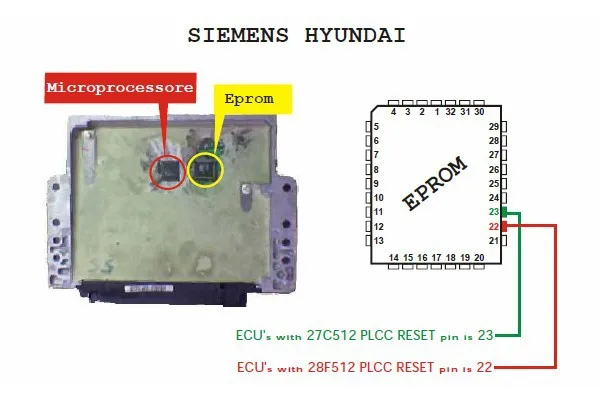

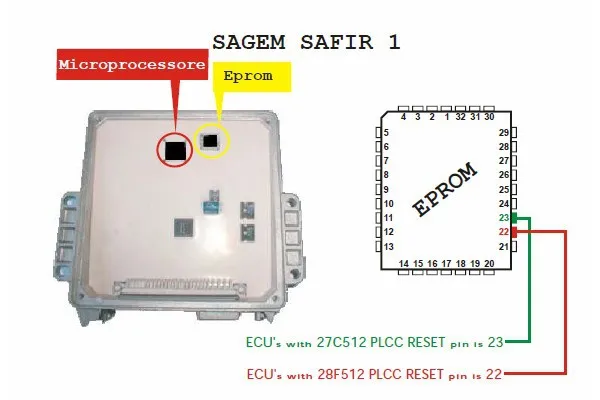

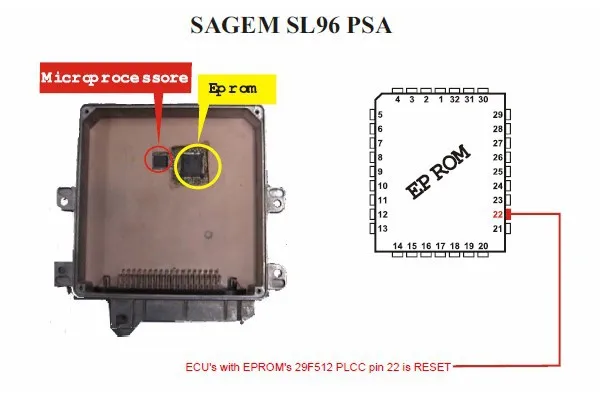

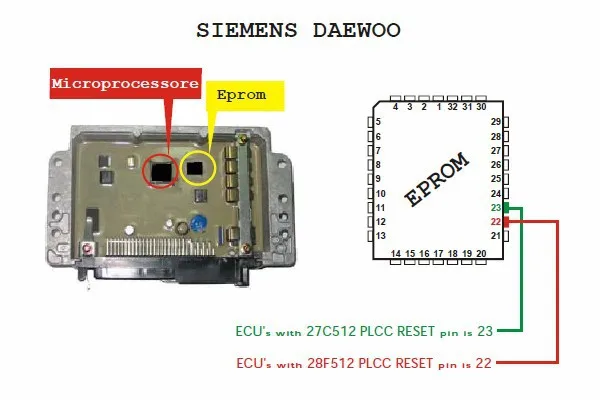

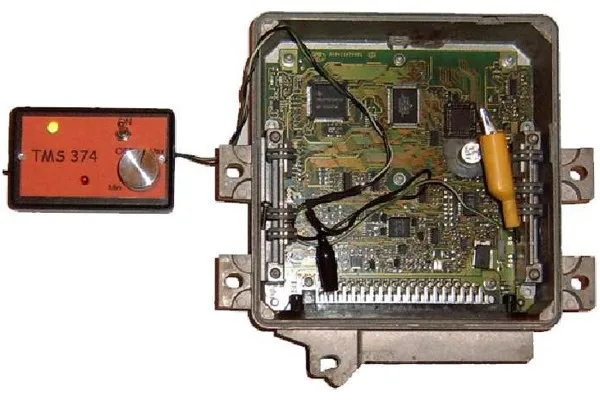

TMS-374 декодер ECU информация: Маленький микроконтроллер tiny2313 используется для генерации импульсов вместо PC RS232 Tx линии. Программное обеспечение TMS 374 на самом деле является простым подметателем частоты с эффективным диапазоном от 2000 Гц до около 100 Гц. Крошечная уборочная машина делает то же самое, но гораздо лучше (больший диапазон). После включения устройства-светодиодный индикатор должен мигать дважды. Нажатие кнопки начнет процедуру подметания. Светодиодный индикатор-означает, что на выходе есть импульсы. После достижения самой низкой частоты светодиодный индикатор выключается и mcu останавливает поколение. Схема подключения: + : 12 В постоянного тока - : GND S: сигнальный провод Руководство: После включения устройства-светодиодный индикатор должен мигать дважды. Процесс подметания начинается, так как питание поставляется к устройству. Светодиодный индикатор-означает, что на выходе есть импульсы. После достижения самой низкой частоты светодиодный индикатор выключается и mcu останавливает поколение. * Подключите GND линию к любому подходящему GND на ECU через небольшой захват. * Подключите линию передачи данных к контакту сброса на EPROM через небольшой захват. * Включите ECU, а затем уборочную машину, уборочная машина будет мигать дважды при включении питания. * Нажмите кнопку, и устройство начнет подметать, как только светодиодный индикатор выключится. * Отрежьте линию данных immo на ECU перед повторной установкой обратно в автомобиль. Уборочная машина должна работать со следующим ECUs: Для renault SIEMENS Fenix 3 и 5 Для r enault Megane 1400cc 8v Для r enault Megane 1600cc 8v Для r enault Megane 2000cc 8v Для r enault Megane 2000cc 16V Для r enault Megane Scenic 1400cc 8v Для r enault Megane Scenic 1600cc 8v Для r enault Megane Scenic 2000cc 8v Для r enault Sefrane 2000cc 16V Для r enault Laguna 2000cc 8v Для r enult Laguna 2000cc 16v Для r enault эспас 2000cc 8v Для r enult SAGEM SAFIR 1 и 2 Для r enault Clio 1200cc 8V Для r enault Clio 1400cc 8V Для r enault Clio 1600cc 8V Для r enult Clio 2000cc 16V Williams Для r enault Laguna 1800cc 8V Для r enault Laguna 2000cc 8V Для r enault Laguna 1800cc 16V Для r enult Laguna 2000cc 16V Для r enault Twingo 1200cc 8V Примечание:Если штырь сброса подключен к земле, то он должен быть поднят или отрезан трек перед декодированием. Это может быть повторно подключено после декодирования ecu. Как правило, удерживайте питание, подключенное к ЭБУ, в течение пяти минут после того, как декодер завершил процесс декодирования. Для Sagem SL96 Psa Для Peugeot 306 1400cc 8V Для Peugeot 306 1600cc 16V Для Peugeot 306 1800 16V Для Peugeot Ranch 1400 8V Для Citroen Berlingo 1400cc 8V Для Citroen Xrara 1400cc 8V Для Citroen Xrara 1800cc 16V Для hyundai SIEMENS Для h yundai Coupe 1600cc 16V Для h 2000cc 16V Hyundai Coupe Для KIA SIEMENS Для Kia Rio 1300 16V Для Kia Rio 1500 16V Для MAGNETI MARELLI 1AP20, 1AP40, 1AP41, 1AP43, 1AP80, 1AP81, 1AP83 1AP90, Для Citroen Berlingo 1800cc 8V Для Citroen Saxo 1400cc 8V Для Citroen Saxo 1600cc 16V Для Citroen Xara 1400cc 8V Для Citroen Xara 1800cc 8V Для Citroen Xara 2000cc 16V Для Citroen ZX 1400cc 8V Для Peugeot 106 1400cc 8V Для Peugeot 106 1600cc 8V Для Peugeot 106 1600cc 16V Для Peugeot 206 1100cc 8V Для Peugeot 206 1400cc 8V Для Peugeot 306 1400cc 8V Для Peugeot 306 1600cc 8V Для Peugeot 306 1800cc 8V Для Peugeot 405 1800cc 8V Для Peugeot 406 1800cc 8V Для Peugeot Partner 1800 8V
