1. Описание:
TDC-GP22-это обновленная версия TDC-GP21 следующего поколения. Это 100%-ное обновление TDC-GP21 с расширенной функциональностью. В частности, новая функция обнаружения первой волны делает TDC-GP22® идеальным для ультразвуковых счетчиков воды с высокой динамикой. Программируемый диапазон смещения компаратора увеличивается до ± 35 mv мВ, и смещение автоматически сбрасывается до нуля после первого обнаружения волны. Измеряя относительную ширину импульса первой волны, пользователь может видеть силу полученного сигнала. Это используется для долгосрочного затухания сигнала или обнаружения пузырьков в системе. По сравнению с TDC-?GP21, многохитовая обработка данных и чтение данных упрощены.
Таким образом, TDC-GP22 является еще одним усовершенствованием и упрощением конструкции ультразвукового счетчика воды и является необходимым шагом для проектирования компактного ультразвукового счетчика воды.
2. Особенности:
4-провод SPI интерфейс
Максимальная непрерывная скорость передачи данных составляет 500 кГц.
Вход/выходное напряжение 2,5 V до 3,6 V
Ядро напряжения 2,5 V до 3,6 V
Диапазон температур от-40 °C до + 125 °C

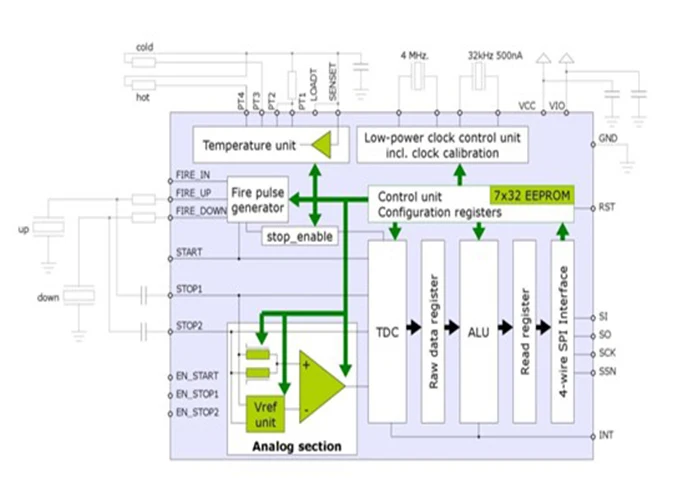

3. Функциональная схема блока:
