Описание:
Электронный тестер нагрузки промышленного класса с длительным сроком службы использует шариковый вентилятор с высокой скоростью вращения и сильным ветром. Он поддерживает непрерывную разрядку при непрерывной работе и подходит для длительной разрядки или заводской проверки на старение продуктов. Подходит для проверки выходного тока зарядного устройства, теста на старение партии зарядного устройства, измерения нагрузки аккумулятора и т. д.
Его можно использовать как обычную электронную нагрузку, также можно использовать электронную нагрузку USB, может обмануть поддержку Протокола быстрой зарядки QC2.0/QC3.0/AFC/FCP, выход запуска 5 В/9 В/12 В/20 в и другие напряжения, использование жидкокристаллического дисплея, дружелюбный интерфейс человека и компьютера и отличные показатели производительности, удовлетворяет широкий спектр потребностей в тестировании.

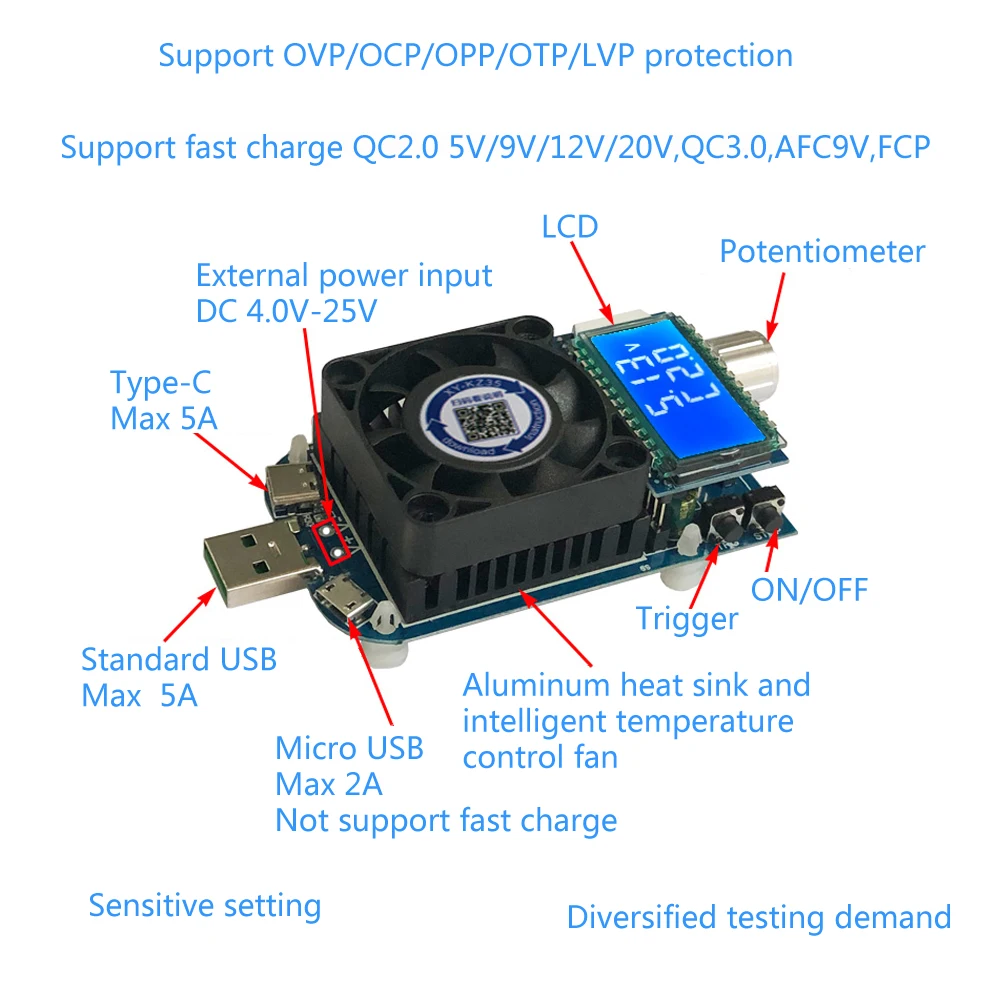

Особенности:
1. С внешним корпусом
2. ЖК-дисплей высокой четкости
3. Поддержка быстрой зарядки
4. Высокая точность 0,01 А
5. Поддержка защиты от перенапряжения
6. Поддержка защиты от перегрузки по току
7. Поддержка защиты от пониженного напряжения
8. Поддержка защиты от перегрева
9. Несколько параметров отображаются одновременно
10. Автоматический подсчет рабочих часов
Параметры:
1. Название продукта: электронный тестер нагрузки KZ35 5A 35 Вт
2. Модель: KZ35
3. Рабочее напряжение: 4,0-25 В постоянного тока
4. Номинальный ток нагрузки: 5А
5. Мощность: 35 Вт
6. Точность тока: 1%
7. Точность напряжения: 0.5%
8. Режим триггера быстрой зарядки: QC2.0 5V/9V/12V/20V,QC3.0,AFC9V,FCP
9. Метод рассеивания тепла: вентилятор + алюминиевый радиатор
10. Расширенный интерфейс: Micro USB, USB Type-C
11. Защита от перенапряжения: по умолчанию 25,2 в (регулируемая)
12. Защита от перегрузки по току: по умолчанию 5,10 А (регулируемая)
13. Защита от перегрузки: по умолчанию 35,5 Вт (регулируемая)
14. Защита от пониженного напряжения: по умолчанию 4,0 в (регулируется)
15. Защита от перегрева: около 80 ℃ (не регулируется)
16. Скорость вентилятора: 8000 об/мин +/-10%
17. Рабочая температура:-40 ℃ ~ 85 ℃
18. Рабочая влажность: 0% ~ 95% относительной влажности

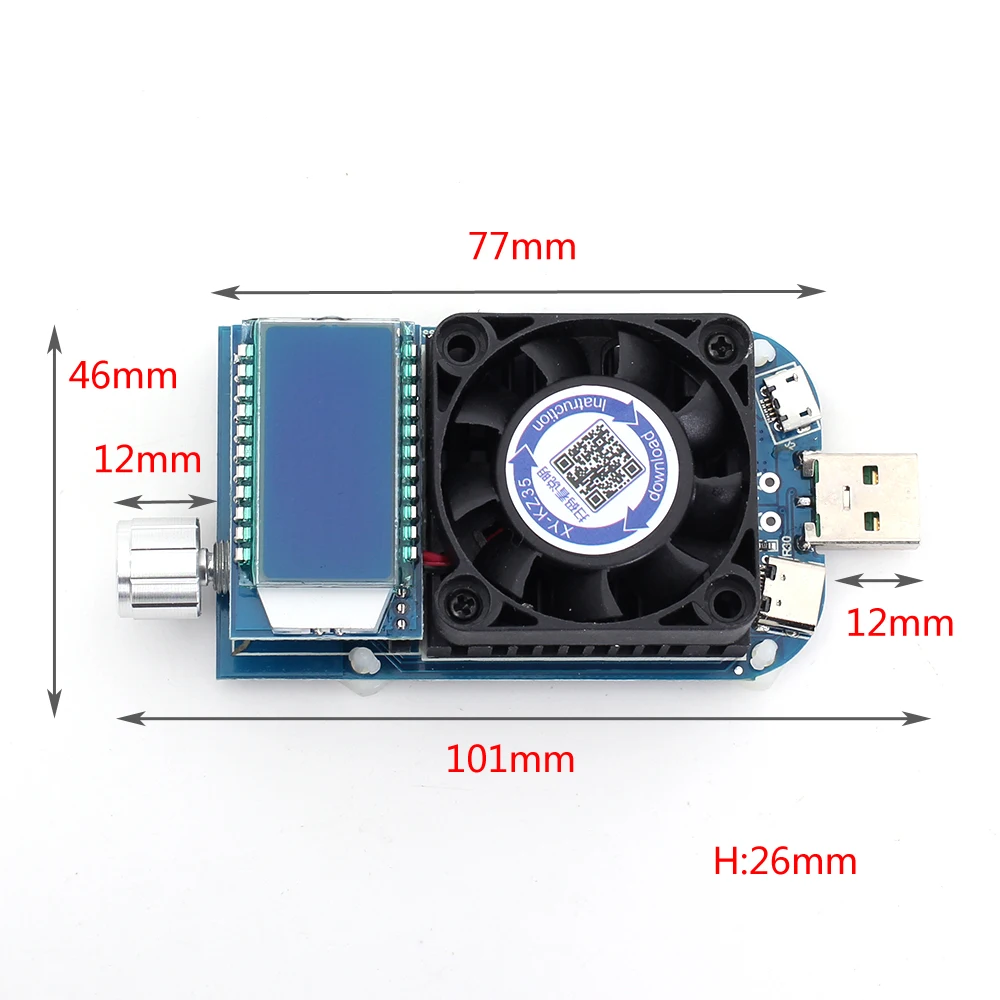

19. Размер: 101*46*26 мм
Функция:
1. Отображение тока A, напряжения V, мощности W, емкости Ah и времени разряда
2. Идеальный механизм защиты
3. Автоматическое подсчет разряда и времени разряда
4. Поддерживает настройку максимальной емкости разряда (OAH) и максимального времени разряда (OHP).(достижение без присмотра при испытании на старение питания)
5. Интеллектуальный вентилятор с контролем температуры. Вентилятор автоматически запускается, когда мощность больше 10 Вт или температура больше 40 ℃
6. Поворотный потенциометр с кодировкой для точной регулировки тока до А
7. Ток можно заблокировать, чтобы предотвратить неправильную работу
8. Функция Группы данных: пользователь может выбрать, следует ли накапливать значение емкости и время работы предыдущего этапа
9. Можно установить, что KZ35 можно установить вручную или автоматически восстановить нормальную работу (REC) после высвобождения нагрузки из механизма защиты.
10. Поддержка передачи данных UART
Механизм защиты:
1.KZ35 Поддерживает обратную защиту.
2. Защита от перенапряжения OVP. Значение защиты по умолчанию составляет 25,2 в. Но пользователь может изменить значения по мере необходимости. На экране будет отображаться OVP и мигание после запуска защиты от перенапряжения.
3. Защита от перегрузки по току OCP. Значение защиты по умолчанию составляет 5,10 А. Но пользователь может изменить значения по мере необходимости. На экране отображается OCP и мигание после начала защиты от перегрузки по току.
4. Защита от перегрузки по ОПП. Значение защиты по умолчанию составляет 35,5 Вт. Но пользователь может изменить значения по мере необходимости. Экран отображает ОПП и мигает после начала защиты от перегрузки.
5. Защита от перегрева по OTP. Значение защиты по умолчанию составляет 80 ℃. Его нельзя изменить! На экране отображается OTP и мигание после начала защиты от перегрева.
6.LVP защита от пониженного напряжения. Значение защиты по умолчанию составляет 4,0 в. Но пользователь может изменить значения по мере необходимости. Экран будет отображать LVP и мигание после запуска защиты от пониженного напряжения. При испытании на разряд батареи установка соответствующего LVP может эффективно предотвратить чрезмерную разрядку аккумулятора, чтобы не повредить аккумулятор.
Состояние Инициализации:
Автоматическое отображение последнего значения параметра.
Статистика разряда и времени разряда:
1. Статистика разряда: KZ35 начинает статистику с включения и выключения для нагрузки. Считается, что процесс разрядки завершен, и статистика завершена.
2. Статистика времени разряда: KZ35 начинает статистику от включения до выключения для нагрузки. Считается, что процесс разрядки завершен, и статистика закончена.
Набор OAH и OHP:
1. Установка максимальной емкости OAH:KZ35 автоматически перестает работать и мигает «OAH» на экране, когда емкость сброс нагрузки выше установленной максимальной емкости после включения функции OAH. Статистика емкости автоматически очищается после выхода сигнала тревоги OAH.
2. Установите максимальное время разряда OHP:KZ35 автоматически перестает работать и мигает «OHP» на экране, когда сброс нагрузки времени больше установленного максимального времени разряда после включения функции OHP. Статистика времени разряда очищается автоматически после выхода сигнала тревоги OHP.
3. OAH и OHP могут быть идеально реализованы без присмотра для теста на старение питания.
4.KZ35 будет записывать емкость разряда и время разряда, даже если OAH и OHP не включены. Но KZ35 перестает работать после достижения установленного значения, Если активированы OAH и OHP. Время работы KZ35-это обратный отсчет при включении OHP.
Функция Группы данных:
1.DAT0: только мигание и отображение значения емкости и времени работы предыдущего этапа, без добавления к следующему этапу.
2.DAT1: мигание и отображение значения емкости и времени работы предыдущего этапа и автоматическое добавление к следующему этапу.
Функция REC:
Можно установить, что KZ35 можно установить вручную или автоматически восстановить нормальную работу (REC) после высвобождения нагрузки из механизма защиты.
Состояние включено: нагрузка автоматически восстанавливает нормальную работу после отключения механизма защиты.
Состояние выключено: нагрузка должна быть вручную восстановлена до нормальной работы после отключения механизма защиты.
Автоматическая функция:
Функция AUTO используется для установки автоматического запуска функции быстрой зарядки после включения питания.
Состояние включено: автоматически запускает функцию быстрой зарядки после включения питания. Подходит для партийного тестирования старого зарядного устройства.
Статус выключен: не запускает Автоматически функцию быстрой зарядки.

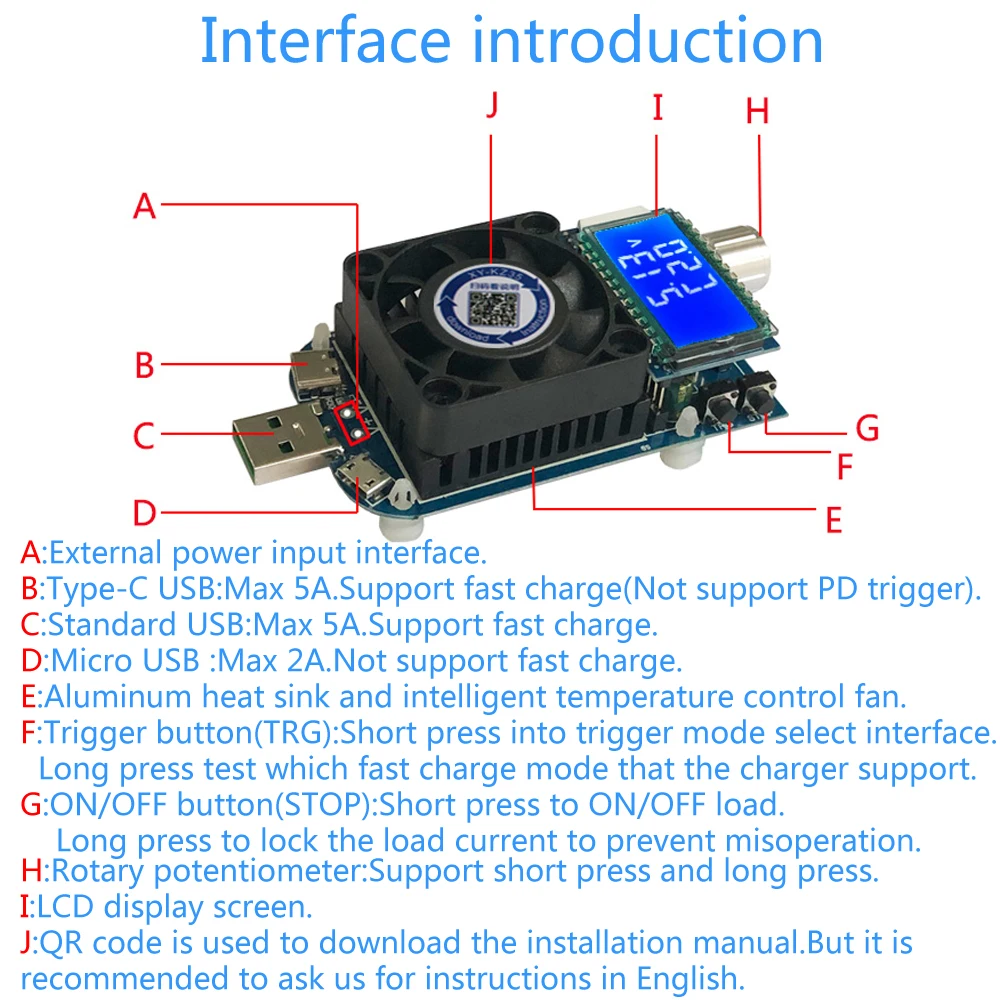

Описание интерфейса запуска:
1. Коротко нажмите кнопку «Stop», чтобы включить KZ35 после включения питания. Длительное нажатие для блокировки тока нагрузки во избежание неправильной работы.
2. Установите значение тока поворотным потенциометром.

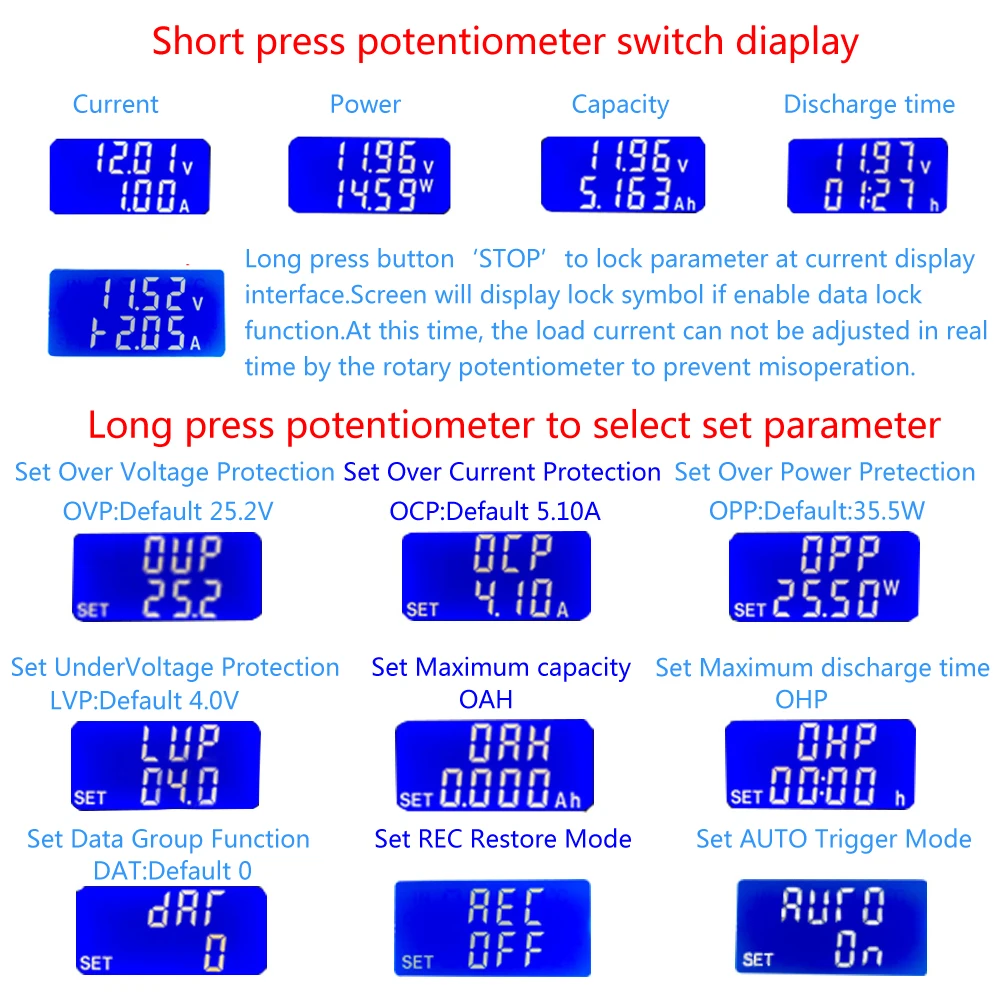

3. Нажмите потенциометр, чтобы переключить параметр отображения на второй линии. Первая строка отображает напряжение, а вторая строка отображает ток/мощность/Емкость/время.
4. При поворотном потенциометре на дисплее отображается ток.
5. Удерживайте кнопку «Stop» более 3 секунд, чтобы заблокировать параметр на текущем интерфейсе дисплея. На экране будет отображаться символ блокировки, если включена функция блокировки данных. В это время поворотный потенциометр не может отрегулировать ток нагрузки в реальном времени во избежание неправильной работы.
6. Удерживайте кнопку «остановить» более 3 секунд, чтобы очистить соответствующие данные о емкости/времени в интерфейсе отображения емкости/времени.
Описание интерфейса настройки:
1. Удерживайте Зажмите потенциометр более 3 секунд, чтобы войти в интерфейс заданных параметров.
2. Установите ток нагрузки поворотным потенциометром. Увеличьте значение тока по часовой стрелке.
3. Переключите параметры набора с помощью нажатия потенциометра.
4. Нажмите кнопку «остановить», чтобы включить или отключить функцию OAH(OHP) в интерфейсе дисплея OAH(OHP). Экран будет отображаться «----», если отключена функция OAH(OHP).
5. Поворотный потенциометр для установки значений в параметрах OUP/OCP/OPP/LUP/OAH/DAT/REC/AUTO.
6. Удерживайте кнопку «остановить», чтобы установить диапазон емкости на интерфейсе OAH. При каждом длительном нажатии кнопки Десятичная точка перемещается на одну, а затем вращается потенциометр для изменения значения. Диапазон емкости 9.999Ah/99.99Ah /999.9Ah/9999Ah.
7. На интерфейсе OHP отображается вторая строка. Пользователю необходимо нажать кнопку «остановить», чтобы установить параметры часов и минут, а затем поворотный потенциометр для установки значения.
8. Удерживайте Зажмите потенциометр более 3 секунд, чтобы сохранить параметры после завершения настройки. Затем выйдите из интерфейса настроек.

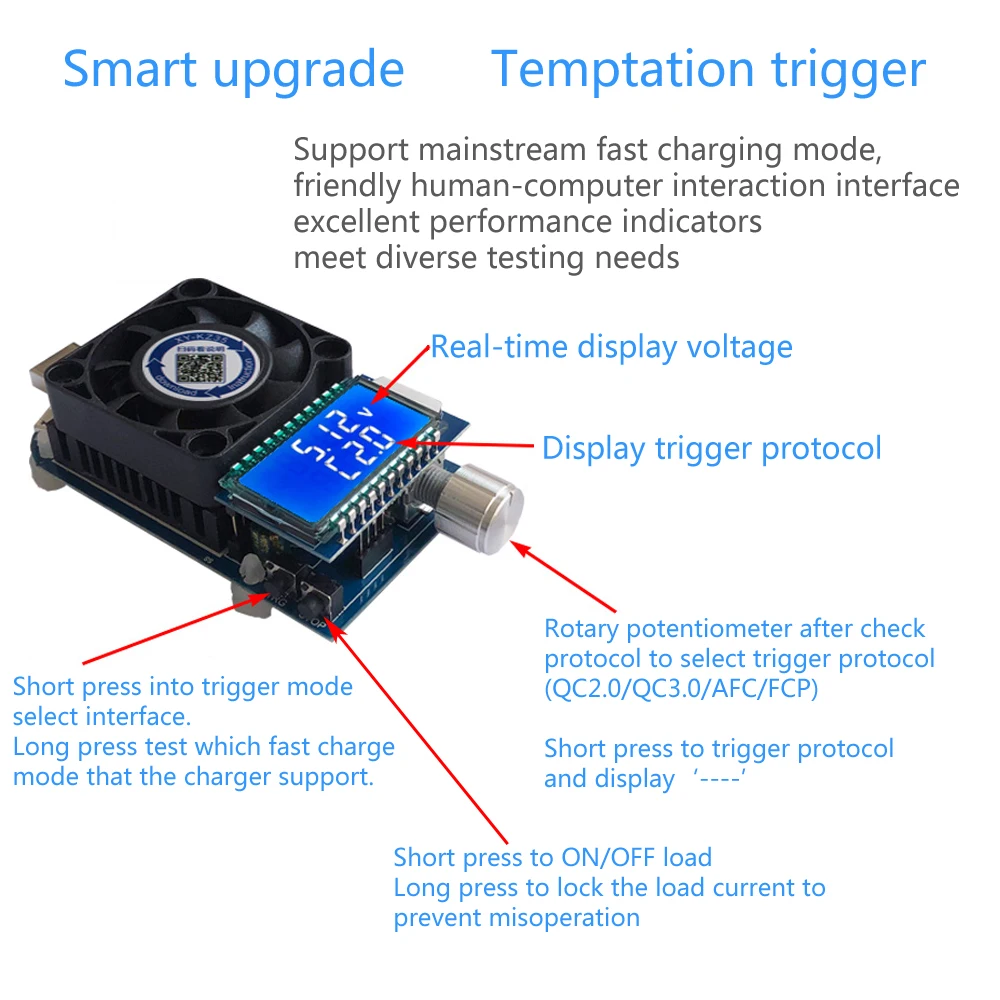

Функция триггера/Чит:

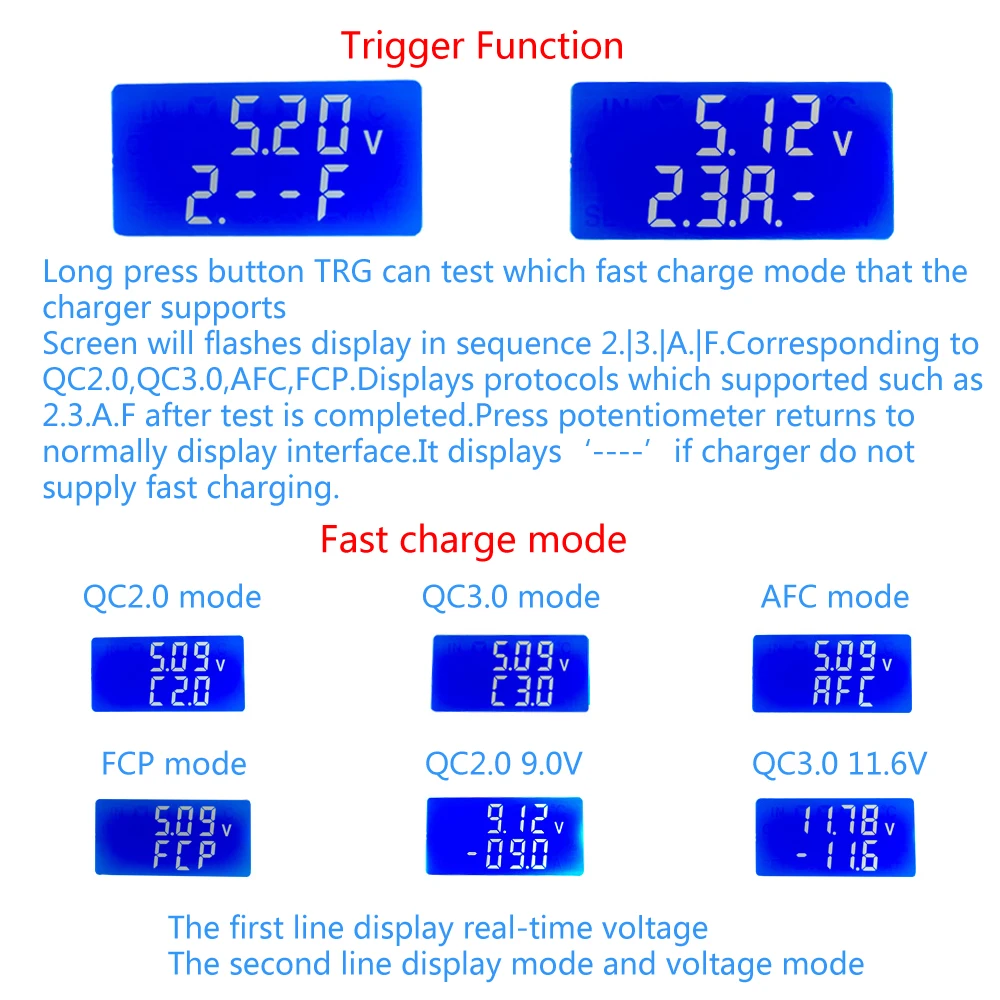

1. Функция триггера: поддерживает несколько режимов быстрой зарядки для запуска спуска. Поддерживает QC2.0, QC3.0, Samsung AFC 9V, Huawei FCP.
2. Быстрая зарядка поддерживает автоматическое обнаружение: долгое нажатие кнопки «TRG» может проверить, какой режим быстрой зарядки поддерживает зарядное устройство.
3. Автоматически запускает функцию быстрой зарядки после включения питания: автоматически запускает функцию быстрой зарядки после включения питания. Подходит для партийного тестирования старого зарядного устройства.
4. Описание функции: функция триггера-это функция, которая передает сигнал от + 'и', чтобы обмануть зарядное устройство, чтобы включить функцию быстрой зарядки. Нагрузка автоматически отключится после перехода в этот режим. KZ35 вернется в состояние до срабатывания нагрузки после завершения триггера. В дополнение к функции автоматического обнаружения, Другие режимы поддерживают только отправку команд триггера, и невозможно определить, успешен ли триггер.
5. Определите, какой режим быстрой зарядки поддерживает зарядное устройство. Долгое нажатие кнопки «TRG» может проверить, какой режим быстрой зарядки поддерживает зарядное устройство.
6. Экран будет мигать последовательно и отображать '2.''3.' А. ''F'. Соответствует обнаружению QC2.0,QC3.0,AFC,FCP по очереди. Экран отображает протоколы, поддерживаемые зарядным устройством, такие как '2.3.A' после завершения испытания. Нажмите кнопку потенциометра, чтобы вернуться в обычный интерфейс отображения. Он будет отображаться '----', если зарядное устройство не обеспечивает быструю зарядку.
7. Нажмите кнопку «TRG», войдите в интерфейс выбора триггерного Протокола после определения протокола быстрой зарядки, поддерживаемого зарядным устройством. Затем поворотный потенциометр для выбора протокола быстрой зарядки. Затем нажмите потенциометр для запуска протокола. Экран '----'. После завершения триггера соответствующее напряжение будет отображаться следующим образом:
7,1. Режим QC2.0: Вторая строка отображает '-05,0'. Поворотный потенциометр для выбора напряжения. Опции-"-05,0"-09,0 "-12,0"-20,0 ", которые представляют соответственно 5,0 в, 9,0 в, 12,0 в, 20,0 в протокола qc2.0. Первая строка отображает напряжение в реальном времени. После выбора напряжения Коротко нажмите потенциометр и вернитесь к нормальному интерфейсу дисплея.
7,2. Режим QC3.0: Вторая строка отображает '-05,0'. Поворотный потенциометр для выбора напряжения. Первая строка отображает напряжение в реальном времени. После выбора напряжения Коротко нажмите потенциометр и вернитесь к нормальному интерфейсу дисплея.
7,3. Режим AFC/FCP: после завершения триггера он автоматически вернется к нормальному интерфейсу.
Шаги использования:
1. Подключите нагрузку от USB.
2. Установите правильные параметры согласно инструкции.
3. Проверка и использование.

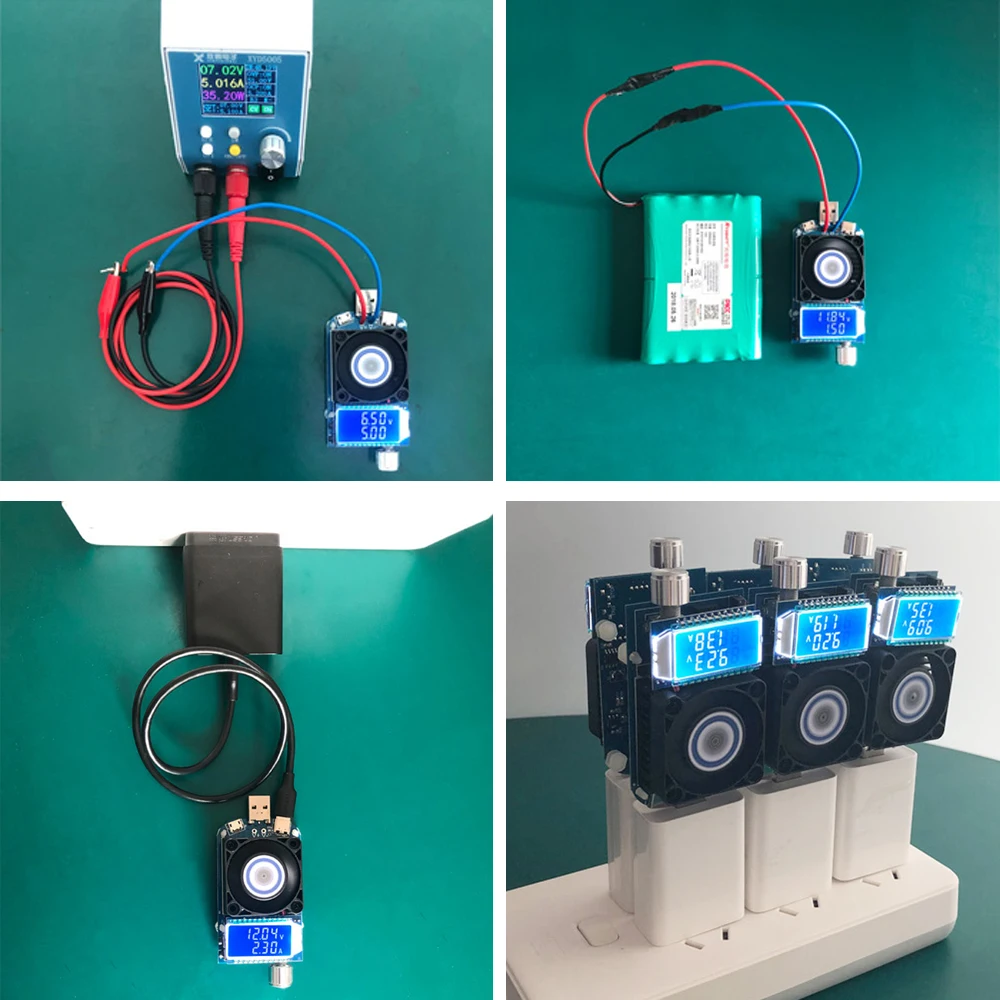

Применение:
1. Испытание нагрузки
2. Тест цепи
3. Тест разряда батареи
4. Проверка заводского оборудования
5. Обычная нагрузка
6. Тестер старения источника питания
7. Дополнительное измерение качества зарядного кабеля Micro USB
8. Дополнительное измерение качества зарядных линий type-c
9. Возможность дополнительного измерения выходного тока зарядного устройства
10. Заводское зарядное устройство для испытания на старение партии
Примечание:
1. Не может выводить напряжение.
2. Пожалуйста, прочтите Руководство по использованию и описание перед использованием.
Часто задаваемые вопросы:
1. В: Мой Номинальный максимальный зарядник поддерживает QC2.0 12V2A. Как проверить, поддерживается ли зарядное устройство?
О: Подключите нагрузку, коротко нажмите кнопку триггера «TRG», Введите интерфейс выбора протокола быстрой зарядки. Выберите режим QC2.0 с помощью поворотного потенциометра. Короткое нажатие на потенциометр. ЖК-дисплей будет динамически отображать '----'. Отображение второй строки '-5,0' после активации режима быстрой зарядки qc2.0. Затем Поворачивайте потенциометр на выбор '-12,0'. Первая строка покажет фактическое напряжение. Проверьте, составляет ли фактическое напряжение около 12,0 в. И Затем нажмите потенциометр вернуться к интерфейсу нагрузки. Нажмите кнопку «стоп», чтобы повернуть нагрузку, и медленно Настройте ток на 2 А. Проверьте, имеет ли напряжение значительное снижение (> 0,5 в). Затем дайте нагрузке поработать в течение определенного периода времени и измерьте нагрев зарядного устройства. Если нагрузка перезагружается или значительно снижается напряжение или зарядное устройство резко нагревается, это означает, что нагрузка зарядного устройства недостаточна и должна снизить ток, чтобы поддерживать нормальное использование.
2. В: поддерживается ли мое зарядное устройство PD2.0?
О: нагрузка может пройти тест на старение зарядного устройства PD, но соблазнение PD невозможно. Двухголовая линия type-c соединяет зарядное устройство PD и нагрузку, а зарядное устройство PD по умолчанию выводит 5 В. Если зарядное устройство PD поддерживает QC2.0 одновременно. Нагрузка может пройти тест на старение зарядного устройства PD.
3. Я хочу освободить быструю зарядку, как достичь?
Метод 1: в интерфейсе нагрузки нажмите и удерживайте кнопку триггера «TRG», чтобы определить зарядное устройство, поддерживаемое режимом быстрой зарядки. После завершения тестирования кратковременно нажмите кнопка потенциометра и вернитесь в интерфейс загрузки, после чего будет выпущен исходный выбранный режим быстрой зарядки.
Метод 2: Нажмите и удерживайте Потенциометр в интерфейсе настройки, выберите состояние «auto: OFF», а затем снова включите нагрузку. Затем также будет выпущен исходный выбранный режим быстрой зарядки.


\
