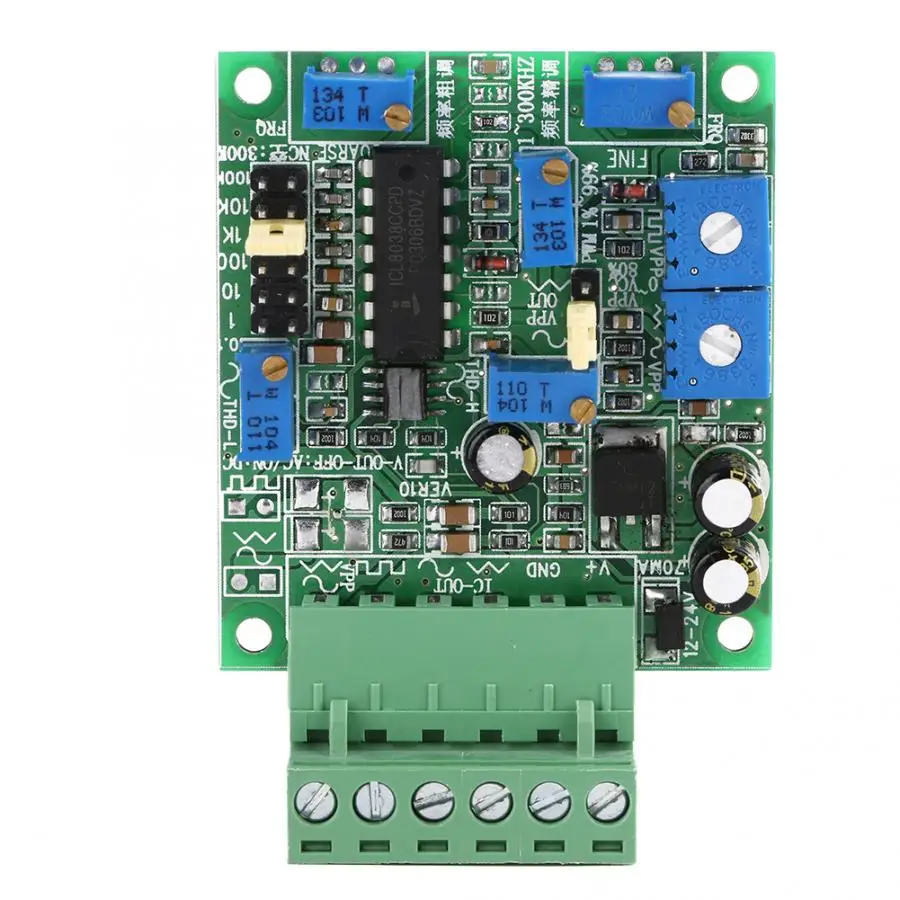

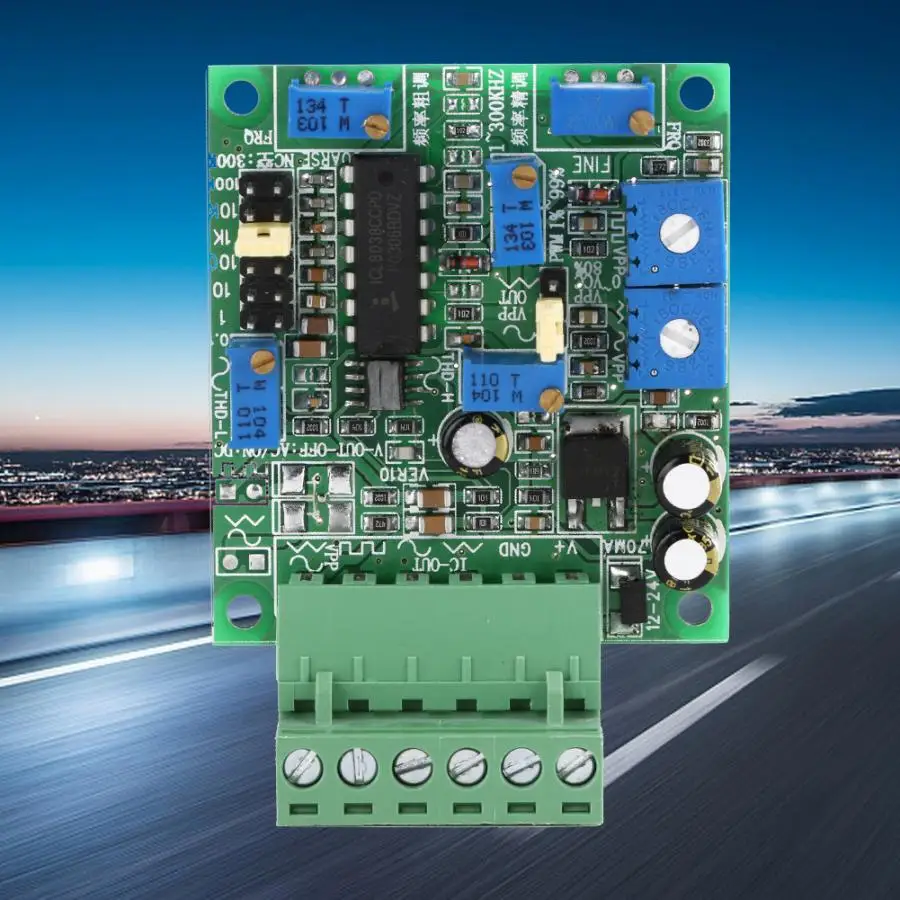

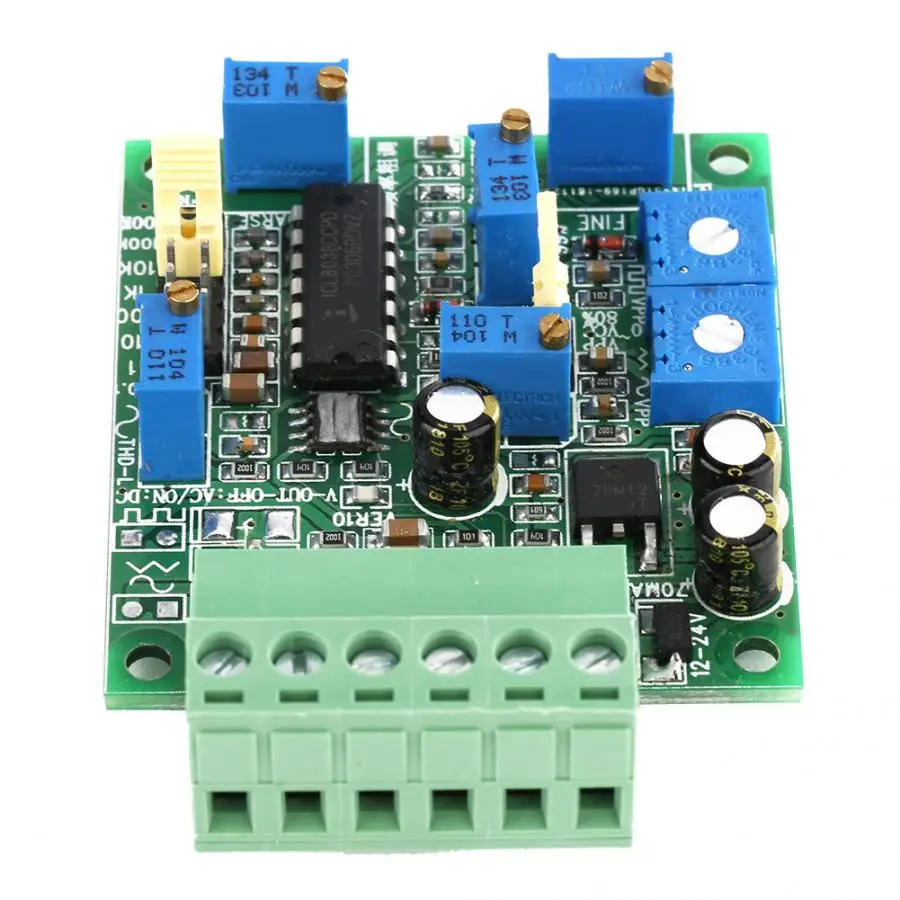

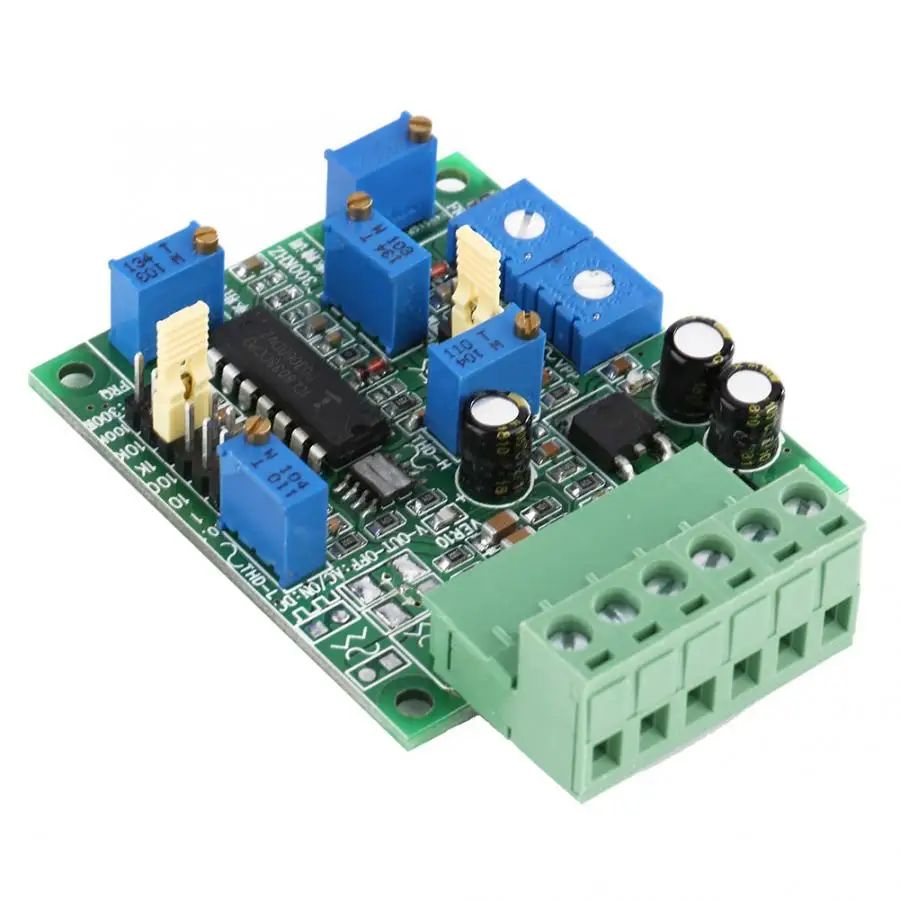

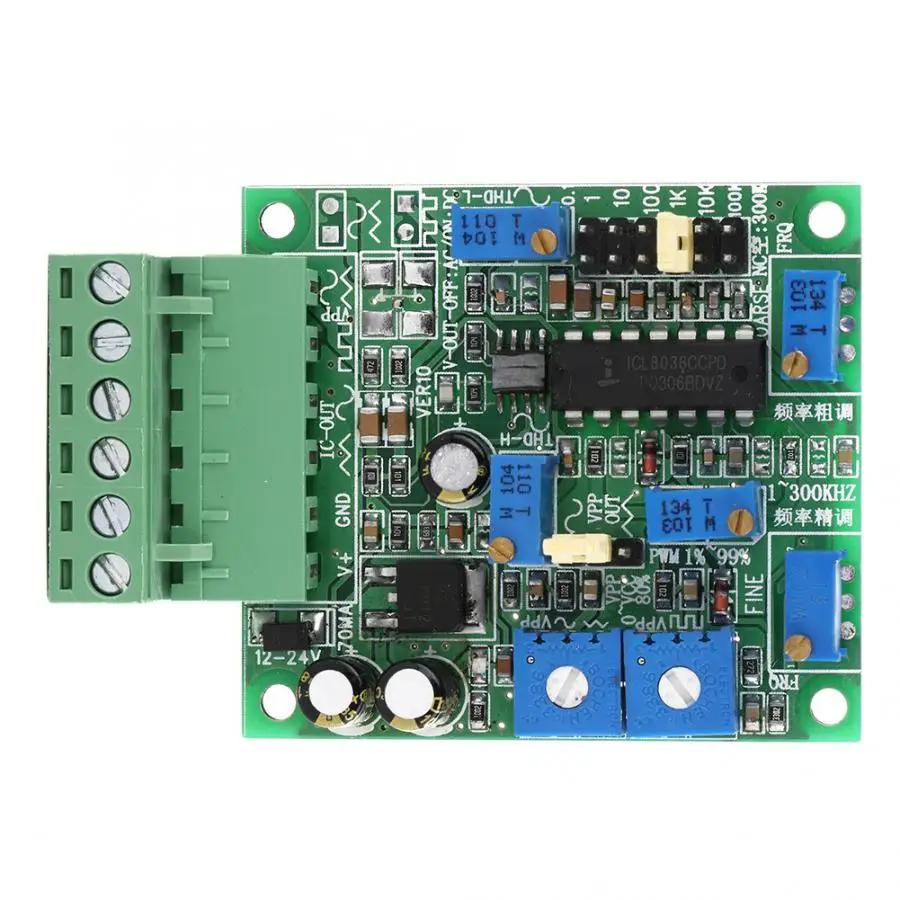

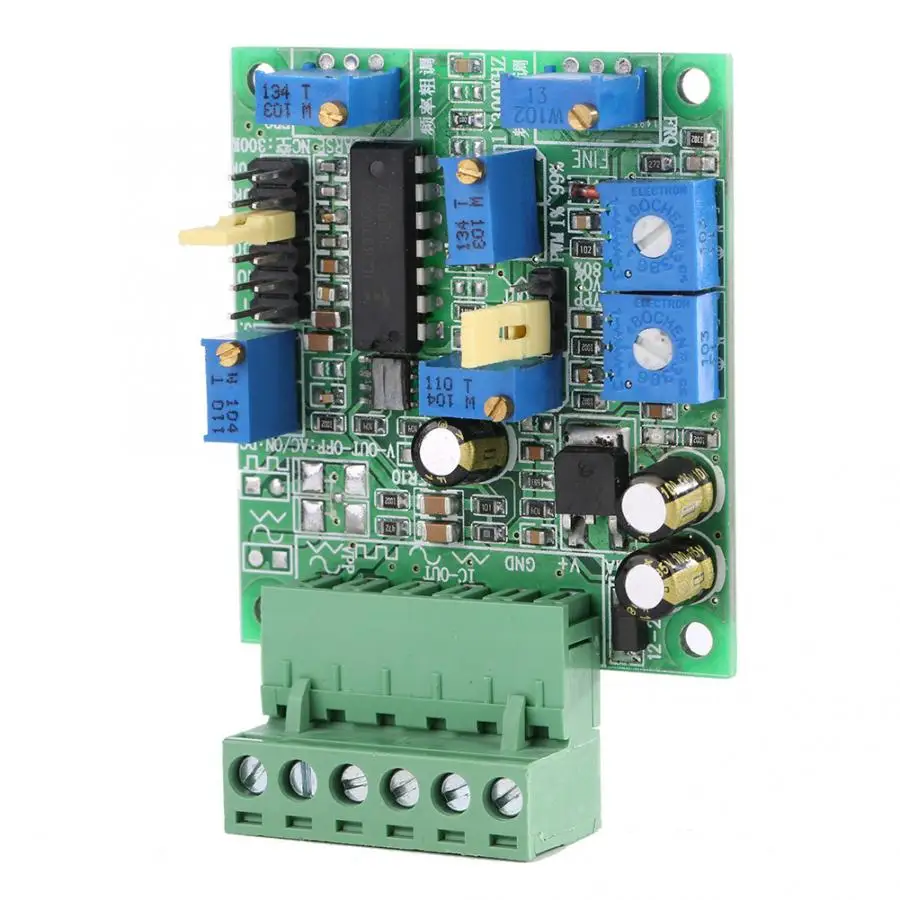

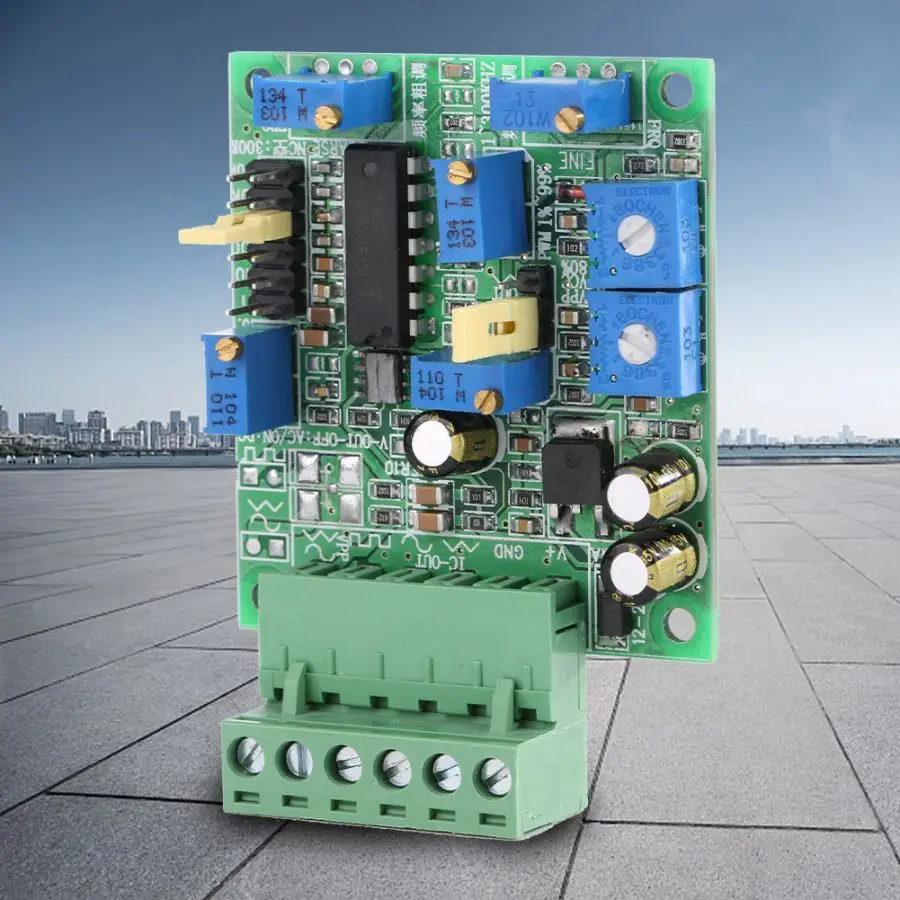

SG-8038 DDS генератор сигналов синусоидальный треугольный квадратный волновой модуль

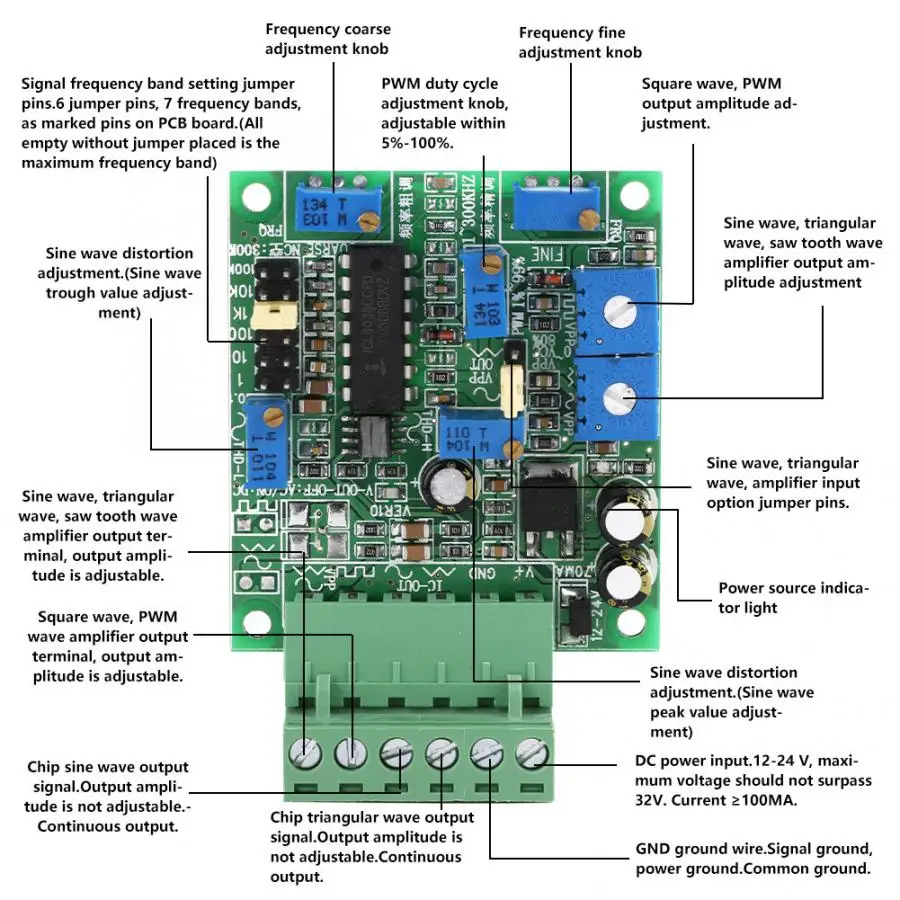

Обзор: Основными компонентами продукта являются микросхема генерации сигналов ICL8038, Высоковольтный усилитель с избыточной пропускной способностью, источник питания регулятора напряжения, схема настройки параметров сигнала, интерфейс ввода и вывода и т. д. он может выводить синусоидальную волну, квадратную волну (прямоугольную волну PWM), треугольную волну (положительную волну треугольника, волну анти-пилообразной, положительную волну пилообразной). Амплитуда выходного сигнала VPP регулируется, искажение THD регулируется, выход ШИМ регулируется, частота FRQ регулируется. Высокая производительность привода. Используется для различных мероприятий в качестве генератора сигналов. Особенности:

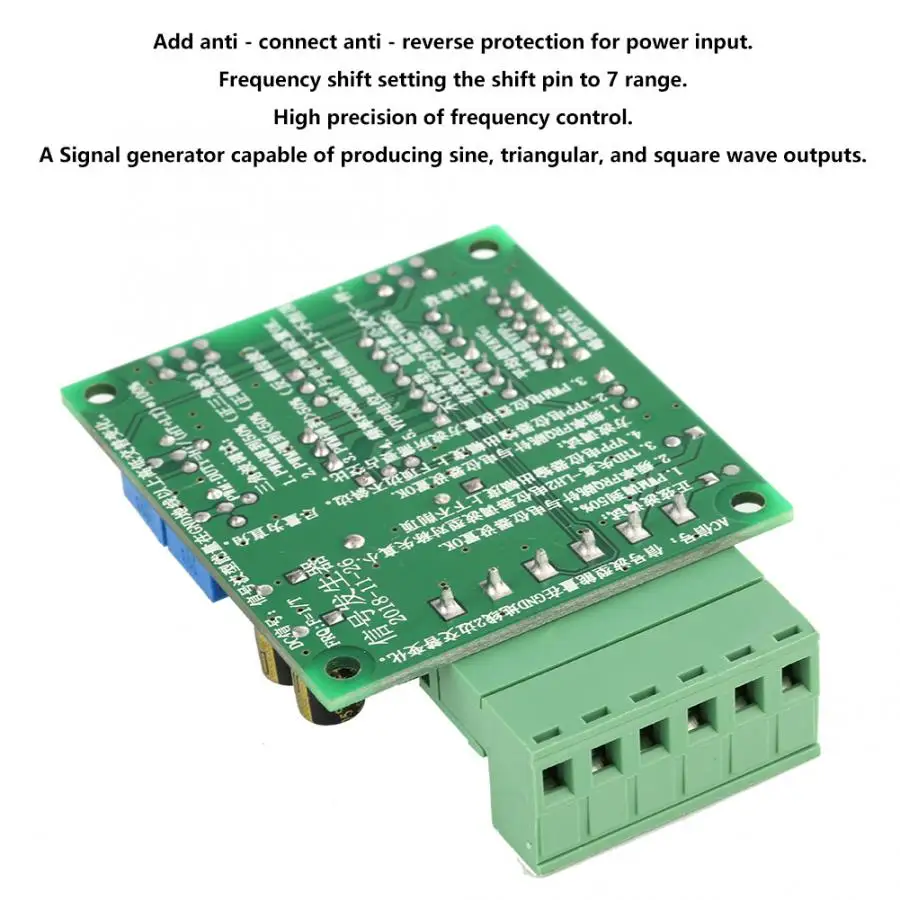

Генератор сигналов, способный производить синусоидальные, треугольные и квадратные волновые выходы. Частота выходного сигнала и коэффициент мощности остаются неизменными, когда сигнал источника питания изменяется путем добавления стабилизированного источника питания. Выходной сигнал более стабильный. Добавить анти-подключение анти-обратная защита для ввода питания. Настройка частоты сдвига штифта переключения на 7 диапазонов. Регулирование частоты делится на точную регулировку и точную регулировку 2 многоповоротных прецизионных потенциометра, высокая точность частотного управления. Спецификация: Состояние на 100% абсолютно новый Вес: 32 г/1,1 унции Модель: SG-8038 А. Функция и использование 2,11. Режим охлаждения: Естественное охлаждение (нормальная рабочая температура не более 40 градусов). 2,12. Использование: нельзя помещать в другое нагревательное оборудование, чтобы избежать пыли, масляного тумана, коррозионного газа, влажности и сильных вибрационных мест. Воспламеняющиеся газы, проводящая пыль или жидкости запрещены. 2,13. Рабочая температура:-15 ~ + 45 c. 2,14. Рабочая влажность: 40% ~ 90%. 2,15. Допустимая Вибрация: менее 10-55 Гц/0,15 мм 2,16. Температура хранения: от-20 до + 65 ℃ 2,17. Космические помехи волны: нет требования B. Параметры индекса производительности: 1. Механическая структура и параметры электронной цепи основной машины 3.1.1. Входное напряжение: DC-12-24v 3.1.2. Входной ток и потребляемая мощность: Минимальный ток в режиме ожидания: 35 мА/24 В Максимально допустимый Рабочий ток: 75ма/24В Допустимый пусковой скачок пикового максимального тока: 1A 3.1.3 допустимая пульсация входной мощности: 200 мВ 3.1.4. Диапазон регулировки частоты: 1 гц-350 кГц, 7-зубчатая Двойная точность регулировки многоповоротного потенциометра, высокая точность управления частотой. 3.1.6 рабочий цикл ШИМ регулируется от 5% до 100% 3.1.7 квадратная волна, усилитель pwm выход VPP амплитуда регулируемый диапазон: 0 ~ VCC (входное напряжение источника питания-2 в). 3.1.8. Регулируемый диапазон выхода VPP амплитуда треугольной волны синусоидального волновой усилитель: 0 ~ 2/3VCC (около 70% входного напряжения источника питания, амплитуда выхода может быть увеличена, если требование о степени искажений не является высоким). 3.1.9. Усилитель выходной мощности сигнала тока 20мА/схема 3.1.10. Сигналы треугольной волны и синусоидальной волны прямо из чипа имеют наименьшие искажения, но слабые возможности вождения. Кроме того, низкий конец волнового типа этого сигнала не находится на земле (то есть плавающая земля, есть нижний шум, поднимите определенную амплитуду на провод заземления, а затем форму волны. Все чипы ICL8038 такие. Если вы хотите использовать эти два интерфейса, вы должны обратить внимание, соответствуют ли они внешней цепи пользователя. 3.1.11. Время запуска модуля. Время между включенным модулем и нормальным выходом сигнала. Выходное время усилителя относительно длинное, от 2 до 3 секунд. В течение этого времени амплитуда волны увеличивается от медленного полного до установленного значения. Этот усилитель может играть роль буферизации мощности. Уменьшает воздействие терминала. Инструкции по эксплуатации и другие: А. Отладка синусоидальной волны: 1. Настройте ШИМ до 50%. 2. Частотный FRQ прыгающий штырь и потенциометр настроены в порядке. 3. THD distortion-LH2 потенциометр имеет небольшие симметричные искажения в волновом режиме. 4. Амплитуда выходного сигнала VPP вверх и вниз без резки сверху. B. Квадратная волна и ШИМ отладка: 1. Настройка частоты FRQ перемычки иглы и потенциометра ок. 2. VPP потенциометр выходной амплитуды верхней и нижней верхней кромки не гипотония. Попробуйте быть прямым углом. 3. Рабочий цикл необходим для установки квадратной волны в потенциометре ШИМ. C. Отладка треугольной волны: 1. Настройте ШИМ до 50% (положительная треугольная волна) 2. Установите PWM до <50% (положительная волнистая Пилообразная волна) 3. Установите PWM до> 50% (анти-скользящая волна) 4. Частотный FRQ прыгающий штырь и потенциометр настроены в порядке. 5. Диапазон выхода потенциометра VPP не вырезает верхнюю часть D. Некоторые основные концепции сигналов. Сигнал переменного тока: сигнал волны энергии чередуется между GND заземлением провода и GND заземления провода. Сигнал постоянного тока: сигнал волны энергии меняется попеременно над GND заземлением провода. FRQ: F = 1/T PWM DUTY = HT/+ LT (HT) * 100% Различные типы волн, различные формулы расчета значений отличаются. Чтобы проконсультироваться с таблицей расчета, или с измерением прибора. Существует много типов значений V, которые обычно используются следующим образом: Пиковое значение, пиковое значение VPP, среднее значение VAVG, истинное эффективное значение T-VRMS, эффективное значение/RMS VRMS Комплектация: 1 x модуль генератора сигналов Примечание: 1. Убедитесь, что источник питания составляет от 12 до 32 В. Если батарея работает, полное напряжение и низкое напряжение батареи также должны соответствовать этому требованию. 2. Сигналы прямой треугольной волны и синусоидальной волны от чипа имеют наименьшие искажения, но слабые возможности вождения. Кроме того, низкий конец волнового типа этого сигнала не находится на земле (то есть плавающая земля, есть нижний шум, поднимите определенную амплитуду на провод заземления, а затем форму волны. Все чипы ICL8038 такие. Если вы хотите использовать эти два интерфейса, вы должны обратить внимание, соответствуют ли они внешней цепи пользователя. 3. Время запуска модуля. Время между включенным модулем и нормальным выходом сигнала. Выходное время усилителя относительно длинное, от 2 до 3 секунд. В течение этого времени амплитуда волны увеличивается от медленного полного до установленного значения. Этот усилитель может играть роль буферизации мощности. Уменьшает воздействие терминала. Необходимо оценить перед использованием. Эта задержка включения питания, функция медленного запуска может удовлетворить требования клиента, независимо от того, есть ли конфликт. 4. Рекомендуется использовать более низкую частоту в соответствии с требованиями использования. Это улучшит Стабильность работы. 5. Когда ШИМ настроен на 100%, выход не имеет формы волны и всегда находится в состоянии высокого уровня. Поэтому при настройке регулировки потенциометра в PWM не переборщите его (не переборщите его по часовой стрелке). Если вы переборщите это, вы не увидите выходной сигнал. Если обнаружится, что нет выхода формы волны, многоповоротный ШИМ регулирующий потенциометр может поворачиваться против часовой стрелки до тех пор, пока не будет выход формы волны (когда против часовой стрелки повернут до конца, также есть 5%-10% PWM с выходным сигналом, и минимальное отношение рабочего цикла PWM будет отличаться от разных частот). Мультиповоротный прецизионный потенциометр, используемый в этом продукте, 24-поворотный. 6. если требуется квадратная волна или Прямоугольная форма волны с очень точной частотой и коэффициентом мощности, обратите внимание, что Настройка PWM повлияет на небольшое изменение частоты, и ШИМ и частота должны быть отрегулированы назад и вперед для достижения желаемой точности. Кроме того, если амплитуда выходного сигнала PWM слишком низкая, это повлияет на точность измерения рабочего цикла и степень искажения формы волны PWM. 7. Для очень точных синусоидальных сигналов обратите внимание, что при регулировании пика и корыта двух THD потенциометров они будут взаимодействовать друг с другом, но только слегка. Если требования очень высокие, это будет назад и вперед для регулировки thd-l, H эти два потенциометра для удовлетворения требований. Кроме того, для вывода синусоидальной волны существует Предпосылка: потенциометр амплитуды ШИМ должен быть отрегулирован до максимальной выходной мощности, определяемой на 50% от рабочего цикла, И затем исправить thd-l/H два потенциометра, для достижения высокой точности синусоидального выхода.
