Дифференциальный режим + композитный высокоэффективный фильтр EMI

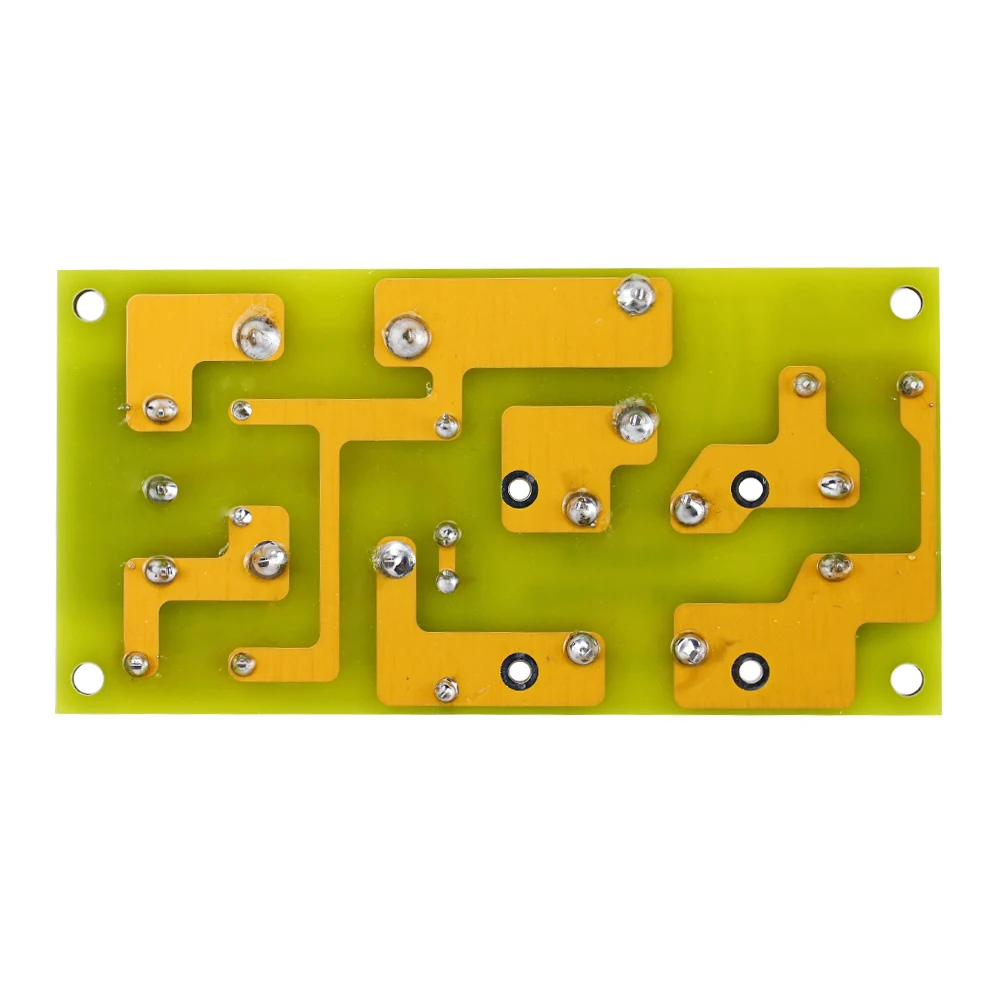

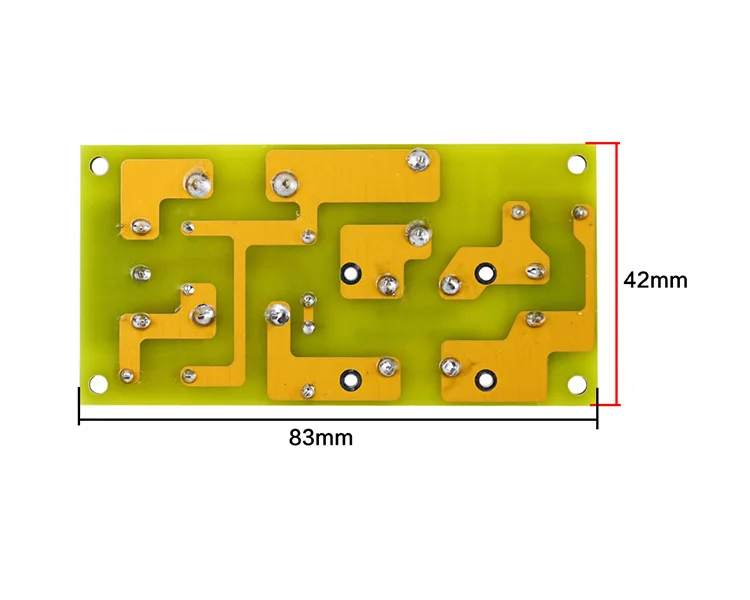

Спецификации печатных плат FR4,83x42x1,6 мм, Кратчайший дизайн больших токовых линий, короткий путь, может выдерживать больше тока и меньше помех внешнему миру.

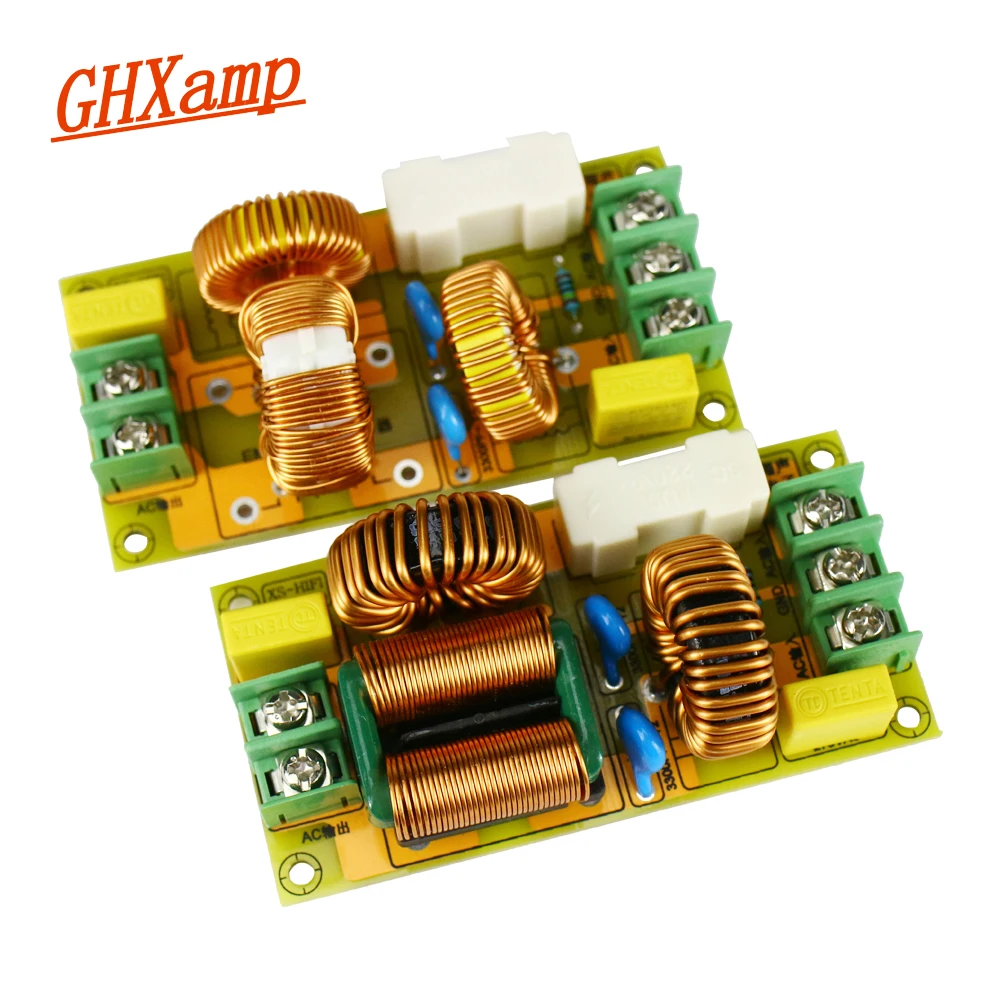

Индукторы общего режима доступны в размерах 4A и 25A.

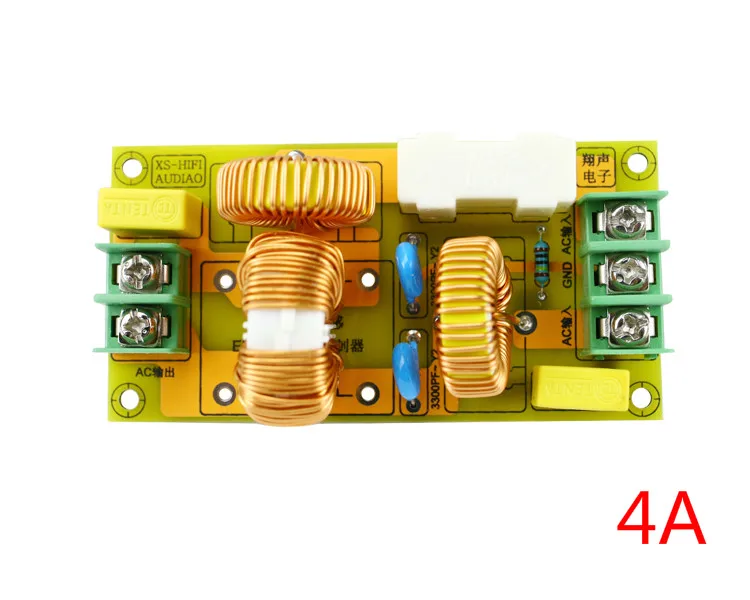

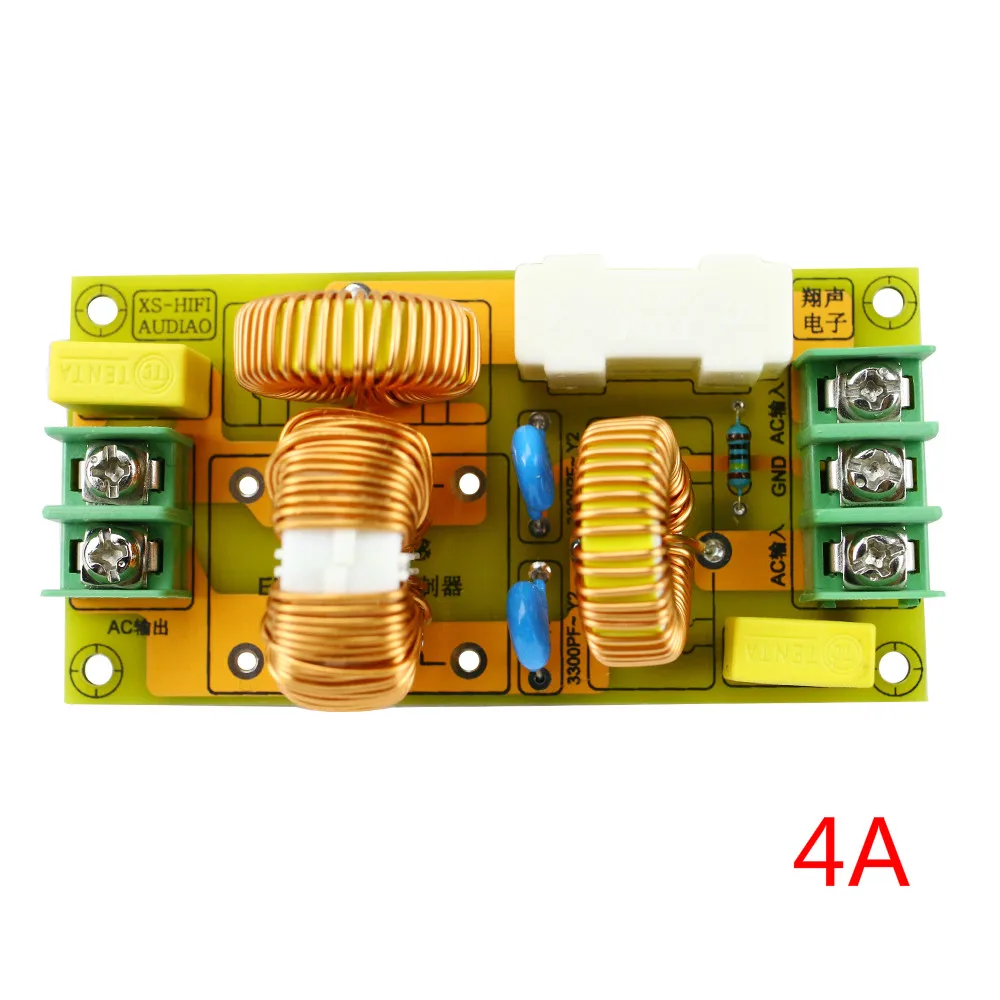

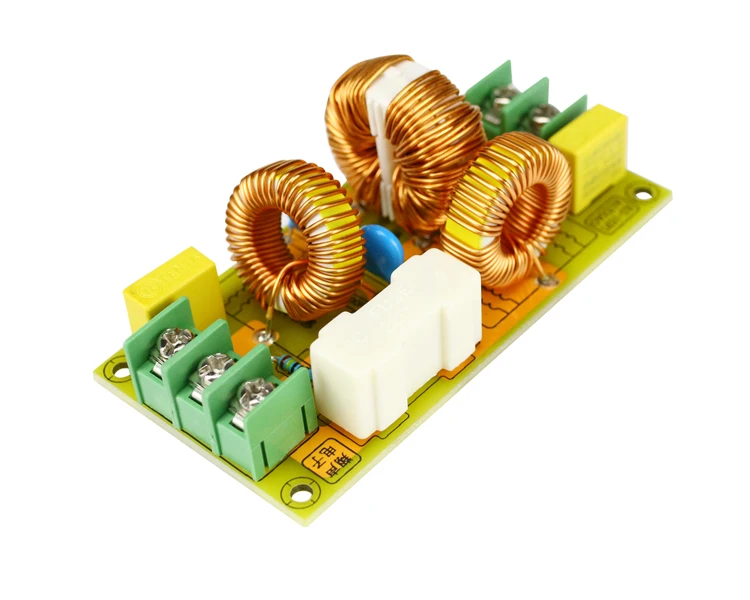

Фильтр 4A индуктор общего режима в 4A

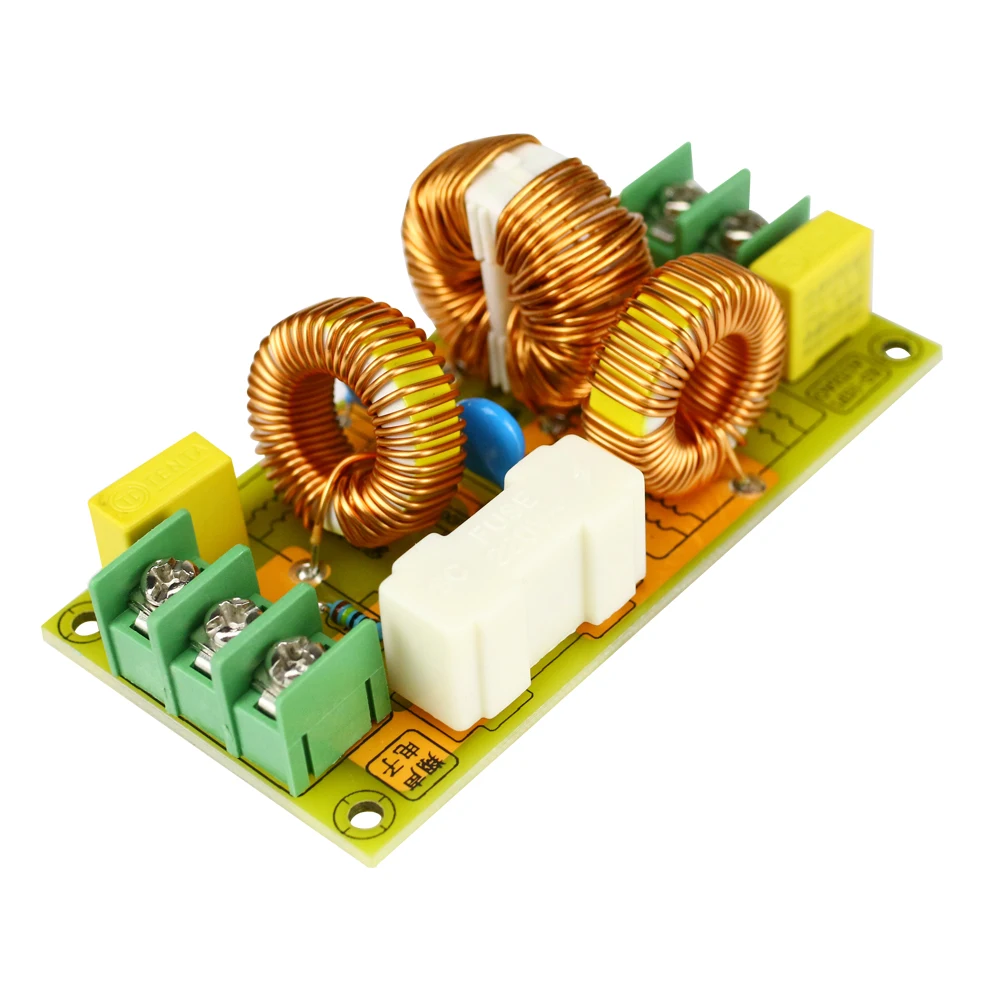

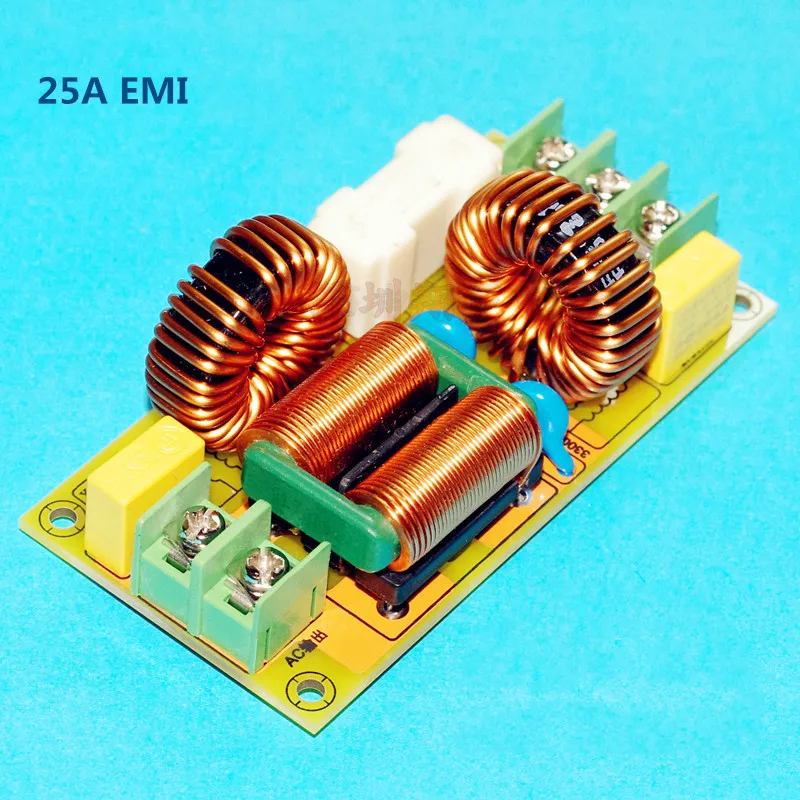

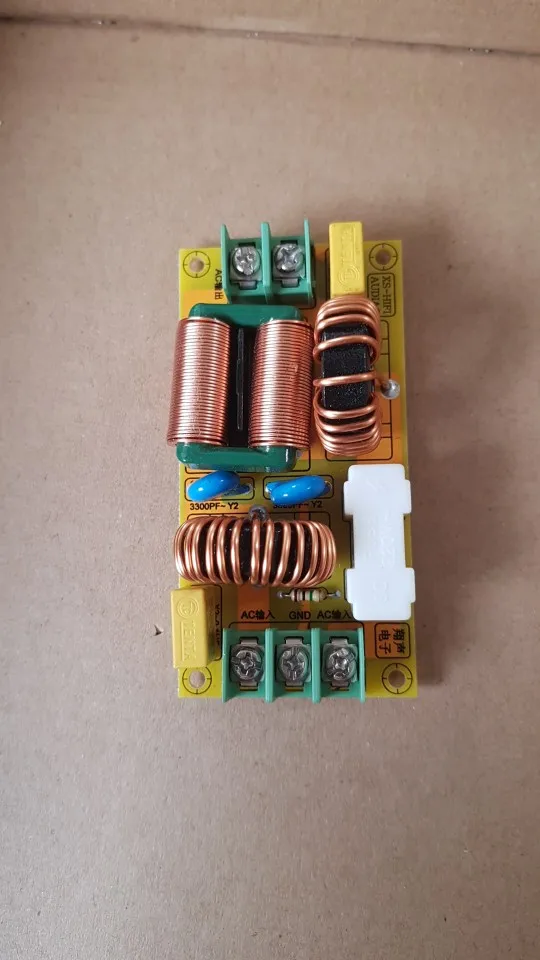

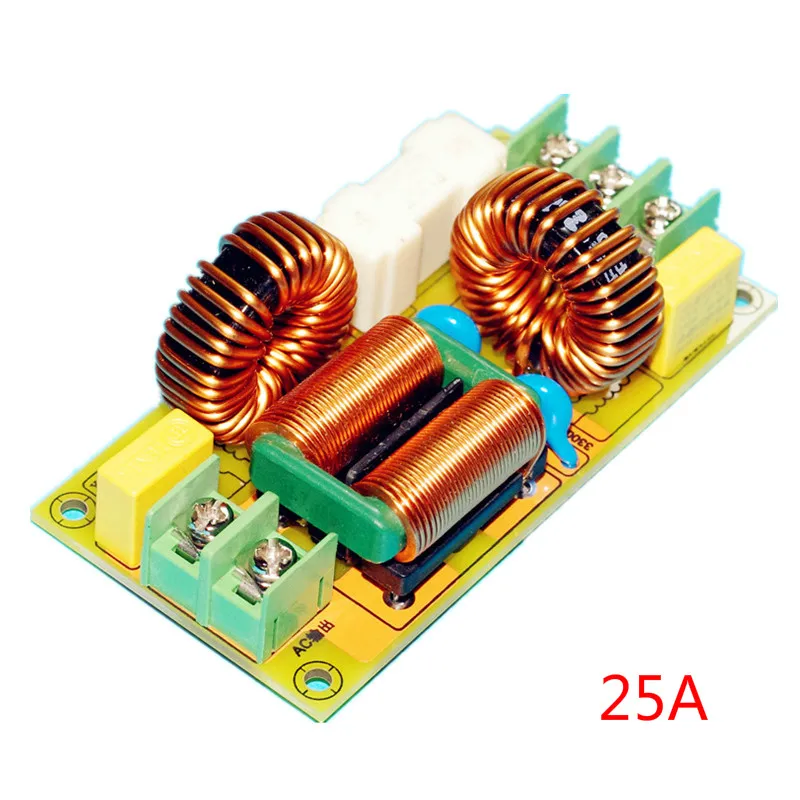

Плоская медная полоса 25 А индуктор общего режима и феррокремниевый алюминиевый индуктор дифференциального режима в 25 А
Примечание: фильтр 4A, стандартный предохранитель 5A, фильтр 125A, стандартный предохранитель 20A.
Введение схемы электрофильтра EMI:
Схема состоит из трех частей,
Первая фильтрующая часть дифференциального режима,
Вторая часть-схема фильтра общего режима,

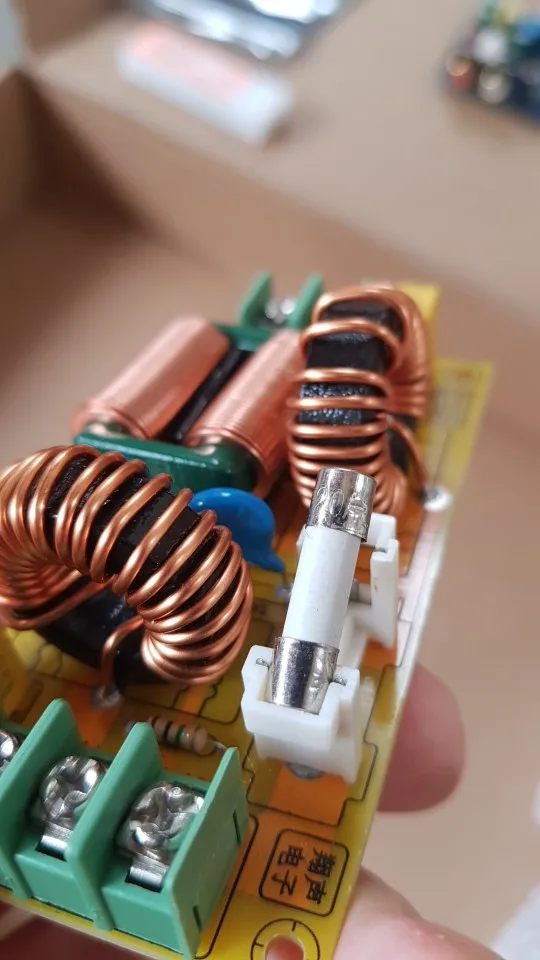

Третья часть закреплена с помощью держателя предохранителя. Различные размеры предохранителей могут быть заменены.
Во внутренней цепи двухступенчатого гибридного фильтра EMI Используется Двухступенчатый (также называемый Двухсекционный) фильтр, поэтому эффект фильтрации шума лучше. Для некоторых пользователей возникает проблема быстрой переходной групповой импульсной интерференции с частотой повторения в несколько килогерц, которая может подавить.
Данный модуль используется с декодером или усилителем мощности. Он может фильтровать высокочастотный шум блока питания, устранять помехи от сети и очищать источник питания. Он очевидно может улучшить качество звука усилителя мощности, улучшить разрешение и сделать фон тихим.
Вход GND необходимо подключить к заземляющему проводу кабеля питания. При этом его можно подключить к корпусу шасси. Посмотрите конкретную ситуацию. Пожалуйста, обратите внимание на направление при пайке 4А индуктор общего режима. Нажмите этикетку на печатной плате и изображение ребенка, чтобы установить припой.
Ниже приводится общее чувство высокочастотных электромагнитных помех EMI-фильтров.
Для высокочастотных электромагнитных помех (EMI) Обычно три технологии могут выполнять фильтрацию источника питания для подавления помех. При фактическом использовании часто смешивается с двумя или даже несколькими технологиями. Это:
1. Добавьте конденсатор между живыми и нейтральными проводами источника питания, то есть X конденсатор. Выбран тип X2, основная функция-устранение помех общего режима, а Диапазон емкости составляет 0,01 мкФ --- 0,47 мкФ.
2. Добавьте конденсатор между силовой линией и заземлением, то есть Y-конденсатор. Выберите тип Y2, в основном для устранения помех перекрестных помех, диапазон емкости составляет 2200 пФ ~ 0,1 мкФ. Для снижения тока утечки емкость не должна превышать 0,1 мкФ, а плата-3300 ПФ.
3. Отклонение общего режима, индуктивность общего режима (подавление катушки на двух линиях электропитания), когда Номинальный ток большой, диаметр провода общего режима дросселя должен быть соответственно увеличен, чтобы выдержать большой ток. Кроме того, правильное увеличение индуктивности может улучшить низкочастотные характеристики затухания. В этой схеме используется 10 мгн.
4. Дифференциальное Сенсорное подавление, плохая индуктивность и подавление последовательного режима помех между линиями электропередачи.
