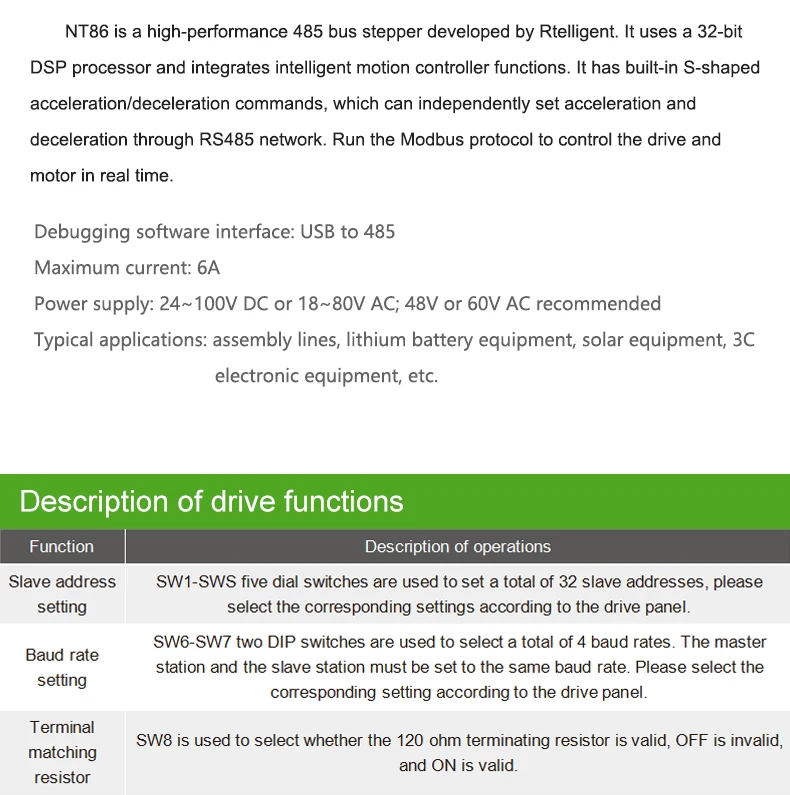

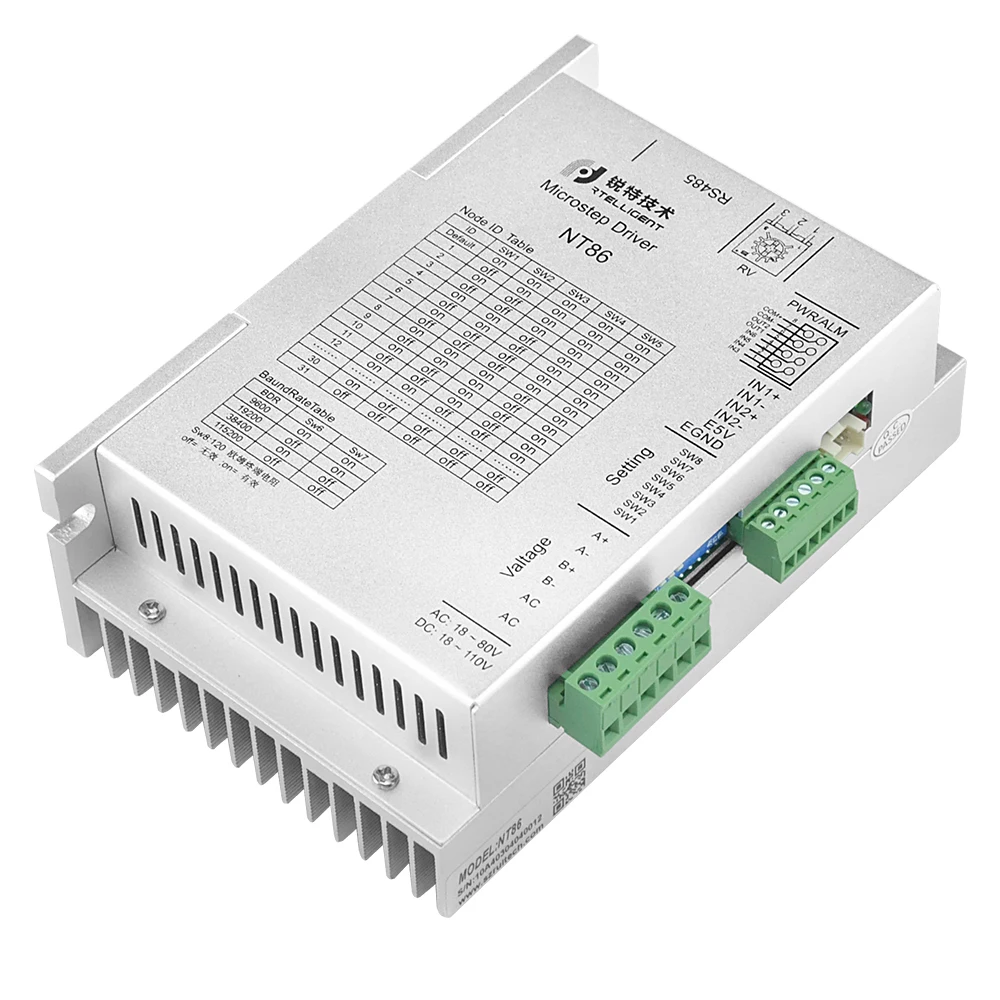

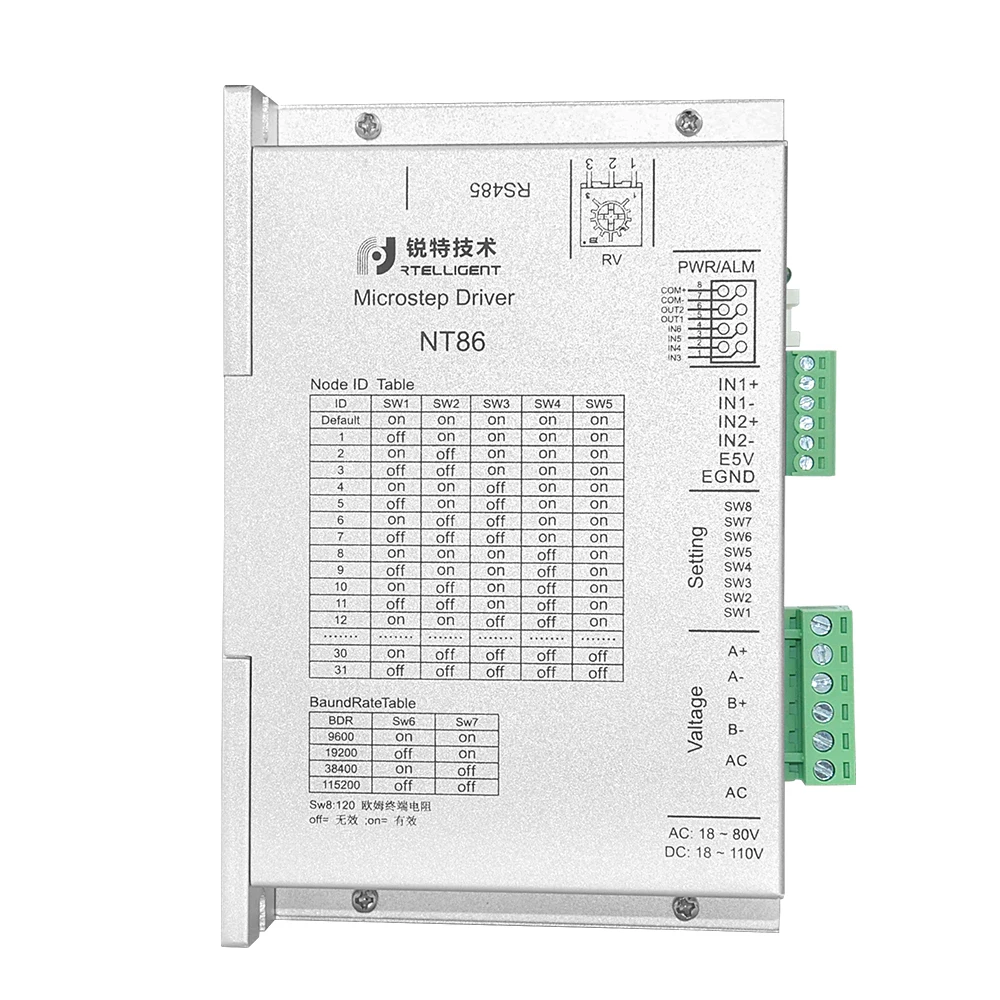

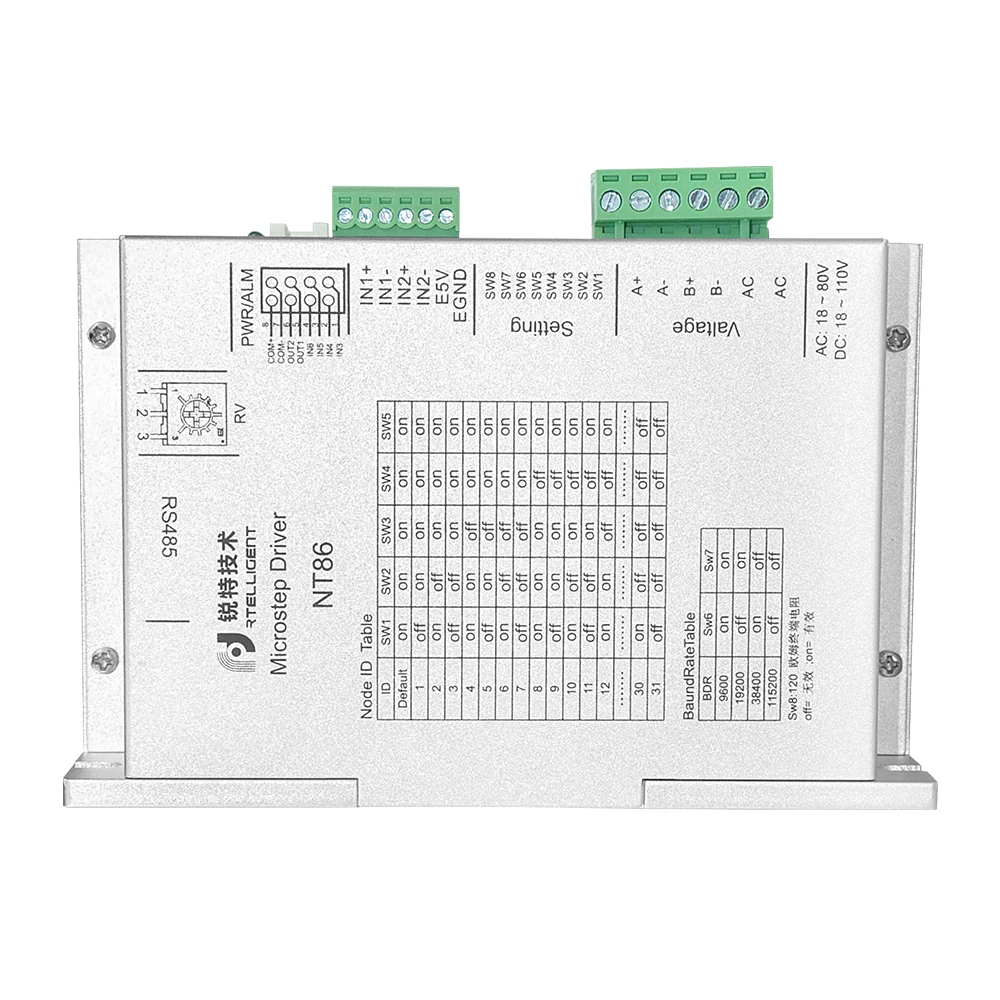

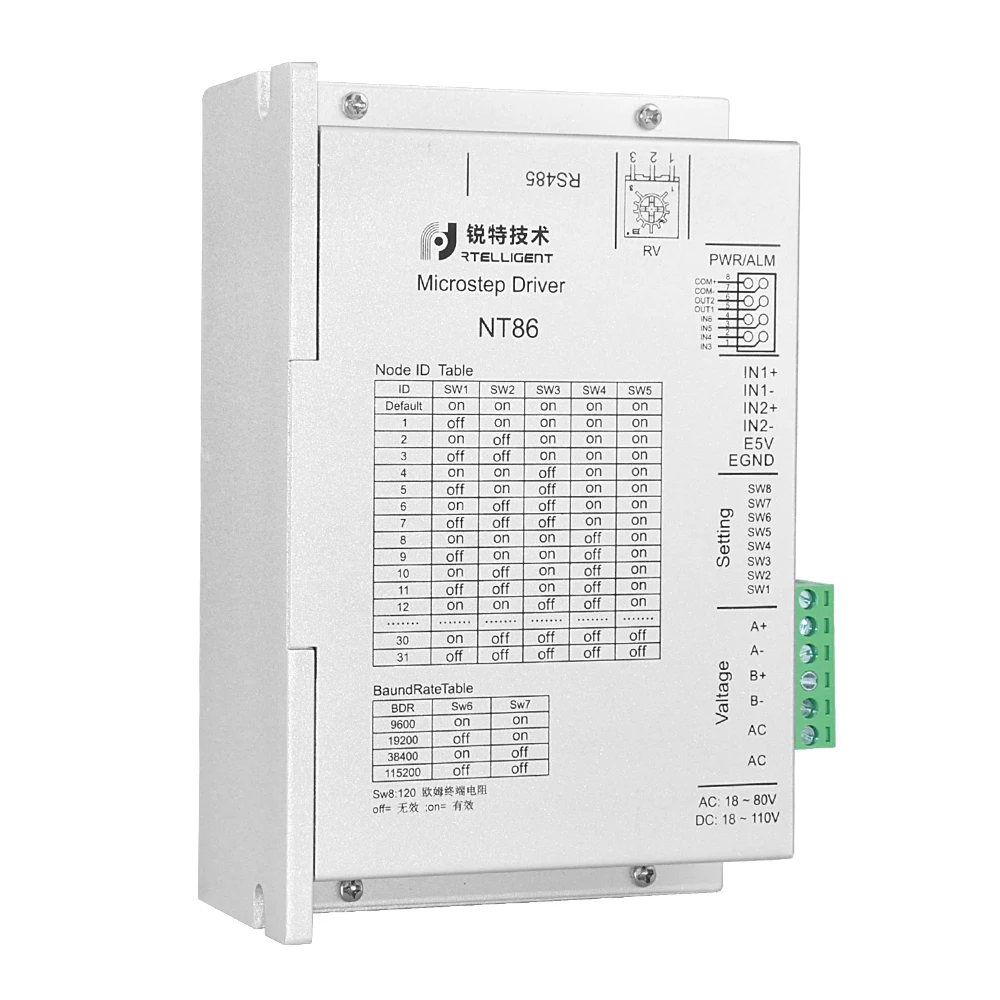

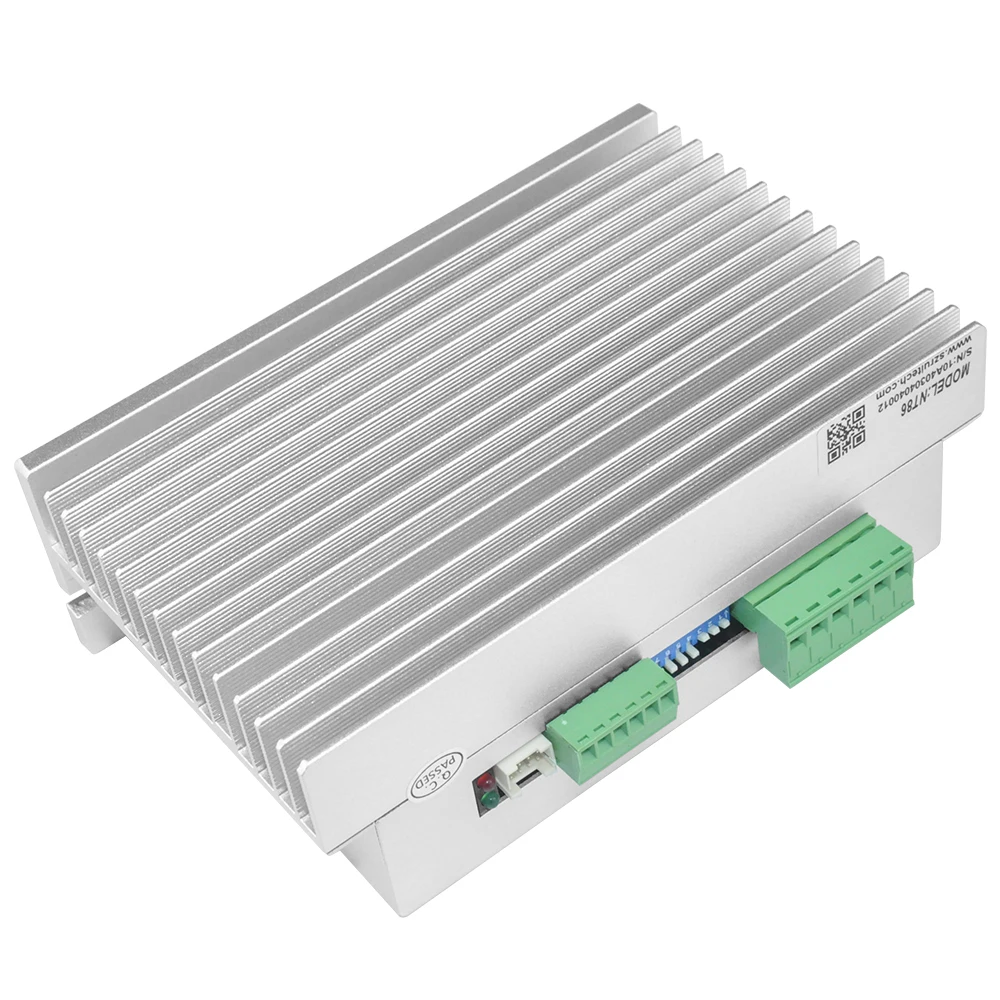

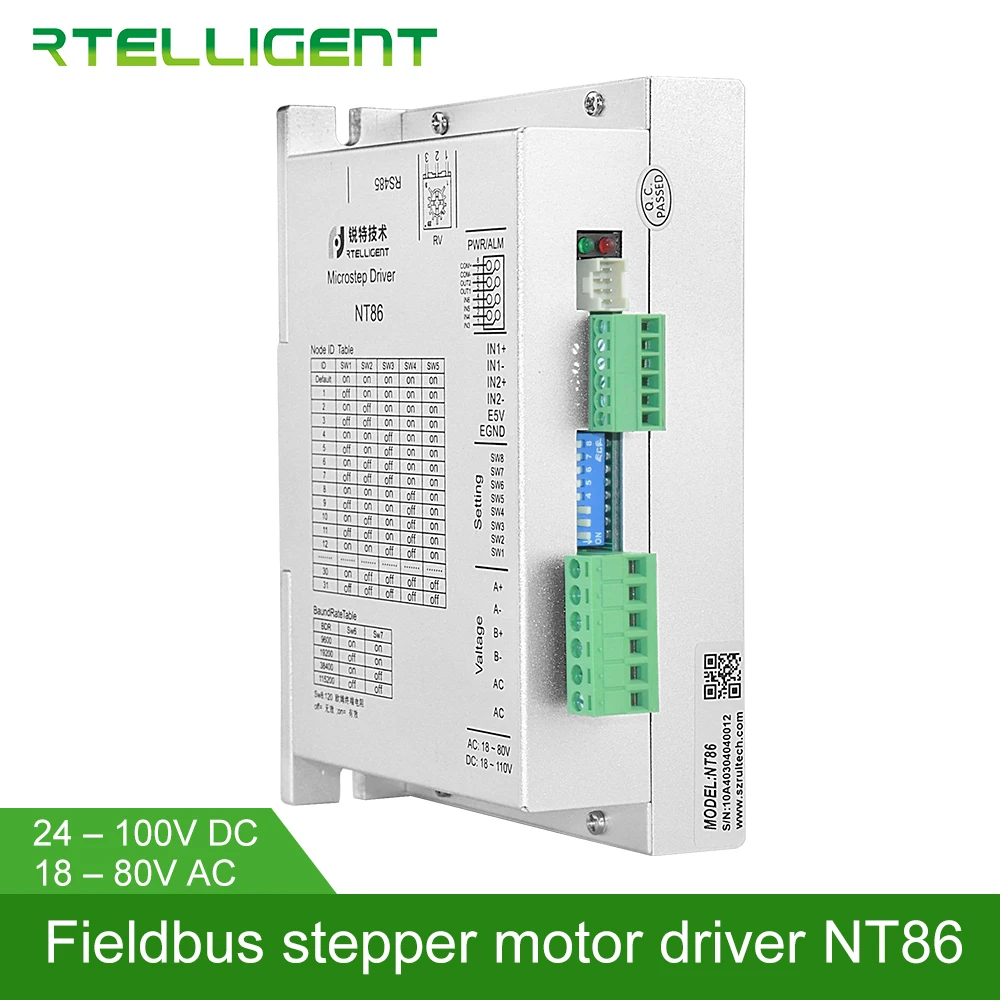

NT60-это высокопроизводительный Драйвер шагового двигателя, управляемый шиной, который интегрирует интеллектуальную функцию регулятора движения со встроенными команды ускорения/замедления в форме S для самостоятельного настройки ускорения и замедления. Контроль привода и двигателя в режиме реального времени, запуская протокол Modbus по сети RS485.
1.1.1 Особенности Программируемый маленький размер Драйвер шагового двигателя Источник питания: 24-100 в пост. Тока, 18 -80 в перем. Тока, 48 В или 60 в перем. Тока Режим управления: Modbus/RTU Способ связи: RS485 Максимальная выходная фаза тока: 6А/фаза (синусоидальный пиковый) Цифровой порт IO:6-канальный оптически изолированный цифровой Входной сигнал: IN1, IN2 5V дифференциальные входы, также может быть подключен к 5V одиночный вход; IN3 ~ IN6-это 24 В, Одноконтурный вход, обычное Анодное Подключение;
2 канала оптически изолированного цифрового сигнала на выходе, максимально Выдерживает напряжение 30 в, максимальный токовый или Тяговый ток 100 мА, общее катодное соединение.
1,2 Безопасность инструкцииТранспортировка, установка, использование или техническое обслуживание этого продукта должны осуществлять сотрудники, которые профессионально квалифицированы и ознакомлены с перечисленными выше функциями.
Для того чтобы минимизировать возможные риски для безопасности, вы должны выполнять все местные и местные правила безопасности при использовании этого оборудования. Различные области имеют различные правила безопасности. Вы должны убедиться, что оборудование устанавливается и используется в соответствии с вашим регионом. Спецификация.
Системные ошибки также могут привести к повреждениям оборудования или травмам. Мы не гарантируем, что этот продукт подходит для вашего специального применения, и мы не можем нести ответственность за надежность вашей системы.
Перед установкой и использованием обязательно прочитайте все соответствующие документы. Неправильное использование может привести к повреждению оборудования или нанесению ему вреда. Пожалуйста, строго соблюдайте соответствующие технические требования во время установки. Обязательно проверьте заземление каждого устройства в системе. Несимметричные системы не могут гарантировать безопасное использование электроэнергии.
Некоторые компоненты внутри продукта могут быть повреждены внешним статическим электричестве. Прежде чем трогать продукт, оператору следует убедиться, что нет статического электриения и избегать контакта с предметами, которые легко заряжены электростатически (химическое волокно, пластиковая пленка и т. д.).
Если ваше устройство находится в шкафу управления, пожалуйста, закройте крышку шкафа управления или дверь во время работы, в противном случае это может привести к повреждению оборудования или травме.
Во время работы системы, при подключении к кабелю, строго запрещена Горячая вилка. Дуга, Генерируемая горячим подключением, может наносить вред операторам и оборудованию.
Подождите не менее 3 секунд после выключения питания, чтобы коснитесь продукта или удалите проводку. Емкостные устройства могут по-прежнему хранить опасную электрическую энергию после отключения питания, и потребуется немного времени для освобождения. Чтобы обеспечить безопасность, вы можете измерить его с помощью мультиметра, прежде чем трогать продукт.
Пожалуйста, ознакомьтесь с важными инструкциями по безопасности, приведенными в этом руководстве, включая ясные предупреждающие символы для определения будущих аварийных ситуаций, а также прочтите эти инструкции и ознакомьтесь с ними перед установкой, работой и обслуживанием. Цель этого абзаца заключается в том, чтобы просигнализировать пользователей о необходимых инструкциях по безопасности и уменьшить риски травм и безопасности оборудования. Просчеты значения предотвращения безопасности могут привести к тяжелым повреждениям или сделать устройство непригодным для использования.
1,3 приготовление перед запускомПеред запуском, пожалуйста, подтвердите, что у вас есть следующие компоненты:

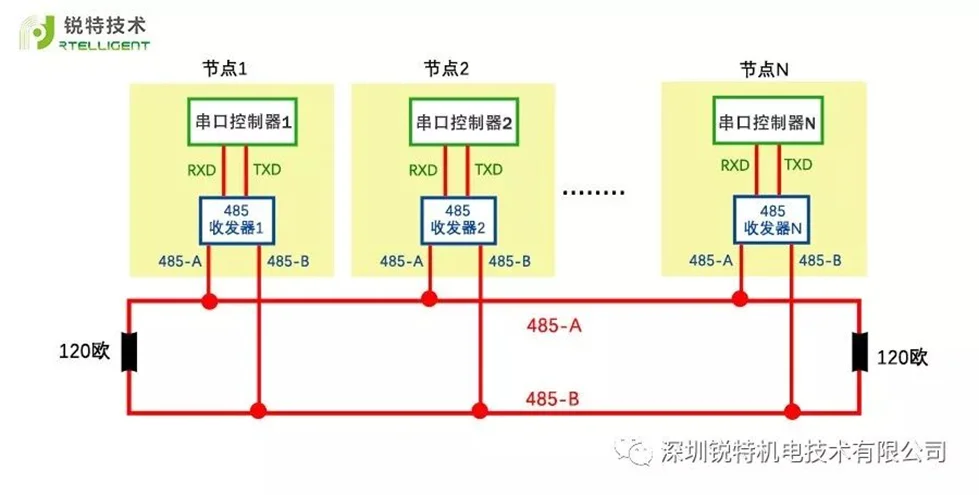

В шаговый двигатель, что соответствует езды на автомобиле Маленькая шлицевая отвертка для затяжки соединительных винтов Компьютер с Microsoft Windows XP/Vista/Windows 7/Windows 8/Windows 10 (32-бит или 64-бит) Установленная операционная система Программное обеспечение ntconfiorator (может быть загружен сHttp://www.szruitech.com/Support-tsrj.html) Подсказка: когда первый диск подключен к порту связи с компьютером или контроллером в стиле «RS-485», сетевой кабель можно разрезать на два сегмента. Одну секцию, которая используется для подключения накопителя к RS-485 коммуникационный порт компьютера или контроллер, И другую секцию можно использовать для подключения клеммы, подходящего к резистору, к порту связи с RS-485 в конце последней версии драйвера в шине. 1.3.1 установки ntconfigurator Скачайте и установите программное обеспечение ntconfiguator; Нажмите Start / All Programs / RETELLIGENT/ntconfiguator для запуска программного обеспечения; Подключите диск к компьютеру с помощью кабеля связи. 1.3.2 подключения источника питания Подключите драйвер к блоку питания постоянного тока: в + подключается к блоку питания постоянного тока с положительным наконечником, а в-подключенный блок питания постоянного тока-с отрицательным. Закрепите соединение между приводным основанием и заземлением через заземляющий винт 1.3.3 подключение двигателяЕсли двигатель, который вы используете, является шаговым двигателем Rtelligent, подключите четыре провода черного, зеленого, красного и синего к a +, A-, B +, B-отверстия для езды на автомобиле.
Модель приводного двигателя по умолчанию представляет собой двухфазный шаговый двигатель. Если пользователь должен подобрать трехфазный шаговый двигатель, сначала модифицируйте тип двигателя через программное обеспечение для пусконаладочных работ, а затем подключите трехфазный шаговый двигатель.
1,4 Цифровой вход и выход, порт1,4.1 порты цифрового ввода и вывода

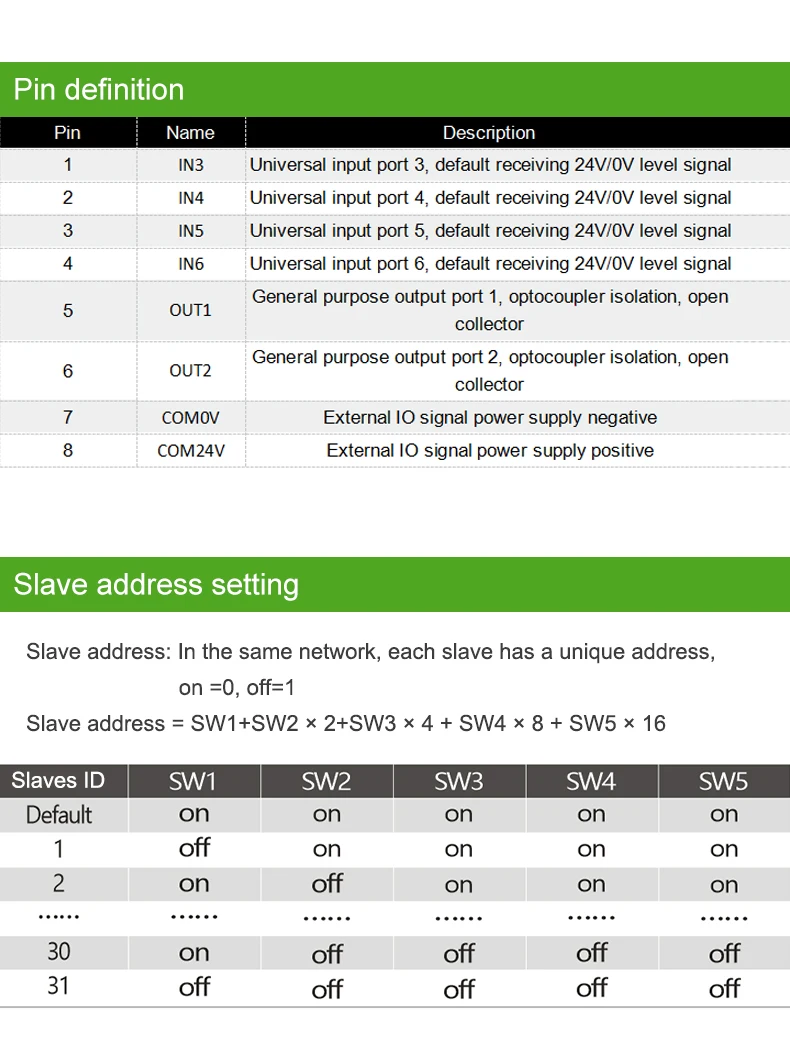

Шаговый Драйвер NT60 имеет 6 цифровых входов и 2 цифровых выхода. Цифровые порты ввода и вывода могут быть свободно настроены с различными функциями в соответствии с их собственные требования приложения.
Примечание: IN1 +/IN1-, IN2 +/IN2-это Входные клеммы 5 В. Не подключайте непосредственно к входному сигналу выше этого напряжения, в противном случае диск будет поврежден!Схема входного порта указана ниже, и пользователь может выполнять проводку системы в соответствии с графической схемой.
A) IN1 +/IN1-, IN2 +/IN2-дифференциал, Входные клеммы

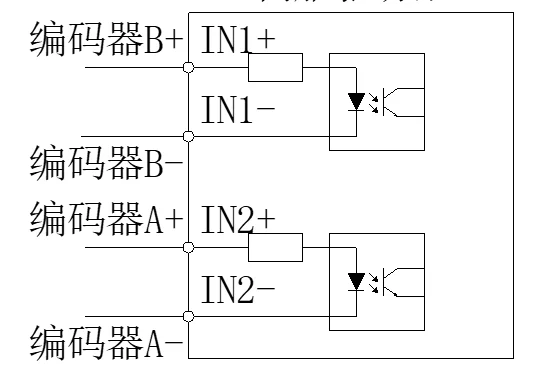

1. Внешний Мотор-энкодер формирует систему замкнутого контура:
2. Внешний импульсный + дифференцированный сигнал направления:
(A) дифференциал на вход 5 В
(B) 5 В, вход с одним концом
(C) 24 В, вход с одним концом
Примечание: При использовании входного сигнала 24 В, Пожалуйста, подключите ограничительный резистор по току 2K внешне, в противном случае диск будет поврежден.
3. Используйте односторонний способ подключения, внешний входной сигнал, например, положительный/Реверсивный сигнал jog:
B) вход IN3 ~ IN6 с одним концом
Например, если использовать IN3, Интерфейсные схемы IN3-IN6 одинаковые.
1. Когда хост-Устройство представляет собой релейный выход:
2. Когда хост-устройство открывается, выход коллектора:
3. Импульсный и направленный сигнал, вход с помощью IN3, клеммы IN4
1,4.2 цифровой выходной порт
NT60 содержит два изолированных выходных сигнала opto.
OUT1 выходная мощность тока составляет до 30 мА. Выходной ток OUT2 составляет до 150 мА.По умолчанию, электронные сигареты с цифровым выходом порты все нормально разомкнутый. Для изменения полярности порта вывода Вы можете использовать программное обеспечение для настройки ntconfiguator.
Используйте OUT1 в качестве примера, чтобы показать, что интерфейсные схемы OUT1-OUT2 одинаковые.

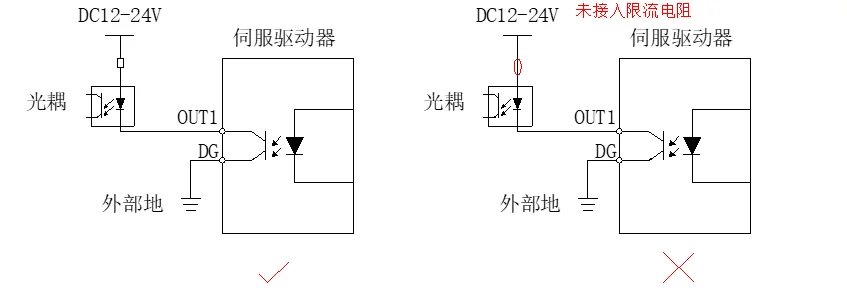

1. Когда хост-Устройство представляет собой релейный Вход:
Правильная схема проводки:
Неправильная схема проводки:
2. Когда хост-устройство является оптроном, вход:
