CALT 5V YGC-TBQ солнечный датчик общего излучения измеритель излучения/радиометр облученный завод прямой один год гарантии
Примечание:Если вы хотите другое напряжение или другой выход, пожалуйста, свяжитесь со мной или укажите конкретный номер модели при заказе.
Инструкция по использованию
TBQ датчик общего излучения использует принцип пироэлектрического датчика, используемый в сочетании с различными излучениями общего солнечного излучения, отраженного излучения, рассеянного излучения, инфракрасного излучения, видимого светильник, ультрафиолетового излучения, длинных волновых излучений.
Сердечник Индуктивный элемент датчика, с помощью обмотки покрытия мульти-контактный тепловой, его поверхность покрыта черным покрытием высокой скорости поглощения. Горячее соединение находится в корпусе, горячие и холодные контакты для генерирования термоэлектрической энергии. В линейном диапазоне, пропорционально выходному сигналу и солнечному излучению.
Двойное стекло для того, чтобы уменьшить воздействие конвекционной радиационной Таблицы воздуха, Внутренняя Крышка Устанавливается для того, чтобы отрезать инфракрасное излучение самой nacelle.
Применение
Этот датчик используется для измерения спектрального диапазона 0,3-3мкм, солнечного излучения, также может быть использован для измерения падающего солнечного излучения до наклонного отраженного излучения, например, индукция вниз, светильник, экранирующее кольцо, измеряемое рассеянное излучение. Таким образом, он может быть широко применен для использования солнечной энергии, метеории, сельского хозяйства, строительных материалов, старения и атмосферного загрязнения и других отделов для измерения энергии солнечного излучения.
Технические параметры
Чувствительность: 7 ~ 14 мкВ/Вт. m-2
Спектральный диапазон: 0,3-3μm
Диапазон измерения: 0 ~ 2000 Вт/м2

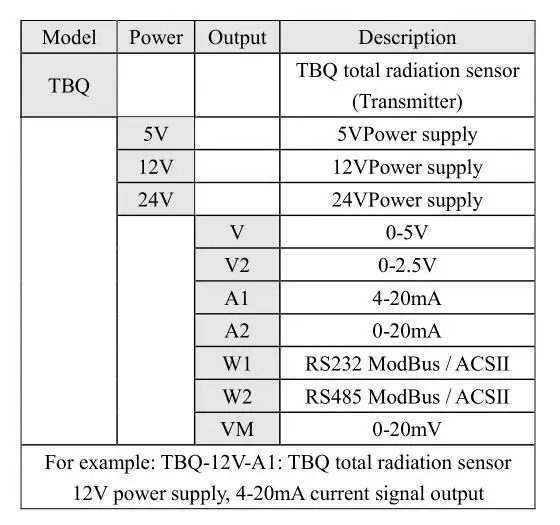

Источник питания: 5 В постоянного токаDC 12VDC 24V
Выход в форме: Пульс: импульсный сигналТок: 4 ~ 20 мАНапряжение: 0 ~ 2,5 вНапряжение: 0 ~ 5 В
Напряжение: 1 ~ 5 ВНапряжение: 0 ~ 20 мВRS232 (ascii / modbusПротокол) RS485(Ascii/modbusПротокол)
Инструмент лазерной линии длина: Стандартный: 2,5 м
Время отклика: ≤ 35 секунд (99%)
Внутреннее сопротивление: приблизительно 350Ω
Стабильность: ≤ ± 2%
Ответ Cosine: ≤ 7% (солнечный угол возвышения 10 °)
Ошибка ответа азимута: ≤ 5% (угол возвышения солнечной батареи 10 °)
Температурные характеристики: ± 2% (от-10 ℃ до + 40 ℃)
Рабочая температура окружающей среды:-40 ° C ~ + 50 ° C
Нелинейный: ≤ 2%

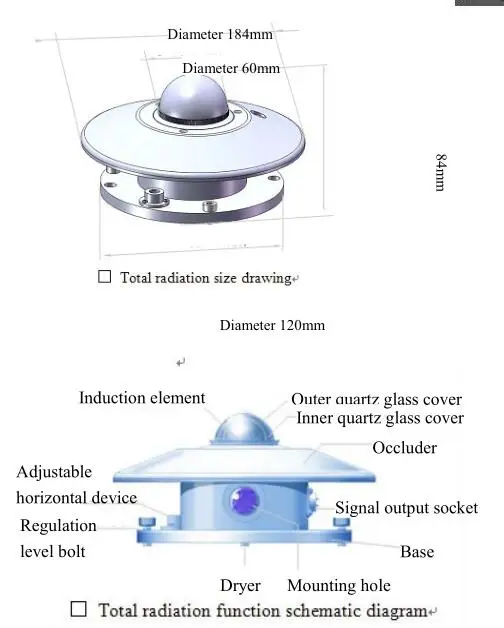

Общая структура
