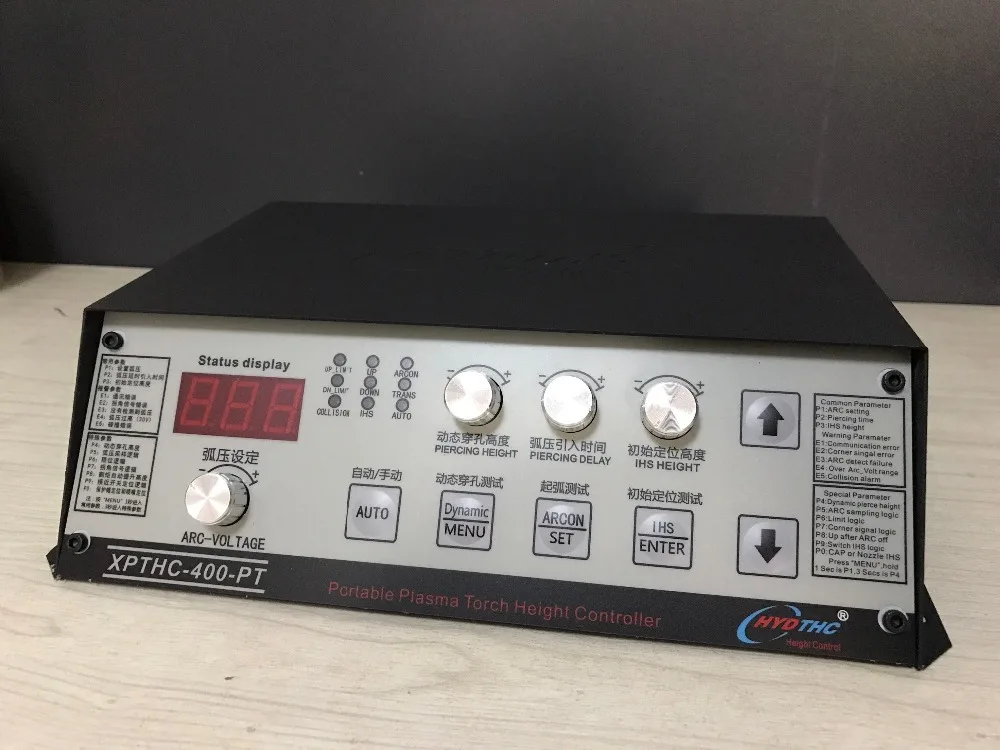

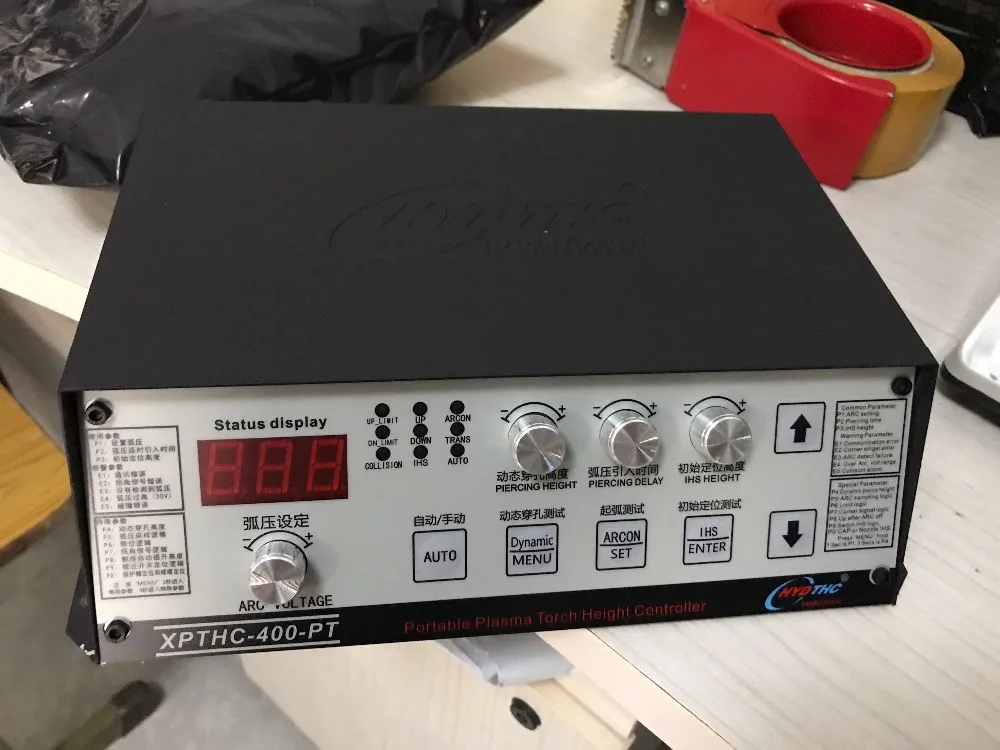

XPTHC-400-PT регулятор высоты напряжения дуги станок плазменной резки с ЧПУ регулятор высоты
XPTHC-400-PT является основной характеристикой постоянного тока плазменного источника питания. Он обнаруживает изменение высоты фонарь в процессе плазменной резки, обнаруживая изменение напряжения плазменной дуги и реализует контроль высоты режущего фонарь. Подходит для большинства импортных товаров. Или отечественные Плазменные модели.
Технические параметры:
Рабочий Источник питания: DC24V ± 10%
Адаптационный Двигатель: DC24V DC мотор.
Режим привода: ШИМ (режим модуляции ширины импульса).
Выходной ток: 1A-2.5A, максимальная мощность 30 Вт.
Рабочая температура: регулятор высоты-10 °F 60 ° C.
Режим первоначального позиционирования: метод позиционирования контактного переключателя и режим позиционирования приближения.
Режим передачи данных: Обнаружение напряжения дуги, пробить полный выход.
Коэффициент частичного давления: 50:1
Точность управления: Установите Напряжение дуги и фактическое напряжение дуги ± 1 В ± 3 в, что связано с механизмом подъема и пусковым напряжением двигателя.
Размеры: Длина X Ширина X Высота: 254mmX171mmX70mm.
Автомат для резки фонарь скорость подъема: 1000 мм/мин ∽ 4000 мм/мин (Рекомендуемая температура: 2500 мм/мин).
Набор дуги Диапазон напряжения: 30V ∽ 250V, который может быть изменен в соответствии с различными случаи применения.
Режим защиты от перегрузки: PWM регулировка ширины импульса, защита от перегрузки по току.
Максимальная скорость отслеживания резки: 10000 мм/мин (зависит от исходного напряжения, скорости и настроек чувствительности пользователя).

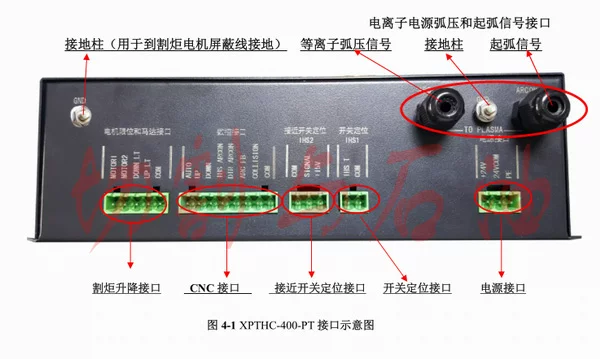

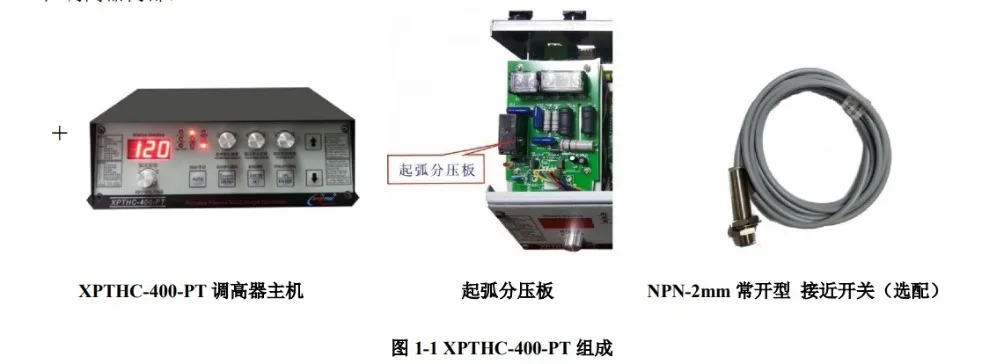

XPTHC-400-PT состоит из основного блока, разделительной пластины с дуговым напряжением и переключателя приближения.Так как этот продукт специально оснащен интерфейсом позиционирования электрошокового переключателя, Бесконтактный переключатель не включен в этот продукт. Пользователи должны сами приобрести его. Модель бесконтактного переключателя нашей компании-NPN, 2 мм, обычно открытый и полностью закрытый, а также может быть приобретен отдельно от нашей компании.Как показано на рис. 1-1. Пожалуйста, проверьте, когда клиент получит товар! (Примечание: дуговая пусковая пластина находится внутри регулятора высоты)
1.5 Размеры установки:
Регулятор высоты XPTHC-400-PT установлен над портативным ЧПУ и может быть установлен без открытия крышки. Размеры установки показаны на рис. 1-2.
