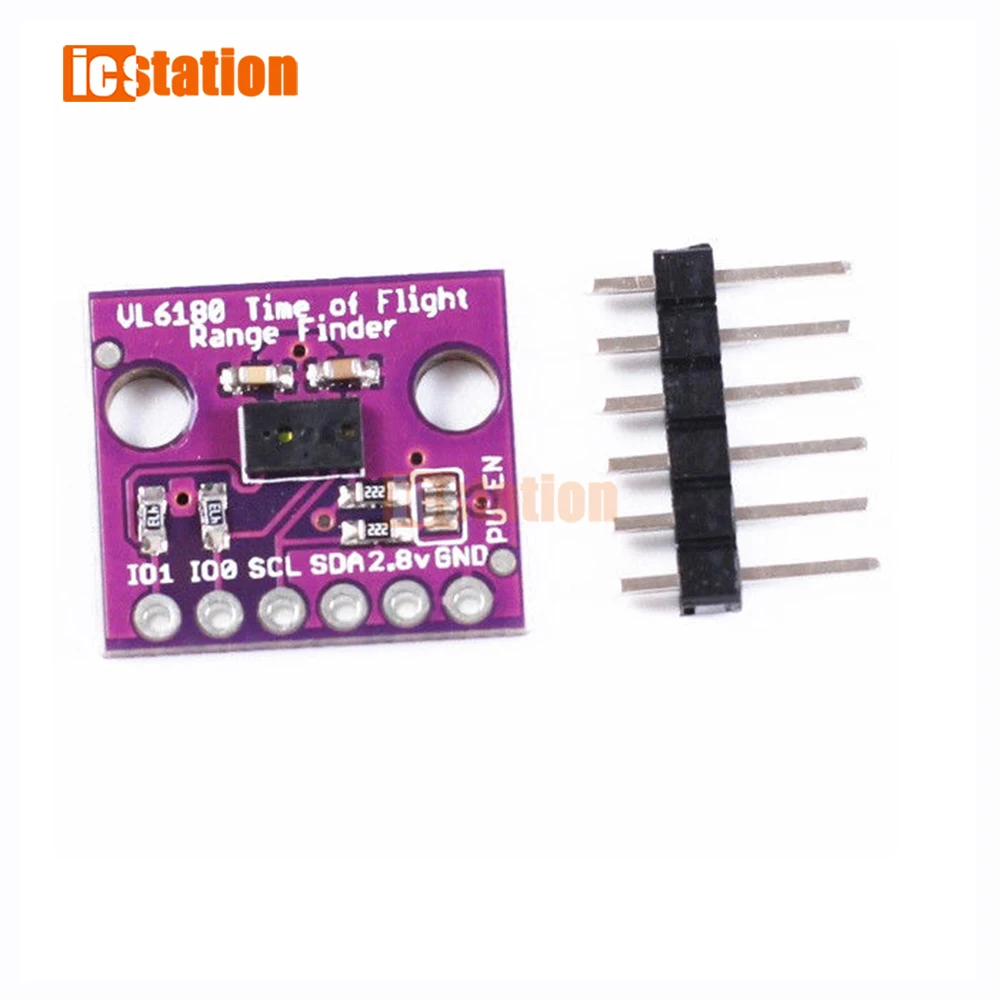

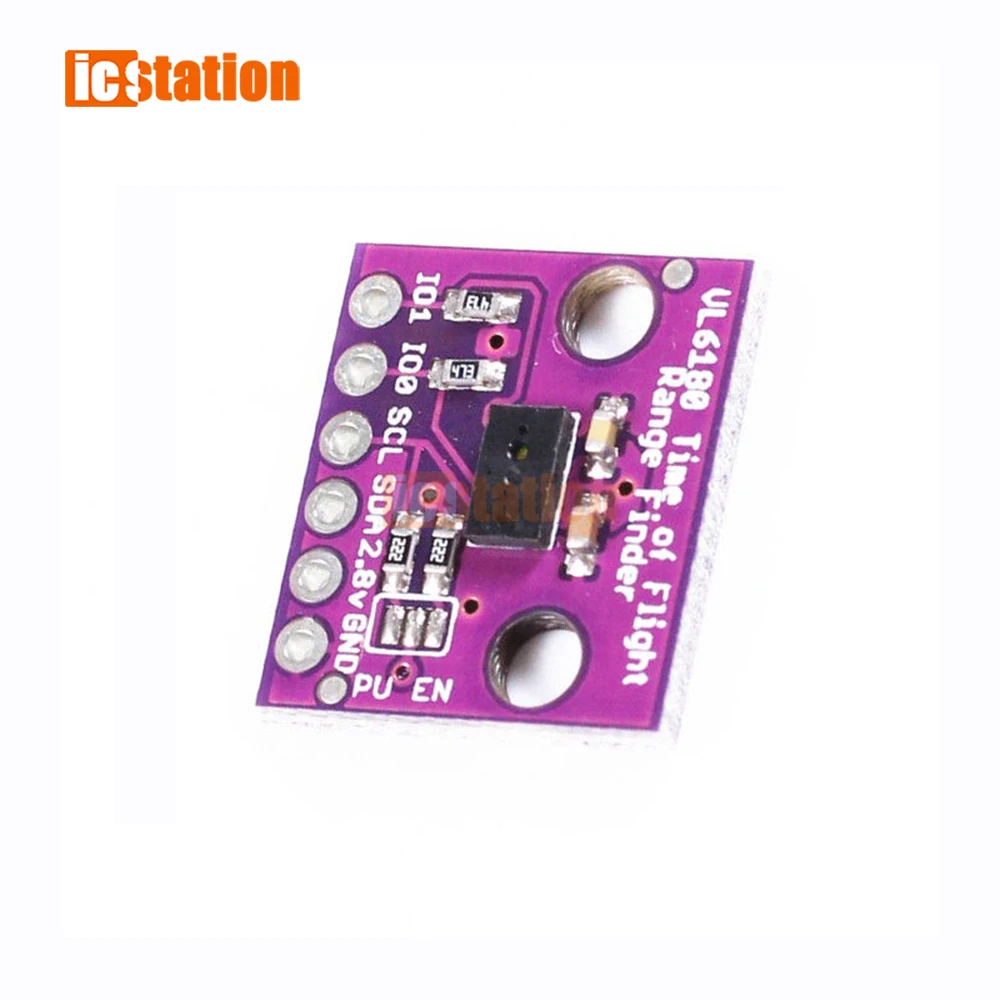

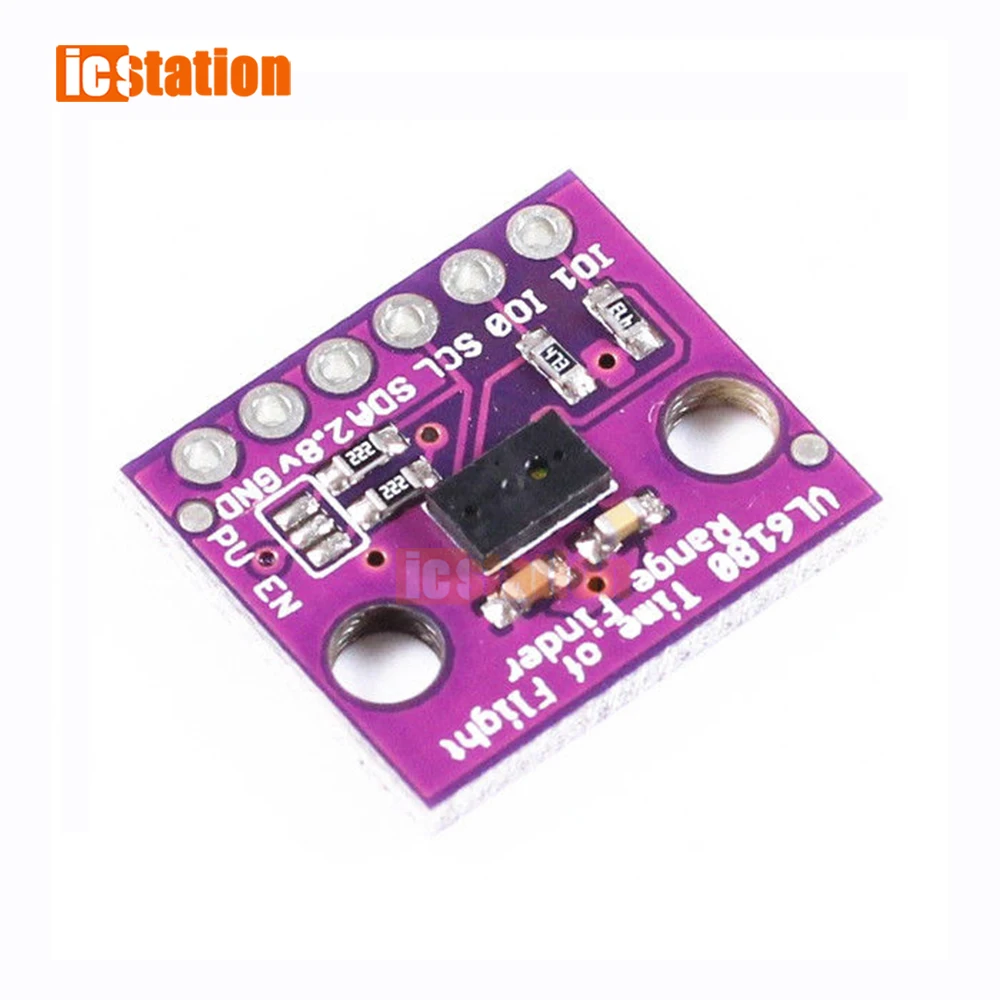

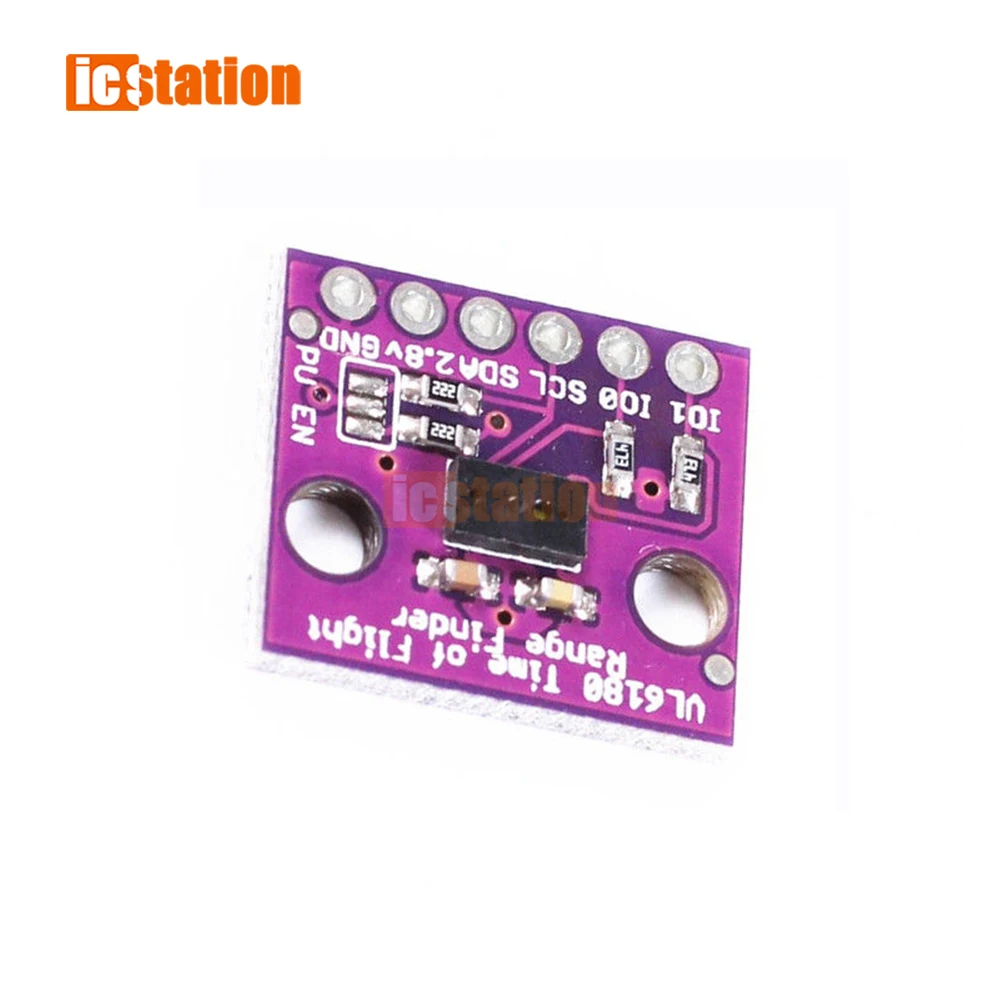

VL6180 VL6180X TOF Высокая точность дальномер оптический диапазон обнаружения модуль датчика для Arduino CJMCU CJMCU-6180 время полета
Описание:
Оптоэлектронный модуль VL6108x три в одном интегрирует ИК VSEL (лазер с поверхностным излучением вертикальной полости) Инфракрасный источник лазерного излучения поверхности вертикальной полости, датчик приближения, И окружающей среды светильник (ALS).
Модуль VL6180X реализует датчик приближения с использованием принципа измерения времени полета (ToF); VL6180X включает в себя SPAD (однофотонный Лавинный диод) массив детектора, который определяет время, когда один фотон излучается от эмиттера до контактной цели и обратно к модулю, рассчитывается в сочетании с амплитудой сигнала. Фактическое расстояние, независимо от отражательной способности объекта, Эта фактическая возможность измерения расстояния также может производить простое, но надежное одномерное управление жестами.
Датчик окружающего светильник также имеет высокую чувствительность, точность, широкий динамический диапазон индукции и светильник (люкс), скорректированный на ультра-низкий светильник. Все компоненты, используемые для поддержки датчиков приближения и датчик окружающего светильник, интегрированы в один упакованный оптический модуль. Встроенная конструкция может быть завершена без необходимости механического прокладки или дополнительной системы объектива.
2,8 В: 2,8 В напряжение на входе питания;
GND: мощность земли;
SCL: I2C clock pin, подключенный к master SCL;
SDA: pin данных I2C, подключен к master SDA;
GPIO1: штырь, используемый датчиком, указывает, что данные готовы.
Особенности:
Длина волны инфракрасного лазера: 850 нм
Интерфейс связи: IIC (400 кГц), адрес 0x29 (7 бит), два программируемых GPIO
Оптимальная рабочая температура: -10 ~ 60 ° C
Диапазон (close) Диапазон: 0 ~ 100 мм ошибка 13 мм
При определенных внешних условиях окружающей среды, таких как в темных условиях, он может превышать 100 мм
Дрейф температуры: 9 ~ 15 мм дрейф напряжения: 3 ~ 5 мм
Время преобразования: 15 мс
Окружающего светильник диапазон: 1 ~ 100 Клукс 16-бит выход
Окружающий светильник диапазон усиления: от 1 до 40 (восемь)
Чувствительность окружающего светильник: 0.36 Люкс/Кол-во (535нм светодиодный @ 1 kLux. Измеренный @ gain 20)
Угол отклика: 42 градусов
Ошибка линейности: 5% (от 1 до 300 люкс), 10% (от 300 до 7500 Люкс)
Ошибка усиления: 1% (усиление 20), 7% (усиление от 1 до 10)

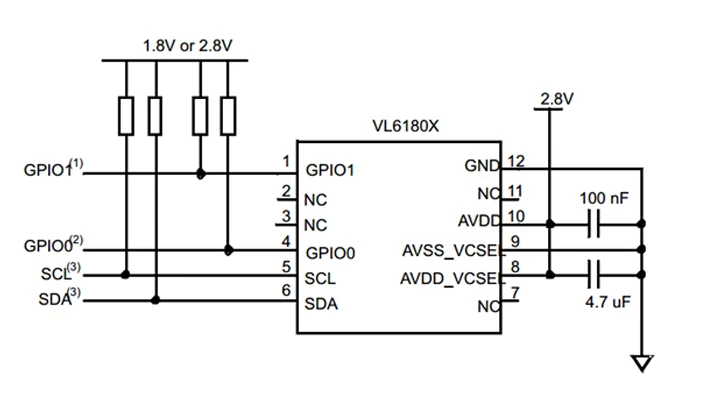

Описание pins:
Примечание
Нанофарад выхода 0-2,8 V высокого и низкого уровня. Этот pin-код не могут быть применены к доски, таких как Arduino (эти доски высокого уровня 3,3 или 5V). Как правило, нет необходимости применять смещение уровня.
GPIO0 (SHDN): штырь выключения датчика. По умолчанию вытягивается высоко. Когда штырь тянется низко, датчик входит в режим выключения.
Модуль IIC автобус выдвижной резистор уже на плате, но он не подключен к 2,8 V. Три прокладки необходимо укоротить.
