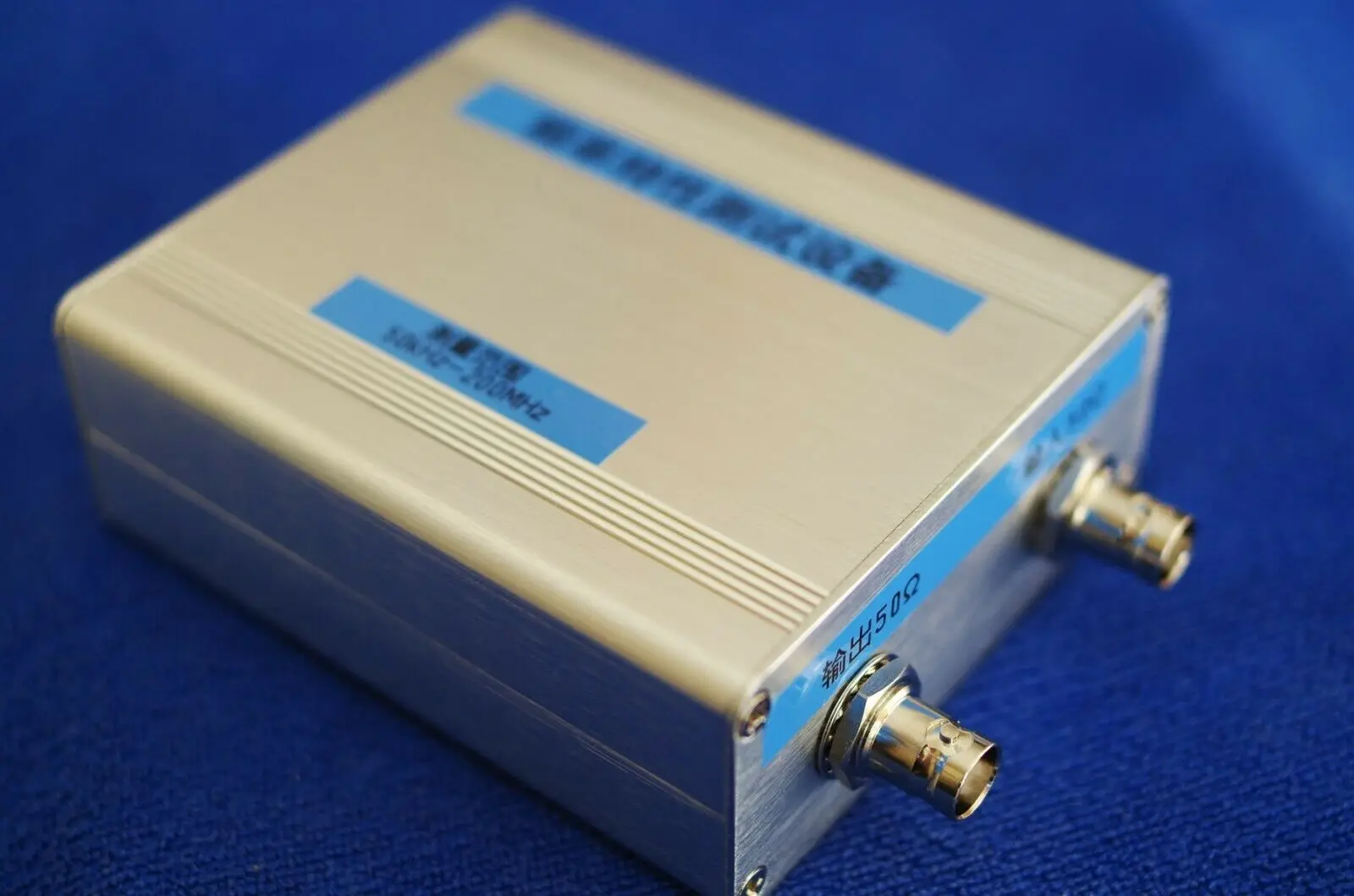

NWT200 50 кгц 200 мгц USB подметальная машина, источник сигнала RF, измеритель мощности, фильтр

NWT200 50 кГц ~ 200 МГц USB подметальная машина, источник сигнала RF, измеритель мощности, фильтр

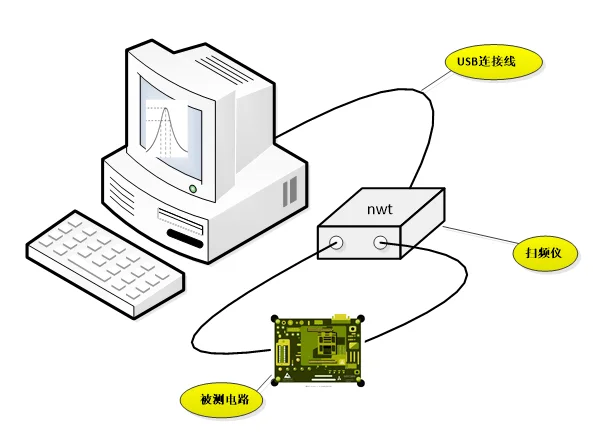

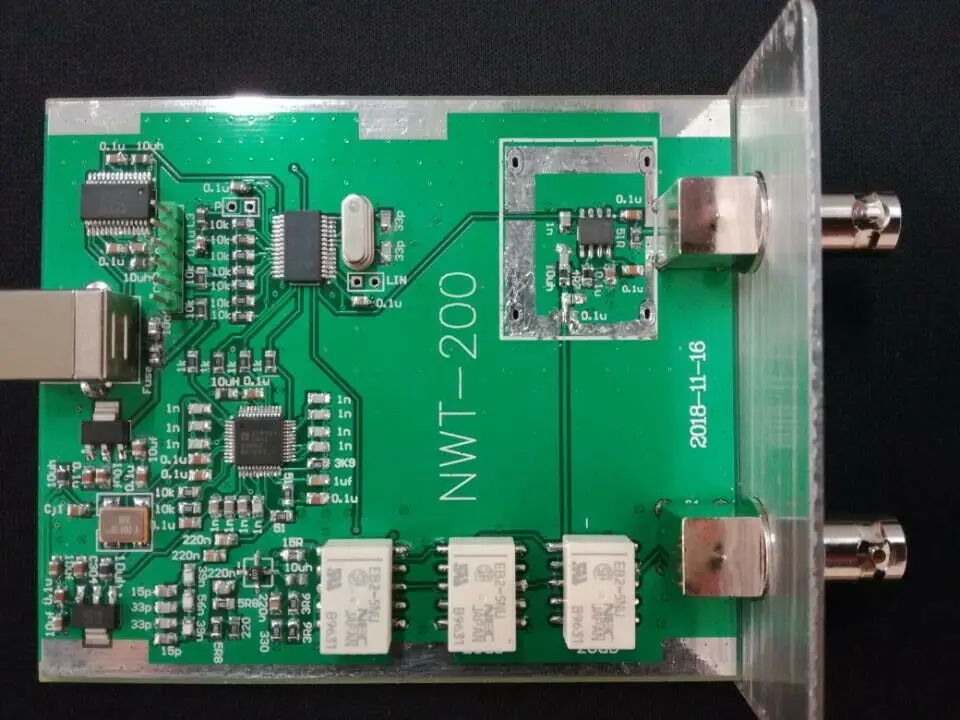

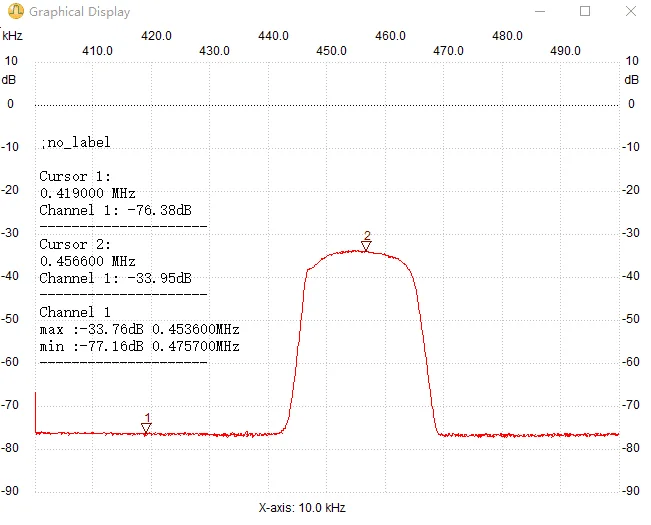

1. Описание для NWT-200: В NWT-200 представляет собой Высокоточный высокой разрешающей способностью частотная характеристика тестер с функциями источника сигнала и РЧ-измеритель мощности. Популярное применение устройства заключается в том, чтобы проверить Амплитудные и частотные характеристики фильтров и схем радиочастотного усиления и в то же время иметь сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные эксперты также используют оборудование серии NWT для проверки коэффициента волн стоя, индуктивности, емкости, мощности RF и функции в качестве источника сигнала. 2, NWT-200 Монтажная структура (компьютеру usb-порт источника питания) NWT-200 использует ft232 + pic16f876a + ad9951 + Схема цепи ad8307. 3, технические параметры Рабочий ток всего станка: 170 мА ~ 270 мА (три набора реле в машине включены); Динамический диапазон: лучше, чем 75 дБ; Нижний уровень шума: -80 дБм (сопротивление 50 Ом); Диапазон измерений частот: 50 кГц ~ 200 МГц; Разрешение частоты измерения: 1 Гц. 4, NWT-200 приблизительный метод использования В NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующие NWT диагностическое программное обеспечение по персональному компьютеру Для измерения, который является портативным и компактный.
