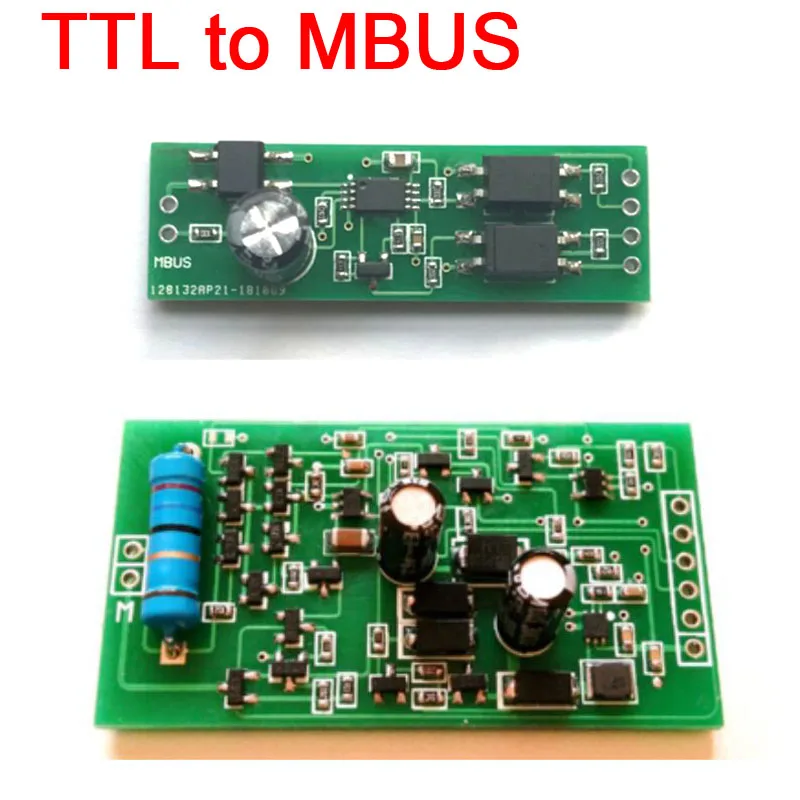

Главный модуль TTL-MBUS
Модуль заправочного устройства последовательного порта, используемый в воде, газе, жаре, короткое замыкание tableMBUSThe может быть самостоятельно восстановлено, когда оно есть. Уровень TTL может быть установлен. Шина имеет защиту от короткого замыкания. Короткое замыкание может быть самостоятельно восстановлено, когда оно снято и ультра-низкое энергопотребление под защитой от короткого замыкания.
Совместим с различными функциями модуля уровня TTL, может гибко использоваться в беспроводном модуле RF-MBUS, GPRS-MBUS, 485-MBUS и других модулях.
Модуль экспортируется в Европу, Ближний Восток и другие регионы, обычно используется в беспроводном RF-MBUS, GPRS-MBUS, 485 MBUS и других приложениях.
Примечание: последняя версия модуля и изображение немного отличаются, параметры/размер/интерфейс точно такие же.
Особенности:
1, Совместимость 3.3В, 5VTTLLevel, уровень напряжения может быть установлен!
2, защита от короткого замыкания на выходе шины, индикация состояния короткого замыкания, самовосстановление шины от короткого замыкания!
3. Соответствует международным стандартам и международным стандартам!

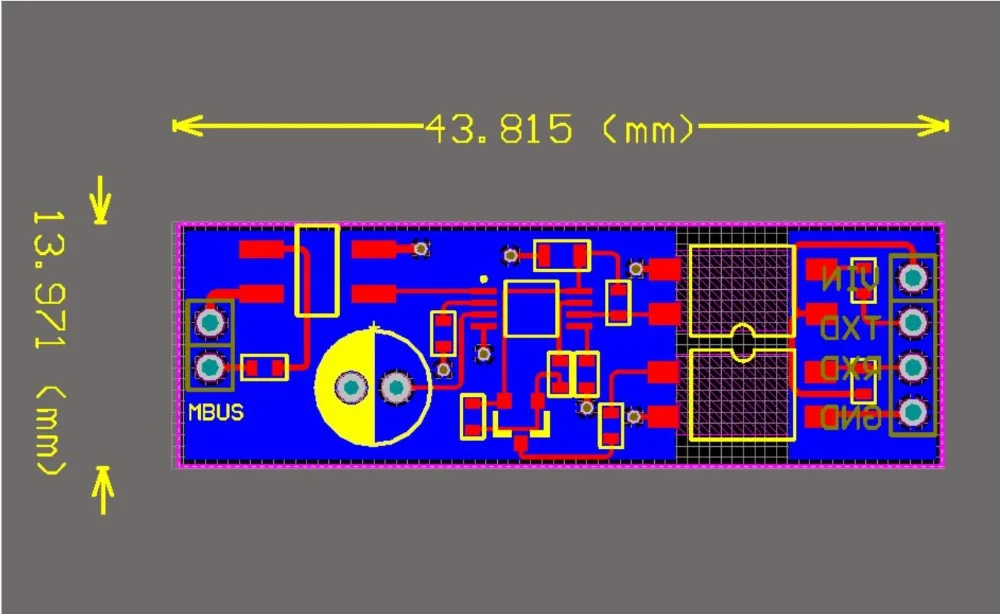

4, маленький размер, низкая стоимость пространства, легко установить!
5, полная система экранирования, связь стабильна и надежна, с лучшей EMC!
6. Скорость передачи данных может быть адаптирована к 300-9600! С магазином от машинного модуля Ограничьте скорость передачи данных до 38400 кода без ошибок!
7, диапазон номинальной нагрузки передачи данных без спонтанного!
8, нет данных спонтанного феномена!
Примечание: Автоматическое отключение шины после короткого замыкания модуля, сверхнизкое ЭНЕРГОПОТРЕБЛЕНИЕ ШИНЫ, модуль автоматически определяет, может ли автобус быть автоматически восстановлен!

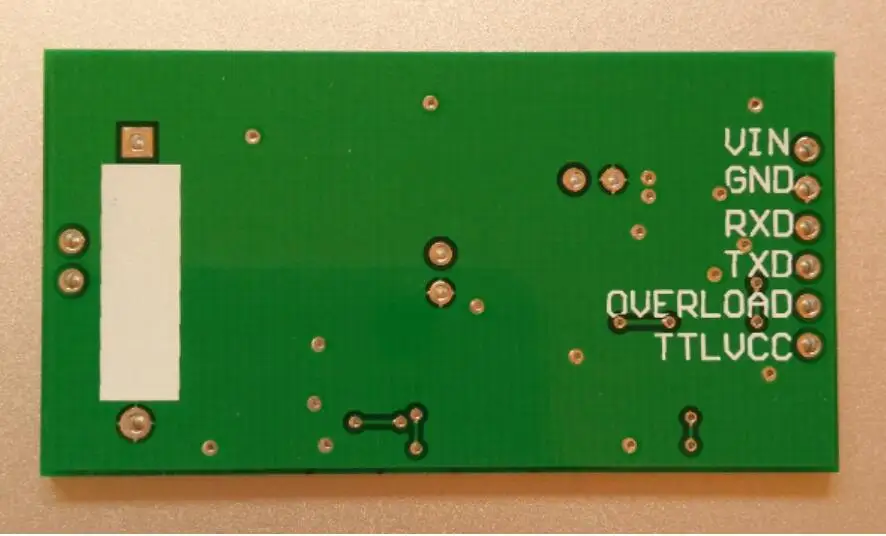

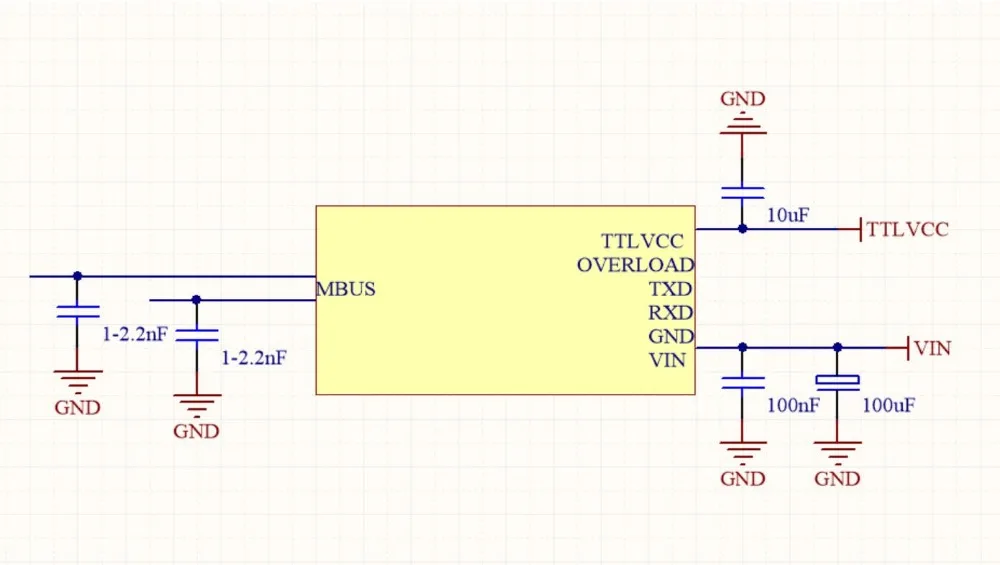

Описание интерфейса:
1, VIN: входной порт питания 5 в-15 в, абсолютное максимальное напряжение не может превышать 18 в или повредить модуль
2, GND: систематически
3,RXD: внешний последовательный порт (внешнее устройство) RXD, высокий уровень
4, TXD: подключение к внешнему последовательному порту (внешнему устройству) TXD, требуется внешний высокий
5. Перегрузка: выход с индикацией короткого замыкания, по умолчанию высокий, от короткого замыкания до низкого, можно оставить открытым
6, TTL VCC: TTL уровень входного напряжения, не может быть оставлен плавающим, вы должны ввести TTL уровень напряжения
7, M: интерфейс шины MBUS, начальная шина высокого уровня 30 ± 1 в (настраиваемый)
Примечание:
1,TTL VCC вход 3,3 V, TTL сигнал 3,3 V;
TTL VCC Вход 5 В, TTL сигнал 5 В; Вход другого TTL для сигнала входного уровня.
2. Входное напряжение TTLVCC не может превышать входное напряжение VIN.
Другие параметры:
Входное напряжение VIN: входной порт питания 5 в-15 в, абсолютное максимальное напряжение не может превышать 18 в
Грузоподъемность: модуль может перевозить 12 стандартных рабов MBUS
Антистатическая способность: ± 12 кВ
Рабочая температура: -25 ~ 75 °
Температура хранения: -30 ~ 80 °

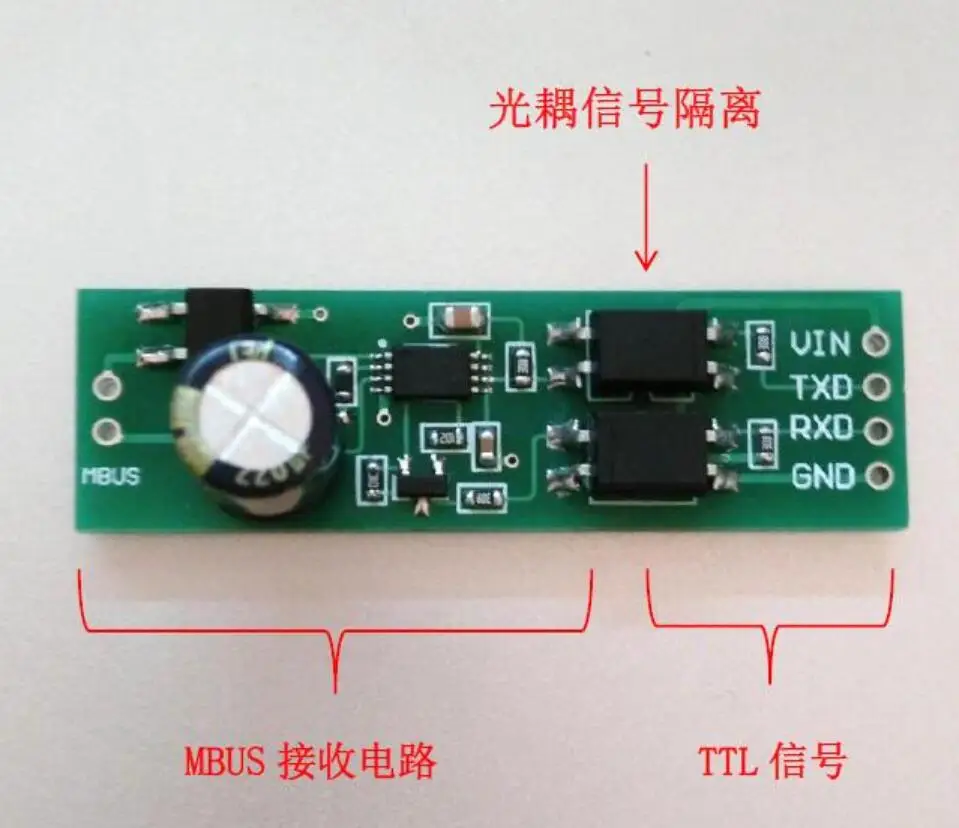

Рабочий модуль TTL-MBUS
TTL сигнал и MBUS сигнал оптопары изоляции, не мешают друг другу, MBUS приемной цепи, чтобы взять питание от автобуса, не нужно отдельный источник питания, но из-за изоляции оптопары сигнала TTL и MBUS, оптопара нуждается в отдельном источнике питания! В модуле используется микросхема slave MBUS FC722, стабильная и сильная защита от помех. Ультра-маленький размер легко установить с любым устройством!
Параметры:
1. Скорость передачи данных: 300-9600bps
2, TTL сигнала: Совместимость 3,3 V 5V или другие
3. voltage12V-42V автобуса может адаптироваться
4. Непрерывный current200uA-3mA автобуса
5, VIN: TTL сигнала значение напряжения (в том случае, если TTL является 3,3 V, VIN вход 3,3 V напряжения; TTL составляет 5 В, VIN, входное напряжение постоянного тока 5V)
6. Интерфейс передачи данных: TXD внешний TXD; RXD внешний RXD
7нет самостоятельного приема (TSS721 внутренний Uart-это замкнутая петля, поэтому есть спонтанное самооткрытие, и этот модуль не работает)
Содержимое посылкаTTL в MBUS Master или Slave конвертер
