Основные характеристики:
HMC830LP6GE-это низкоуровневая, широкополосная десятичная n-частотная фазовая петля (PLL). Сверлильные отверстия производятся в соответствии с разметкой высокочастотной цепи. Разумный дизайн, красивый внешний вид и удобный в использовании. Его можно использовать в качестве источника часов LO, высокочастотного преобразователя данных радиочастотного миксера или регулируемого эталонного источника напряжения для сверхнизкого пышного применения.
Модуль HMC830, список доставки
Модуль, схема PDF, стандартный код источника, послепродажная техническая поддержка, Электростатическая упаковка для пакетов, ударопрочная пена
Советы:
(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании со схемой, предоставленной нашим магазином.
(2) основные параметры этого модуля находятся на детальной страничке, обеспечивая информацию в формате PDF о модуле и исходном коде рутины; Инженерные файлы не представлены, пожалуйста, будьте внимательны к покупателю, если у вас есть какие-либо проблемы с операцией, вы можете проконсультироваться со службой поддержки клиентов.
(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную информацию на страничке этого модуля, чтобы понять источник питания и ограничение использования, чтобы избежать повреждения модуля из-за неправильной работы.
(4) Наши модули гарантированно предоставят реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.
Пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию о модуле в ваш почтовый ящик.
Параметры модуля
Модель модуля: HMC830
Тип модуля: широкополосный PLL источник частоты
Напряжение электропитания: DC-9V
Ток модуля: 250 мА (макс.); Ток переменного тока 200 мА (TYP), нормальный ток привода (230 мА)
Протокол связи модуля: SPI

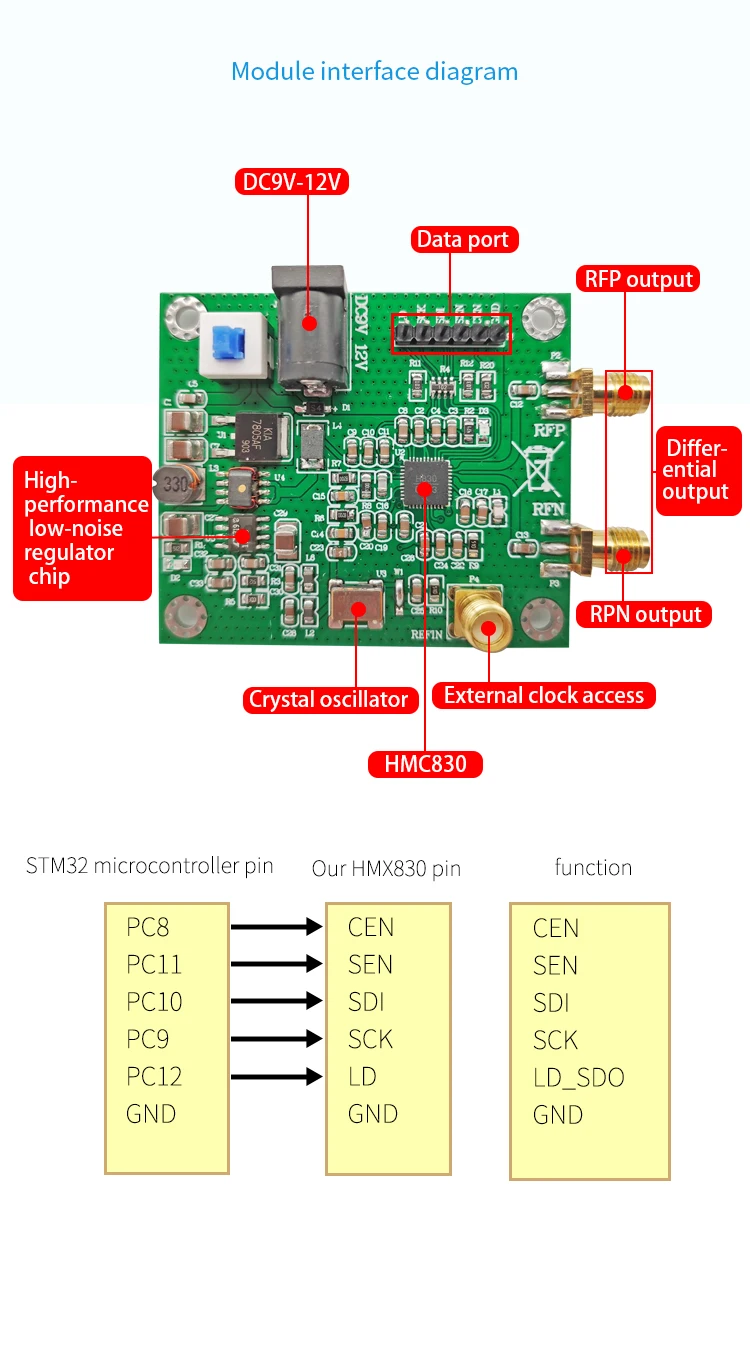

Модуль обеспечивает процедуры: STM32F103RBT6; Частоту точки, частоту подметания
Рутинная Платформа: STM32F103X-M3, исходный код версии KEIL5
Основная частота модуля: 50 МГц; Внешний вход, часы
Амплитуда справочного сигнала частоты: 632mVpp (мин.)
Частота: более 25 ч./мин
Фазный Уровень шума: разная частота, фазный уровень шума
Диапазон выходных частот модуля: 25 МГц-3 ГГц
Шаг частотного управления: 1 Гц
Частота подметания время шаг: 1 мс (мин)
Выходная мощность модуля: 4dBm (макс.); Различная выходная мощность частоты
Модуль Выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами
Модульный Выходной сигнал: Синусоидальная волна или прямоугольная волна
Выходной канал модуля: 2 дифференциала
Выходное сопротивление модуля: 50 Ом
Характеристики сигнала модуля: 25 МГц-1,5 ГГц прямоугольную волну (основных частотного мультиплексирования), 1,5 ГГц-3 ГГц синусоида (основная частота), фракционный частотного мультиплексирования, частота может быть точно контролируется
Характеристики модуля: сверхнизкий фазный уровень шума, широкополосный радиочастотный генератор сигналов PLL
Применение модуля: генератор частоты радиочастотного сигнала, источник сенсометра, обнаружение затухания линии, генератор сигналов часов сканирования

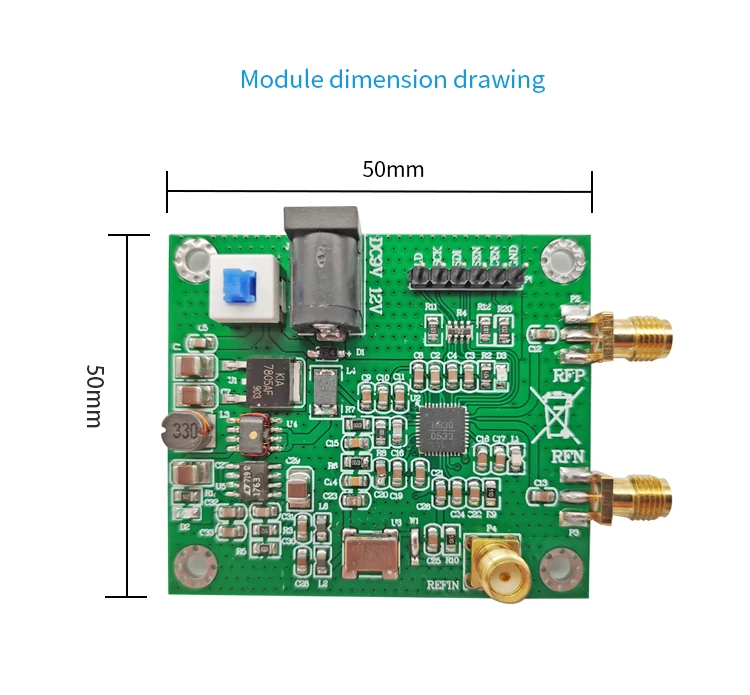

Технические характеристики модуля: 50*50*7 мм; Длина * ширина * высота-Размер печатной платы
Вес модуля: 15 г
Рабочая Температура модуля: 0-75 ℃
Описание модуля

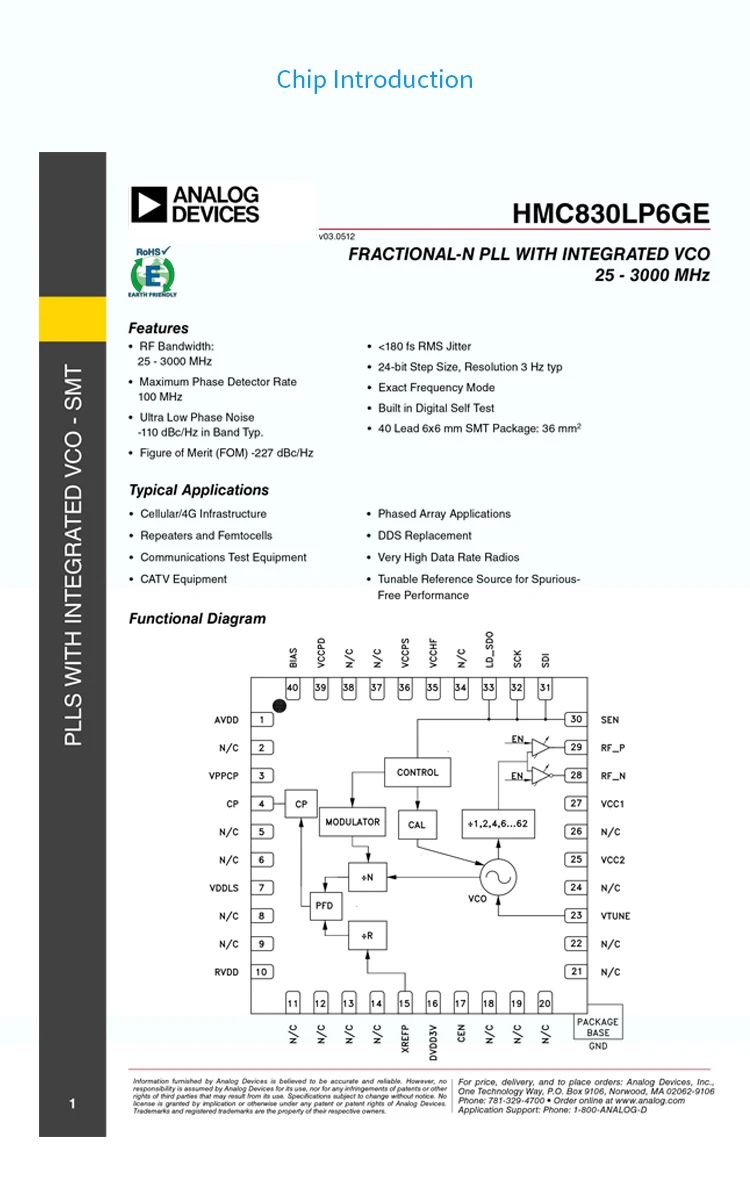

HMC830-это низкий уровень шума, широкополосный, фракционный, фазно-Блокируемый осциллятор (PLL), интегрированный осциллятор с контролем напряжения (VCO) С базовым диапазоном частот 1500 МГц-3000 МГц, и интегрированным выходным делителем VCO (частотное деление 1/ 2/4/6.../60/62), вместе поддержка HMC830 для производства частот в диапазоне от 25 МГц до 3000 МГц. Интегрированный фазный Детектор (PD) и модулятор sigma-delta могут работать на частотах до 100 МГц, добиваясь более широкой полосы пропускания петли и отличной спектрной производительности.
HMC830LP6GE имеет ведущий в отрасли фазный уровень шума и скручиваемые характеристики на всех частотах, что минимизирует блокирующие действия и улучшает чувствительность приемника и трансмиттер-спектры.
Меры предостережения при использовании модуля
(Примечание: 1) с тех пор, как модуль представляет собой Высокоточный прибор, для того, чтобы избежать ненужных помех, рекомендуется использовать Линейный источника питания.
(2) правильный источник питания, обратное подключение запрещена, и напряжение не должно превышать 13 в. Чип будет генерировать тепло, обратите внимание на вентиляцию и теплоотвод.
(3) рекомендуется использовать хороший Соединительный шнур для подключения инструмента для наблюдения за выходным сигналом. Плохой контакт или низкое качество проводов могут привести к затуханию сигнала или чрезмерному шуму.
(4) Если вам нужно просто проверить удобный емкостный Мини-стилус, служащий также в модуля, рекомендуется использовать с панелью управления нашего магазина. Сначала питание поступает к модулю PLL, а затем Питание поступает к контрольной плате для создания формы волны. Нажмите и удерживайте среднюю кнопку, чтобы переключить функцию.
(5) распределенный код используется только для поддерживающей основной платы управления, и не обеспечивает учебное пособие для микрокомпьютера с одним чипом. Дополнительные функции необходимо разработать сами по себе.

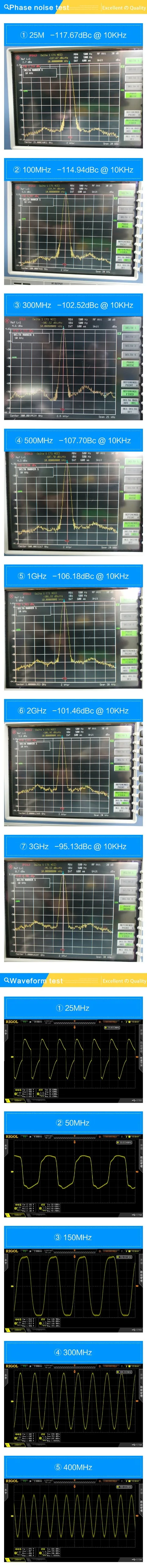

(6) фазный шум, гармоника, выходная мощность и другие соответствующие индикаторы модуля петли с блокировкой фаз. Стандартные тестовые параметры включены в детали.
