Плата автоматического охлаждения Raspberry Pi X735, плата для безопасного отключения питания и управления питанием для Raspberry Pi 4 Model B3B +(plus) 3B 2B +

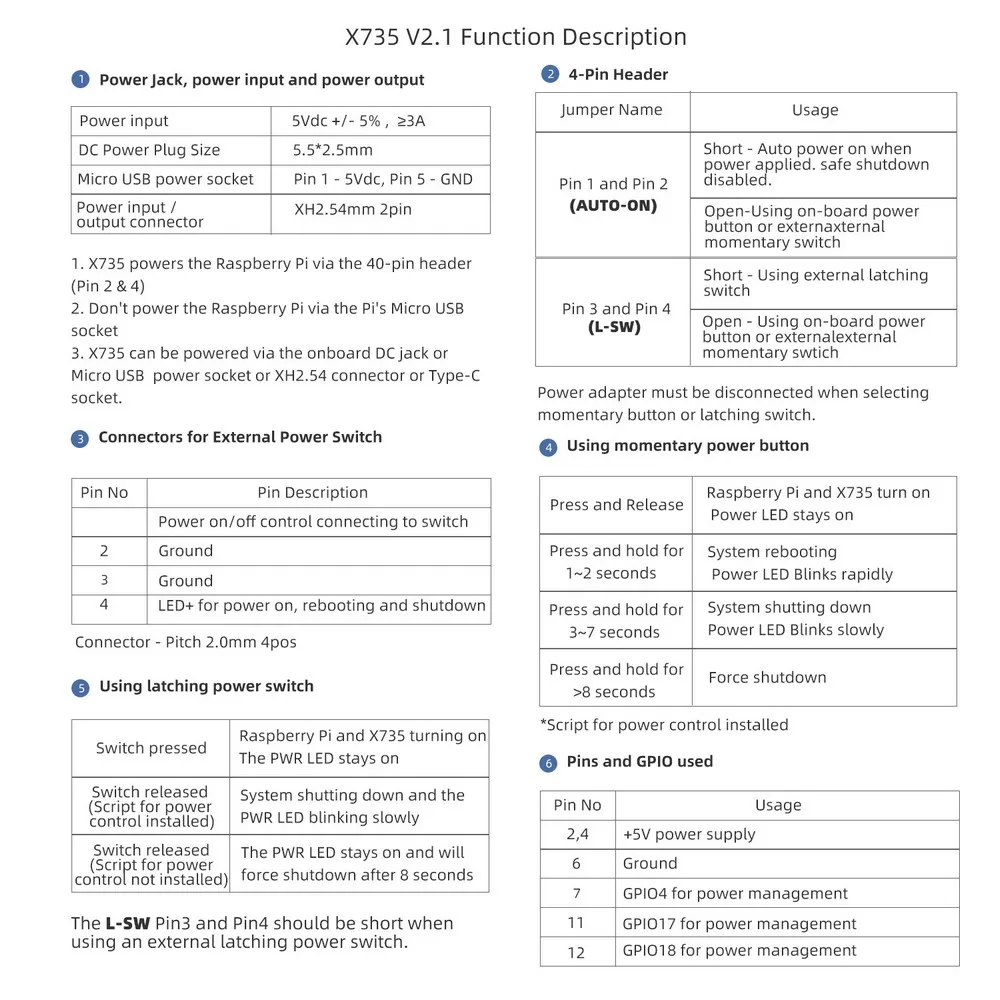

Важное примечание:

Сценарий безопасного выключения: документ

Полное выключение через программное обеспечение не поддерживается при использовании выключателя внешней фиксации;

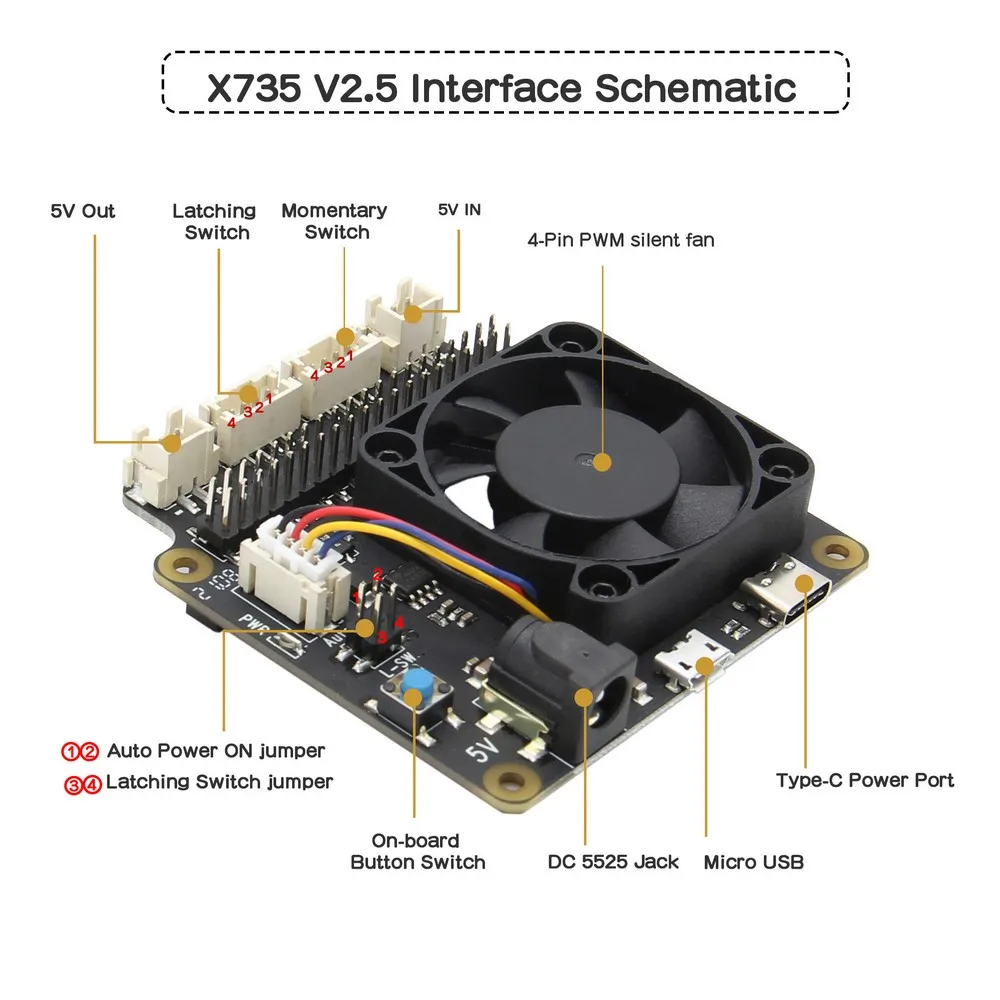

"L-SW" перемычку на х735 следует снять при использовании бортового выключателя/моментального выключателя;

Перемычка "Auto On" на X735 следует снимать при использовании внешнего выключателя;

Обе перемычки "L-SW" & "Auto On" должны быть сняты при использовании моментального переключателя;

Поддержка 4 видов питания: Micro USB, Type C(rccommend), порт DC5525 (рекомендуется), XH2.54. (Не питайте Raspberry Pi через разъем Micro-USB Raspberry Pi)

Не используйте эту силовую mgnt-плату X735 с другой силовой mgnt-платой, такой как X725, X750, X705 и т. д.

При использовании X735 с X835/X832, пожалуйста, не питайте от X735, пожалуйста, питайте через X835/X832 DC 12 В в порт.

При использовании X735 с X825, X828, X829, X857, X856, X855, X820, X850, X872, X862, X860, X870, X822, X852, пожалуйста, включите питание через X735.

Не используйте фиксирующий переключатель, если вы используете «AUTO»

Выключите X735 при переключении функции «Авто».

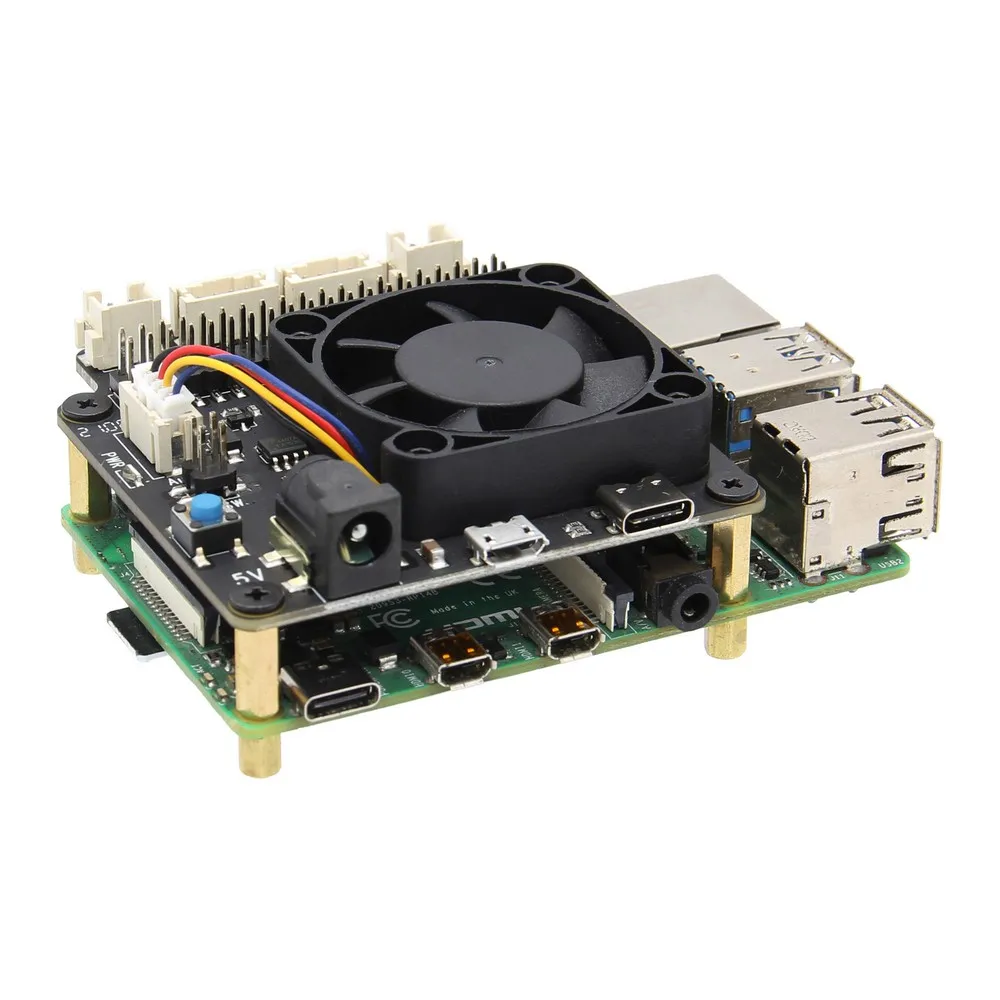

X735-это многофункциональная Плата расширения для всех текущих моделей Raspberry Pi с использованием 40-контактного разъема. Он обеспечивает интеллектуальное и безопасное управление питанием, безопасное отключение и полное выключение через программное обеспечение, автоматический вентилятор с контролем температуры, который позволяет использовать Raspberry Pi в экстремальных условиях, включая очень высокие температуры. X735 также оставляет за собой 40-контактный разъем, который можно укладывать вместе с другими досками принадлежностей Raspberry Pi для улучшенных приложений.

В то же время, x735 зарезервирует два вида 4-контактного выключателя питания (мгновенный переключатель и переключатель с фиксацией), вы можете подключить дополнительный выключатель питания для безопасного управления включением/выключением питания.

Интеллектуальное и безопасное управление питанием

Оснащен как мгновенной кнопкой, так и фиксирующим переключателем для легкого управления питанием

Нажмите мгновенную кнопку или внешний переключатель питания для включения

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте 1 ~ 2 секунды для перезагрузки

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте 3 ~ 7 секунд для обеспечения безопасного отключения

Нажмите мгновенную кнопку или внешний переключатель питания и удерживайте более 8 секунд для принудительного выключения

Поддерживает безопасное отключение и полное отключение через программное обеспечение

Бортовой переключатель, удобный для выбора переключателей блокировки или мгновенного управления питанием

Нажмите фиксирующий выключатель питания один раз, чтобы включить и снова, чтобы обеспечить безопасное отключение

Борсветодиодный показывает состояние включения, перезагрузки и отключения питания

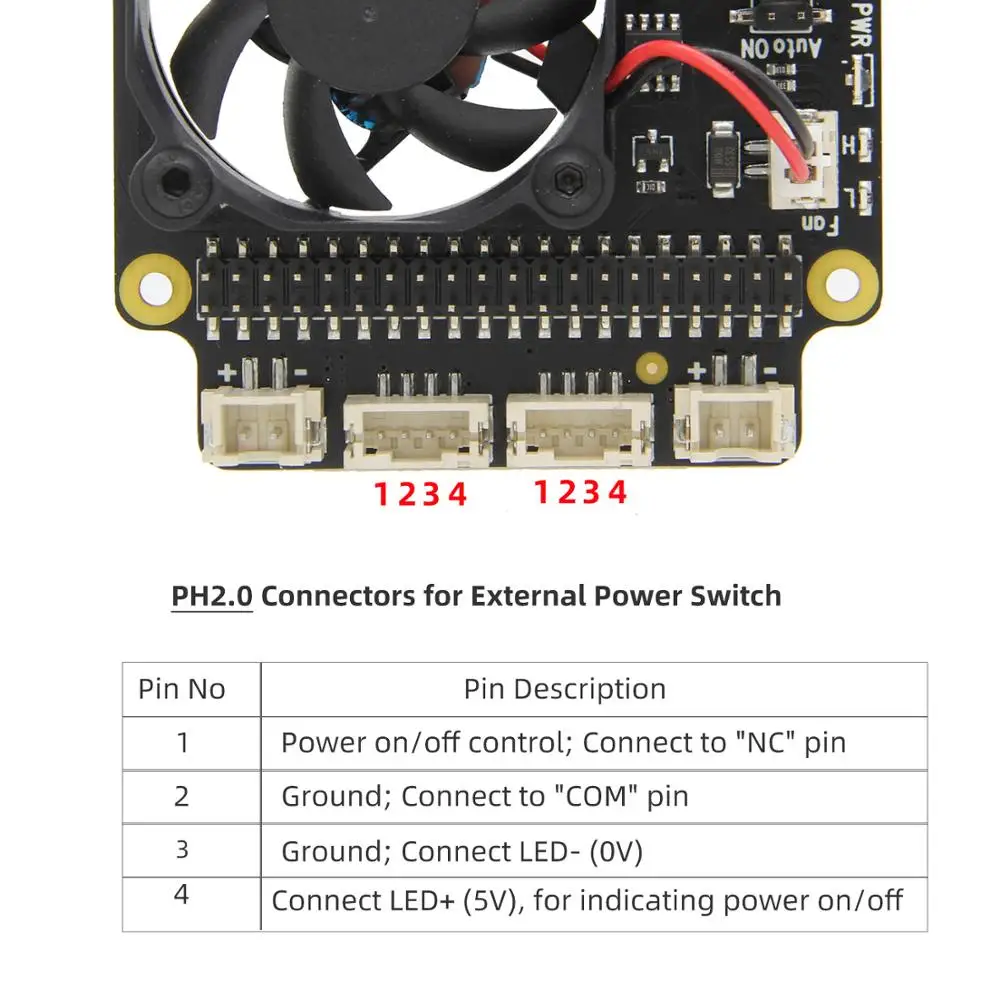

Бортовые разъемы PH2.0 позволяют использовать внешний фиксирующий переключатель или моментальную кнопку

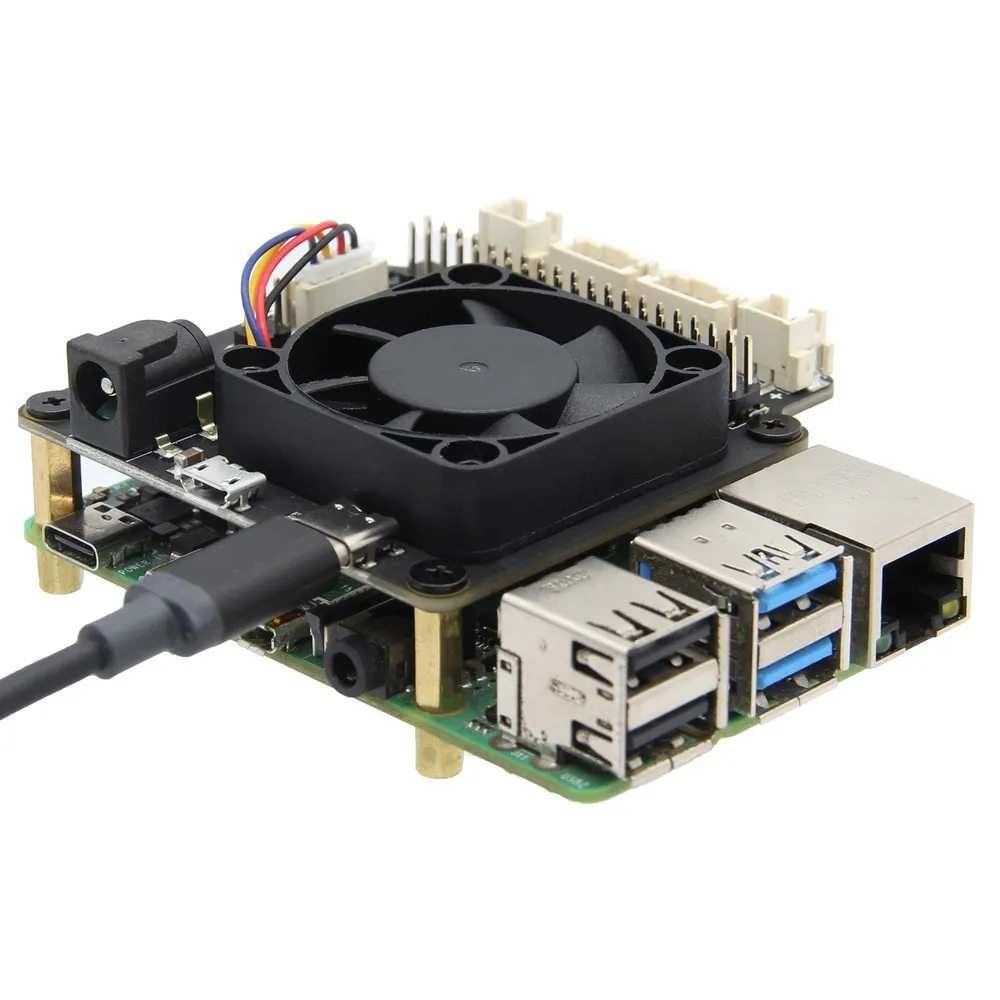

Питание Raspberry Pi через 40-контактный разъем-дополнительное кабельное соединение не требуется

Возможность ввода питания через разъем постоянного тока или разъем Micro-USB или разъем XH2.54

Возможность выходной мощности через разъем XH2.54 и или 40-контактный разъем

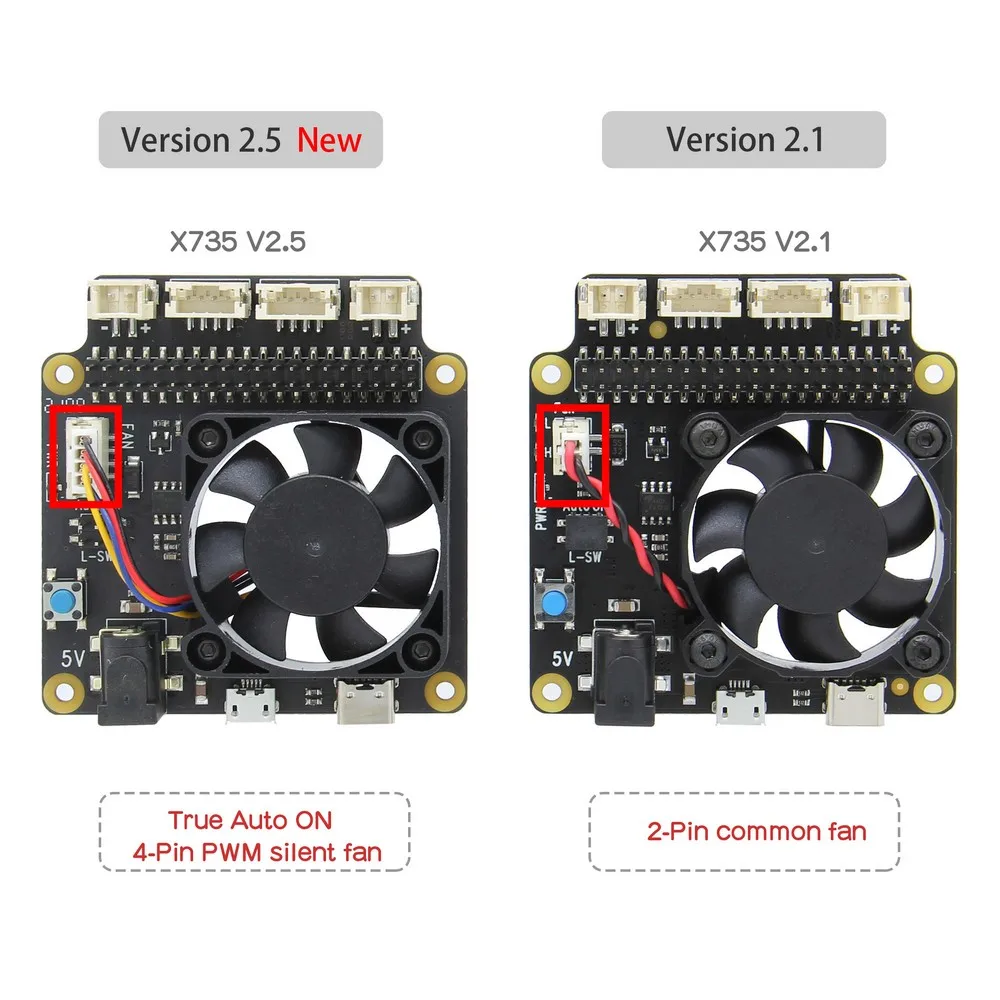

PWM охлаждающий вентилятор для X735 V2.5

Специальный кулер PWM для Raspberry Pi

Расход воздуха до 6.01CFM и максимальная скорость 5000 об/мин

Плавная регулировка ШИМ обеспечивает тихий опыт

Чтение скорости вентилятора в режиме реального времени

Программируемая температура и скорость вентилятора

Двойной вентилятор охлаждения с контролем температуры

Автоматическое управление вентилятором для охлаждения/бесшумной работы

Температура платы ≤ 34C-вентилятор работает на низкой скорости

Температура платы ≥ 34С-вентилятор работает на средней скорости

Температура платы ≥ 45C-вентилятор работает на полной скорости

Бортовые светодиоды показывают состояние вентилятора, работающего низко и высоко

Для охлаждающего вентилятора не требуется драйвер и Дополнительная настройка

Зарезервированный 40-контактный Штабелируемый разъем для дополнительных плат

Работает со всеми текущими моделями Raspberry Pi с помощью 40-контактного разъема

Полная совместимость с нашими продуктами X820, X850, X860, X870, X822, X852 для интеллектуального и безопасного управления питанием

Три вида источника питания :( DC5525, micro usb, XH2.54 2-контактный кабель)

X735 поддерживает три типа выключения питания:

Порт DC5525: может обеспечить мощность источника питания до 4А.

Micro USB; Совместим с вашим оригинальным адаптером питания mirco usb

XH2.54 2-контактный кабель: Это гибкий источник питания

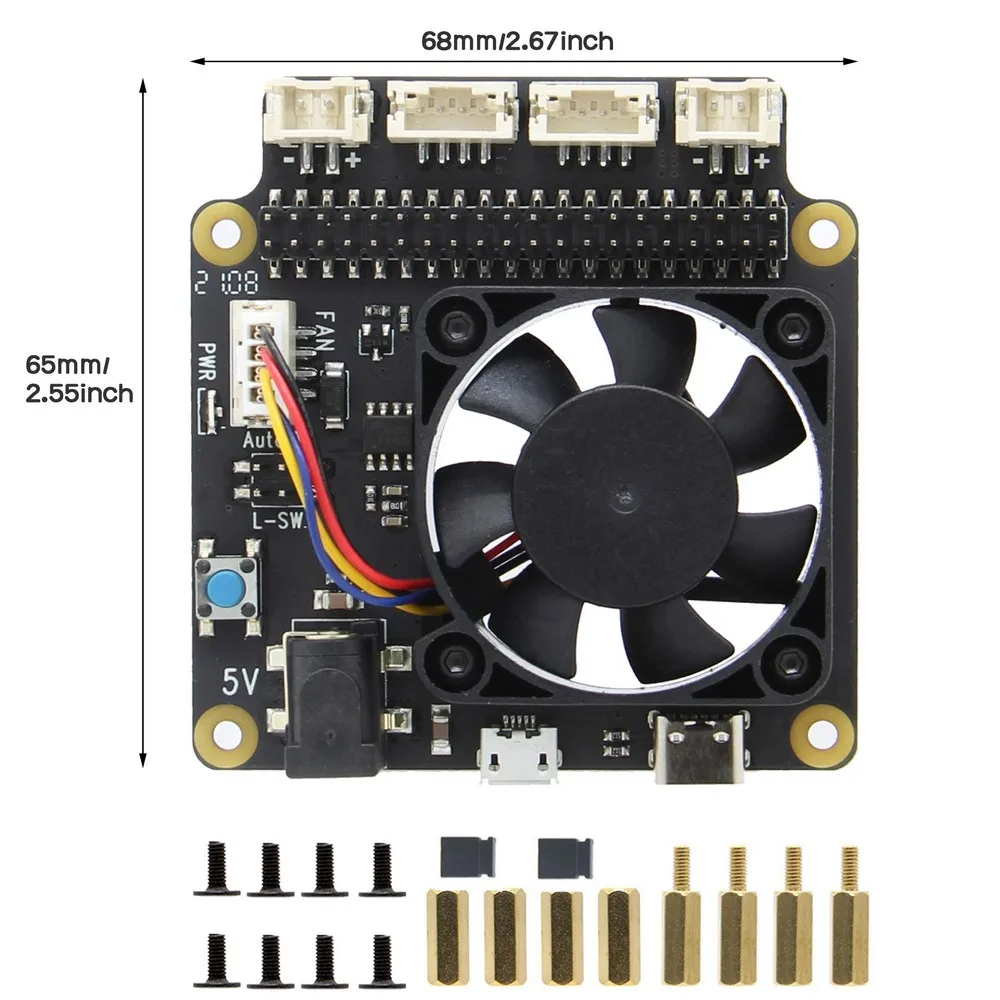

1 x X735 плата

8 x винт m2, 5*6

4 x разделитель F/M M2, 5*12 + 6

4 x разделитель F/F M2, 5*12

X735 плата

Мгновенный Переключатель

Часто задаваемые вопросы:
