Вентилятор двигателя, DC 11-55 в, 5 А, 4 провода

5 Отзывов

26 Заказов

594,03₽

Посмотреть

Последнее обновление: 17.09.2024

RM1307731645734329

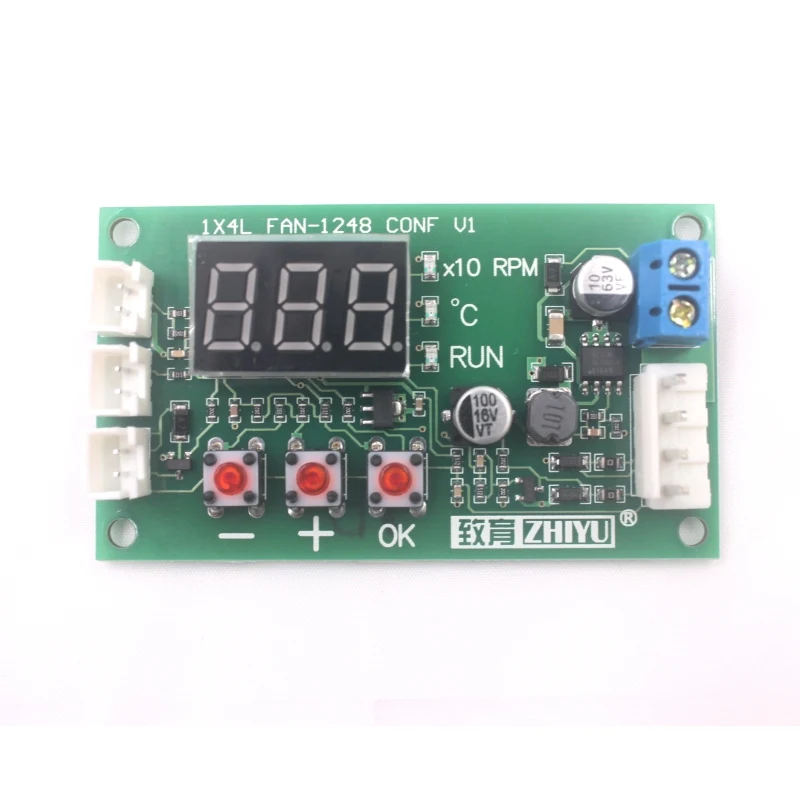

Четырехпроводной PWM fan контроль температуры Регулятор с сигналом управления 10V,

Поддержка обычного четырехпроводного вентилятора EBM, поддержка обычного высоковольтного вентилятора EC с четырехпроводным управлением (сигнал ШИМ 10 В);

Поддержка низкотемпературного выключения вентилятора (PWM или расширенное реле для выключения питания вентилятора);

Широкий рабочее напряжение DC11-55V; Поддерживает 2,5 кГц/20 кГц настройки частоты; Поддерживает анти-сроки вентиляторы.

Основные параметры:

Напряжение источника питания: DC11-55V (рабочее напряжение цепи)

Рабочий ток: <0.1A

Ток вентилятора: <5A (бортовой разъем выдерживает способность, если вам нужно контролировать более высокую мощность, вам нужно только взять шнур питания отдельно)

Диапазон ШИМ: 5-100 или 0 (% plus или минус 0.3%)

PWM Частота: 20 кГц или 2,5 кГц (± 2%)

PWM амплитуды сигнала: 10,5 V (без нагрузки)

Температура Диапазон измерения:-9,9-99,9 °C

Температура погрешность измерений: мерок вручную может составлять 0-50 °C составляет менее 1,2 °C, другие могут возникать расхождения, общий вес которых не превышает 2 °C

Размер платы: 70*40*14 (длина, ширина, высота, мм) Размер отверстия для позиционирования 64*34 мм диаметр 3 мм

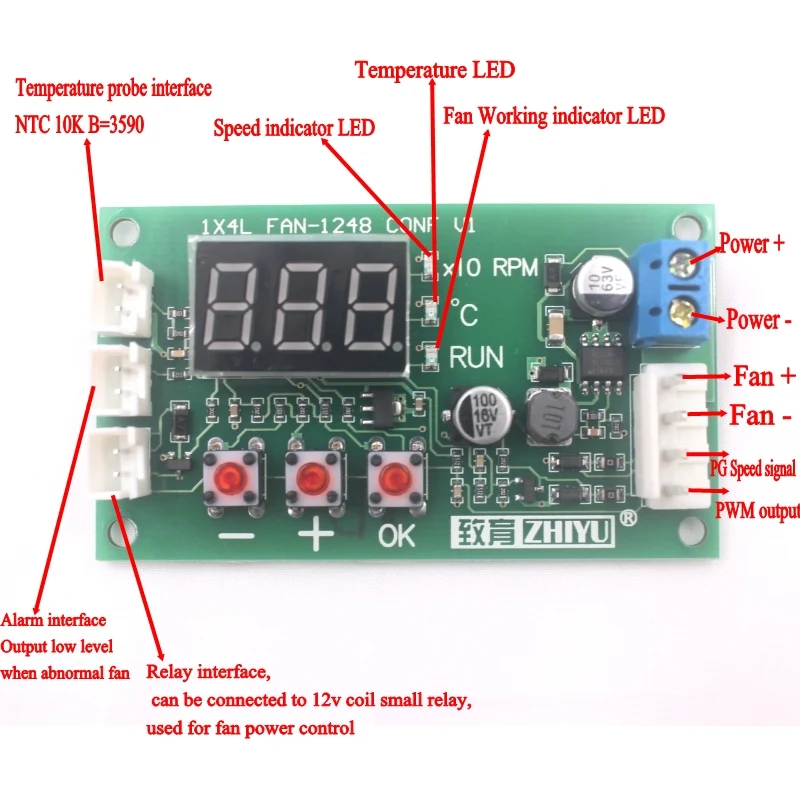

Описание интерфейса:

Разъем питания (синий винтовой терминал): основной входной интерфейс питания обеспечивает питание на плате управления и вентиляторе.

Интерфейс вентилятора (гнездо белого VH3.96-4P): выходной интерфейс вентилятора, пожалуйста, обратитесь к изображению для последовательности линий.

Интерфейс температурного зонда: Подключение NTC параметр зонда 10K B = 3950.

Порт сигнала тревоги (работа): выдает высокий уровень во время нормальной работы и выводит низкий уровень, когда вентилятор является ненормальным.

Релейный интерфейс (реле): расширительный интерфейс, который приводит в действие реле 9 В или 12 В, которое может использоваться для управления линией питания вентилятора. Когда управление вентилятором остановлено, реле отключено.

Описание ключа:

Кнопка "+"-": Переключение дисплея в бегущем состоянии, увеличение или уменьшение значения при установке параметра (Длительное нажатие для непрерывного увеличения или уменьшения).

Кнопка «ок» имеет три функции:

1. В бегущем состоянии нажмите, чтобы ввести внутреннюю настройку выходного сигнала, то есть ручную настройку скорости, диапазон 5-100 (%), нажмите кнопку Сохранить снова и выйти.

2. Нажмите и введите параметр температуры в рабочем состоянии. После входа, измените параметр на кнопку «+»-«, короткое нажатие кнопки «OK», чтобы переключить элемент настройки, а затем установите (* представляет номер) для ускорения температуры «L **». Полная температура скорости «H **», выключите температуру «C **», нажмите кнопку «OK» снова, чтобы сохранить и выйти из настройки.

3. При выключении питания удерживайте кнопку «OK», чтобы отправить питание, введите настройки функций, измените на кнопку «+»-«-», короткое нажатие кнопки «OK» для переключения настройки элемента, набор PWM Выходная частота 20/2.5 кГц в свою очередь. "F20/F2.5", PWM выходное направление вперед/назад "P 1/P-1", нажмите кнопку "OK" снова для сохранения и выхода.

Подробное описание температурных параметров:

Температура ускорения «L **»: диапазон (5-94), когда температура поднимается выше этой температуры, выход ШИМ начинает увеличиваться с увеличением температуры.

Температура полной скорости «H **»: диапазон (10-99), когда температура повышается или превышает эту температуру, ШИМ всегда выводит на 100%, и вентилятор работает на полной скорости.

Выключите температуру «C **»: диапазон (0-92) низкая температура выключения. При установке этого значения> 0 включена функция выключения при низкой температуре. Когда температура ниже этой температуры, выход выключен (сигнал PWM и расширенный релейный выход одновременно выключены) когда температура поднимается, чтобы превысить температуру ускорения, когда состояние выключено, вентилятор перезапускается и переключается с температурой; Если температура выключения установлена до 0, Функция выключения при низкой температуре отключена, а интерфейсы вывода PWM и расширенного реле всегда выводятся.

Примечание: разница между температурой ускорения и полной температурой скорости не должна быть ниже 5 °C. Разница между температурой выключения и температурой ускорения не должна быть ниже 2 °C. Если значение нарушит вышеуказанную разницу температур при изменении параметров, программа автоматически настроит два других параметра.

Инструкции по отображению:

Три цифровых трубки: отображение конкретных параметров и значений.

Светодиодный "X10 об/мин": Скорость блок светильник этот светильник включен. Цифровая трубка показывает скорость вентилятора. Это значение является значением после того, как скорость разделена на 10. Например, фактическая скорость вентилятора составляет 2560 об/мин.

Светодиодный "°C": Температура блок светильник этот светильник включен. Цифровая трубка отображает температуру, измеренную датчиком тока.

Светодиодный индикатор «RUN»: индикатор запуска вентилятора, когда вентилятор работает, вентилятор выключен, когда вентилятор выключен. Обратите внимание, что это статус Управления вместо фактического вентилятора. Если вентилятор неисправен, порт сигнала тревоги выводится во время работы (включен светодиодный светильник). Низкий уровень.

Посылка включает:

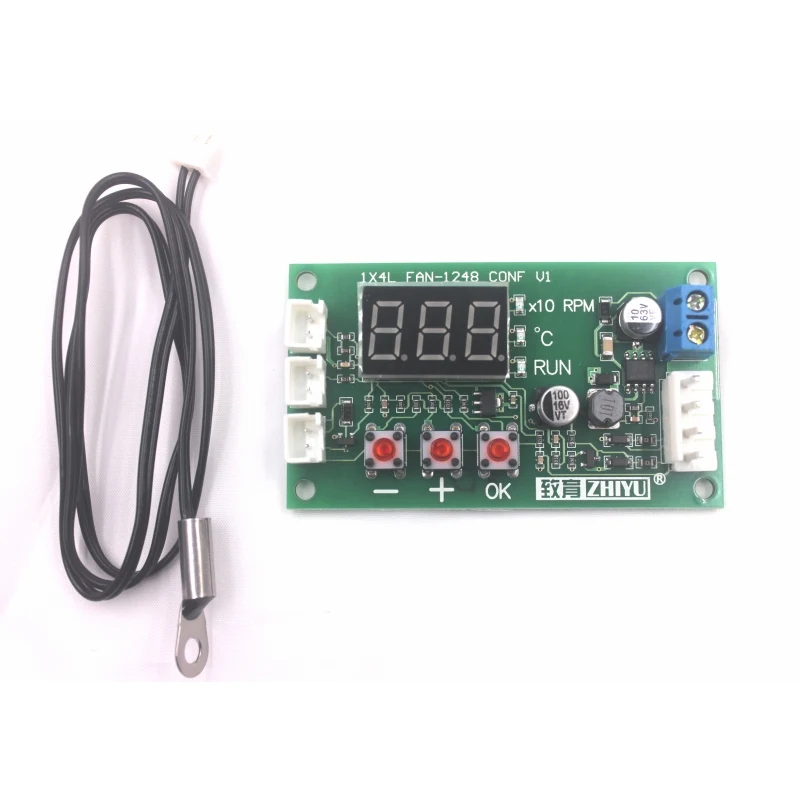

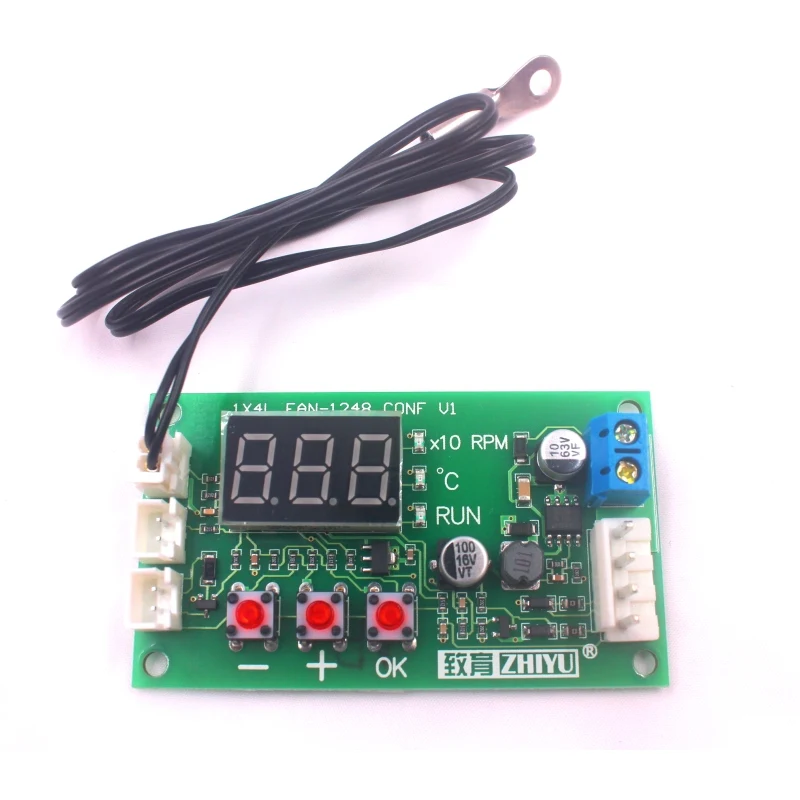

1 шт. панель управления мотором вентилятора

1 шт. датчик

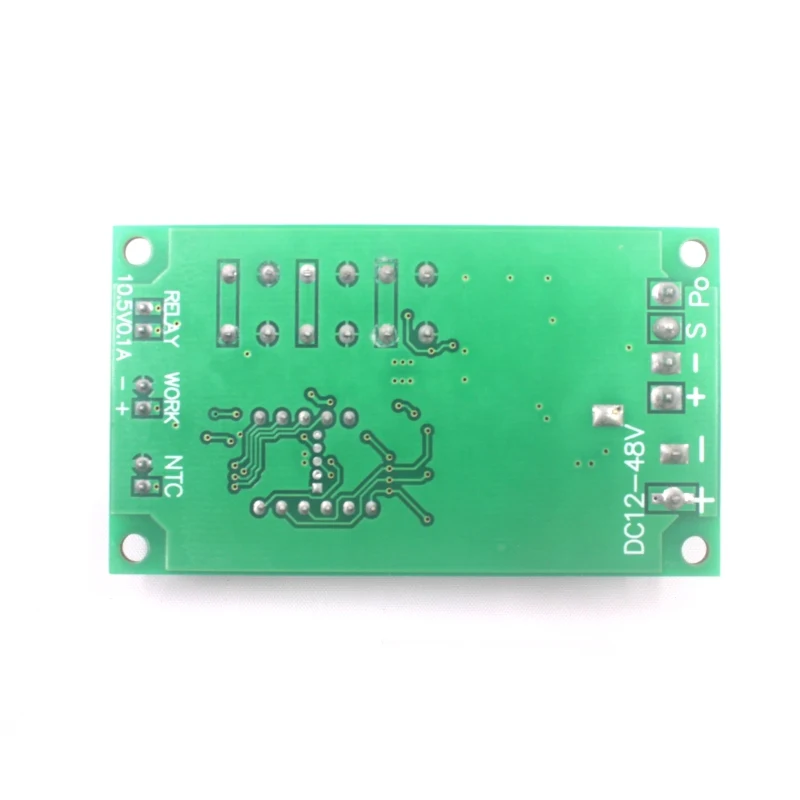

IMG_5602_conew1 IMG_5606_conew2 IMG_5607_conew1 IMG_5609_conew1

Вопросы еще не задавались...

Отзывы покупателей

C***n

Страна: US Доставка: Standard Shipping 01.08.2021

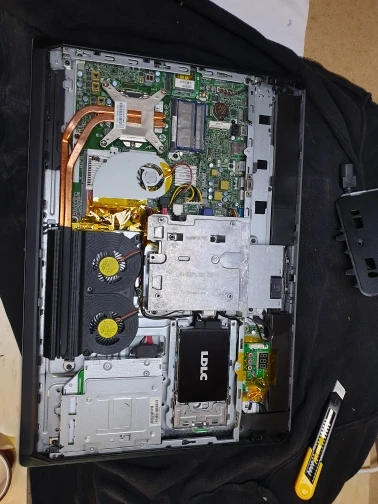

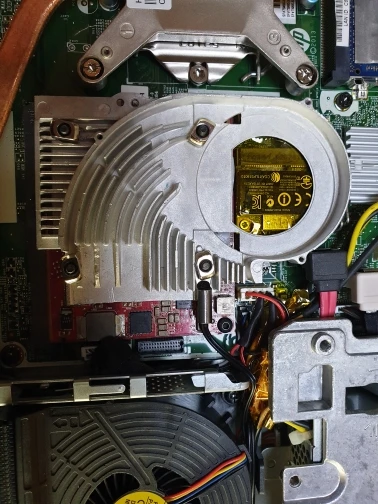

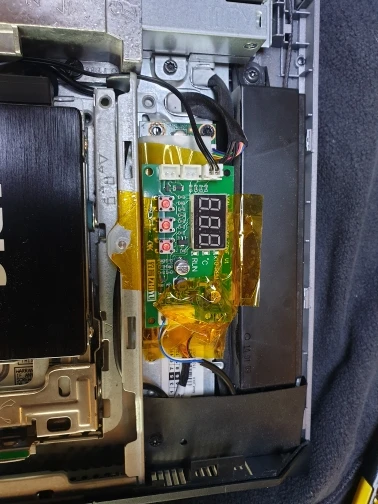

Работает awsome для my home made MXM GPU cooler

D***s

Страна: LT Доставка: Standard Shipping 29.06.2021

Works great, fast delivery. Two weeks to Lithuania

A***i

Страна: RU Доставка: Standard Shipping 19.06.2021

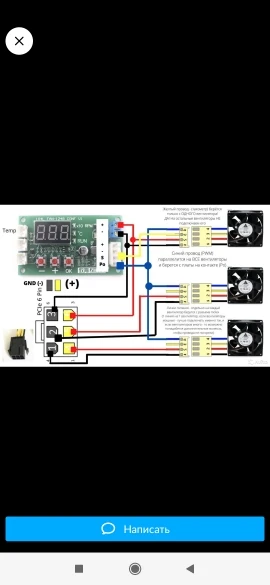

очень быстрая доставка, схема для тех кто не знает
